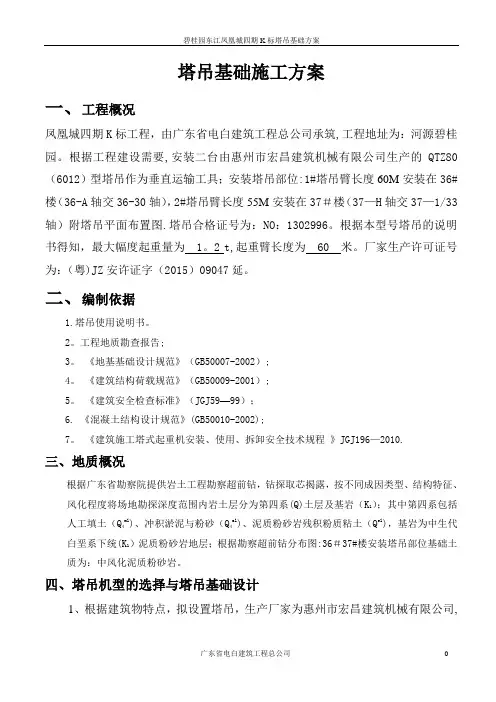

塔吊基础施工方案
一、工程概况
凤凰城四期K标工程，由广东省电白建筑工程总公司承筑，工程地址为：河源碧桂园。
根据工程建设需要，安装二台由惠州市宏昌建筑机械有限公司生产的QTZ80（6012）型塔吊作为垂直运输工具；安装塔吊部位：1#塔吊臂长度60M安装在36#楼（36-A轴交36-30轴），2#塔吊臂长度55M安装在37#楼（37-H轴交37-1/33轴）附塔吊平面布置图。
塔吊合格证号为：NO:1302996。
根据本型号塔吊的说明书得知，最大幅度起重量为 1.2 t,起重臂长度为60 米。
厂家生产许可证号为：（粤）JZ安许证字（2015）09047延。
二、编制依据
1.塔吊使用说明书。
2.工程地质勘查报告；
3. 《地基基础设计规范》（GB50007-2002）；
4. 《建筑结构荷载规范》（GB50009-2001）；
5. 《建筑安全检查标准》（JGJ59-99）；
6. 《混凝土结构设计规范》（GB50010-2002）；
7. 《建筑施工塔式起重机安装、使用、拆卸安全技术规程》JGJ196-2010。
三、地质概况
根据广东省勘察院提供岩土工程勘察超前钻，钻探取芯揭露，按不同成因类型、结构特征、风化程度将场地勘探深度范围内岩土层分为第四系（Q）土层及基岩（K1）；其中第四系包括人工填土（Q4ml）、冲积淤泥与粉砂（Q4al）、泥质粉砂岩
残积粉质粘土（Q el），基岩为中生代白垩系下统（K1）泥质粉砂岩地层；根据勘察超前钻分布图：36#37#楼安装塔吊部位基础土质为：中风化泥质粉砂岩。
四、塔吊机型的选择与塔吊基础设计
1、根据建筑物特点，拟设置塔吊，生产厂家为惠州市宏昌建筑机械有限公司，塔吊型号为QTZ80（6012），起重臂长度60M，该机独立高度为40.50M，附着式高度可达150M，最大起重量6T；本工程建筑高度91.25m。
2、塔吊基础尺寸5000×5000×1400，用C35砼浇筑，10CM厚C15垫层，钢筋为Ф25，间距200，双向环状封闭钢筋，箍筋为Ф16，间距150。
3、塔吊基础直接均匀承载地基上，根据勘探中风化泥质粉砂岩换算地面许用压应力：[P B]= 30×105Pa。
五、塔吊基础施工
1、施工程序
塔吊基础：放灰线定位→土方开挖至设计标高→基底土方清理及夯实→垫层浇筑→测量放线→砌筑塔吊基础及承台砖胎膜→绑扎塔吊基础底层钢筋→绑扎塔吊基础上层钢筋→固定塔吊基础预埋螺栓→浇筑混凝土。
2、基坑开挖：将土方开挖到离基底标高1.9M处，然后人工清土到基底标高，避免扰动原状土。
3、浇筑基础垫层砼（为C15 100MM厚）。
4、待垫层砼达到强度后，按塔吊基础结构图绑扎基础钢筋，并安装基础砼模板，并在模板内侧模板上标出基础砼表面标高。
5、检查模板钢板的放置方位、水平度误差无误后进行塔机基础砼的浇筑。
6、浇筑基础砼：浇筑砼时注意不要碰到预埋地脚螺栓，保证地脚螺栓垂直。
7．混凝土浇筑过程中要注意分层浇筑，每层厚度不得大于500mm；振捣棒要“快插慢拔”，以混凝土表面出现浮浆，不再冒气泡为准。
8．钢筋预埋件检验合格后，进行混凝土的浇筑，要求混凝土强度等级为C35，与基础承台相同。
砼浇筑之前必须做好防雷接地线，并将接头引出基础面。
浇筑混凝土过程中注意检查钢筋以及预埋件的位置与标高，不能因为施工原因造成钢筋、预埋件偏位。
混凝土试块要同时制作，强度检测合格后方可进行塔吊的安装使用。
六、塔吊荷载
塔吊基础所受的荷载如下：
P1-------基础所受垂直力
P2-------基础所受水平力K
M-------基础所受弯矩
M K------基础所受扭矩
塔吊基础受力如右图
七、混凝土基础抗倾翻稳定性计算
根据塔机使用说明书，塔机基础取各工况受力时最大值计算 由使用说明书得知：
作用在基础上的弯矩：M=1970kN.m ； 作用在基础上的垂直载荷：P 1=970kN ； 作用在基础上的水平载荷：P 2=45kN 。
固定式塔式起重机使用的混凝土基础的设计应满足抗倾翻稳和强度条
件：
混凝土基础取b=5m ， h=1.4m ，如下图所示。
b
e
l
M
P1P2
F g
h
Fg=5×5×1.4×2.4=84t=8.4×105N
e=g
F P h P M ++1.2=12.1104.8107.94.1105.41097.15
546=⨯+⨯⨯⨯+⨯m ≤35=1.67m 。
该基础满足抗倾覆稳定要求。
八、地面压应力
根据工地实测地面许用压应力：[P B]= 3.0×105Pa。
地面许用压应力：
P B=2(P1+ F g)/3bl=
()
()12.1
5.2
5
3
10
4.8
10
7.9
25
5
-
⨯
⨯
⨯
+
⨯=5
10
7.
20
2.
36
⨯=1.75×105Pa ＜[P B]，
该基础满足地面压应力要求。
九、受力计算
（1）配筋计算
（a）竖筋：（根据冲切强度确定基础竖筋）
塔机最大垂直力为P1=970kN
As≥P/fg=970×103N÷250N/mm2=3880mm2
选用100根Φ12竖筋
[A]=π(
2
12)2×100=11304mm2
[A]/As=2.91
∴满足
（b）基础承台钢筋（按抗弯强度计算基础水平钢筋）承台钢筋：Φ20@150 共68条Φ20钢筋，
A=68 ×(
2
20)2
×π=21352mm 2 塔机最大倾覆力矩M=1970kN.m h=1400mm A s ≥
0h f M y γ=1400*210*9.01970000
=7445.2mm 2 s
A A ]
[=2.87 ∴满足 (C)扭矩计算
W t =33b =3
50003
=4.17×1010mm 2
实际混凝土按C35计，得f c =15N/mm 2
[M 扭]=0.25*f c *w t =0.25*15*4.17*1010=15.64×103kN.m 查塔机最大扭矩：M K =310kN.m [M 扭]》M K 满足。
结论：经以上核算，该塔机基础满足塔机使用要求。
十、塔吊基础施工安全措施 1、 基础施工严格按各项安全技术规范和施工方案施工。
2、 施工作业人员施工前必须进行安全技术交底。
3、
防雷接地用Φ12钢筋与承台钢筋施焊连接一片并引出地面与塔吊基础连
接，保证塔吊身防雷检测接地电阻小于4Ω。
十一、安全文明施工及环境保护措施
6.1安全文明施工
1、进入施工现场必须戴好安全帽，统一工作服装，携带工作卡，配齐个人防护用品。
2、场内施工应做好安全标识及危险区围护，大型机械应悬挂安全注意事项并在使用时提醒过往施工人员注意安全。
3、现场施工人员不得随意乱穿越，应尽量在有防护措施的路线上过往。
各工种之间应协调配合，保持良好的工作秩序。
4、基坑周边及洞口应有可靠的防护措施，现场安全管理人员对重点危险区域应经常检查维护。
5、遇大风大雨天气，应停止现场施工，加强现场巡视，仔细排查各危险源。
6.2环境保护措施
1、施工现场与周边区域采用隔墙隔开，现场的材料堆放整齐有序，施工废料集中堆放，统一处理，不得随意乱丢弃。
2、施工中严格控制粉尘污染，经常洒水润湿，进出施工现场车辆及时冲洗。
3、尽量避免夜间施工，防止噪音扰民。
4、组织好现场排水设施，防止施工废水污染周边区域；做好场地硬化，保持场内及进出施工现场道路干净平整。
5、土方等散料运输时，应采取措施，防止抖落污染路面。
6、经常清扫材料运输道路，保持现场整洁干净。
十二、附图。
