页脚 一、颞骨正常CT解剖
（一）横断面
图1－3－1
1颈动脉管 2鼓膜 3外耳道 4颞颌关节 5咽鼓管 6鼓室 7颈静脉孔血管部
8乳突蜂房
页脚
图1－3－2
1耳蜗 2鼓室 3耳蜗水管 4砧骨长脚 5锤骨颈 6外耳道 7蜗窗 8面神经管乳突段9颈静脉窝
页脚
图1－3－3
1锤骨颈 2砧镫关节 3面神经管后膝 4鼓室窦 5耳蜗 6匙突 7镫骨 8锥隆起
9耳蜗水管
页脚
图1－3－4
1耳道 2耳蜗 3面神经管鼓室段 4前庭窗 5锤骨头 6锤砧关节 7砧骨短脚 8前庭 9后半规管
页脚
图1－3－5
1面神经管迷路段 2面神经管膝部 3耳道 4前庭导水管 5前庭 6窦入口 7外半规管 8后半规管 9岩鳞隔 10乳突窦
页脚
图1－3－6
1上半规管 2后半规管 3上半规管 4总脚 5弓下管
页脚 （二）冠状面
图1－3－7
1耳蜗 2颈动脉管 3岩枕缝 4鼓室
页脚
图1－3－8
1Prussak间隙 2耳蜗 3颈动脉管 4岩枕缝 5面神经管膝部 6鼓室盾板 7锤骨
页脚
图1－3－9
1耳蜗 2锤骨柄 3鼓膜 4面神经管迷路段 5面神经管鼓室段
页脚
图1－3－10
1上半规管 2岩鳞隔 3外半规管 4砧镫关节 5前庭窗 6镰状嵴 7前庭
图1 图2 图3 图4 图5 图6
图7 图8
图9 图10
图11 图12
耳影像学与临床
复旦大学附属眼耳鼻喉科医院耳鼻喉科
耳部疾病的诊断除了临床体格检查、听力检查、前庭功能检查外，影像学检
查越
软组织的显示，在一般耳部疾病
的应
到复
旦大
用用（一）
迟放鲁
上海 200031
来越成为诊断治疗中必不可少的手段。随着CT、MRI的普及，耳和颞骨影
像学检查已成为耳和侧颅底临床常规的辅助诊断项目。从本期起，继续教育栏目
对耳和颞骨影像学的结构、解剖名词及诊断作系统介绍。首先介绍耳部正常CT
解剖结构，然后介绍耳部、内听道MRI解剖结构。在了解正常结构的基础上，
将介绍和分析耳和侧颅底疾病的影像学特点。
CT对骨和钙化组织显影清晰，可兼顾骨与
用中价值较高。MRI可多轴向成像以提供全面观察；可避免骨质干扰骨管
腔内细小软组织结构的显示，而且对软组织特性反映较好，故常用于耳、内听道、
侧颅底肿瘤的软组织病变检查。CT观察骨结构以骨算法扫描最为清晰，如用普
通扫描则应加骨窗(扩大窗宽，提高窗平)显示，以利观察细小骨质改变。
耳部CT常用轴位和冠位，本期重点介绍耳部轴位CT检查。本栏目得
学附属眼耳鼻喉科医院CT室罗道天教授和宋济昌副教授的支持，特此感谢。
耳部轴位又称水平位，病人仰卧，取听－毗线，于外耳孔上方10mm处，可
130KV、100MA、3-6S、1-3MM层厚和间距用骨质窗位条件，往下连续扫
描，要求扫完整个岩锥。横断面CT对于外耳道前后壁、中耳前后内外壁、听小
骨、内耳道前后壁、内耳迷路、面神经膝部和垂直段、乙状窦、静脉孔及颈动脉
管等结构显示较清楚。由于头位的关系，显示的结构有时二侧不对称，需要以同
一平面进行对比。这里仅就典型的层面进行讨论。
图1.－图4.显示岩尖部和上半规管。
图5.起出现内听道。 图6.出现耳蜗顶旋，同时在内听道外侧有一通向上鼓室的通道，是面神经迷
路段。内听道的听神经到达耳蜗为止，前庭神经止于前庭和半规管，唯有面神经

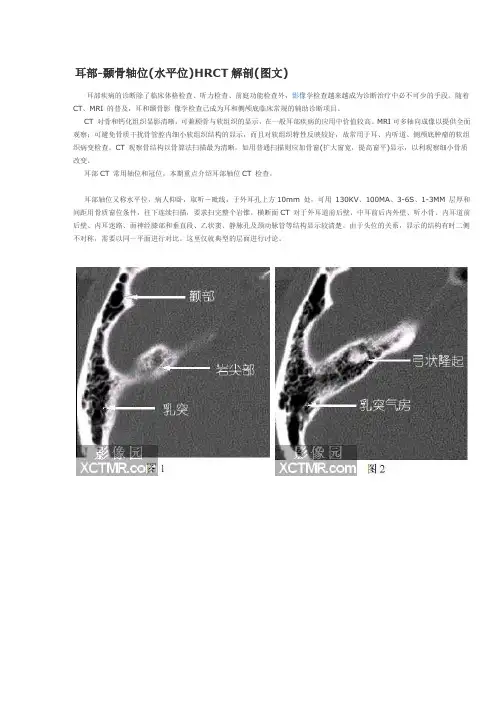

耳部-颞骨轴位(水平位)HRCT解剖(图文)
耳部疾病的诊断除了临床体格检查、听力检查、前庭功能检查外，影像学检查越来越成为诊断治疗中必不可少的手段。随着CT、MRI 的普及，耳和颞骨影 像学检查已成为耳和侧颅底临床常规的辅助诊断项目。
CT 对骨和钙化组织显影清晰，可兼顾骨与软组织的显示，在一般耳部疾病的应用中价值较高。MRI可多轴向成像以提供全面观察；可避免骨质干扰骨管腔内细小软组织结构的显示，而且对软组织特性反映较好，故常用于耳、内听道、侧颅底肿瘤的软组织病变检查。CT 观察骨结构以骨算法扫描最为清晰，如用普通扫描则应加骨窗(扩大窗宽，提高窗平)显示，以利观察细小骨质改变。
耳部CT 常用轴位和冠位，本期重点介绍耳部轴位CT 检查。
耳部轴位又称水平位，病人仰卧，取听－毗线，于外耳孔上方10mm 处，可用 130KV、100MA、3-6S、1-3MM 层厚和间距用骨质窗位条件，往下连续扫描，要求扫完整个岩锥。横断面CT 对于外耳道前后壁、中耳前后内外壁、听小骨、内耳道前后壁、内耳迷路、面神经膝部和垂直段、乙状窦、静脉孔及颈动脉管等结构显示较清楚。由于头位的关系，显示的结构有时二侧不对称，需要以同一平面进行对比。这里仅就典型的层面进行讨论。
图1.－图4.显示岩尖部和上半规管。图5.起出现内听道。
图6.出现耳蜗顶旋，同时在内听道外侧有一通向上鼓室的通道，是面神经迷路段。内听道的听神经到达耳蜗为止，前庭神经止于前庭和半规管，唯有面神经向鼓室方向延伸，形成面神经迷路段。
图7.的重要结构为面神经出迷路段后有一膨大区，为膝状神经节，由此向前有一分支为岩大浅神经，向后为面神经鼓室段，此结构呈“T”型，垂直于岩大浅神经和面神经鼓室段的是面神经迷路段。前庭和后半规管在此层面出现，同时出现颈内动脉的升段。
图8.为典型的前庭层面。在上鼓室出现锤砧关节，呈冰淇淋（Ice-cream）样结构，前端似冰淇淋的是锤骨头，后方似蛋桶状的为砧骨体。耳蜗内侧可见面神经鼓室段。在后半规管的内侧有一与之平行的裂隙，为前庭导水管，一般不超过1.5mm 宽。在较大的前庭腔后外侧，有与之相通的半弧形的水平半规管腔。
龙源期刊网
多排螺旋CT在耳颞部正常解剖及慢性中耳乳突炎诊断的临床应用研究
作者：师清杰
来源：《维吾尔医药》2013年第05期
摘要：目的：探讨多排螺旋CT在耳颞部正常解剖及慢性中耳乳突炎诊断的临床应用。方法：本次研究中，选择我院2011年4月至2012年4月健康体检者30例（60耳），设为正常组，并选择同期慢性中耳乳突炎64例（54耳），设为病变组，采用多排螺旋CT进行诊断。结果：通常情况下横断面重要层面有6-8个，在解剖结构显示上前半规及内耳道最清次，蜗窗和前庭窗最差。冠状面及矢状面以外半规管及前半规管显示最清楚，蜗窗和前庭窗最差；斜状面45度时以前半规管、内耳道及外半规管可最清楚显示，135度时前半规管可最清楚显示。SSD与VR分析。曲面重建中面神经管垂直段在矢状位可较好显示。本组3例外耳道软组织肿胀，25例耳骨膜异常，锤骨破坏13例，砧骨破坏19例，镫骨破坏18例，镫、砧、锤关节破坏21例。与病理检查对照组，平均符合率在97%以上。结论：多排螺旋CT在耳颞部正常解剖及慢性中耳乳突炎诊断中发挥着重要作用，可为诊断及治疗方案的制定提供准确的参考依据。
关键词：多排螺旋CT；耳颞部正常解剖；慢性中耳乳突炎；临床应用
研究显示，耳部解剖结构于颞骨中深藏，较为复杂和精细，以往常规CT、X线、MRI检查多效果不佳，高分辨率CT（HRCT）可使骨细节较好显示，空间分辨率呈较高水平，在临床耳部疾病的诊断中发挥着重要作用[1]。慢性中耳乳突炎在耳疾病中较常见，多排螺旋CT三维重建可对微小骨质破坏有效显示，为治疗方案的制定提供了参考依据，显著提高了患者生存质量。本次研究中，选择我院2011年4月至2012年4月健康体检者30例（60耳），设为正常组，并选择同期慢性中耳乳突炎64例（54耳），设为病变组采用多排螺旋CT进行诊断，回顾相关资料并报告如下。
1 资料与方法
