直线导轨是一种常用于机械传动系统中的零部件，它具有负责传递力量和运动的重要功能。在直线导轨中，弯矩是一个常见的力，它会对导轨的性能和寿命产生影响。本文将深入探讨直线导轨中的弯矩问题，分析其产生原因以及对导轨的影响，并提出相应的解决方案。
机械设计基础
第一章
1-1 运动副
一、低副：两构件为面接触的运动副
二、高副：两构件为点或线接触的运动副
1-2机械系统的运动简图设计
P14表1-1
1-3机械系统具有确定运动的条件
三、平面自由度的计算
1.找到机构的总构件数N，则活动构件数n=N-1
2.找到构件的低副个数P1
3.找到机构构件的高副个数Ph
4.带入公式F=3n-2p1-ph
注意事项：
1.复合铰链：则其低副个数为m-1个既3-1=2个
2.局部自由度：两者相同，可不考虑其低副个数
3.虚约束：存在与否都不影响其运动的轨迹
4.判断最后运动是否确定应看F是否等于原动件的个数，若等于则确定，若大于则不确定课后题：P22 1-7 1-9 图1-24 1-25 1-27 1-28
第二章
2-1 铰链四杆机构
曲柄基准：最短杆与最长杆长度只和小于等于其他两杆长度之和
不同机构的分析：
1.曲柄摇杆：最短杆与机架相邻
2.双曲柄摇杆：最短杆为机架
3.双摇杆：最短杆远离机架
极为夹角：在两极限位置时，曲柄所夹的锐角θ称为极为夹角
判断方法：
1.曲柄与连杆两次共线的位置 2.利用定义找到两次极限位置
公式：
θ=180 （k-1）/（k+1）
作图，运动物理关系计算出θ值，从而求得其他值
课后题：P43 2-6 2-10 2-13
第三章
3-2从动件的常用运动规律
一、基本术语
基圆：以凸轮轮廓的最小向径r0为半径的园称为基圆
推程：从动件被凸轮推动，以一定运动规律由距离回转中心最近位置A到达最远位置B’所走过的距离AB’称为推程
远休止角：当凸轮继续回转δs角，从动件在最远位置停止不动，δs称为远休止角
回程：凸轮继续回转δh时，从动件在弹簧力或重力作用下，以一定运动规律回到起始位置所走过的距离。δb称为回程运动角
3-5 设计凸轮机构应注意的问题
二、压力角α与基圆半径r0的关系
记住r0 ∝（1/α）
三、滚子半径与轮廓曲线形状的关系

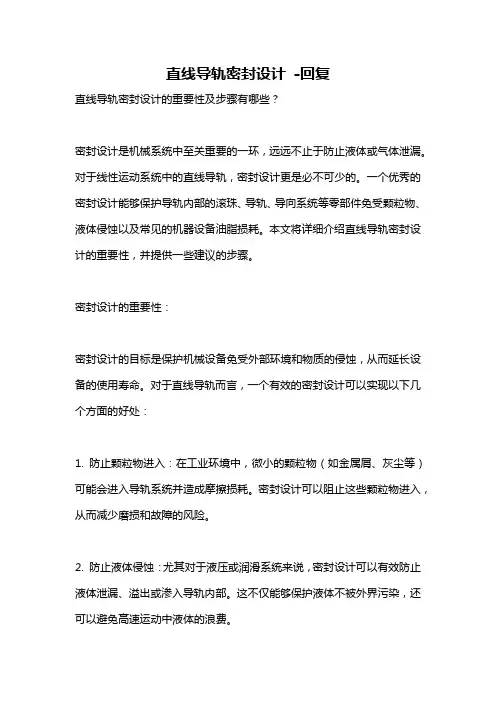

直线导轨密封设计 -回复
直线导轨密封设计的重要性及步骤有哪些？
密封设计是机械系统中至关重要的一环，远远不止于防止液体或气体泄漏。对于线性运动系统中的直线导轨，密封设计更是必不可少的。一个优秀的密封设计能够保护导轨内部的滚珠、导轨、导向系统等零部件免受颗粒物、液体侵蚀以及常见的机器设备油脂损耗。本文将详细介绍直线导轨密封设计的重要性，并提供一些建议的步骤。
密封设计的重要性：
密封设计的目标是保护机械设备免受外部环境和物质的侵蚀，从而延长设备的使用寿命。对于直线导轨而言，一个有效的密封设计可以实现以下几个方面的好处：
1. 防止颗粒物进入：在工业环境中，微小的颗粒物（如金属屑、灰尘等）可能会进入导轨系统并造成摩擦损耗。密封设计可以阻止这些颗粒物进入，从而减少磨损和故障的风险。
2. 防止液体侵蚀：尤其对于液压或润滑系统来说，密封设计可以有效防止液体泄漏、溢出或渗入导轨内部。这不仅能够保护液体不被外界污染，还可以避免高速运动中液体的浪费。
3. 减少摩擦和磨损：导轨系统的运动是通过滚珠和导轨之间的相对滑动实现的。优秀的密封设计可以提供理想的摩擦系数和润滑方式，从而减少摩擦和磨损。
4. 降低维护成本：有效的密封设计使得维护工作更加容易和简单，减少了清洁维护频率和零部件更换的成本。
步骤一：分析环境和工作条件
首先，需要仔细分析环境和工作条件，包括温度、湿度、粉尘多少、液体侵蚀程度等。这些信息将有助于确定密封件与导轨之间的特殊要求。
步骤二：选择密封材料
根据环境分析的结果，选择适合的密封材料。常见的密封材料包括橡胶、尼龙、聚四氟乙烯（PTFE）等。这些材料具有抗腐蚀、耐高温、耐候性等特点，可以根据具体需求进行选择。
步骤三：设计密封结构
密封结构的设计是密封设计的核心内容。合理的密封结构需要满足以下几个要求：
1. 导轨结构简单：密封结构应尽可能简单，便于安装和维护。
2. 防止泄漏：密封结构要求能够完全阻止液体和颗粒物的泄漏。
北京敬业机械设备有限公司
编制：于学昌、李圣平 审核：
批准： 时间：
滚动直线导轨副 安装工艺指导书
（试行版） 一、组合形成
滚动直线导轨副常用组合形式如图1
滚动直线导轨副也可将滑块作为一个基座如图2
滚动直线导轨副还能进行以下几种形式安装如图3
双根侧装，滑块移动
二、安装基面的精度要求：
1、安装误差大对摩擦阻力和导轨副的寿命都有一定的影响(见图4e1,e2)
2、安装误差较大时会造成摩擦力增大,寿命降低,在通常情况下,安装误差控制在表1给出许容误差e1范围内.
安装基面高度误差
表1
安装基面平行度误差许容值 单位：μm
项目
预载 导轨规格
二轴平行度许容值e1 12 15 20 25 30 35 45 55
轻预载P1 9 10 13 25 30 35 45 55
装基面高度误差 e2安 60μm/200mm 160μm/500mm
注：许容值e2按一段、二段作业指导书所规定的数值。
三、安装方法：首先依图领料清洁外表面，然后检查下列1、2项的形式的尺寸是否与图纸相符。
1、 双导轨定位及单导轨定位，如下图所示 2、 安装基面的台阶高度及倒角大小如下图及推荐取值表2。
表2
导轨副副型号 倒角半径r(最大) 导轨台肩高H
滑块台肩高H
Lm12 0.3 2.4 4
LG15 0.5 4 4
LMW15 0.3 2.5 3
LG20 0.5 4.5 5
LG25 0.5 5 5
LGW25 0.5 4 5
LG30 0.5 6 6
LG35 0.5 6 6
LG45 0.7 8 8
LG55 0.7 10 10
3、 导轨与滑块基准的识别：
如下图所示，安装时应认准基准面按规定安装，否则无法保证精度。
4、导轨的安装
1）、用油石打去轨道安装基准面上的毛刺和微小凸出部位（凸出部位应≤0.01mm）。
