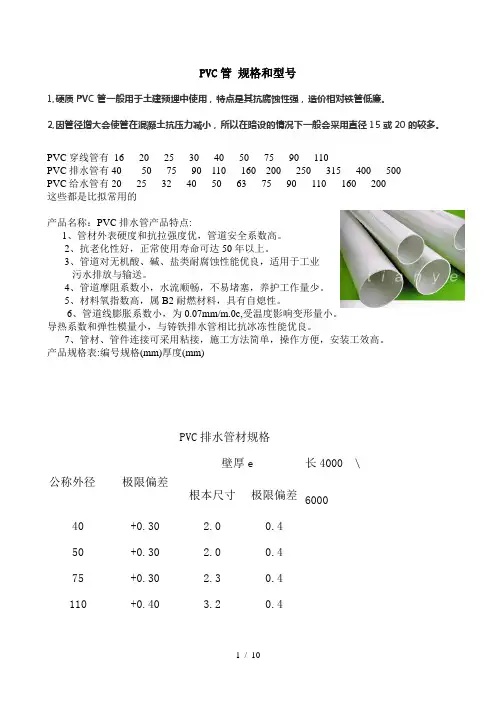

PVC管 规格和型号
PVC穿线管有 16 20 25 30 40 50 75 90 110
PVC排水管有40 50 75 90 110 160 200 250 315
400 500
PVC给水管有20 25 32 40 50 63 75 90 110
160 200
这些都是比较常用的
产品名称：PVC排水管
产品特点:
1、管材表面硬度和抗拉强度优，管道安全系数高。
2、抗老化性好，正常使用寿命可达50年以上。
3、管道对无机酸、碱、盐类耐腐蚀性能优良，适用于工业
污水排放及输送。
4、管道摩阻系数小，水流顺畅，不易堵塞，养护工作量少。
5、材料氧指数高，属B2耐燃材料，具有自熄性。
6、管道线膨胀系数小，为0.07mm/m.0c,受温度影响变形量小。导热系数和弹性模量小，与铸铁排水管相比抗冰冻性能优良。
7、管材、管件连接可采用粘接，施工方法简单，操作方便，安装工效高。
产品规格表:编号规格(mm)厚度(mm)
PVC排水管材规格
公称外径
极限偏差 壁厚e 长4000 \
6000 基本尺寸 极限偏差
40 +0.30 2.0 0.4
50 +0.30 2.0 0.4
75 +0.30 2.3 0.4
110 +0.40
3.2 0.4
160 +0.50
4.0
0.6
200 +0.60 5.9 0.9
产品名称：PVC排水管件 颜色白色
立检 规格(mm)\价格
弯头 规格(mm)\价格
Ф50\3.8 Ф50\1.7
Ф75\6.6 Ф75\3.7
Ф110\11.93 Ф110\7.1
Ф160\28 Ф160\23.6
Ф200\ Ф200\62
规格(mm)\价格 规格(mm)\价格
带口90°弯头 Ф50 \2.86 顺水三通 Ф50\2.28
Ф75\4.86 Φ75×50\4.8
Ф110\8.82 Ф75\5.83
Ф160\26.1 Ф110\11.85
Ф200\ Φ110×50\7.8
方雨水斗 规格(mm)\价格 Φ160\28.8
Φ75 Φ160
×110\28.8
Φ110\15.5 Ф200\78
Φ110×75\14.5
伸缩节 规格(mm)
直接 规格(mm)\价格
Ф50\3.8 Ф50\1.5
Ф75\5.68 Ф75\1.8
Ф110\11.4 Ф110\3.9
Ф160\30 Ф160\8.1
Ф200 Ф200\28
平四平面通 规格(mm)\价格
内圆简易地漏 规格(mm)\价格
Ф50 Φ50(SQUARE)
Ф75 Φ50(CIRCLE)
Ф110 Φ50(SQUARE)
Φ110×50 Ф75
Ф160 Ф110
Φ160×110 Ф160
带口45°弯头 规格(mm)\价格
雨落水斗 规格(mm)\价格
Ф50 Ф50
Ф75 Ф75
Ф110 Ф110
清扫口 规格(mm)\价格
H管 规格(mm)\价格
Φ50 Φ75×75
Φ75 Φ110×75
Φ110 Φ110×110
Φ160
透气帽 规格(mm)\价格
便池器连接件 规格(mm)\价格
Φ160\8.5 Φ75
Φ75\2 Φ110
Φ110\3 Φ110×75
套白皮金属管卡（下水道PVC管卡）
规格 市场价 供应价 单位 我要订购
元/个 订购
元/个 订购
U-PVC管件—管卡
产品名称 规格 单位 单价
U-PVC管件—管卡 50 个 1.50
75 个 2.00
110 个 3.30
160 个 5.00
200 个 8.00
PVC管规格介绍
(一)给水用管
公称
外径
mm Q/NYG03=ISO4422 GB/T10002.1 长度
m 2.5MPa 1.6MPa 1.25MPa 1.0MPa 0.63MPa 1.6MPa 1.25MPa 1.0MPa 0.8MPa 0.6MPa
最小壁厚 mm 最小壁厚 mm
20 2.3 2.0
25 2.8 2.0
4 32 2.4 2.0
40 3.0 2.4 2.0
50 3.0 2.4 2.0
63 3.8 3.0 2.5
75 4.5 3.6 2.9
90 5.4 4.3 3.5
110 6.6 5.3 5.7 4.8 3.9
140 6.7 4.3 6.7 6.1 4.9 4.1
6 160 7.7 4.9 7.7 7.0 5.6 4.7
200 9.6 6.2 9.6 8.7 7.3 5.9
250 11.9 7.7 11.9 10.9 8.8 7.3
315 15.0 9.7 15.0 13.7 11.0 9.2
355 16.9 12.5 9.4
400 19.1 19.1 15.3 14.0 10.6
*450 21.5
*500 23.9
*630 30.0
(二)排水用管 (二)排水用管(企业标准)
公称
外径
mm Q/NYG01-ISO3633 GB/T5836.1 长度
m 最小壁厚 mm
40 3.2 2.0
4 50 3.2 2.0
75 3.2 2.3
90 3.2 3.2
110 3.2 3.2
*125 3.2 3.2
160 4.0 4.0 6 公称
外径
mm Q/NYG1-2002 长度
m 最小壁厚 mm
A B
50 1.9 1.6
4 75 2.0 1.9
90 2.4 2.2
110 2.6 2.2
160 3.4 3.2
200 4.2 3.9
250 5.3 4.6 6
200 4.9 4.9
250 6.2 6.2
315 7.7 7.7
*400 9.8 9.8 315 6.7 5.8
(四)电工套管(Q/NYG30-IEC614)
公称
外径
mm 最小内径
mm 厚度mm 最小内径
mm 厚度mm 最小内径
mm 厚度mm 长度
m 最大 允许差 最大 允许差 最大 允许差
16 轻型 13.7 1.15 -0.3 中型 13.0 1.50 -0.3 重型 12.2 1.90 -0.3
3.8 20 轻型 中型 16.9 1.55 -0.3 重型 15.8 2.10 -0.3
25 轻型 中型 21.4 1.80 -0.3 重型 20.6 2.20 -0.3
32 轻型 28.6 1.70 -0.3 中型 27.8 2.10 -0.3 重型 26.6 2.70 -0.3
40 轻型 35.8 2.10 -0.3 中型 35.4 2.30 -0.3 重型 34.4 2.80 -0.3
你说的是PVC电工套管的分类,分为L型(轻型)M型(中型)H型(重型)
一、 执行标准：JG/T3050-1998
二、产品规格:分为轻型-205、中型-305、重型-405三种。
1、轻型-205 外径 ￠16mm-￠50mm
2、中型-305 外径 ￠16mm-￠50mm
3、重型-305 外径 ￠16mm-￠50mm
三、公称外径分别为：16、20、25、32、40的产品厚度如下：
1、16外径的轻、中、重厚度分别为：1.00（轻，允许差+0.15）、1.20（中，允许差+0.3）、1.6（重，允许差+0.3）。
2、20外径的中、重（没有轻型的）厚度分别为：1.25（中，允许差+0.3）、1.8（重，允许差+0.3）。
3、25外径的中、重（没有轻型的）厚度分别为：1.50（中，允许差+0.3）、1.9（重，允许差+0.3）。
4、32外径的轻、中、重厚度分别为：1.40（轻，允许差+0.3）、1.80（中，允许差+0.3）、2.4（重，允许差+0.3）。
5、40外径的轻、中、重厚度分别为：1.80（轻、中型，允许差+0.3）、2.0（重，允许差+0.3）。
