混凝土结构基本原理----第三章：正截面受弯承载力计算

第三章钢筋混凝土受弯构件正截面承载力计算受弯构件（bendingmember）是指截面上通常有弯矩和剪力共同作用而轴力可以忽视不计的构件。

钢筋混凝土受弯构件的主要形式是板（Slab）和梁（beam）,它们是组成工程结构的基本构件，在桥梁工程中应用很广。

在荷载作用下，受弯构件的截面将承受弯矩M和V的作用。

因此设计受弯构件时，一般应满意下列两方面的要求：（1）由于弯矩M的作用，构件可能沿弯矩最大的截面发生破坏，当受弯构件沿弯矩最大的截面发生破坏时，破坏截面与构件轴线垂直，称为正截面破坏。

故需进行正截面承载力计算。

（2）由于弯矩M和剪力V的共同作用，构件可能沿剪力最大或弯矩和努力都较大的截面破坏，破坏截面与构件的轴线斜交，称为沿斜截面破坏，故需进行斜截面承载力计算。

为了保证梁正截面具有足够的承载力，在设计时除了适当的选用材料和截面尺寸外，必需在梁的受拉区配置足够数量的纵向钢筋，以承受因弯矩作用而产生的拉力；为了防止梁的斜截面破坏，必需在梁中设置肯定数量的箍筋和弯起钢筋，以承受由于剪力作用而产生的拉力。

第一节受弯构件的截面形式与构造一、钢筋混凝土板的构造板是在两个方向上（长、宽）尺度很大，而在另一方向上（厚度）尺寸相对较小的构件。

钢筋混凝土板可分为整体现浇板和预制板。

在施工场地现场搭支架、立模板、配置钢筋，然后就地浇筑混凝土的板称为整体现浇板。

通常这种板的截面宽度较大，在计算中常取单位宽度的矩形截面进行计算。

预制板是在预制厂和施工场地现场预先制好的板，板宽度一般掌握在Inl左右，由于施工条件好，预制板不仅能采纳矩形实心板，还能采纳矩形空心板，以减轻板的自重。

板的厚度h由截面上的最大弯矩和板的刚度要求打算，但是为了保证施工质量及耐久性的要求，《大路桥规》规定了各种板的最小厚度；行车道板厚度不小于IOOmm人行道板厚度，就地浇注的混凝土板不宜小于80mm,预制不宜小于60mm。

空心板桥的顶板和底板厚度，均不宜小于80mm。

b b
钢筋级别
不超筋 超筋
b
≤C50 C80
HPB300
HRB335 HRB400 RRB400
0.576
0.550
0.518
0.493
0.518
0.429
2.适筋与少筋的界限——截面最小配筋率
min
min 不少筋 min 少筋
附表9
min
ft max(0.45 ,0.2%) fy

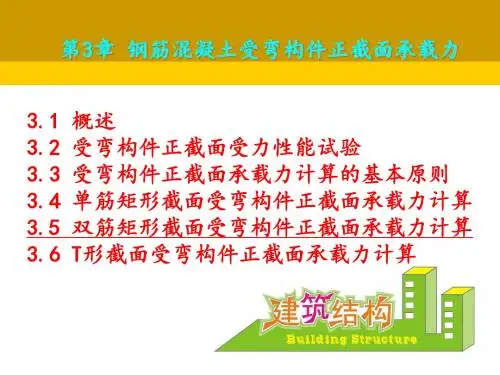

第3章 钢筋混凝土受弯构件正截面承载力
3.1 3.2 3.3 3.4 3.5 3.6
概述 受弯构件正截面受力性能试验 受弯构件正截面承载力计算的基本原则 单筋矩形截面受弯构件正截面承载力计算 双筋矩形截面受弯构件正截面承载力计算 T形截面受弯构件正截面承载力计算
3.1 概述
截面上有弯矩和剪力共同作用，轴力可以忽略不计的构件称为 受弯构件。梁和板是典型的受弯构件 。 一是由M引起，破坏截面与构件的纵轴线垂直，为沿正截面破 坏； 二是由M和V共同引起，破坏截面是倾斜的，为沿斜截面破坏。
特征：受压区混凝土被压碎 破坏时，钢筋尚未屈服。 属于：“脆性破坏”
③ 少筋破坏
配筋率小于最小配筋率 的梁为少筋梁。 ρ<ρmin
特征：一裂就坏 属于：“脆性破坏”
3.3 受弯构件正截面承载力计算的基本原则
3.3.1 正截面受弯承载力计算的几个基本假定
①平截面假定 构件正截面弯曲变形后仍保持一平面，即截面 上的应变沿梁高度为线性分布，基本上符合平截面假定。 ②不考虑截面受拉区混凝土的抗拉强度 认为拉力完全由钢筋 承担。因为混凝土开裂后所承受的拉力很小，且作用点又靠近中 和轴，对截面所产生的抗弯力矩很小，所以忽略其抗拉强度。

应变图
ec max
应力图 M
et max
Mcr
M ft sAs Ia II My
ey
xf M fyAs IIa III Mu fyAs IIIa z T=fyAs D
sAs
I
sAs
各阶段截面应力、应变分布
受弯构件正截面破坏形态
钢筋混凝土受弯构件有两种破坏性质：
塑性破坏（延性破坏）：结构或构件在破坏前有明显变形
结构中常用的梁、板是典型的受弯构件。
中小跨径，多采用矩形及T形截面 大跨径，多采用工字形或箱形截面
截面尺寸
为统一模板尺寸、便于施工，通常采用梁
宽度b=120、150、180、200、220、250mm， 250mm以上者以50mm为模数递增。 梁高度h=250、300、350、400 、…800mm ， 800mm以上者以100mm为模数递增。
As (%) 定义 配筋率 bh0
ρ在一定程度上反映了正
截面上纵向受拉钢筋与混 凝土之间的面积比率，它 是对梁的受力性能有很大 影响的一个重要指标。
受弯构件正截面的受力特性
百分表 应变测点 百分表
位移计
在梁的纯弯段内，沿梁高布置 测点，量测梁截面不同高度处 的纵向应变。
采用预贴电阻应变片或其它方 法量测纵向受拉钢筋应变，从 而得到荷载不断增加时钢筋的 应力变化情况。 在梁跨中的下部设置位移计， 以量测梁跨中的挠度。
受力分为三个阶段
第Ⅰ阶段——未裂阶段
荷载很小，应力与应变之
间基本成线性关系； 荷载↑，砼拉应力达到ft， 拉区呈塑性变形；压区应 力图接近三角形； 砼达到极限拉应变 （et=etu），截面即将开裂 （Ⅰa状态），弯矩为开裂 弯矩Mcr； Ⅰa状态是抗裂计算依据。

第三章 受弯构件正截面承载力计算
Flexure Strength of RC Beams
基本概念
• １. 受弯构件：主要是指各种类型的梁与板， 土木工程中应用最为广泛。
• ２. 正截面：与构件计算轴线相垂直的截面为 正截面。
• ３. 承载力计算公式：
•
M ≤Mu ，
• M 受弯构件正截面弯矩设计值，
一、板的一板构造要求
1.板的厚度：与的板的跨度及荷载有关，应满足截面最 大弯矩及刚度要求，《公路桥规》规定最小厚度：行人 板不宜小于80mm（现浇整体）和60mm（预制），空 心板的顶板和底板不宜小于80mm. 2.板的宽度：由实际情况决定。 3.钢筋配置：
板内钢筋有两种：受力钢筋和分布钢筋。 受力钢筋：承担弯矩，通过强度计算确定。
2.正常使用极限状态计算 变形验算（挠度验算），抗裂验算（裂缝宽度计算）
3.1.2 受弯构件的钢筋构造
1.受弯按配筋形式不同分为单筋受弯构件和双筋 受弯构件 单筋受弯构件：只在受拉区配受力钢筋。 双筋受弯构件：受拉区和受压区均配置受力钢筋。
2.配筋率 As %.......( 4 2)
bh0
4.板的受力筋保护层厚度：受力筋外边缘至混凝
土外表面的厚度,用c表示(cover) 。 作用：保护钢筋不生锈；保证钢筋与混凝土之间
的粘结力。 保护层厚度与环境类别和混凝土的强度等级有关，
查附表1-7。
二、梁的一般构造
1.截面尺寸：为方便施工截面尺寸应统一规格。 现浇矩形截面宽b（mm），120、150、180、200、220、 250、+50（h ≤ 800）或+100（h ＞ 800）.截面宽度：
应变ecu ，构件达到极限
承载力，此时截面上的弯 矩即为抗弯承载力Mu， 也称为第三阶段末“Ⅲa”。 第三阶段末为抗弯承载力 计算的依据。
