鼓风机安全操作规程

锦州丰安实业有限责任公司化产车间 岗位技术操作规程

1 / 19

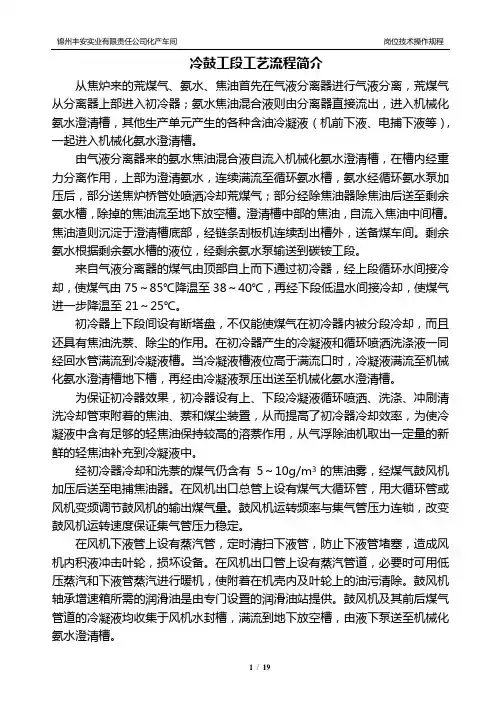

冷鼓工段工艺流程简介

从焦炉来的荒煤气、氨水、焦油首先在气液分离器进行气液分离，荒煤气从分离器上部进入初冷器；氨水焦油混合液则由分离器直接流出，进入机械化氨水澄清槽，其他生产单元产生的各种含油冷凝液（机前下液、电捕下液等），一起进入机械化氨水澄清槽。

由气液分离器来的氨水焦油混合液自流入机械化氨水澄清槽，在槽内经重力分离作用，上部为澄清氨水，连续满流至循环氨水槽，氨水经循环氨水泵加压后，部分送焦炉桥管处喷洒冷却荒煤气；部分经除焦油器除焦油后送至剩余氨水槽，除掉的焦油流至地下放空槽。澄清槽中部的焦油，自流入焦油中间槽。焦油渣则沉淀于澄清槽底部，经链条刮板机连续刮出槽外，送备煤车间。剩余氨水根据剩余氨水槽的液位，经剩余氨水泵输送到碳铵工段。

来自气液分离器的煤气由顶部自上而下通过初冷器，经上段循环水间接冷却，使煤气由75～85℃降温至38～40℃，再经下段低温水间接冷却，使煤气进一步降温至21～25℃。

初冷器上下段间设有断塔盘，不仅能使煤气在初冷器内被分段冷却，而且还具有焦油洗萘、除尘的作用。在初冷器产生的冷凝液和循环喷洒洗涤液一同经回水管满流到冷凝液槽。当冷凝液槽液位高于满流口时，冷凝液满流至机械化氨水澄清槽地下槽，再经由冷凝液泵压出送至机械化氨水澄清槽。

为保证初冷器效果，初冷器设有上、下段冷凝液循环喷洒、洗涤、冲刷清洗冷却管束附着的焦油、萘和煤尘装置，从而提高了初冷器冷却效率，为使冷凝液中含有足够的轻焦油保持较高的溶萘作用，从气浮除油机取出一定量的新鲜的轻焦油补充到冷凝液中。

经初冷器冷却和洗萘的煤气仍含有5～10g/m3的焦油雾，经煤气鼓风机加压后送至电捕焦油器。在风机出口总管上设有煤气大循环管，用大循环管或风机变频调节鼓风机的输出煤气量。鼓风机运转频率与集气管压力连锁，改变鼓风机运转速度保证集气管压力稳定。

罗茨鼓风机操作规程、运行保养方案

一、操作规程

1、运行前检查

（1）电源电压的波动值在380V正负10%范围内；

（2）罗茨风机启动前必须预先打开A/A/O微曝氧化沟各池通道阀门；

（3）仪表和电器设备应处在良好的状态，需接地的电器设备应有可靠接地；

（4）按鼓风机的旋转方向，用手盘动皮带轮2-3圈，检查机是否有摩擦碰撞现象；

（5）检查润滑油箱油位，如不足必须补足；

（6）检查卸载装置口，应处于全开位置（色标为黑白各半）；

（7）鼓风机起动前，应先检查叶轮旋转是否均匀，有无碰撞现象，风道有无堵塞现象，或有无漏风现象，一切完好方可正常运行。

2、风机的启动

（1）打开放空阀和空气出口阀；启动电源，30秒后如无异常现象（如金属摩擦声、电流过大等），渐渐关闭放空阀，使其正常运行；

（2）正常运行时，决不能关闭出口阀，以免造成爆裂事故；如果同时开启数台风机，则应先开一台，待空载运转正常后再开另一台。空载运行正常后（30秒）再关闭放空阀。

（3）罗茨风机的工作过程中，工作人员必须经常注意罗茨风机的工作有无异常，注意声音、温度的变化和油压的情况，电动机三相

电流是否平衡，有无杂音和不正常振动；

（4）任何一个安全装置报警或切断机器运行后，必须查明原因，彻底排除故障后才允许重新投入工作，并做文字记录；

（5）工作人员应根据工艺需要随时进行好氧池送风量的调整，增大风量（减小调节池阀门开启度）或减小风量（增大调节池阀门开启度）；

（6）如有任何可能损坏罗茨风机的情况发生时，值班人可迅速按下停车按钮，使罗茨风机停车；

（7）风机达到额定转速后，开始缓慢关闭放空阀，同时按气量要求将气调节阀调至要求位置，直至将放空阀全部关闭为止；

（8）风机正常运行后，轴承部位温度应超过说明书规定，一般应≤50～60℃。

3、停机操作

（1）停机前先做好记录，记下电压，电流，风压，温度和运行时间等数据；

（2）逐步打开放空阀，按停机钮，关闭空气出口阀，切断主电源。

第1页共15页 离心鼓风机检修规程

一技术规程

一：离心式煤气鼓风机

煤气鼓风机属于单吸入、高速、双支承结构的二级离心式鼓风机，由电动机提供机械能而旋转的转子二级叶轮叶片对流道中的气体做功，随叶轮旋转的气体在离心力的作用下产生压力，而气体获得的速度所具有的部分动能流经叶轮、蜗壳等扩张通道时有转变为压力能，气体的压力能进一步提高。风机在这个过程中就完成了压缩与输送气体的功能。气体的压力大约2／3由叶轮产生，1／3是由扩张器等静子原件产生。连接方式：鼓风机与变速器，变速器与电机之间均用膜片联轴器连接传动

1、鼓风机型号：D1800--1.13/0.83

1.1、主轴转速：5150r/min

1.2、进口流量：1838m3/min

1.3、进口压力：0.083MPa(绝)

1.4、进口温度：25℃

1.5、出口压力：0.113MPa(绝)

1.6、转子旋转方向(从电动机端正视)：顺时针

1.7、支推轴承的支承温度：<75℃，

1.8、支推轴承的止推温度：<75℃。

1.9、冷油器油温进口温度：<58℃,

1.10、冷油器油温出口温度：<35-45℃.

2、变速器型号：GS250-21 第2页共15页 2.1、功率：1400KW

2.2、传递速比：i____1.795

3、液力偶合器

3.1、过热保护易熔塞熔点：125℃

3.2、过压保护：＜1.4MPa

3.3、工作温度：＜90℃。

4、电动机型号：YB710-210KV

4.1、电动机功率：1400KW

4.2、电动机转速：2890r/min

二检修规程

一、检修前的准备：

1、熟悉图纸和有关资料，详细了解设备的性能和结构特点。

2、根据巡检情况及检修计划，了解其出现问题及缺陷。做好零部件的预处理，保证零部件合格、准确。

3、准备好检修所需工具、量具、材料以及易损耗品(如：抹布等)。

4、合理的组织人员，做到分工明确、职责清晰。

5、预先与生产人员取得联系，做好生产安排，将需检修设备停下，清洗封口，达到检修条件。

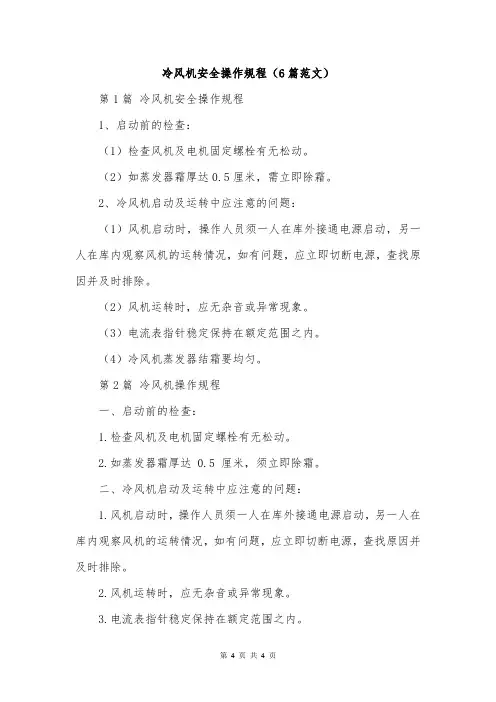

第 4 页 共 4 页 冷风机安全操作规程（6篇范文）

第1篇 冷风机安全操作规程

1、启动前的检查：

（1）检查风机及电机固定螺栓有无松动。

（2）如蒸发器霜厚达0.5厘米，需立即除霜。

2、冷风机启动及运转中应注意的问题：

（1）风机启动时，操作人员须一人在库外接通电源启动，另一人在库内观察风机的运转情况，如有问题，应立即切断电源，查找原因并及时排除。

（2）风机运转时，应无杂音或异常现象。

（3）电流表指针稳定保持在额定范围之内。

（4）冷风机蒸发器结霜要均匀。

第2篇 冷风机操作规程

一、启动前的检查：

1.检查风机及电机固定螺栓有无松动。

2.如蒸发器霜厚达 0.5 厘米，须立即除霜。

二、冷风机启动及运转中应注意的问题：

1.风机启动时，操作人员须一人在库外接通电源启动，另一人在库内观察风机的运转情况，如有问题，应立即切断电源，查找原因并及时排除。

2.风机运转时，应无杂音或异常现象。

3.电流表指针稳定保持在额定范围之内。 第 5 页 共 4 页 4.冷风机蒸发器结霜要均匀。

第3篇 冷风机离心式鼓风机安全操作规程

1、目的:

把空气送到沸腾炉内焙烧硫精砂，产生含so2炉气。

2、范围:

从风机进口到沸腾炉汽室进口，含风机、阀门、管线、启动柜。

3、安全操作程序:

3.1、检查配电器是否完好、安全、试空盘；

3.2、检查机组及管道，阀门无螺丝松动，油位是否合适，联轴器胶圈，螺栓有无缺损；

3.3、关闭出口阀门并盘车，起动风机后逐渐打开出口阀门，调节至系统所需压力。

4、冷风机的安全操作注意事项

4.1、停车前务必关闭风机进口管道的节流阀和出口闸阀；

4.2、经常检查轴承温度，一般不超过65℃，润滑油是否适量，有无滴漏；

4.3、运行中若发生电机电流过高，有振动或异响时应及时通知机电检修工进行处理。
