【CN110038815A】物流周转箱拣选码垛系统【专利】

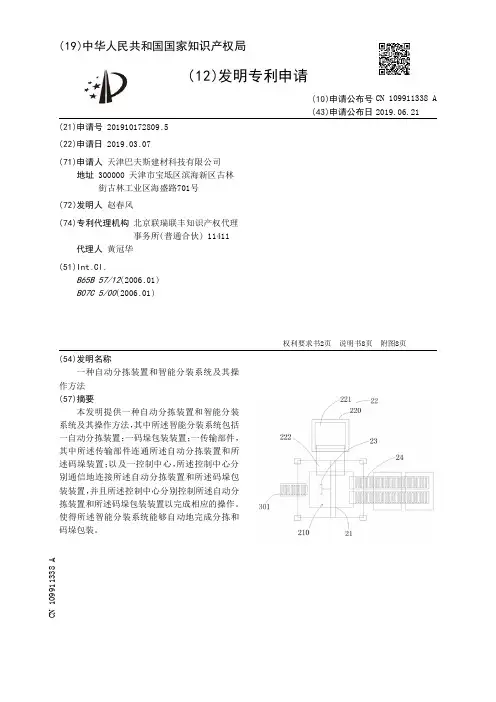

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910172809.5(22)申请日 2019.03.07(71)申请人 天津巴夫斯建材科技有限公司地址 300000 天津市宝坻区滨海新区古林街古林工业区海盛路701号(72)发明人 赵春风　(74)专利代理机构 北京联瑞联丰知识产权代理事务所(普通合伙) 11411代理人 黄冠华(51)Int.Cl.B65B 57/12(2006.01)B07C 5/00(2006.01)

(54)发明名称一种自动分拣装置和智能分装系统及其操作方法(57)摘要本发明提供一种自动分拣装置和智能分装系统及其操作方法，其中所述智能分装系统包括一自动分拣装置；一码垛包装装置；一传输部件，其中所述传输部件连通所述自动分拣装置和所述码垛装置；以及一控制中心，所述控制中心分别通信地连接所述自动分拣装置和所述码垛包装装置，并且所述控制中心分别控制所述自动分拣装置和所述码垛包装装置以完成相应的操作。使得所述智能分装系统能够自动地完成分拣和

码垛包装。

权利要求书2页 说明书8页 附图8页CN 109911338 A2019.06.21

CN 109911338

A1.一种自动分拣装置，其特征在于，包括：一分拣平台，所述分拣平台具有一放置区域和多个分拣区域；一区分部件，所述区分部件设置在所述放置区域和所述分拣区域之间，所述区分部件包括一探测单元和一分拣单元，其中所述探测单元和所述分拣单元通信地连接，当所述探测单元探测到所述包装物的不同规格，所述分拣单元将所述包装物分拣至不同的所述分拣区域；一运输部件，其中所述运输部件包括多个传输单元和一升降单元，所述升降单元连通每一所述传输单元；以及一塑封包装部件，其中所述升降单元连通所述塑封包装部件，所述传输单元连通所述放置区域和所述分拣区域，所述区分部件设置在所述运输部件上，当不同规格的包装物被分拣时通过所述传输单元传输至不同的所述分拣区域。2.一种智能分装系统，其特征在于，包括：一自动分拣装置；一码垛包装装置，一传输部件，其中所述传输部件连通所述自动分拣装置和所述码垛装置；以及一控制中心，所述控制中心分别通信地连接所述自动分拣装置和所述码垛包装装置，并且所述控制中心分别控制所述自动分拣装置和所述码垛包装装置以完成相应的操作。3.根据权利要求2所述的智能分装系统，其特征在于，所述自动分拣装置包括：一分拣平台，所述分拣平台具有一放置区域和多个分拣区域；一区分部件，其中所述区分部件包括一探测单元和一分拣单元，其中所述探测单元和所述分拣单元通信地连接，所述分拣单元将所述包装物分拣至不同的所述分拣区域，所述区分部件设置在所述放置区域和所述分拣区域之间；一运输部件，其中所述运输部件包括多个传输单元和一升降单元，所述升降单元连通每一所述传输单元，所述传输单元连通所述放置区域和所述分拣区域，所述区分部件设置在所述运输部件上；以及一塑封包装部件，其中所述升降单元连通所述塑封包装部件。4.根据权利要求2所述的智能分装系统，其特征在于，所述码垛包装装置包括：一码垛平台，所述码垛平台具有一码垛区域，在所述码垛平台设置有一监测单元，所述监测单元探测所述码垛区域；一托盘部件，所述托盘部件包括一托盘库和一托盘移动单元，其中所述托盘库设置有多个托盘，所述托盘移动单元可控制地移动所述托盘，以将所述托盘移动至所述码垛区域；一抓取部件，所述抓取部件设置在所述码垛平台上；以及一输出部件，所述输出部件的一端设置在所述码垛区域中，当所述码垛区域中的所述托盘满载时，所述输出部件传输所述托盘以及所述托盘中的包装物。5.根据权利要求2-4任一所述的智能分装系统，其特征在于，所述控制中心包括一接收单元、一处理单元和一执行单元，其中所述处理单元分别通信地连接所述接收单元和所述执行单元，所述接收单元分别通信地连接所述自动分拣装置和所述码垛包装装置，所述执行单元分别控制地连接所述自动分拣装置和所述码垛包装装置。6.根据权利要求5所述的智能分装系统，其特征在于，

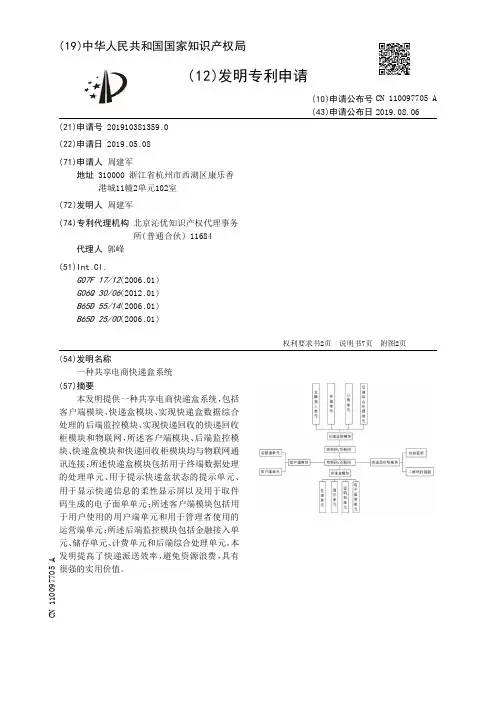

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910381359.0(22)申请日 2019.05.08(71)申请人 周建军地址 310000 浙江省杭州市西湖区康乐香港城11幢2单元102室(72)发明人 周建军　(74)专利代理机构 北京沁优知识产权代理事务所(普通合伙) 11684代理人 郭峰(51)Int.Cl.G07F 17/12(2006.01)G06Q 30/06(2012.01)B65D 55/14(2006.01)B65D 25/00(2006.01) (54)发明名称一种共享电商快递盒系统(57)摘要本发明提供一种共享电商快递盒系统，包括客户端模块、快递盒模块、实现快递盒数据综合处理的后端监控模块、实现快递回收的快递回收柜模块和物联网，所述客户端模块、后端监控模块、快递盒模块和快递回收柜模块均与物联网通讯连接；所述快递盒模块包括用于终端数据处理的处理单元、用于提示快递盒状态的提示单元、用于显示快递信息的柔性显示屏以及用于取件码生成的电子面单单元；所述客户端模块包括用于用户使用的用户端单元和用于管理者使用的运营端单元；所述后端监控模块包括金融接入单元、储存单元、计费单元和后端综合处理单元。本发明提高了快递派送效率，避免资源浪费，具有

很强的实用价值。

权利要求书2页 说明书7页 附图2页CN 110097705 A2019.08.06

CN 110097705

A1.一种共享电商快递盒系统，其特征在于，包括客户端模块、快递盒模块、实现快递盒数据综合处理的后端监控模块、实现快递回收的快递回收柜模块和物联网，所述客户端模块、后端监控模块、快递盒模块和快递回收柜模块均与物联网通讯连接，所述快递回收柜模块上安装有控制面板和二维码扫描器，所述控制面板上设有三个按键，分别为回收、获取和取消，回收按键用于执行快递盒回收工作，获取按键用于执行扫码付费获取快递盒的工作，取消按键是用于取消操作的工作；所述快递盒模块包括用于终端数据处理的处理单元、用于提示快递盒状态的提示单元、用于显示快递信息的柔性显示屏以及用于取件码生成的电子面单单元，所述电子面单单元内设有NFC标签，所述NFC标签内储存有快递信息，所述处理单元、提示单元、电子面单单元均通过物联网/互联网与后端监控模块、客户端模块通讯连接；所述客户端模块包括用于用户使用的用户端单元和用于管理者使用的运营端单元，所述用户端单元和运营端单元均通过物联网通讯连接至后端监控模块，所述用户端单元和运营端单元均可与后端监控模块进行数据传输；所述后端监控模块包括金融接入单元、储存单元、计费单元和后端综合处理单元，所述储存单元和计费单元均与后端综合处理单元电连接，所述后端综合处理单元和金融接入单元通过物联网与客户端模块，所述后端综合处理单元通过物联网分别与快递盒模块、快递回收柜模块通讯连接。2.根据权利要求1所述的一种共享电商快递盒系统，其特征在于，所述快递盒模块还包括用于锁紧快递盒的密码锁单元，所述密码锁单元通过物联网/互联网与后端监控模块、客户端模块通讯连接。3.根据权利要求2所述的一种共享电商快递盒系统，其特征在于，所述密码锁单元包括信号接收模块、控制模块、电源模块和锁舌驱动机构，所述锁舌驱动机构与控制模块相连，用于驱动锁舌驱动机构的锁舌伸出或收回；所述电源模块为无线信号接收模块、控制模块和锁舌驱动机构供电；所述信号接收模块中设有物联网卡，所述电源模块采用太阳能方式或非接触无线充电方式进行充电。4.根据权利要求1所述的一种共享电商快递盒系统，其特征在于，所述金融接入单元一端与后端综合处理单元连接，所述金融接入单元的另一端与银行后台通过手机终端支付宝后台或微信后台均通讯连接。5.根据权利要求1所述的一种共享电商快递盒系统，其特征在于，所述快递盒模块还安装有GPS定位单元，用于辅助快递盒的定位。6.根据权利要求1所述的一种共享电商快递盒系统，其特征在于，所述柔性显示屏外设有透明防护罩。7.根据权利要求1所述的一种共享电商快递盒系统，其特征在于，所述NFC芯片包括射频前端、模拟前端、数字基带单元及储存单元；所述射频前端，用于将天线中接收到的信号转换为直流信号为芯片提供电源，并提取工作信号；所述模拟前端，用于为芯片供应稳定的电压以及对射频前端所得的包络信号进行操作处理；所述数字基带单元，用于从模拟前端接收到的信息进行处理后输出对射频前端、模拟前端以及自身的控制信号。8.根据权利要求7所述的一种共享电商快递盒系统，其特征在于，所述射频前端包括整流电路、稳压电路和调制解调电路；

物流仓储自动化设备操作与维护手册

第一章 物流仓储自动化设备概述 ................................................................................................. 3

1.1 设备分类 ........................................................................................................................... 3

1.1.1 存储设备 ....................................................................................................................... 3

1.1.2 搬运设备 ....................................................................................................................... 3

1.1.3 分拣设备 ....................................................................................................................... 3

1.1.4 包装设备 ....................................................................................................................... 4

1.1.5 检测设备 ....................................................................................................................... 4

采用A字形分拣机可实现自动分拣如何实现高效拣选？

很多企业发现这一理念其实适用于整个流程，通过采用不同等级的自动化策略优化整个物动量曲线中货品的拣选效率。例如，可应用A字形分拣机、纸箱流利式存储位、普通料箱存储区以及电子标签拣选与语音拣选等多种组合，提高高物动量与低物动量货品的拣选效率与准确率。智能软件通过按需向作业区分配订单料箱的方式提高系统整体效能，消除物料流的瓶颈。

1、实现多订单同时拣选，提高拣选效率

设计目的是解决拣选过程中的效能问题，拣选员在各个拣选位上可实现多订单拣选作业，其方法是将多个客户的订单货品组合为一批。如果拣选员能够在各拣选位上进行货品批量拣选，就能大幅提高作业效率与系统吞吐量。整箱应用包括走动拣选到输送带(Walk—Pick—t0—Belt)，可用于输送批量拣选的货品，并根据不同的订单要求，利用智能输送分拣系统自动进行分拣。

在拆零应用中，集中式拣选技术可实现单个工位多订单拣选，拣选员一般采用无线或语音拣选车以及电子标签拣选系统对拣选员集中下达成批拆零订单的拣选任务。

2、采用智能软件实现“一石二鸟”的拣选效率

有很多公司根本未意识到，其实有些托盘的整箱拣选完全可以不拣自成，这也正是我们在这点里所要诠释的理念，也是德马泰克享有专利的理念。利用智能订单履行软件可识别无需拣选的机会。通过对客户需求进行分析与交叉配对，就可在拣选一位客户货品的同时，也完成了另一项拣选作业。

这一理念目的可通过人工拣选或采用机器拣选等2种方式实现。这一技术既可用于混箱拣选，也可用于整层拣选作业，两者的拣选效率均可提高到每小时1400箱以上。

3、采用缓存与排序技术避免行走，有助于货到人拣选发挥更大优势

这一最新、最独特的配送物流理念是彻底避免行走。货到人拣选技术已有多年的应用史，但现在真正使之具有实用性的还在于计算机的强大能力以及全新的缓存与排序系统。现代化存取引擎和排序技术带来了一场变革。高密度高效自动化立体仓库(ASRS)现在按需处理大量货品，可选料箱或托盘方式将货品送至拣选点或堆放点。
