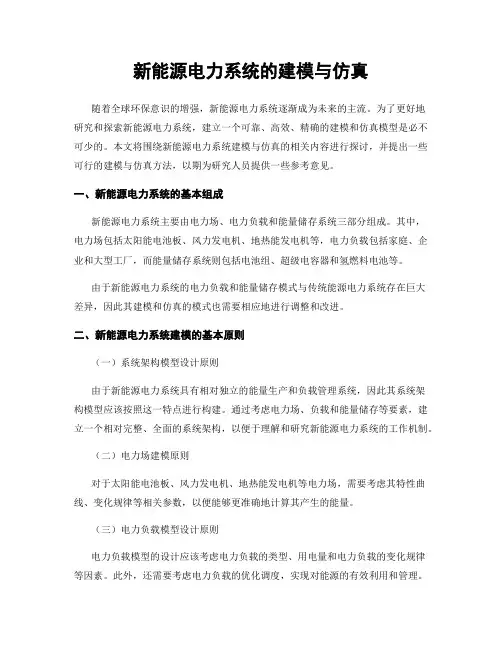

新能源电力系统的建模与仿真随着全球环保意识的增强，新能源电力系统逐渐成为未来的主流。
为了更好地研究和探索新能源电力系统，建立一个可靠、高效、精确的建模和仿真模型是必不可少的。
本文将围绕新能源电力系统建模与仿真的相关内容进行探讨，并提出一些可行的建模与仿真方法，以期为研究人员提供一些参考意见。
一、新能源电力系统的基本组成新能源电力系统主要由电力场、电力负载和能量储存系统三部分组成。
其中，电力场包括太阳能电池板、风力发电机、地热能发电机等，电力负载包括家庭、企业和大型工厂，而能量储存系统则包括电池组、超级电容器和氢燃料电池等。
由于新能源电力系统的电力负载和能量储存模式与传统能源电力系统存在巨大差异，因此其建模和仿真的模式也需要相应地进行调整和改进。
二、新能源电力系统建模的基本原则（一）系统架构模型设计原则由于新能源电力系统具有相对独立的能量生产和负载管理系统，因此其系统架构模型应该按照这一特点进行构建。
通过考虑电力场、负载和能量储存等要素，建立一个相对完整、全面的系统架构，以便于理解和研究新能源电力系统的工作机制。
（二）电力场建模原则对于太阳能电池板、风力发电机、地热能发电机等电力场，需要考虑其特性曲线、变化规律等相关参数，以便能够更准确地计算其产生的能量。
（三）电力负载模型设计原则电力负载模型的设计应该考虑电力负载的类型、用电量和电力负载的变化规律等因素。
此外，还需要考虑电力负载的优化调度，实现对能源的有效利用和管理。
（四）能量储存模型建立原则能量储存模型的建立应该考虑电池组、超级电容器和氢燃料电池等能量储存系统的参数和特性曲线。
此外，还需要考虑储能系统的容量、充放电效率以及损耗等因素。
三、新能源电力系统仿真的基本步骤新能源电力系统的仿真模型应该包括系统架构模型、电力场模型、电力负载模型和能量储存模型等模型。
其仿真步骤如下：（一）系统初始化：定义新能源电力系统的基本参数，包括电力场、电力负载和能量储存系统等参数。
电网电力行业的电力系统建模与仿真电力系统是指由发电机组、变电站、输电线路和配电网等组成的能源供应网络。
为了保证电力系统的正常运行，需要进行系统建模与仿真，以进行系统分析、优化调度和故障检测等工作。
本文将介绍电网电力行业中的电力系统建模与仿真的相关内容。
1. 电力系统建模：电力系统建模是指将电力系统抽象为数学模型，以描述系统的结构、参数和运行特性。
电力系统建模可以分为以下几个方面：（1）发电机组建模：将发电机组抽象为数学模型，描述其发电能力、燃料消耗和响应速度等特性。
（2）变电站建模：将变电站抽象为数学模型，描述变压器、电容器、电容器等设备的参数和运行状态。
（3）输电线路建模：将输电线路抽象为数学模型，描述线路的电阻、电抗和电容等参数，以及电流、电压的传输特性等。
（4）配电网建模：将配电网抽象为数学模型，描述各个节点之间的连接关系、电流分配和功率损耗等。
2. 电力系统仿真：电力系统仿真是指利用电力系统的数学模型，通过计算机模拟系统状态的变化和运行特性，以便进行系统分析、优化调度和故障检测等工作。
电力系统仿真可以分为以下几个方面：（1）稳态仿真：通过计算系统的节点电压、线路功率和电流等参数，以模拟系统的稳态运行状态。
稳态仿真可以用于系统的功率分配、损耗计算和负荷预测等工作。
（2）暂态仿真：通过计算系统的节点瞬时电压、电流和功率等参数，以模拟系统的暂态运行过程。
暂态仿真可以用于系统的故障分析、电力质量评估和设备保护等工作。
（3）电磁暂态仿真：通过计算系统的电磁场分布、电磁参数和耦合效应等，以模拟系统的电磁暂态行为。
电磁暂态仿真可以用于系统的雷击分析、电磁干扰评估和设备抗扰性设计等工作。
（4）动态仿真：通过计算系统的节点动态响应、发电机动作和功率变化等，以模拟系统的动态运行过程。
动态仿真可以用于系统的频率响应、电压稳定和系统稳定性评估等工作。
3. 电力系统建模与仿真工具：电力系统建模与仿真工具是指利用计算机软件实现电力系统建模与仿真的工具。

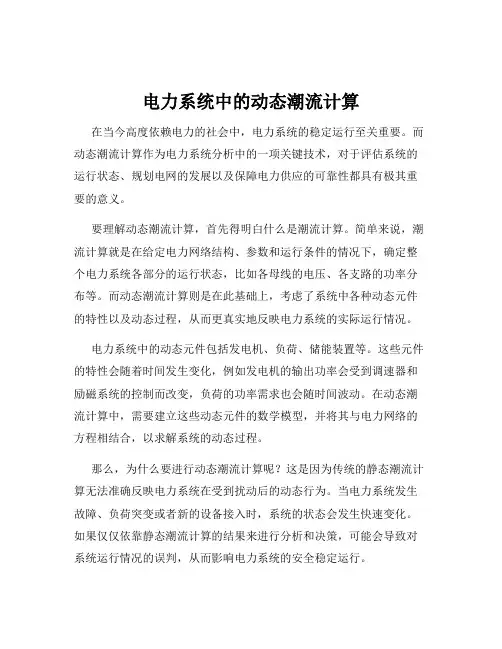

电力系统中的动态潮流计算在当今高度依赖电力的社会中，电力系统的稳定运行至关重要。
而动态潮流计算作为电力系统分析中的一项关键技术，对于评估系统的运行状态、规划电网的发展以及保障电力供应的可靠性都具有极其重要的意义。
要理解动态潮流计算，首先得明白什么是潮流计算。
简单来说，潮流计算就是在给定电力网络结构、参数和运行条件的情况下，确定整个电力系统各部分的运行状态，比如各母线的电压、各支路的功率分布等。
而动态潮流计算则是在此基础上，考虑了系统中各种动态元件的特性以及动态过程，从而更真实地反映电力系统的实际运行情况。
电力系统中的动态元件包括发电机、负荷、储能装置等。
这些元件的特性会随着时间发生变化，例如发电机的输出功率会受到调速器和励磁系统的控制而改变，负荷的功率需求也会随时间波动。
在动态潮流计算中，需要建立这些动态元件的数学模型，并将其与电力网络的方程相结合，以求解系统的动态过程。
那么，为什么要进行动态潮流计算呢？这是因为传统的静态潮流计算无法准确反映电力系统在受到扰动后的动态行为。
当电力系统发生故障、负荷突变或者新的设备接入时，系统的状态会发生快速变化。
如果仅仅依靠静态潮流计算的结果来进行分析和决策，可能会导致对系统运行情况的误判，从而影响电力系统的安全稳定运行。
动态潮流计算的方法多种多样，常见的有基于时域仿真的方法和基于状态空间模型的方法。
基于时域仿真的方法通过对电力系统的微分方程和代数方程进行数值积分，逐步求解系统在不同时刻的状态。
这种方法能够详细地模拟系统的动态过程，但计算量较大，耗时较长。
基于状态空间模型的方法则将电力系统的动态方程转化为状态空间形式，通过求解状态方程来获取系统的动态特性。
这种方法计算效率较高，但对于复杂的电力系统模型，建立准确的状态空间模型可能会比较困难。
在实际应用中，动态潮流计算面临着诸多挑战。
一方面，电力系统的规模越来越大，结构越来越复杂，这使得模型的建立和求解变得更加困难。
新型电力系统电磁暂态数模混合仿真技术及应用嘿，咱今儿个就来唠唠这个新型电力系统电磁暂态数模混合仿真技术及应用。
你说这电力系统，那可就像是咱生活的隐形大管家呀！没有它，咱的日子得乱套咯！这新型电力系统电磁暂态数模混合仿真技术，那可真是个厉害的角色呢！它就好比是电力世界里的一位超级侦探，能把那些复杂的电磁现象给摸得透透的。
你想想看，电在电线里跑来跑去，那速度快得跟闪电似的，咱肉眼哪能看得清啊！但有了这技术，嘿，就像是给咱配上了一副超级眼镜，啥都能看得明明白白。
它能在虚拟的世界里模拟出各种电力运行的情况，就像给电力系统拍了一部超级大片。
咱工程师们就能通过这个大片，提前发现问题，解决问题。
不然等真出了毛病，那可就麻烦大啦！这就好比你要出远门，提前知道路上哪有坑洼，咱就能绕着走，不至于掉坑里不是？而且啊，这技术的应用那可广泛了去了。
在电力系统的设计、运行和维护中，那都是大功臣呢！它能帮咱设计出更高效、更稳定的电力系统，让咱的电用起来更舒心。
就像给咱的家装修一样，有了好的设计，住起来才舒服嘛！在运行的时候呢，它能实时监控，一旦有啥风吹草动，马上就能察觉，这多厉害呀！维护的时候呢，它能告诉咱哪儿该修了，哪儿得注意了，这不是省了好多事儿嘛！咱再想想，现在的生活，啥能离得开电呀！家里的电器，路上的电车，工厂里的机器，哪一个不是靠电来驱动的。
要是没有这先进的仿真技术，电出了问题，那咱的生活不就乱了套啦！那冰箱里的食物不就坏了，电车不就跑不动了，工厂不就没法生产了。
哎呀呀，那可真是不敢想啊！这新型电力系统电磁暂态数模混合仿真技术，就是咱电力世界的守护者呀！它让电变得更可靠，更安全，让咱的生活能稳稳当当的。
它就像一个默默奉献的英雄，在背后为咱的美好生活保驾护航。
所以说呀，咱可得好好重视这技术，让它不断发展，不断进步。
让它为咱的生活带来更多的便利和保障。
咱也得感谢那些研究这技术的科学家和工程师们，是他们的智慧和努力，才有了这么厉害的技术。

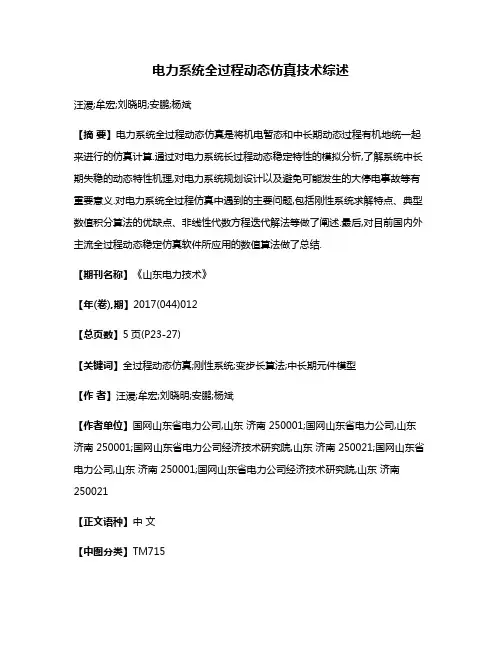

电力系统全过程动态仿真技术综述汪湲;牟宏;刘晓明;安鹏;杨斌【摘要】电力系统全过程动态仿真是将机电暂态和中长期动态过程有机地统一起来进行的仿真计算.通过对电力系统长过程动态稳定特性的模拟分析,了解系统中长期失稳的动态特性机理,对电力系统规划设计以及避免可能发生的大停电事故等有重要意义.对电力系统全过程仿真中遇到的主要问题,包括刚性系统求解特点、典型数值积分算法的优缺点、非线性代数方程迭代解法等做了阐述.最后,对目前国内外主流全过程动态稳定仿真软件所应用的数值算法做了总结.【期刊名称】《山东电力技术》【年(卷),期】2017(044)012【总页数】5页(P23-27)【关键词】全过程动态仿真;刚性系统;变步长算法;中长期元件模型【作者】汪湲;牟宏;刘晓明;安鹏;杨斌【作者单位】国网山东省电力公司,山东济南 250001;国网山东省电力公司,山东济南 250001;国网山东省电力公司经济技术研究院,山东济南 250021;国网山东省电力公司,山东济南 250001;国网山东省电力公司经济技术研究院,山东济南250021【正文语种】中文【中图分类】TM715随着特高压骨干电网和智能电网的快速建设、直流输电技术的迅猛发展、分布式发电和新能源技术的广泛应用，我国电网将形成规模巨大的特高压交直流复杂混联系统［1-3］。
系统结构、运行方式和动态行为更加复杂化。
系统在暂态稳定后的中长期稳定问题逐渐成为威胁电力系统安全稳定运行的主要原因。
国内外发生过多起大停电事故，其特点之一为持续时间长，大量中长期元件和控制措施发生作用［4-10］。
电力系统是典型的刚性非线性系统，仿真模型的时间常数差异很大，是快动态过程和慢动态过程的结合体。
若要俘获快动态过程，达到足够的仿真精度，仿真步长要足够小；要追逐慢动态过程，仿真时间又要足够长。
这本身是一个矛盾体。
传统的暂态稳定不仅无法模拟锅炉、AGC控制等中长期模型和控制措施，且要利用小步长仿真长过程动态计算代价相当大。

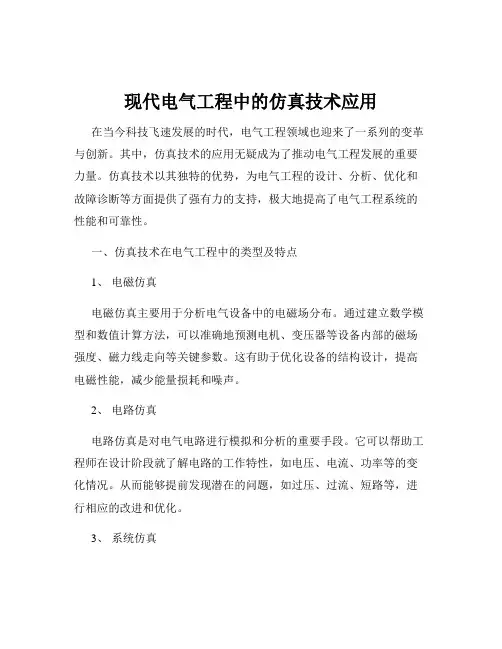

现代电气工程中的仿真技术应用在当今科技飞速发展的时代，电气工程领域也迎来了一系列的变革与创新。
其中，仿真技术的应用无疑成为了推动电气工程发展的重要力量。
仿真技术以其独特的优势，为电气工程的设计、分析、优化和故障诊断等方面提供了强有力的支持，极大地提高了电气工程系统的性能和可靠性。
一、仿真技术在电气工程中的类型及特点1、电磁仿真电磁仿真主要用于分析电气设备中的电磁场分布。
通过建立数学模型和数值计算方法，可以准确地预测电机、变压器等设备内部的磁场强度、磁力线走向等关键参数。
这有助于优化设备的结构设计，提高电磁性能，减少能量损耗和噪声。
2、电路仿真电路仿真是对电气电路进行模拟和分析的重要手段。
它可以帮助工程师在设计阶段就了解电路的工作特性，如电压、电流、功率等的变化情况。
从而能够提前发现潜在的问题，如过压、过流、短路等，进行相应的改进和优化。
3、系统仿真系统仿真是对整个电气工程系统进行建模和分析。
包括电力系统、自动化控制系统等。
可以模拟系统在不同工况下的运行状态，评估系统的稳定性、可靠性和动态性能。
为系统的规划、运行和控制提供科学依据。
仿真技术的特点在于其高效性、准确性和灵活性。
它能够在短时间内对复杂的电气系统进行大量的模拟计算，提供详细准确的结果。
同时，还可以方便地修改模型参数和边界条件，以适应不同的设计需求和场景。
二、仿真技术在电气工程设计中的应用在电气工程设计阶段，仿真技术发挥着至关重要的作用。
例如，在电机设计中，利用电磁仿真可以精确地计算出电机的磁场分布、转矩特性和效率等参数。
从而优化电机的极数、绕组结构和磁路设计，提高电机的性能和效率。
对于电力变压器的设计，仿真技术可以帮助分析铁芯的磁通分布、绕组的漏磁情况以及热点温度等。
有助于合理选择铁芯材料、绕组匝数和冷却方式，确保变压器的安全可靠运行。
在电力电子电路设计中，电路仿真能够预测电路中各元件的电压电流应力，选择合适的元件参数和拓扑结构。
避免在实际运行中出现元件损坏、电磁干扰等问题。
电力系统仿真软件的运用与比较电力系统仿真软件在电力系统的规划、设计和运行中具有重要意义。
通过对电力系统的仿真模拟，我们可以预测和评估各种电力系统配置的性能表现，优化系统设计，提高系统稳定性与可靠性。
本文将介绍常用的电力系统仿真软件，分析其优缺点，并比较其在不同运用场景下的表现。
PSS/E：PSS/E是一款功能强大的电力系统仿真软件，由美国电力科学研究院开发。
它支持多种仿真模型，如发电机、变压器、负荷等，可以模拟复杂的电力系统稳态和动态行为。
PSS/E的优点是精度高、速度快、稳定性好，缺点是价格昂贵，且对用户的要求较高。
MATLAB/Simulink：MATLAB/Simulink是MathWorks公司开发的著名仿真软件，可以用于各种动态系统的建模与仿真。
它支持自定义模型库，用户可以根据需要创建自己的模型。
MATLAB/Simulink的优点是易学易用、模块丰富、功能强大，缺点是对于某些特定领域的模型库支持不够完善。
ETAP：ETAP是一款广受欢迎的电力系统仿真软件，由美国ETAP公司开发。
它支持电力系统的稳态和暂态仿真，具有强大的分析功能和广泛的设备模型库。
ETAP的优点是界面友好、操作简单、支持广泛，缺点是价格较高，且可能存在一定的学习曲线。
电力系统仿真软件在以下几个方面有广泛运用：动态模拟：通过对电力系统的动态模拟，我们可以研究不同运行条件下的系统性能，如故障恢复、负荷波动等。
稳态分析：稳态分析有助于我们了解电力系统的长期运行状态，优化系统配置，提高电力系统的稳定性。
电机启动：电机启动过程中可能会对电力系统产生较大冲击，通过仿真软件可以预测和评估不同启动方案对系统的影响。
我们将使用不同仿真软件对同一电力系统进行仿真，并对结果进行比较。
在动态模拟方面，PSS/E和MATLAB/Simulink均表现出较高的精度和速度，而ETAP在这方面略逊一筹。
在稳态分析方面，PSS/E和ETAP的结果相近，但MATLAB/Simulink在一些关键参数的模拟上存在一定误差。
电力系统稳定性分析与仿真一、引言电力系统是一个包括发电、输电、配电和电能消费等环节的复杂系统，它的稳定性是保持电力系统顺利运行的基础。
经过多年的发展，电力系统稳定性分析与仿真已成为电力系统研究领域的一个重要分支。
本文主要阐述电力系统稳定性的概念、分析方法和仿真技术。
二、电力系统稳定性概述电力系统稳定性是指电力系统在一定负荷和故障条件下，维持电压、频率、功率的稳定性的能力。
电力系统稳定性的主要目标是保持电网电压和频率在合理范围内，同时保障电力系统的安全稳定运行。
电力系统稳定性分为静态稳定和动态稳定两类。
静态稳定是指电力系统在任何故障和负荷转移后，保持电网电压和功率恢复到稳定状态的能力。
动态稳定是指电力系统在发生故障后，能够通过调节机组和系统控制措施保持电网频率和电压在合理范围内。
三、电力系统稳定性分析方法1.幅值-相角法幅值-相角法是电力系统最基本的稳定分析方法。
它通过估算系统中发电机和负载复合阻抗来判断系统的稳定性。
在幅值-相角法中，对系统进行线性化处理，然后求解线性方程组，计算出状态矩阵的特征值和特征向量。
系统稳定性的判断可根据特征值的实部和虚部来进行。
2.双励磁闭环法双励磁闭环法是一种模拟电力系统运行的动态稳定分析方法。
它采用复杂的数值计算方法，计算出系统电能转移过程中的电磁瞬态响应。
这种方法是解决电力系统动态稳定问题的有效方法之一。
3.吸收型无功补偿方法吸收型无功补偿方法是一种重要的电力系统静态稳定分析方法。
它通过补偿电力系统中的无功电流，消除发生故障的可能性。
这种方法通过改变发电机的励磁电流，使系统电压能够恢复到稳定状态。
四、电力系统稳定性仿真技术电力系统稳定性仿真技术是电力系统稳定性分析中最重要的一环。
仿真技术可以对电力系统稳定性进行全面的评估和分析，从而提供必要的决策参考。
常见的电力系统稳定性仿真软件包括PowerFactory、PSCAD、EMTP、DIgSILENT等。
1.PowerFactoryPowerFactory是一款功能强大的电力系统稳定性仿真软件，它能够处理电网短路、丢电、风险评估等问题。
虚拟现实技术在电力能源行业的仿真应用虚拟现实技术在电力能源行业的仿真应用随着科技的不断进步，虚拟现实（Virtual Reality，简称VR）技术逐渐走入人们的视野。
作为一种通过计算机生成的仿真环境，虚拟现实技术在电力能源行业的应用也变得越来越广泛。
本文将探讨虚拟现实技术在电力能源行业的仿真应用，并剖析其对该行业的重要意义。
一、虚拟现实技术在电力设备仿真上的应用1. 电力设备的设计与模拟虚拟现实技术可通过建立全景、立体三维场景，使得电力设备的设计与模拟成为可能。
设计师们可以在虚拟现实环境下进行电力设备的操作和功能模拟，以测试其性能和可靠性。
这种虚拟的模拟环境能够准确地展现电力设备的运行状态，帮助设计师们更好地优化和改进产品。
2. 虚拟训练与操作电力能源行业对于操作人员的培训要求非常高，虚拟现实技术为电力设备操作培训提供了良好的平台。
通过虚拟现实技术，操作人员可以在仿真环境中进行各种操作，从而熟练掌握设备的使用方法以及应对各种异常情况的能力。
这种虚拟训练模式还具备灵活性和安全性，可以大大降低实际操作训练中的风险成本。
二、虚拟现实技术在电力工程建设中的应用1. 建筑场景模拟在电力工程建设的初期，虚拟现实技术可以通过建筑场景模拟，为工程师们提供更清晰的设计思路。
工程师们可以在虚拟环境中对建筑场景进行实时演示和调整，以减少设计误差，提高工程质量。
2. 施工与维护仿真电力工程建设完成后，虚拟现实技术可以为施工和维护人员提供重要的辅助。
通过虚拟现实技术，施工人员可以在仿真环境中进行精确的定位和操作，以确保施工的准确性和高效性。
维护人员也可以通过虚拟现实技术进行设备的检修和保养，提高电力设备的可靠性和使用寿命。
三、虚拟现实技术在电力系统仿真上的应用1. 电网模拟与优化虚拟现实技术在电力系统仿真中的应用，可以模拟电力系统运行过程中的各种复杂情况，以及电力负荷的动态变化。
通过对电力系统进行虚拟现实仿真，可以提前发现潜在问题，为系统的优化提供依据，同时降低因不当操作而造成的风险。

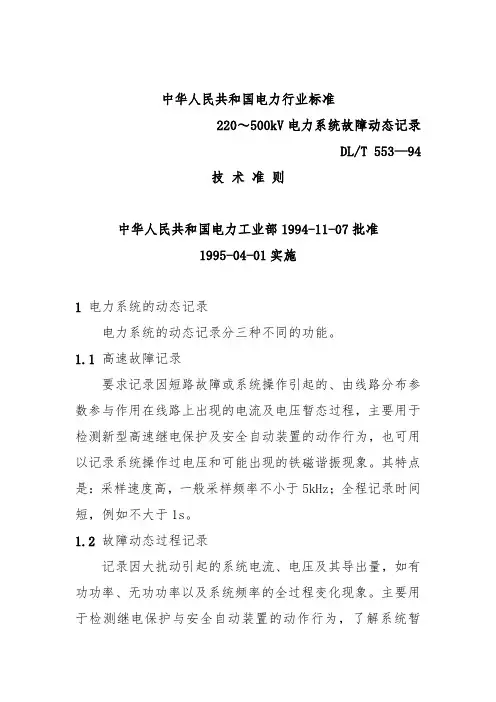

中华人民共和国电力行业标准220～500kV电力系统故障动态记录DL/T 553—94技术准则中华人民共和国电力工业部1994-11-07批准1995-04-01实施1电力系统的动态记录电力系统的动态记录分三种不同的功能。
1.1高速故障记录要求记录因短路故障或系统操作引起的、由线路分布参数参与作用在线路上出现的电流及电压暂态过程，主要用于检测新型高速继电保护及安全自动装置的动作行为，也可用以记录系统操作过电压和可能出现的铁磁谐振现象。
其特点是：采样速度高，一般采样频率不小于5kHz；全程记录时间短，例如不大于1s。
1.2故障动态过程记录记录因大扰动引起的系统电流、电压及其导出量，如有功功率、无功功率以及系统频率的全过程变化现象。
主要用于检测继电保护与安全自动装置的动作行为，了解系统暂(动)态过程中系统中各电参量的变化规律，校核电力系统计算程序及模型参数的正确性。
其特点是采样速度允许较低，一般不超过1.0kHz，但记录时间长，要直到暂态和频率大于0.1Hz的动态过程基本结束时才终止。
已在系统中普遍采用的各种类型的故障录波器及事件顺序记录仪均属于此一类别。
1.3长过程动态记录在发电厂，主要用于记录诸如汽流、汽压、汽门位置，有功及无功功率输出，转子转速或频率以及主机组的励磁电压；在变电所，则用于记录主要线路的有功潮流、母线电压及频率、变压器电压分接头位置以及自动装置的动作行为等。
其特点是采样速度低(数秒一次)，全过程时间长。
2对电力系统故障动态过程记录的基本要求电力系统故障动态过程记录的主要任务是，记录系统大扰动如短路故障、系统振荡、频率崩溃、电压崩溃等发生后的有关系统电参量的变化过程及继电保护与安全自动装置的动作行为。
2.1当系统发生大扰动，包括在远方故障时，能自动地对扰动的全过程按要求进行记录，并当系统动态过程基本终止后，自动停止记录。
2.2存储容量应足够大，当系统连续发生大扰动时，应能无遗漏地记录每次系统大扰动发生后的全过程数据，并按要求输出历次扰动后的系统电参数(I、U、P、Q、f)及保护装置和安全自动装置的动作行为。
电气工程中的电力系统暂态分析技术使用教程电力系统暂态分析技术是电气工程领域中重要的工具和方法之一，用于研究电力系统中的短暂和瞬时现象。
在电力系统运行和设计中，暂态分析技术能够帮助工程师们理解电力系统的动态行为，并预测和解决潜在的问题。
本文将介绍电力系统暂态分析技术的基本原理和常见的应用。
电力系统暂态分析技术是一种用于模拟电力系统瞬态现象的数值计算方法。
它基于电力系统各个组件的动态方程，并运用数学方法求解这些方程，从而得到电力系统在瞬态过程中的电压、电流、功率等参数的变化情况。
通过分析这些参数的变化，可以研究和评估电力系统在故障和突发事件发生时的动态响应，并采取相应的措施保证电力系统的安全运行。
电力系统暂态分析技术主要应用于以下几个方面：1. 短路分析：在电力系统中，发生短路故障是常见的情况。
通过暂态分析技术，可以模拟短路故障发生时电力系统的动态响应，预测短路电流的大小和变化趋势，评估设备的承受能力，并采取相应的保护措施，防止故障蔓延和设备损坏。
2. 过电压分析：电力系统中的过电压问题可能导致设备击穿和损坏。
通过暂态分析技术，可以模拟电力系统中过电压的产生和传播过程，评估设备的耐压能力，并采取必要的保护措施，防止设备被损坏，保障电力系统的可靠运行。
3. 阻尼振荡分析：在电力系统运行过程中，可能出现振荡现象，例如低频振荡和高频振荡。
通过暂态分析技术，可以模拟电力系统中的振荡过程，评估振荡的频率和幅值，找出振荡的原因，并采取措施阻尼振荡，保证电力系统的稳定性。
4. 负荷变化分析：电力系统中的负荷变化会对电压和频率产生影响，可能导致设备的过载和不稳定运行。
通过暂态分析技术，可以模拟负荷变化对电力系统的影响，评估设备的安全运行状况，并采取措施调整电力系统的运行参数，以适应负荷变化。
在进行电力系统暂态分析时，需遵循以下步骤：1. 收集系统数据：收集电力系统的拓扑图、线路参数、设备参数等相关数据，并建立电力系统的模型。
电力系统稳态与动态调度技术随着社会的发展和人民对电力的需求不断增长，电力系统的稳定运行变得至关重要。
为了保证电力系统的可靠性和稳定性，电力系统稳态与动态调度技术成为了研究和实践的重要领域。
在本文中，我将详细介绍电力系统稳态与动态调度技术的背景、原理和应用。
电力系统稳态调度是指在运营过程中，根据负荷需求和各种约束条件，通过合理配置发电设备的出力、输电线路的潮流分布以及电网拓扑结构，使得电力系统达到经济、安全和环保的目标。
稳态调度旨在使电力系统满足用户对电能的需求，同时最小化运行成本，保障电网运行的安全性。
稳态调度通常包括发电机组出力的优化、输电线路潮流分布的优化以及电网拓扑结构的确定等方面。
电力系统动态调度是指在电力系统发生故障或突发事件时，通过快速响应和调整电力系统的运行状态和参数，保证系统在最短时间内恢复到正常工作状态，并保证电网的稳定运行。
动态调度具有灵活、及时和准确的特点，在电力系统故障恢复、负荷频率控制以及电力市场运行等方面起着关键作用。
在电力系统稳态调度中，一个重要任务是发电机组出力的优化。
发电机组的输出功率必须满足负荷需求，同时最小化燃料成本和环境污染。
为了实现这一目标，稳态调度中引入了经济调度方法。
经济调度基于电力市场运行的原则，通过统计分析和优化算法，确定发电机组的最佳运行模式和输出功率。
这种方法可以显著降低系统的运行成本，提高电力系统的经济效益。
另一个重要的稳态调度任务是输电线路潮流分布的优化。
输电线路的潮流分布直接影响电力系统的稳定性和各节点的电压稳定性。
在稳态调度中，需要通过调整输电线路的参数，如输电容量和线路导纳等，以减少潮流损耗、提高电网的输电能力。
为了实现这一目标，稳态调度中引入了潮流分布优化算法。
这种算法可以通过模拟和计算，确定输电线路的最佳参数配置，从而改善电力系统的稳态运行。
在电力系统动态调度中，一个重要任务是故障恢复。
故障指的是电力系统中发生的各种故障，如线路短路、发电机失效等。
电力系统稳定性分析的系统仿真方法稳定性分析是电力系统运行与控制中的重要环节，直接关乎系统的可靠性和安全性。
在稳定性分析中，系统仿真方法具有广泛的应用，能够准确模拟电力系统的动态响应和稳定性特性。
本文将介绍电力系统稳定性分析中常用的系统仿真方法。
一、概述电力系统稳定性分析旨在评估系统在各种扰动条件下的稳定性能力，包括暂态稳定性和动态稳定性。
传统的基于解析计算的方法在复杂系统中存在计算量大、求解时间长等问题，而系统仿真方法通过建立电力系统的动态数学模型，模拟电力系统运行的各种特性，能够更加准确地分析系统的稳定性。
二、系统仿真方法1. 状态空间法状态空间法是电力系统仿真中常用的一种方法，通过建立系统的状态空间方程，描述系统的状态变化和控制策略。
在仿真过程中，可以根据系统的实际运行情况调整状态空间方程的参数，以达到更真实的仿真结果。
状态空间法在系统较大、复杂的情况下有较好的适用性。
2. 时域法时域法是一种基于传递函数的仿真方法，将系统的微分方程转化为代数方程，通过求解代数方程来得到系统的响应。
时域法能够较为直观地模拟系统的动态过程，并可以考虑非线性特性的影响。
在电力系统稳定性分析中，时域法往往用于评估系统在大范围扰动下的动态稳定性。
3. 频域法频域法是一种通过频率响应来分析系统稳定性的仿真方法。
通过将系统的输入和输出信号进行傅里叶变换，得到系统的频率响应函数，从而评估系统在不同频率下的稳定性。
频域法适用于频率控制方案的设计和优化，能够提供系统对频率扰动的响应特点。
4. 蒙特卡洛法蒙特卡洛法是一种基于随机抽样的仿真方法，通过随机模拟系统输入和参数的不确定性，来评估系统的稳定性。
蒙特卡洛法能够考虑到系统各种不确定性因素的影响，并能够给出系统的概率稳定性指标。
在电力系统规划和可靠性评估中，蒙特卡洛法具有重要的应用价值。
三、仿真实例为了验证系统仿真方法的有效性，以一台发电机的暂态稳定性为例进行仿真分析。
首先，建立发电机的动态数学模型，包括转子、励磁系统和并联传动系统等。
电气工程与自动化工程的仿真与模拟技术电气工程与自动化工程领域中，仿真与模拟技术扮演着重要的角色。
通过仿真与模拟技术，工程师能够在设计和开发阶段预测系统行为、优化性能，并减少实际测试的成本和时间。
本文将从不同的角度介绍电气工程与自动化工程中的仿真与模拟技术的应用。
一、仿真与模拟技术在电气工程中的应用1. 电路仿真电路仿真是电气工程中最常见的仿真技术之一。
通过在计算机上建立电路模型，仿真软件可以帮助工程师分析电路的性能、稳定性和响应。
例如，可以使用仿真软件模拟信号传输、电流分布和电压波动等各种情况，从而评估电路设计的优劣。
2. 电力系统仿真对于电力系统工程师来说，仿真技术是实施电力系统的设计、规划和操作的关键。
电力系统仿真软件可以模拟电力系统的运行并评估电力负荷的变化对系统的影响。
通过仿真，工程师可以识别潜在的问题，并提出改进方案，以确保电力系统的稳定性和可靠性。
3. 电机仿真在电机设计过程中，仿真技术可以帮助工程师预测电机的性能、效率和响应。
通过电机仿真软件，工程师可以进行电机参数优化、电磁场模拟和转子动态响应仿真等，以改进电机设计，并提高电机的性能和效率。
二、仿真与模拟技术在自动化工程中的应用1. 控制系统仿真控制系统仿真是自动化工程中广泛使用的技术之一。
通过建立系统动态模型，仿真软件可以模拟控制系统的行为，并评估不同的控制算法和参数配置对系统性能的影响。
这有助于工程师设计和调试控制系统，以实现所需的响应和稳定性。
2. 过程仿真在工业自动化领域，过程仿真技术可以模拟和优化工业过程的运行。
通过建立过程模型，仿真软件可以帮助工程师了解和分析不同变量之间的相互作用，并在实际系统运行之前预测系统的性能和效率。
例如，在化工领域，过程仿真可以帮助工程师优化生产过程、减少能耗和提高产品质量。
3. 机器人仿真机器人仿真技术在自动化工程中扮演着重要的角色。
通过机器人仿真软件，工程师可以模拟机器人的运动、感知和控制，以评估机器人任务的可行性和效率。
电力系统仿真用负荷模型建模技术要求下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!电力系统仿真用负荷模型建模技术要求电力系统仿真在能源领域中扮演着至关重要的角色。
电力系统仿真与建模电力系统是现代社会不可或缺的基础设施之一，它为各行各业提供了稳定可靠的电力供应。
然而，电力系统的设计与运行并非易事，需要借助电力系统仿真与建模技术来进行分析、优化和预测。
本文将探讨电力系统仿真与建模的重要性、方法和应用。
一、电力系统仿真与建模的重要性电力系统仿真与建模是电力系统工程师的重要工具之一。
通过对电力系统进行仿真与建模，可以更好地理解和分析电力系统的运行特性、稳定性和可靠性。
此外，仿真与建模还可以帮助工程师进行电力系统的规划、设计和运营管理，提高电力系统的效率和可持续性。
二、电力系统仿真与建模的方法1. 模型建立：电力系统仿真与建模的第一步是建立系统模型。
模型可以从整体到局部进行建立，包括发电机、变压器、输电线路、配电网等各个组成部分。
模型的建立需要考虑电力系统的各种运行条件和参数，如电压、电流、功率等。
2. 参数估计：在建立模型的过程中，需要对电力系统的各种参数进行估计。
这些参数包括电阻、电感、电容等，它们对电力系统的运行特性和稳定性有着重要影响。
参数估计需要借助实测数据和统计分析方法，确保模型的准确性和可靠性。
3. 仿真分析：建立完成的电力系统模型可以进行仿真分析。
仿真分析可以模拟电力系统在不同工况下的运行情况，如负载变化、故障发生等。
通过仿真分析，可以评估电力系统的稳定性、可靠性和经济性，并找出潜在问题和改进方案。
4. 优化设计：仿真分析的结果可以为电力系统的优化设计提供参考。
优化设计包括电力系统的规模、结构和运行策略等方面的优化，旨在提高电力系统的效率和可持续性。
通过仿真与建模，可以评估不同设计方案的性能，并选择最优方案进行实施。
三、电力系统仿真与建模的应用1. 电力系统规划：电力系统仿真与建模可以为电力系统的规划提供支持。
通过仿真与建模，可以评估电力系统的承载能力、供电可靠性和经济性，为电力系统的规模和结构确定提供参考。
2. 电力系统运行管理：仿真与建模可以帮助电力系统运行管理人员进行运行状态监测和故障诊断。
电力系统动态模拟技术王!强!兰州理工大学电气工程与信息工程学院"兰州730050#
摘!要:介绍了基于COM(串行通信端口)的分布式电力系统动态模拟技术和基于PLC(可编程逻辑控制器)的多层数字控制网络电力系统动态模拟控制技术的基本结构和技术要点o其中前者的硬件为模块式结构 软件为组件
容器中的若干组件库;后者则用多层数字控制网提高了系统的可靠性~灵活性和可扩展性o关键词:电力系统动态模拟;COM;数字仿真;PLC
中图分类号:TM711文献标识码: 文章编号:1003-6520 2005)09-0081-03
DynamicSimulationTechnologyofelectricPowerSystem
W NG iang
(ElectricalEngineeringandInformationSchoolofLanzhouuniversity Lanzhou730050 China)
Abstract:ThispaperintroducesthesituationofdynamicsimulationofpoWersystem designofpoWerdistributionsystemdynamicsimulationbasedonCOMandamultilayerdigitalcontrolnetWorkmethodbasedonPLC Whichu-sesdigitaltechnologynestedofthetraditionanalogcyaniccontrolmethod.finally theprospectoftechnologypoW-ersystemdynamicsimulationisgivenbasedonthecomparisonofpoWersystemdynamicsimulationWiththedigitalsimulationmodelofpoWersystem.Keywords:poWersystemdynamicsimulation COM digitalsimulationmodel.
0!引!
言
电力系统是发电厂~电力网和电力负荷组成的电能生产~输送和应用转化的统一系统 发~输~用电是同一瞬间进行并完成的连续过程o电力系统中各电气设备或直接连接或相互电磁耦合 系统实际试验非常困难 绝大多数试验都在仿真模型上进行 电力系统动态模拟就是一种用于研究电力系统动态特性的物理模拟o近年来计算机软硬件技术的应用使电力系统动态模拟技术在软硬件平台测控统一模型~分布式网络测量系统~仿真器中虚拟现实技术及多媒体技术的应用~智能仿真尤其是人-机复杂大系统的建模和仿真等方面取得了迅猛发展[1!5]o基于网络的测量系统是当今的研究热点 它消除了测控系统中各类模板的集成以及在异构和分布环境下设备互连~传输介质共享~数据通信和设备操作等问题 符合当前设计开放性的原则o本文主要介绍基于COM分布式的和基于PLC的两种电力系统动态模拟控制技术o前者是用于创建可相互作用的~二进制软件组件的~面向对象的系统 它突破了面向对象代码级共享的不足 采用二进制共享 是面向对象技术的最新发展 可使新组件取代原组件而不影响程序 增强了程序的扩展性 具有开放性~灵活性~可管理性~安全性和透明性等特点 在组件构建的框架下 一个庞大的系统分成多个组件 每个组件保证一定的独立性;后者则是工业领域常用的控制模块 支持Ethernet~DeviceNet~Modb-us等多种通信方式 自带以太网接口 可在编程软件中设置网络参数且性能稳定 可重复编程ol!基于COM的分布式电力系统动态模拟技术
1.1!
硬件系统
基于COM技术的分布式电力系统动态模拟技术[6!8]的硬件设计(见图1)抛弃传统集中插板的工控机数据采集方式而用模块化结构 被测单元为单独的内含高性能微机的数据采集模块 可采集模拟量~开关量~脉冲量 并具有远动功能 实现了分布智能化~测量转换一体化的面向对象技术特征o模块提供一网络接口 执行主机命令~上传数据给主机并按实况连接发电机~变压器~输电线路等单元型号o
图l!动模测试系统硬件组成图Fig.l!Hardwareofdynamicsimulationsystem1.2!
软件设计
由输入输出组件~界面组件~算法组件~决策组
.18.!!第31卷第9期2005年!!9月高!电!压!技!术
~ighvoltageEngineeringvol.31No.9Sep.!2005件等组件库组成的软件系统置于一组件容器中9经组件间的组合得到完整\连续的测控系统而无需重新编译和链接组件9增强了程序的功能和扩展性o1)通讯组件!系统软件中最重要的数据通讯负责收集各监控站端的信息并将其发至各工作站显示\处理o按相关标准和要求它可设计成全双工问答式和半双工循环式两种9均由内部控制模块单元接收和发布数据接口组成o数据接收接口分为全数据\事件顺序记录\变化数据等10个接口并对应相应规约o运用COM+网络协议透明的特点9数据发布能取消传统通讯机和工作站间的中间层协议而直接将数据由数据发布组件接口映射到工作站上的任何一台计算机o客户端与服务器端通讯结构见图2o图2!通讯组件信息交换原理Fig.2!Principleofinformationexchangeofcommunicationcomponent2)数据库组件!为降低对客户机的要求\易于跨平台访问9采用3层Web应用的(DN )结构框架!"表示层由Web浏览器实现;#业务逻辑层由Web组件和COM+对象实现9其封装的业务逻辑包括相应的业务规则和实现这些规则而执行的业务逻辑9它是应用程序的核心组成部分9完成大容量处理\大规模并行\消息通信\事务支持以及Web存取等重要功能;$数据库层通过 DO或OLEDB技术实现数据提取\添加或修改oCOM+的分布式事务处理机制提供了高可靠性数据处理功能o3)界面组件!其功能为封装内部9还有部分接口表达电力元器件(如开关组件的上\下刀闸和旁路开关连接)的关联关系9保证遥控的准确性o4)负载平衡组件!COM+支持应用群集负载平衡的组件可使一个节点故障时自动将任务再定向到另一节点上继续执行9故该系统可靠性很高o由开发COM+对象来封装业务逻辑还可转化具体业务逻辑为数据库oCOM+的分布式事务处理机制数据处理功能可靠性高9COM+引入的中间件负责管理对象生存期9放弃不再使用的对象资源9而在客户机请求时再将其回收以实现应用系统的可伸缩性o运用组件化技术构架和实现动模系统成果显著9开发出的软件包信息结构灵活9功能重构性强9提供开放接口9模块复用性强9运算速度快9奠定了分布式基础9体现了组件技术的性能优势o
2!基于PLC的多层数字控制网络动态模拟技术!!基于PLC的多层数字模拟 9!11]用数字技术代替传统动态模拟方法9结合动模控制特点9由组件多层控制网络模拟各种功能9提高系统控制水平9使其具有极强的灵活性\可靠性\可扩展性o该系统按其控制方式及数据通讯特点从上到下依次(见图3)分为过程监控\数据交换\现场控制\现场设备4层结构9从而实现多种通讯协议的转换\统一和共存o1)过程监控层!它处于系统的最上层9为运行人员提供集中监视和管理的环境9该层包括运行着工控软件的工业控制计算机\服务器9用于远程共享的媒体服务器\路由器等o其通讯特点是!"通信数据量大而且集中9需有高速链路支持9但实时性要求不太高;#通信的范围较大9不仅可局域网互联9还可经路由器与校园网\互联网相连9与数据库技术\互联网技术\数据分析和处理技术紧密关联o!!2)数据交换层!它在系统中作为承上启下的数据平台由两台装有相应通信模块的SLC-5/PLC组成9此通信模块再加上两PLC本身自带的通信功能
图3!控制系统结构示意图Fig.3!Structureofcontrolsystem
28 Sep.2005~igh!voltage!Engineeringvol.31No.9!可为现场控制层 现场设备层建立现场总线控制网络 为过程监控层和现场控制层提供命令与数据的信息交换通道 对上传给监控层的信息由设备层的设备经相应的通信网络送至此二台PLC 再经Eth-ernet网络上传到监控层 为其提供实时数据以反映系统状态 上位机监控层的监控 操作指令也经PLC传送到现场控制层和设备层再由现场设备执行 3 现场控制层!该层由SLC-5 03 Microlo-giX1200 Micro-logiX1000等型号的PLC设备组成 它们控制模拟的发电机组 线路开关 负载 动力电源等现场设备 采用以太网和DeviceNet总线通信以实现系统的现场控制 它改变传统的集中控制而用现场总线技术将系统建成分布式控制系统 4 现场设备层!它由各种传感器 执行器等现场设备组成 各种智能仪表用微处理芯片实现现场信号的数字化及复杂的应用功能 如PM170型数字变送器即是功能强大 安装使用方便的三相电力检测仪 只需引入三相电压 电流就能完成所有参数的测量且能支持Modbus通讯协议 接入Modbus网络 连接数据交换层 为系统提供实时数据 3!结!语电力系统动态模拟由发电机 变压器 输电线路等模型组成 原型与模型中各对应元件的标幺值和特性必须一致以使原型系统中发生的综合过渡过程在模型中全面反映 电力系统物理模拟是研究发析电力系统的重要方法之一 是其他方法不可替代的 因此动态模拟作为电力系统分析计算的工具和科学试验的依据将继续发挥重要作用 参考文献 1 ll bur MladenKezunovic. simulationandtestinglaboratoryforad-dressingpoWer1ualityissuesinpoWersystems J .IEEETransonPoWerSystems 1999 14 1 58-61. 2 Manzoni .PoWersystemsdynamicssimulationusingob ect-orientedprogramming J .IEEETransonPoWerSystems 1999 14 1 39-42. 3 nanthL MorcosMM. poWer1ualitymonitoringsystem acasestudyinDSI-basedsolutionsforelectricpoWerindustry J .IEEEPoWerEngineeringRevieW 1999 4 2 72-74. 4 韩!璞 朱希彦.自动控制数字仿真 M .北京 中国电力出版社 2003. 5 吴国瑜.电力系统仿真 M .北京 水利电力出版社 2004. 6 徐忠净 吕崇德 姜学智 等.我国最新结构最大容量火电仿真机 J .系统仿真学报 2004 11 .15-19.
