公路桥梁在移动汽车荷载作用下耦合振动简述

浅析桥梁结构的风-车-桥耦合振动问题1 引言：随着我国经济的飞速发展，大跨度桥梁越来越多，由于柔度很大，所以在风和上面的车辆作用下，会产生较大的变形和振动会对上面的行人以及桥梁产生较大的危险。

因而对风-车-桥耦合振动的研究也越来越重要。

本文介绍了目前国内和国外风-车-桥耦合振动研究的概况以及工作中尚存的有待进一步完善的问题，并指出了风-车-桥耦合振动问题未来发展趋势。

2 国内和国外风-车-桥耦合振动研究的概况以及工作中存在的问题2.1国内风车桥耦合振动研究概况我国学者以结构动力学为基础，分析了连续梁桥结构在汽车荷载作用下的动态性能，并运用计算机模拟、讨论了不同车速、车型情况下的桥梁动态响应变化，以此分析出影响结构动态性能的主要因素2]-[3]。

为简化分析的过程，在他们的研究中将桥梁简化为线性系统，略去了桥面和横梁的约束，在计算中采用设计中常用的截面换算法，将钢筋换算成混凝土，同时将截面折算成等面积的矩形，且仅考虑梁的弯曲振动，而不计梁的转动惯量和剪切变形的效应[4]。

2005年，王解军等采用2轴车辆分析模型与梁单元，建立了适应于大跨桥梁车辆振动计算的车桥耦合单元模型，基于功率谱密度函数生成随机路面粗糙度，分析阻尼对行车荷载作用下桥梁振动性能的影响[5]。

北方交通大学夏禾教授、阎贵平教授等研究了考虑车-桥-基础相互作用系统的结构动力可靠性问题桥梁结构在多种随机荷载作用下车桥系统动力可靠性问题、脉动风与列车荷载同时作用下桥梁的动力响应问题，分析了地震荷载对桥上列车运行平稳性的影响得到了许多有价值的结论[6]。

2.2国外风车桥耦合振动研究概况20世纪60；70年代西欧和日本开始修建高速铁路对桥梁动力分析提出了更高的要求同时电子计算机的出以及有限元技术的发展使得车桥振动研究具备了强有力的分析手段这极大地促进了车桥耦合振动研究的向前发展。

美国伊利诺理工学院的K.H.Chu等人最早采用复杂的车辆模型来分析铁路车桥系统的振动响应问题即将机车车辆简化为由车体、前后转向架、各轮对等部件组成各部件看成刚体在空间具有6个自由度之间通过弹簧与阻尼联系起来[7]。

公路桥梁与车辆耦合振动研究趋势探析摘要:本文首先对公路桥梁与车辆耦合振动研究现状进行了系统归纳和总结,然后对公路车桥耦合振动研究以后的研究趋势进行了探析,供有关研究者和同行参考。

关键词:公路桥梁车桥耦合振动现状趋势汽车以一定的速度过桥时,由于车辆轴重及速度效应,会引起桥梁结构振动,而桥梁的振动又反过来影响车辆的运行。

桥面不平整、桥头引道等因素的存在以及车辆各旋转部分的作用,更加剧了桥梁和车辆之间振动的相互影响。

这种相互作用、相互影响的问题就是公路车辆与桥梁之间振动耦合的问题。

当公路车辆的振动频率与桥跨的振动频率一致时,即形成共振。

车辆和桥梁间的相互作用受到诸多因素影响:1)桥梁结构的动力特性(桥跨结构形式、质量与刚度分布、材料阻尼等);2)车辆的动力特性(车型、自振频率、阻尼等);3)桥头引道和桥面的平整状态、桥头沉陷及伸缩缝装置的状况。

由于这些因素的影响和综合作用,使得对车桥耦合振动的研究十分困难。

一、公路桥梁与车辆耦合振动研究现状由于实际中车桥耦合振动系统本身的复杂性,并且车型和桥型又种类繁多,以及引起振动的各种激振源的随机性,古典理论显然不能全面合理的模拟车桥耦合振动问题。

直到20世纪60年代--70年代以后,电子计算机和有限元方法的问世和发展,使得车桥耦合振动的研究有了飞速的进步。

人们可以建立比较真实的车辆和桥梁的空间计算模型,然后用数值模拟法计算车辆和桥梁系统的耦合振动效应。

现代车桥振动理论以考虑更接近真实的车辆分析模型和将桥梁理想化为多质量的有限元或有线条模型为主要特点,同时,着重研究道路路面的不平整对荷载效应的影响,对于车辆加速、制动减速效应等复杂的随机因素也进行了一些研究。

除简支梁桥之外,连续梁桥、悬索桥、斜拉桥等也逐步涉及。

到目前为止,人们对简支梁桥的车桥共振问题的理论和实验研究己经比较系统化,对其它某些桥型,像连续梁桥、索承桥、污工拱桥,也有一定程度的研究成果。

1970年,Veletsos和Huang 等早期研究者将桥梁理想化为具有集中质量和粘性阻尼的有限自由度梁,考虑了二维平面多轴拖车荷载作用。

车辆与公路桥耦合系统振动分析作者：齐世进张鹏来源：《科技资讯》 2013年第15期齐世进1 张鹏2(1.中冶建工集团有限公司第一建筑工程分公司重庆 400032; 2.广州大学-淡江大学工程灾害控制研究中心广东广州 510006)摘要:本文以车辆在简支梁上运动为研究对象,通过达朗贝尔原理与简支梁模态得出耦合系统振动控制微分方程。

以车辆自重和桥面不平顺的路面谱作为外荷载输入,利用Runge-kutta法求得耦合系统的响应。

计算表明桥面不平顺对车体的影响要远远大于对桥梁的影响。

关键词:车桥耦合振动分析随机响应中图分类号:U441 文献标识码:A 文章编号:1672-3791(2013)05(c)-0042-02桥梁在城市交通中扮演越来越重要的角色,而桥梁结构出于景观和设计的需要,以及高强材料的应用,向着“大、轻、柔”方向发展。

与此同时,车辆也向重载化,高速化方向发展。

因此,车-桥耦合系统诱发的动力响应将可能远远大于静力作用,引起桥梁结构的损伤、疲劳、开裂,降低桥梁结构寿命、安全可靠度和车辆运行舒适度。

从而需要对车桥耦合系统的振动特性进行深入分析探讨。

1 车桥耦合模型图1所示为车辆与高架公路桥的计算模型。

车辆系统采用1/4模型的悬架系统,桥梁模型为单跨简支梁。

其中,图1中桥梁曲线表示桥面不平度。

从图1中可以看出:车桥耦合系统的激励输入由两部分组成,一部分来自移动车辆的自重；另一部分有桥面不平顺产生。

桥面不平顺的激励谱可以根据“机械振动—道路路面谱测量数据报告”标准[1]和文献[2],采用下列桥面不平度功率谱密度函数在时域内的表达式:式中:为车辆行驶速度；为圆频率；为参考频率,；为参考空间频率,;的取值范围为,其中的取值范围为,。

2 振动方程的建立与求解如图1所示,为桥梁竖向位移,,分别表示车体的竖向位移。

为桥梁单位长度质量,为桥梁阻尼系数,桥梁长度为。

车体质量分别为,,桥梁总质量。

桥梁抗弯刚度,车辆刚度和阻尼分别为:。

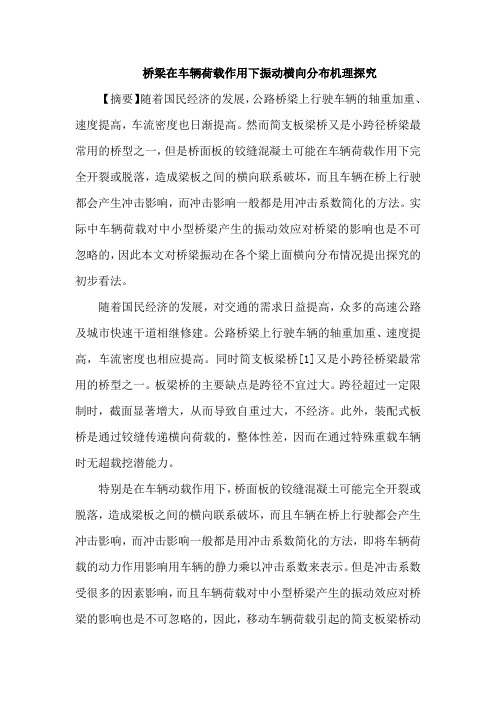

桥梁在车辆荷载作用下振动横向分布机理探究【摘要】随着国民经济的发展，公路桥梁上行驶车辆的轴重加重、速度提高，车流密度也日渐提高。

然而简支板梁桥又是小跨径桥梁最常用的桥型之一，但是桥面板的铰缝混凝土可能在车辆荷载作用下完全开裂或脱落，造成梁板之间的横向联系破坏，而且车辆在桥上行驶都会产生冲击影响，而冲击影响一般都是用冲击系数简化的方法。

实际中车辆荷载对中小型桥梁产生的振动效应对桥梁的影响也是不可忽略的，因此本文对桥梁振动在各个梁上面横向分布情况提出探究的初步看法。

随着国民经济的发展，对交通的需求日益提高，众多的高速公路及城市快速干道相继修建。

公路桥梁上行驶车辆的轴重加重、速度提高，车流密度也相应提高。

同时简支板梁桥[1]又是小跨径桥梁最常用的桥型之一。

板梁桥的主要缺点是跨径不宜过大。

跨径超过一定限制时，截面显著增大，从而导致自重过大，不经济。

此外，装配式板桥是通过铰缝传递横向荷载的，整体性差，因而在通过特殊重载车辆时无超载挖潜能力。

特别是在车辆动载作用下，桥面板的铰缝混凝土可能完全开裂或脱落，造成梁板之间的横向联系破坏，而且车辆在桥上行驶都会产生冲击影响，而冲击影响一般都是用冲击系数简化的方法，即将车辆荷载的动力作用影响用车辆的静力乘以冲击系数来表示。

但是冲击系数受很多的因素影响，而且车辆荷载对中小型桥梁产生的振动效应对桥梁的影响也是不可忽略的，因此，移动车辆荷载引起的简支板梁桥动力效应越来越被工程技术界所关注。

一、车桥振动的研究现状及发展动态车辆以一定的速度通过桥梁，桥梁受到车辆荷载的激励会产生振动，反过来桥梁的振动对于车辆来说也是一种反激励，因此车辆和桥梁的振动是一个相互影响，相互耦合的过程，我们称之为车桥耦合振动问题[2]。

关于车辆通过桥梁时的振动研究己有一百多年的历史，起源于铁路桥梁。

早在1825年[3]，世界上建成第一座铁路桥梁以来，科技工作者就开始了对车载和桥梁相互作用研究探索的漫长过程。

基于车桥耦合振动的桥梁动应力分析及疲劳性能评估一、本文概述随着交通运输业的快速发展，桥梁作为交通网络的关键节点，其安全性与耐久性越来越受到人们的关注。

在桥梁运营过程中，车辆与桥梁之间的相互作用会产生复杂的振动现象，这种现象被称为车桥耦合振动。

车桥耦合振动不仅影响行车的平稳性，还会对桥梁结构产生动应力，进而影响桥梁的疲劳性能。

因此，对基于车桥耦合振动的桥梁动应力分析及疲劳性能评估进行研究具有重要的理论价值和现实意义。

本文旨在深入探讨车桥耦合振动对桥梁动应力和疲劳性能的影响机制，通过理论分析和数值模拟相结合的方法，建立桥梁动应力分析及疲劳性能评估的理论框架。

文章首先回顾了车桥耦合振动理论的发展历程和研究现状，然后详细阐述了车桥耦合振动的基本原理和计算方法。

在此基础上，建立了桥梁动应力的分析模型，并通过实例验证了模型的有效性和准确性。

随后，文章进一步探讨了桥梁疲劳性能评估的方法和技术，结合工程实例进行了详细的分析和讨论。

本文的研究结果将为桥梁设计、施工和维护提供重要的理论依据和技术支持，有助于提升桥梁的安全性和耐久性，推动交通运输业的可持续发展。

本文的研究方法和成果也可为其他相关领域的研究提供有益的参考和借鉴。

二、车桥耦合振动理论基础车桥耦合振动分析是桥梁动力学领域的重要研究方向，旨在揭示车辆与桥梁结构之间相互作用对桥梁动力响应的影响。

车桥耦合振动涉及多个复杂因素，包括车辆动力学特性、桥梁结构特性以及车桥之间的相互作用力。

在车辆动力学方面，需要考虑车辆的质量分布、悬挂系统刚度与阻尼、车轮与轨道之间的接触特性等因素。

这些因素直接影响车辆自身的振动特性，进而影响到车桥耦合振动中的动力传递。

桥梁结构特性则包括桥梁的跨度、截面形状、材料特性以及支撑条件等。

桥梁结构的动力学特性对车桥耦合振动响应起着决定性作用。

例如，桥梁的固有频率、模态振型等参数会直接影响车桥耦合振动的动力传递和分布。

车桥之间的相互作用力是车桥耦合振动的核心问题。

公路桥梁与车辆耦合振动研究综述1 前言车辆以一定的速度通过桥梁，桥梁受到车辆荷载的激励会产生振动，反过来桥梁的振动对于车辆来说也是一种激励，因此车辆和桥梁的振动是一个相互影响，相互耦合的过程，我们称之为车桥耦合振动问题。

随着交通事业的迅猛发展，车载重量和运行速度不断提高，而桥梁结构则日趋轻型化，车辆和桥梁之间的动力问题日益引起人们的重视。

对于桥梁工作者而言，车桥耦合振动问题的对应点即为桥梁在移动车辆荷载作用下的强迫振动问题。

2主要研究成果自十九世纪末，各国学者就相继对车桥耦合振动进行了大量研究，称其研究为古典理论。

古典理论对车桥模型进行了大幅简化，桥梁模型均是连续的，主要是对车辆荷载的模拟有了一定的发展进步。

实际上，由于实际桥梁和车辆耦合振动系统本身的复杂性，并且车型和桥型种类繁多，以及引起振动的各种激振源的随机性，古典理论显然不能全面合理地模拟车桥耦合振动问题。

直到二十世纪六、七十年代，随着电子计算机的应用以及有限元技术的发展，使得车桥耦合振动的研究有了飞速的进步。

自70年代起的现代桥梁车辆振动分析理论，以考虑更接近真实的车辆模型和将桥梁理想化为多质量的有限元或有线条模型为主要特点，同时着重研究公路桥面平整度对荷载动力效应的影响。

主要的理论有：多轴车辆模型的作用、有限条法及模态分析法等。

谭国辉、巴梅特.GH、汤比勒.DP提出将二维的格栅桥梁与三维的汽车组合起来模拟二者之间的相互作用。

采用格栅比拟方法，将桥梁结构比拟成一个网格的集合，由纵向主梁和横向隔板组成。

从动力学分析的角度推导出三维汽车模型。

汽车的运动由只发生刚体运动的刚性底盘描述，汽车有各种非线性悬挂系统和弹性轮胎，每个轮轴都有垂直自由度。

该理论从空间结构着手分析了车桥系统的相互作用，能有效地反映系统相互作用的真实特性。

2000年，我国学者林梅、肖盛燮以结构动力学为基础，分析了连续梁桥结构在汽车荷载作用下的动态性能，并运用计算机模拟，讨论了不同车速、车型情况下的桥梁动态响应变化，以此分析出影响结构动态性能的主要因素。
