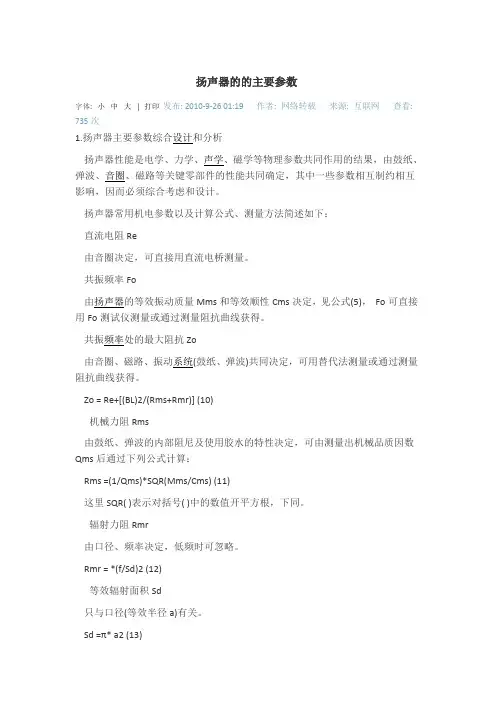

扬声器的的主要参数字体: 小中大| 打印发布: 2010-9-26 01:19 作者: 网络转载来源: 互联网查看: 735次1.扬声器主要参数综合设计和分析扬声器性能是电学、力学、声学、磁学等物理参数共同作用的结果，由鼓纸、弹波、音圈、磁路等关键零部件的性能共同确定，其中一些参数相互制约相互影响，因而必须综合考虑和设计。
扬声器常用机电参数以及计算公式、测量方法简述如下：直流电阻Re由音圈决定，可直接用直流电桥测量。
共振频率Fo由扬声器的等效振动质量Mms和等效顺性Cms决定，见公式(5)，Fo可直接用Fo测试仪测量或通过测量阻抗曲线获得。
共振频率处的最大阻抗Zo由音圈、磁路、振动系统(鼓纸、弹波)共同决定，可用替代法测量或通过测量阻抗曲线获得。
Zo = Re+[(BL)2/(Rms+Rmr)] (10)机械力阻Rms由鼓纸、弹波的内部阻尼及使用胶水的特性决定，可由测量出机械品质因数Qms后通过下列公式计算：Rms =(1/Qms)*SQR(Mms/Cms) (11)这里SQR( )表示对括号( )中的数值开平方根，下同。
辐射力阻Rmr由口径、频率决定，低频时可忽略。
Rmr = *(f/Sd)2 (12)等效辐射面积Sd只与口径(等效半径a)有关。
Sd =π* a2 (13)机电耦合因子BL由磁路Bg值和音圈线有效长度L决定，也可通过测量电气品质因数Qes后用下列公式计算:(BL)2 =(Re/Qes)*SQR(Mms/Cms) (14)等效振动质量Mms由音圈质量Mm1、鼓纸等效质量Mm2、辐射质量Mmr共同决定，Mms可由附加质量法测量获得。
Mms=Mm1+Mm2+2Mmr辐射质量Mmr只与口径(等效半径a)有关。
Mmr =*ρo* a3 (16)其中ρo=m3为空气密度，a为扬声器等效半径。
等效顺性Cms是指扬声器振动系统的支撑部件的柔顺度.其值越大,扬声器的整个振动系统越软.单位:毫米/牛顿(mm/N).由鼓纸顺性Cm1、弹波顺性Cm2共同决定，此顺性即是我们所称的变位，只是单位需换算为国际单位制：m/N,而变位可以用变位仪直接测量。
扬声器主要参数之间的关系扬声器性能是电学、力学、声学、磁学等物理参数共同作用的结果，由鼓纸、弹波、音圈、磁路等关键零部件的性能共同确定，其中一些参数相互制约相互影响，因而必须综合考虑和设计。
1、主要参数综合设计和分析扬声器常用机电参数以及计算公式、测量方法简述如下：直流电阻Re由音圈决定，可直接用直流电桥测量。
共振频率Fo由扬声器的等效振动质量Mms和等效顺性Cms决定，见公式⑸，Fo可直接用Fo测试仪测量或通过测量阻抗曲线获得。
共振频率处的最大阻抗Zo由音圈、磁路、振动系统(鼓纸、弹波)共同决定，可用替代法测量或通过测量阻抗曲线获得。
Zo = Re+[(BL)2/(Rms+Rmr)] (10)机械力阻Rms由鼓纸、弹波的内部阻尼及使用胶水的特性决定，可由测量出机械品质因数Qms后通过下列公式计算：Rms=(1/Qms)*SQR(Mms/Cms) (11)这里SQR()表示对括号()中的数值开平方根，下同。
辐射力阻Rmr由口径、频率决定，低频时可忽略。
Rmr = 0.022*(f/Sd)2 (12)等效辐射面积Sd只与口径(等效半径a)有关。
Sd = n*a2(13)机电耦合因子BL由磁路Bg值和音圈线有效长度L决定，也可通过测量电气品质因数Qes后用下列公式计算：(BL)2 =(Re/Qes)*SQR(Mms/Cms) (14)等效振动质量Mms由音圈质量Mm1鼓纸等效质量Mm2辐射质量Mmr共同决定，Mms可由附加质量法测量获得。
Mms=Mm1 +Mm2+2Mmr辐射质量Mmr只与口径(等效半径a)有关。
Mmr =2.67* p o* a3 (16)其中po=1.21kg/m3为空气密度，a为扬声器等效半径。
等效顺性Cms是指扬声器振动系统的支撑部件的柔顺度•其值越大，扬声器的整个振动系统越软•单位:毫米/ 牛顿(mm/N).由鼓纸顺性Cm1弹波顺性Cm2共同决定，此顺性即是我们所称的变位，只是单位需换算为国际单位制：m/N,而变位可以用变位仪直接测量。
1.带宽是什么：是显示器非常重要的一个参数，能够决定显示器性能的好坏。
所谓带宽是显示器视频放大器通频带宽度的简称，一个电路的带宽实际上是反映该电路对输入信号的响应速度。
带宽越宽，惯性越小，响应速度越快，允许通过的信号频率越高，信号失真越小，它反映了显示器的解像能力。
该数字越大越好。
2.如何计算带宽：★我们用r(x)表示每条水平扫描线上的图素个数；r(y)表示每帧画面的水平扫描线数；V表示每秒钟画面的刷新率；B就表示带宽。
理论上，带宽的计算公式是：B = r(x)×r(y)×V×1.3★ (由于信号在扫描边缘的衰减，图像的清晰，实际上电子束水平扫描的图素的个数和行扫描频率均要比理论值要高一些，所以计算公式中加了一个1.3的参数)如果没有这个参数，也许带宽真的可以成为衡量显示器指标的最重要参数，但就是因为不同的厂商对这个参数的计算方法不同，导致了现在出现了相同指标的显示器，带宽却不同的怪现像。
比如一台行频是86KHZ的准专业级的17寸显示器，它的带宽可以说是五花八门，135，147，150，160，165，175.5，176，180...试问它们有什么区别呢。
再比如一台行频110左右的21寸显示器，不同厂商的带宽计算更是相差甚远，有230，243，300，328，340....当一个参数由于计算方法不同而没有一定的标准，它就会失去原有的意义，带宽已经在很多场合无法成为衡量显示器指标的标准。
这是不争的事实。
扬声器设计入门之八扬声器的功率、失真指标无法直接用公式进行定量计算，只能作些定性分析和探讨。
扬声器的额定正弦功率以及纯音检听功率，基本上由低频振幅ξo决定。
一般低频最大振幅是在共振频率Fo附近。
扬声器的低频最大振幅主要取决于磁路结构和音圈卷宽，当然与振动系统也有很大的关系。
扬声器正常工作时，音圈不能跳出磁间隙，即有ξo≤Xmax，否则会产生很大的非线性失真（表现为振幅异常音）、甚至会导致音圈损坏（卡死或烧毁）。
