轨枕重量统计

钢和钢是同种材料，可以通过焊接的方式 将其焊接成长钢轨。
焊接长钢轨线路就是无缝线路。 一般而言，焊接长钢轨的无缝线路长为1～
2km，目前技术上已可能做到全路段的超长 无缝线路。
整理课件
110
整理课件
111
整理课件
112
焊接钢轨
整理课件
113
四、钢轨的功用
除了基本的作用之外，钢轨有时还起到安 全保护的作用，这时称为护轨。
组成：两根基本轨、两根尖轨、转辙机械； 作用：操作转折机械可以改变尖轨的位置，确定道岔的开 通方向。
整理课件
146
手动转辙机
整理课件
147
电动转辙机
整理课件
148
整理课件
149
整理课件
150
整理课件
151
2.连接部分 组成：两根直轨，两根导曲轨； 作用：连接转辙器和辙叉器及护轨部分，
使之成为一组完整道岔。
整理课件
26
整理课件
27
整理课件
28
整理课件
29
整理课件
30
整理课件
31
整理课件
32
整理课件
33
轨枕（钢轨的“基座”） 一、作用:支承钢轨，
将钢轨传来的压力传递 给道床，并且还可以保 持钢轨位置和轨距。
二、类型:木枕、钢 筋混凝土枕、钢枕 、 塑料枕。
木枕：弹性好，重量轻， 铺设更换方便；但消耗 木材，使用寿命短。 钢筋混凝土枕：使用 寿命长，稳定性能高， 养护工作量小等。
使机车车辆内倾， 以平衡离心力的 作用，外轨比内 轨高出的部分称 为超高。
整理课件
89
曲线外轨超高量的计算：
式中：
——列车最高运行速度

预应力混凝土轨枕型号、混凝土及钢筋耗量表在铁路建设中，预应力混凝土轨枕起着至关重要的作用。

它们为铁轨提供稳定的支撑，确保列车运行的安全和平稳。

不同型号的预应力混凝土轨枕在设计和使用中有着不同的特点，其所需的混凝土和钢筋用量也有所差异。

下面将为您详细介绍常见的预应力混凝土轨枕型号，以及对应的混凝土和钢筋耗量情况。

一、预应力混凝土轨枕型号1、Ⅰ型轨枕Ⅰ型轨枕是我国早期广泛使用的一种轨枕型号。

它具有结构简单、制造方便等优点。

然而，随着铁路运输的发展和要求的提高，Ⅰ型轨枕在承载能力和耐久性方面逐渐显露出不足。

2、Ⅱ型轨枕Ⅱ型轨枕在Ⅰ型轨枕的基础上进行了改进，增加了承载能力和耐久性。

它采用了更合理的结构设计，能够更好地适应现代铁路运输的需求。

3、Ⅲ型轨枕Ⅲ型轨枕是目前我国铁路中较为先进的一种轨枕型号。

它具有更高的强度、更好的稳定性和更长的使用寿命。

Ⅲ型轨枕的设计和制造采用了先进的技术和工艺，能够有效降低轨道的维修成本。

二、混凝土耗量混凝土是预应力混凝土轨枕的主要材料之一，其用量直接影响轨枕的成本和性能。

1、Ⅰ型轨枕的混凝土耗量相对较少，一般在每根 200 公斤左右。

但由于其承载能力有限，在重载铁路和高速铁路中已逐渐被淘汰。

2、Ⅱ型轨枕的混凝土耗量有所增加，通常每根在 250 公斤左右。

这种增加的混凝土用量有助于提高轨枕的承载能力和耐久性。

3、Ⅲ型轨枕由于其更高的性能要求，混凝土耗量进一步提高，每根大约在 300 公斤以上。

需要注意的是，混凝土的实际耗量还会受到轨枕的具体尺寸、设计要求以及生产工艺等因素的影响。

三、钢筋耗量钢筋在预应力混凝土轨枕中起到增强和抗拉的作用，其用量对轨枕的性能也有着重要影响。

1、Ⅰ型轨枕的钢筋耗量相对较少，一般每根在 20 公斤左右。

2、Ⅱ型轨枕的钢筋用量有所增加，大约每根在 25 公斤左右。

3、Ⅲ型轨枕由于其更高的承载要求，钢筋耗量通常在每根 30 公斤以上。

同样，钢筋的实际耗量也会受到轨枕的设计和生产等因素的影响。

铁路轨枕
铁路轨枕产品介绍
铁路轨枕是用于铁路线路铺设的基础材料，是铁路上部建筑不可缺少的重要物资。

其作用是：固定铁路轨道轨距，承载钢轨及通过车辆的重量荷载，使轨道压力荷载均匀分散传递至路基，保持线路稳定畅通。

zmjt054
铁路轨枕分类中煤集团
普通轨枕：用于单股正线、站线线路铺设；道岔轨枕：用于道岔区域线路铺设；桥梁轨枕：用于桥梁上的明桥面线路铺设。

铁路轨枕规格
1、普通轨枕：宽度220mm；厚度160mm；长度2500mm；
2、道岔轨枕（普通）：宽度220mm；厚度160mm；长度2600~4850mm，以150mm进位，共计16个长度规格；
3、道岔枕木（标准）：宽度240mm；厚度160mm；长度2600~4800mm，以200mm进位，共计12个长度规格；
4、桥梁枕木：宽度220mm；厚度240、260、280、300mm；长度3000mm。

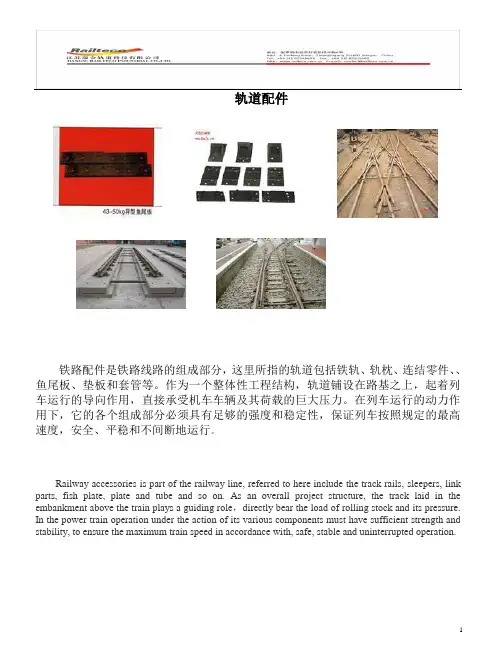

轨道配件铁路配件是铁路线路的组成部分，这里所指的轨道包括铁轨、轨枕、连结零件、、鱼尾板、垫板和套管等。

作为一个整体性工程结构，轨道铺设在路基之上，起着列车运行的导向作用，直接承受机车车辆及其荷载的巨大压力。

在列车运行的动力作用下，它的各个组成部分必须具有足够的强度和稳定性，保证列车按照规定的最高速度，安全、平稳和不间断地运行。

Railway accessories is part of the railway line, referred to here include the track rails, sleepers, link parts, fish plate, plate and tube and so on. As an overall project structure, the track laid in the embankment above the train plays a guiding role，directly bear the load of rolling stock and its pressure. In the power train operation under the action of its various components must have sufficient strength and stability, to ensure the maximum train speed in accordance with, safe, stable and uninterrupted operation.一．鱼尾板（Fishplate）1.鱼尾板说明鱼尾板（轨道接头夹板）俗称道夹板，在轨道接头处起连接作用。

分为轻轨、重轨和起重轨.1.Fishplate shows:Fish plate (plywood rail joints) called Road plywood in the track joints connecting role. Divided into light rail, heavy rail and crane rail2.可适用的标准YB(T) 58-87 每米38,43,50,60kg钢轨用鱼尾板JIS E1107-2008 鱼尾板用钢螺栓及螺母和紧固件GB 184-1963 |每米50公斤钢轨用鱼尾板型式尺寸BS47 鱼尾板2.Applicable standard:YB(T) 58-87 38,43,50,60kg per meter with a fishplate railGB 184-1963 Fish-plates for 50kg/m steel rails3.鱼尾板型号轻轨有8KG.9KG.12KG.15KG.18KG.22KG.24KG.30KG.轻轨鱼尾板又名道夹板，重轨38KG.43KG.50KG.60KG，起重轨QU70.QU80.QU100.QU120又名起重轨斜接头夹板。
