2A14铝合金热处理(最终版)

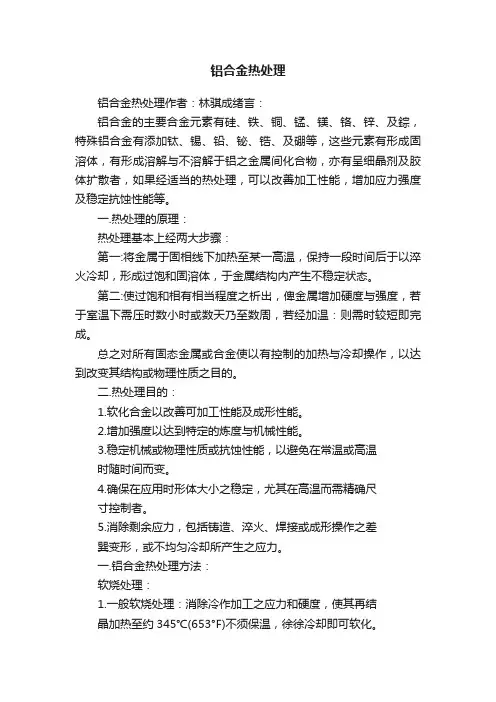

铝合金热处理铝合金热处理作者：林骐成绪言：铝合金的主要合金元素有硅、铁、铜、锰、镁、铬、锌、及錝，特殊铝合金有添加钛、锡、铅、铋、锆、及硼等，这些元素有形成固溶体，有形成溶解与不溶解于铝之金属间化合物，亦有呈细晶剂及胶体扩散者，如果经适当的热处理，可以改善加工性能，增加应力强度及稳定抗蚀性能等。

一.热处理的原理：热处理基本上经两大步骤：第一:将金属于固相线下加热至某一高温，保持一段时间后于以淬火冷却，形成过饱和固溶体，于金属结构内产生不稳定状态。

第二:使过饱和相有相当程度之析出，俾金属增加硬度与强度，若于室温下需压时数小时或数天乃至数周，若经加温：则需时较短即完成。

总之对所有固态金属或合金使以有控制的加热与冷却操作，以达到改变其结构或物理性质之目的。

二.热处理目的：1.软化合金以改善可加工性能及成形性能。

2.增加强度以达到特定的炼度与机械性能。

3.稳定机械或物理性质或抗蚀性能，以避免在常温或高温时随时间而变。

4.确保在应用时形体大小之稳定，尤其在高温而需精确尺寸控制者。

5.消除剩余应力，包括铸造、淬火、焊接或成形操作之差巽变形，或不均匀冷却所产生之应力。

一.铝合金热处理方法：软烧处理：1.一般软烧处理：消除冷作加工之应力和硬度，使其再结晶加热至约345℃(653°F)不须保温，徐徐冷却即可软化。

2.完全软烧处理：消除以前之加热处理埋效硬化，加热至400°~450℃(752°~842°F)上下，保温2小时以上，然后在炉内徐徐冷至260℃(500°F)，再从炉内取出后在室温下空气中放冷。

二.淬火处理：1.合金件材放入空气炉中加热至各合金之固熔状态温度，并适当的保温，然后迅速出炉浸入水中急冷淬火，这亦叫固溶解热处理(s o l i d s o l u t i o n h e a t t r e a t m e n t),加热温度约在450°~520℃(842°~968°F)之间，保温时间视厚度而定。

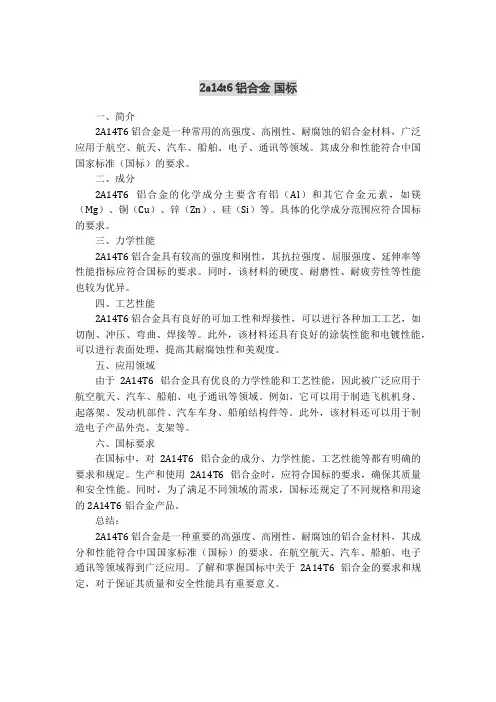

2a14t6铝合金国标一、简介2A14T6铝合金是一种常用的高强度、高刚性、耐腐蚀的铝合金材料，广泛应用于航空、航天、汽车、船舶、电子、通讯等领域。

其成分和性能符合中国国家标准（国标）的要求。

二、成分2A14T6铝合金的化学成分主要含有铝（Al）和其它合金元素，如镁（Mg）、铜（Cu）、锌（Zn）、硅（Si）等。

具体的化学成分范围应符合国标的要求。

三、力学性能2A14T6铝合金具有较高的强度和刚性，其抗拉强度、屈服强度、延伸率等性能指标应符合国标的要求。

同时，该材料的硬度、耐磨性、耐疲劳性等性能也较为优异。

四、工艺性能2A14T6铝合金具有良好的可加工性和焊接性，可以进行各种加工工艺，如切削、冲压、弯曲、焊接等。

此外，该材料还具有良好的涂装性能和电镀性能，可以进行表面处理，提高其耐腐蚀性和美观度。

五、应用领域由于2A14T6铝合金具有优良的力学性能和工艺性能，因此被广泛应用于航空航天、汽车、船舶、电子通讯等领域。

例如，它可以用于制造飞机机身、起落架、发动机部件、汽车车身、船舶结构件等。

此外，该材料还可以用于制造电子产品外壳、支架等。

六、国标要求在国标中，对2A14T6铝合金的成分、力学性能、工艺性能等都有明确的要求和规定。

生产和使用2A14T6铝合金时，应符合国标的要求，确保其质量和安全性能。

同时，为了满足不同领域的需求，国标还规定了不同规格和用途的2A14T6铝合金产品。

总结：2A14T6铝合金是一种重要的高强度、高刚性、耐腐蚀的铝合金材料，其成分和性能符合中国国家标准（国标）的要求。

在航空航天、汽车、船舶、电子通讯等领域得到广泛应用。

了解和掌握国标中关于2A14T6铝合金的要求和规定，对于保证其质量和安全性能具有重要意义。

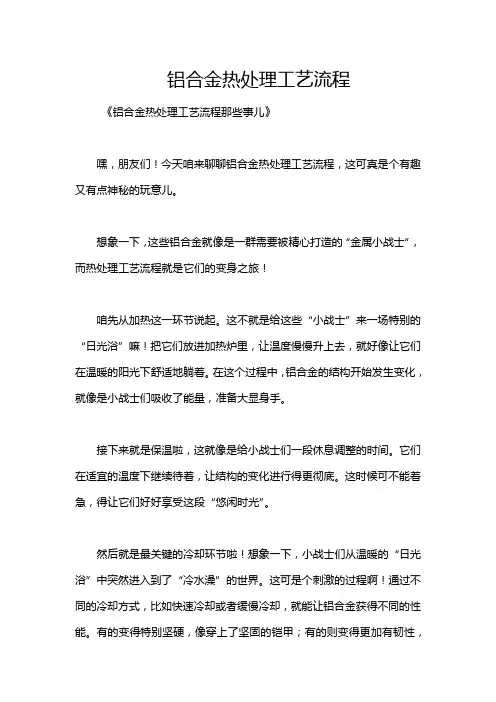

铝合金热处理工艺流程《铝合金热处理工艺流程那些事儿》嘿，朋友们！今天咱来聊聊铝合金热处理工艺流程，这可真是个有趣又有点神秘的玩意儿。

想象一下，这些铝合金就像是一群需要被精心打造的“金属小战士”，而热处理工艺流程就是它们的变身之旅！咱先从加热这一环节说起。

这不就是给这些“小战士”来一场特别的“日光浴”嘛！把它们放进加热炉里，让温度慢慢升上去，就好像让它们在温暖的阳光下舒适地躺着。

在这个过程中，铝合金的结构开始发生变化，就像是小战士们吸收了能量，准备大显身手。

接下来就是保温啦，这就像是给小战士们一段休息调整的时间。

它们在适宜的温度下继续待着，让结构的变化进行得更彻底。

这时候可不能着急，得让它们好好享受这段“悠闲时光”。

然后就是最关键的冷却环节啦！想象一下，小战士们从温暖的“日光浴”中突然进入到了“冷水澡”的世界。

这可是个刺激的过程啊！通过不同的冷却方式，比如快速冷却或者缓慢冷却，就能让铝合金获得不同的性能。

有的变得特别坚硬，像穿上了坚固的铠甲；有的则变得更加有韧性，能屈能伸。

整个流程就像是一场精心编排的舞蹈，每个步骤都要恰到好处。

要是加热过度了，那可就成“烤糊”的小战士啦；要是冷却不当，那可能就变成“软脚虾”咯！所以，操控这个流程的师傅们就像是厉害的导演，要把每一个细节都把握得妥妥当当。

我记得有一次，我们在热处理的时候出了点小差错，结果那一批铝合金的性能完全不对头。

就像是精心排练的舞蹈在关键时刻掉了链子，大家那个着急呀！好在最后我们找到了问题所在，重新调整流程，才让这些“小战士”恢复了正常。

总之，铝合金热处理工艺流程充满了挑战和乐趣。

它需要我们细心、耐心，还要有点幽默感来面对那些可能出现的小插曲。

这就是金属世界的魅力所在，看似冰冷坚硬的铝合金，其实也有着它自己的奇妙旅程。

希望大家以后看到铝合金的时候，能想起它们经历过的这场精彩的变身之旅哦！。

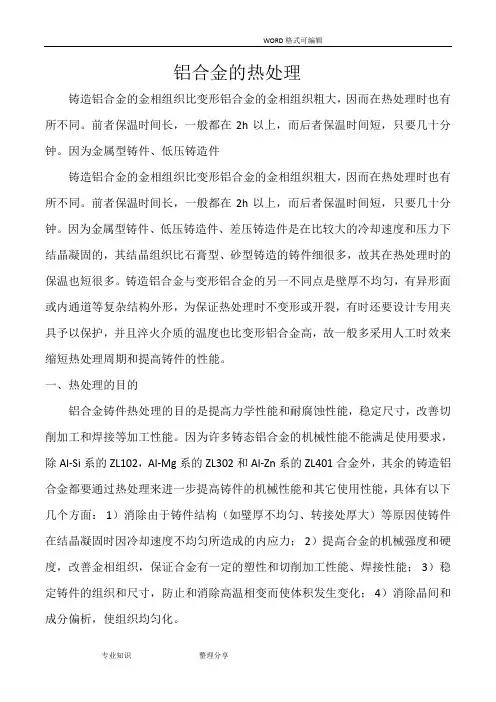

铝合金的热处理铸造铝合金的金相组织比变形铝合金的金相组织粗大，因而在热处理时也有所不同。

前者保温时间长，一般都在2h以上，而后者保温时间短，只要几十分钟。

因为金属型铸件、低压铸造件铸造铝合金的金相组织比变形铝合金的金相组织粗大，因而在热处理时也有所不同。

前者保温时间长，一般都在2h以上，而后者保温时间短，只要几十分钟。

因为金属型铸件、低压铸造件、差压铸造件是在比较大的冷却速度和压力下结晶凝固的，其结晶组织比石膏型、砂型铸造的铸件细很多，故其在热处理时的保温也短很多。

铸造铝合金与变形铝合金的另一不同点是壁厚不均匀，有异形面或内通道等复杂结构外形，为保证热处理时不变形或开裂，有时还要设计专用夹具予以保护，并且淬火介质的温度也比变形铝合金高，故一般多采用人工时效来缩短热处理周期和提高铸件的性能。

一、热处理的目的铝合金铸件热处理的目的是提高力学性能和耐腐蚀性能，稳定尺寸，改善切削加工和焊接等加工性能。

因为许多铸态铝合金的机械性能不能满足使用要求，除Al-Si系的ZL102，Al-Mg系的ZL302和Al-Zn系的ZL401合金外，其余的铸造铝合金都要通过热处理来进一步提高铸件的机械性能和其它使用性能，具体有以下几个方面： 1）消除由于铸件结构（如璧厚不均匀、转接处厚大）等原因使铸件在结晶凝固时因冷却速度不均匀所造成的内应力； 2）提高合金的机械强度和硬度，改善金相组织，保证合金有一定的塑性和切削加工性能、焊接性能； 3）稳定铸件的组织和尺寸，防止和消除高温相变而使体积发生变化； 4）消除晶间和成分偏析，使组织均匀化。

二、热处理方法 1、退火处理退火处理的作用是消除铸件的铸造应力和机械加工引起的内应力，稳定加工件的外形和尺寸，并使Al-Si系合金的部分Si结晶球状化，改善合金的塑性。

其工艺是：将铝合金铸件加热到280-300℃，保温2-3h，随炉冷却到室温，使固溶体慢慢发生分解，析出的第二质点聚集，从而消除铸件的内应力，达到稳定尺寸、提高塑性、减少变形、翘曲的目的。

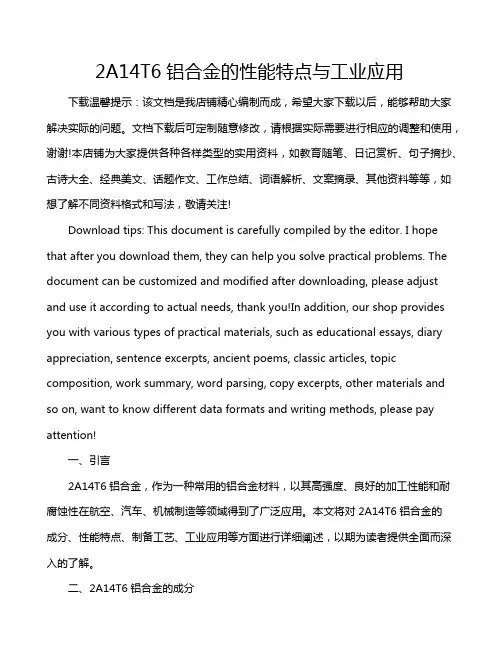

2A14T6铝合金的性能特点与工业应用下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、引言2A14T6铝合金，作为一种常用的铝合金材料，以其高强度、良好的加工性能和耐腐蚀性在航空、汽车、机械制造等领域得到了广泛应用。

铝及铝合金的焊后热处理一、清除残渣焊件焊完后，如果是使用气焊或药皮焊条焊，在对焊缝进行外观检查和无损检测之前，需要对焊缝及两侧的残存熔剂和焊渣及时进行清除，以防止焊渣和残存焊剂腐蚀焊缝及其表面，避免造成不良后果。

常用的焊后清理方法如下：（1）在60℃~~80℃的热水中刷洗；（2）放入重铬酸钾（K2Cr2O2）或质量分数为2%~3%的铬酐（Cr2O2）;（3）再在60℃~~80℃的热水中洗涤；（4）放入干燥箱中烘干或风干。

为了检验残存熔剂去除的效果，可以在焊件的焊缝中滴上蒸馏水，然后再将蒸馏水收集起来，并滴入装有5%的硝酸溶液的小试管中，如有白色沉淀，则表示残存熔剂尚未清除彻底。

二、焊件的表面处理通过适当的焊接工艺和正确的操作技术，焊接后的铝及铝合金焊缝表面，具有均匀的波纹光滑的外貌。

阳极化处理，特别是抛光及染色技术配合使用时，可获得高质量的装饰表面。

减小焊接热影响区，可使用阳极化处理导致不良的颜色变化减至最小。

使用快速焊接工艺，可最大限度地减少焊接热影响区。

因此闪光对焊的焊缝，阳极化处理质量良好。

特别是对退火状态下不能热处理强化的合金的焊接件，阳极化处理后，金属基本和焊接热影响区之间的颜色反差最小。

炉中和浸渍钎焊不是局部加热的，所以金属颜色的外观是非常均匀的。

可热处理强化的合金，常常用作建筑结构零件，它们在焊接以后，常常进行阳极化处理。

在这类合金中，焊接加热会形成合金元素的析出，阳极化处理以后，热影响区和焊缝之间会出现差异。

这些在焊接区附近的晕圈，使用快速焊接可使其减至最小，或者使用冷却垫块和压板也可使晕圈减到很小，这些晕圈在焊接后，阳极化处理前，进行固落处理可以消除。

在化学处理的焊接件中，有时会遇到焊缝金属和基全金属的颜色差别较大，这就必须他细地选择填充金属的成分，特别是合金成分中含有硅时，就会对颜色的配比有影响。

如有必要可以对焊进行机械抛光。

常用的机械抛光有抛光、磨光、磨料喷击、喷丸等。

机械抛光即通过研磨、去毛刺、滚光，抛光或砂光等物理方法改善铝工件的表面。

铝合金热处理加工1. 简介铝合金热处理加工是一种常见的金属加工方法，旨在改善铝合金的力学性能和耐腐蚀性。

通过控制铝合金的加热和冷却过程，可以调整其晶粒尺寸、优化组织结构，并增加材料的强度和硬度。

本文介绍了铝合金热处理加工的基本原理、常用工艺和应用。

2. 基本原理铝合金热处理加工的基本原理是在合理的温度范围内进行加热和冷却，以改变铝合金的组织结构和晶粒尺寸。

根据不同的工艺要求，可以分为时效处理、固溶处理和淬火处理等。

•时效处理：在适当的温度下，将固溶处理后的铝合金保持一定的时间，使合金中的溶质元素在固溶体中析出，形成细小的弥散相。

这种处理方式常用于提高铝合金的强度和硬度。

•固溶处理：将铝合金加热至固溶温度，使固溶体中原子间的互溶达到平衡状态。

然后以适当的速度冷却，形成均匀分散的固溶体。

这种处理方式可以提高铝合金的塑性和加工性能。

•淬火处理：将固溶处理后的铝合金迅速冷却至室温或较低温度，以消除固溶体的过饱和和增加弥散相的数量。

淬火处理能够显著提高铝合金的强度和硬度，但会降低其塑性。

3. 常用工艺铝合金热处理加工中常用的工艺包括时效处理、T4处理和T6处理。

•时效处理：通过加热和保温的方式，使铝合金中的溶质元素在固溶体中析出，形成弥散相。

常见的时效处理方法有自然时效和人工时效。

自然时效是将固溶体在室温下保存一段时间，使溶质元素逐渐析出；人工时效是在适当的温度下进行保温处理，以加快析出的速度。

时效处理能够显著提高铝合金的强度和硬度。

•T4处理：将铝合金加热至固溶温度并保持一段时间，然后迅速冷却。

这个工艺可以使铝合金获得良好的塑性和加工性能，适用于制造需要较高塑性的铝合金产品。

•T6处理：将铝合金先进行固溶处理，然后快速冷却，最后进行人工时效。

这种处理方式能够大幅度提高铝合金的强度和硬度，适用于制造要求高强度的铝合金零部件。

除了以上常用工艺外，根据具体需求，还可以采用先进的热处理工艺，如均热处理、回火处理等，以进一步优化和调整铝合金的力学性能。

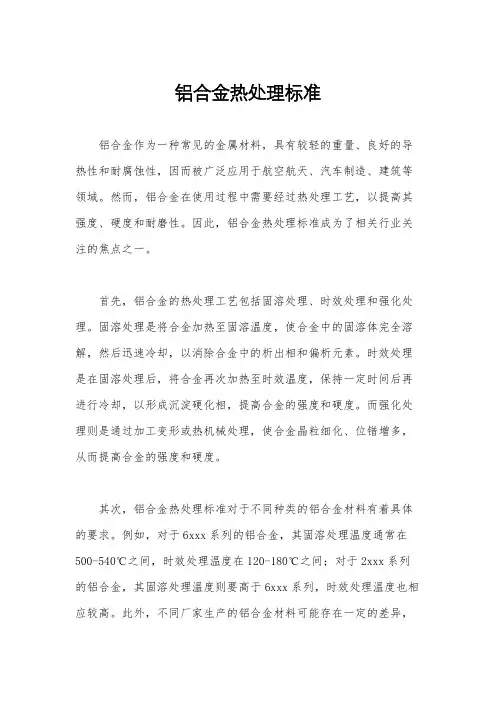

铝合金热处理标准铝合金作为一种常见的金属材料，具有较轻的重量、良好的导热性和耐腐蚀性，因而被广泛应用于航空航天、汽车制造、建筑等领域。

然而，铝合金在使用过程中需要经过热处理工艺，以提高其强度、硬度和耐磨性。

因此，铝合金热处理标准成为了相关行业关注的焦点之一。

首先，铝合金的热处理工艺包括固溶处理、时效处理和强化处理。

固溶处理是将合金加热至固溶温度，使合金中的固溶体完全溶解，然后迅速冷却，以消除合金中的析出相和偏析元素。

时效处理是在固溶处理后，将合金再次加热至时效温度，保持一定时间后再进行冷却，以形成沉淀硬化相，提高合金的强度和硬度。

而强化处理则是通过加工变形或热机械处理，使合金晶粒细化、位错增多，从而提高合金的强度和硬度。

其次，铝合金热处理标准对于不同种类的铝合金材料有着具体的要求。

例如，对于6xxx系列的铝合金，其固溶处理温度通常在500-540℃之间，时效处理温度在120-180℃之间；对于2xxx系列的铝合金，其固溶处理温度则要高于6xxx系列，时效处理温度也相应较高。

此外，不同厂家生产的铝合金材料可能存在一定的差异，因此在进行热处理时，需要严格按照厂家提供的热处理工艺标准进行操作，以确保合金材料的性能达到设计要求。

最后，铝合金热处理标准的严格执行对于提高铝合金材料的性能至关重要。

合理的热处理工艺可以有效地提高铝合金材料的强度、硬度和耐腐蚀性，延长其使用寿命，降低材料的成本。

因此，相关行业应严格执行铝合金热处理标准，加强对热处理工艺的研究和控制，提高铝合金材料的质量和使用效果。

总之，铝合金热处理标准对于铝合金材料的性能和使用效果具有重要影响。

了解并严格执行相关标准，对于提高铝合金材料的性能和使用寿命具有重要意义，也是相关行业和企业的责任和义务。

希望通过不断的研究和实践，能够进一步完善铝合金热处理标准，为铝合金材料的发展和应用提供更好的支持和保障。

铝的热处理铝合金铸件的热处理是指按某一热处理规范，控制加热温度、保温时间和冷却速度，改变合金的组织，其主要目的是：提高力学性能，增强耐腐蚀性能，改善加工性能，获得尺寸的稳定性。

铝合金铸件的热处理工艺可以分为如下四类：1。

退火处理将铝合金铸件加热到较高的温度，一般约为300 ℃左右，保温一定的时间后，随炉冷却到室温的工艺称为退火。

在退火过程中固溶体发生分解，第二相质点发生聚集，可以消除铸件的内应力，稳定铸件尺寸，减少变形，增大铸件的塑性。

2。

固溶处理把铸件加热到尽可能高的温度，接近于共晶体的熔点，在该温度下保持足够长的时间，并随后快速冷却，使强化组元最大限度的溶解，这种高温状态被固定保存到室温，该过程称为固溶处理。

固溶处理可以提高铸件的强度和塑性，改善合金的耐腐蚀性能。

固溶处理的效果主要取决于下列三个因素：（1）固溶处理温度。

温度越高，强化元素溶解速度越快，强化效果越好。

一般加热温度的上限低于合金开始过烧温度，而加热温度的下限应使强化组元尽可能多地溶入固溶体中。

为了获得最好的固溶强化效果，而又不便合金过烧，有时采用分级加热的办法，即在低熔点共晶温度下保温，使组元扩散溶解后，低熔点共晶不存在，再升到更高的温度进行保温和淬火。

固溶处理时，还应当注意加热的升温速度不宜过快，以免铸件发生变形和局部聚集的低熔点组织熔化而产生过烧。

固溶热处理的悴火转移时间应尽可能地短，一般应不大于15s，以免合金元素的扩散析出而降低合金的性能。

（2）保温时间。

保温时间是由强化元素的溶解速度来决定的，这取决于合金的种类、成分、组织、铸造方法和铸件的形状及壁厚。

铸造铝合金的保温时间比变形铝合金要长得多，通常由试验确定，一般的砂型铸件比同类型的金属型铸件要延长20%-25% 。

（3）冷却速度。

淬火时给予铸件的冷却速度越大，使固溶体自高温状态保存下来的过饱和度也越高，从而使铸件获得高的力学性能，但同时所形成的内应力也越大，使铸件变形的可能性也越大。

2024铝合金t4热处理工艺详细流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

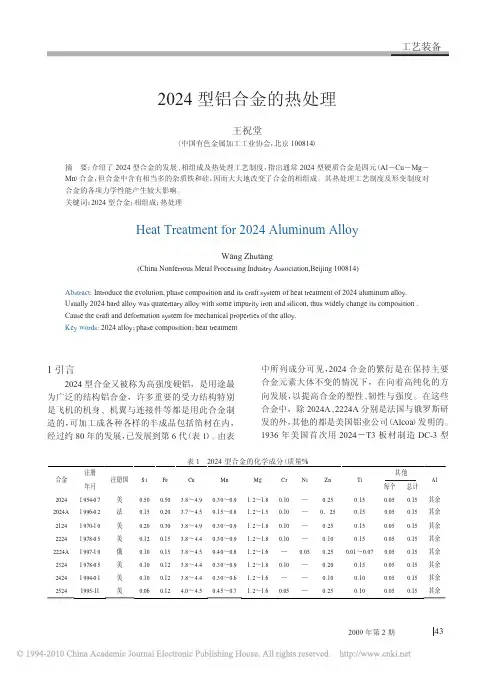

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!2024铝合金T4热处理工艺详解2024铝合金，因其优异的强度、硬度和耐腐蚀性，广泛应用于航空航天、交通运输和建筑等行业。

铝合金热处理技术手册鋁合金熱處理技術熱處理的定義很廣，凡是人為控制之加熱與冷卻過程，用以改善材料之結構與性質者皆屬於熱處理，所以鑄錠在加工前成形中，或加工後以及鑄件所施之加熱及冷卻過程都叫熱處理，亦包含下式的處理:(1) 浸熱(Soaking)，均質化處理(homogenizing)預熱—使鑄塊組織均質化而長時間加熱處理。

(2) 再熱(reheating)熱間加工，而加熱處理。

(3) Annealing退火-軟化材料。

(4) Solution heat treatment)溶體化處理，quenching淬火，回火(artificial aging 或 temper)—提高材料強度(5) Stabilizing treatment安定化處理鋁合金分為兩大類:(1) Heat treatable alloy(2) Non-heat treatable熱處理鋁合金為2XXX，6XXX，7XXX或2XX.X，3XX.X，7XX.X，其區分是熱處理鋁合金如施以適當熱處理其內部結構發生一種相變化，產生細緻析出物，藉此種析出物，強化材料。

這種現象叫析出硬化或時效硬化。

(Heat treatable alloy =precipitation-hardenable alloy)非熱處理合金則無析出硬化現象(但也會有析出物)，故其強化作用通常借助一般的方法，如因溶體強化，加強化細晶強化。

(1) 鋁合金之特性首先我們先討論鋁及其合金的特性來說明鋁及鋁合金為何大量的被運用。

(a) 輕~2.7Mg/m，差不多是同體積銅或鋼的1/3重量。

(b) 防腐蝕能力強。

(c) 可反射輻射能—可見光、輻射熱、電磁波。

(d) 導電及導熱能力強，且又是非鐵磁性。

(e) non-sparking(f) 無毒性(g) 外觀及表面易處理(h) 機械性質良好(i) 存量多鋁合金的代號甚多，例如:A.A(Aluminum,Association)Al coa:(Alumunum Company of America)，JIS，DIN，BS等等，在我們僅說明A.A.代號及J.I.S代號:A.A.代號用四位數字表示1XXX 純鋁系 99.00%以上2XXX Al-Cu3XXX Al-Mn4XXX Al-Si5XXX Al-Mg6XXX Al-Mg-Si7XXX Al-Zn8XXX 前代號以外之系統9XXX 備用J.I.S代號 A2P1A- 代表鋁2-表示大區別 1.鋁 2.耐蝕鋁合金 3.高力鋁合金 4.耐熱鋁合金 P-表示形狀P板 R條 E圓板 PC合板 RC合條 T管B棒 W線 S擠壓形材 V卯釘材 F鍛造品H箔 TW熔接管 BC導體1-表示種類特1 特2分別用S.O(2) 鋁合金之析出硬化當金屬所受襪力超過其降伏強度時，即發生塑性變形，從內部微結構的觀點來看，變形最主要是由差排(dislocation)再受外力下，開始移動而造成。
