大比例尺数字测图实训中常见问题分析

数字地形图测绘中的几个问题探析【摘要】本文重点探析了数字地形图测绘中的几个问题，首先简单介绍了全站仪测碎部点时可能出现的错误以及相应的避免错误的有效措施，然后简单介绍了新增建筑物的补测方法，最后，详细分析说明了数字地形图的修测方法并提出了几条修测数字地形图时的注意事项。

【关键词】数字地形图；测绘；问题探析随着社会和科学技术的不断发展，目前的大比例尺地形图多为数字地形图，人们对于数字地形图的要求越来越高，因此，由于先进科学技术的应用，数字地形图的测绘技术也日益发展成熟，但是，数字地形图的测绘技术仍存在一些不完善的地方，并且存在一些值得探讨和总结的常见问题，因此，本文对数字地形图测绘中的几个问题进行了探讨。

一、全站仪测碎部点的检查方法（一）全站仪测碎部点时可能出现的错误1、人为因素。

由于人为因素的影响，使得照准的起始方向出现偏差，从而对碎部的坐标产生一定会影响，但是全站仪的录入人员将错误数据完全录入，一旦录入，便很难进行后期检查，因此，影响了碎部的后期成图【1】。

2、点号偏差。

全站仪记录的点号往往与绘图员绘制的点号有所偏差，因此，二者的点号往往不能做到一一对应，需要对错误进行检查并更正，这就会影响测绘进程，从而延误测绘进度。

（二）避免错误的有效措施1、对全站仪做对中、整平处理，并输入所需坐标，使用棱镜与后视对好，最后使用全站仪测量后视点坐标。

然后将后视点坐标的测量值与输入值相对比，检验点位的正确性。

2、确定照准起始方向与视线内的明显目标，并记录方位角数据，之后，每间隔一段时间后便可再次测量方位角读数，检验全站仪的方向是否发生偏移。

二、新增建筑物的补测方法寻找合适的位置设站，要求站点位置可以清晰的观测到部分新增建筑与已知点的位置，将站点中仪器与棱镜的高度均测量出来，然后测量高程碎部点，并利用全站仪对垂距进行测量，以此推算出站点的高程【2】。

在全站仪中输入站点的高程，以此得到后视点坐标，一直持续该工作，直至完成新增建筑物的补测。

测量实习报告问题处理一、实习背景及目的随着我国基础设施建设的快速发展，测量工作在工程领域中的重要性日益凸显。

为了提高测量专业人才的实践能力，本次实习旨在让我们在实际操作中掌握测量原理、方法和技术，培养解决实际问题的能力。

实习期间，我们分组进行了测量工作，并遇到了一些问题。

现将这些问题及处理方法总结如下。

二、实习中遇到的问题及处理方法1. 问题一：测量数据误差较大在实习过程中，我们发现测量数据与实际数据存在较大偏差。

经分析，原因有以下几点：（1）测量仪器未校准：在使用测量仪器前，未进行严格的校准，导致测量数据不准确。

（2）操作不当：测量过程中，部分同学操作不规范，如读数时未保持视线水平、未严格按照测量仪器的使用说明书操作等。

处理方法：（1）加强仪器校准：在使用测量仪器前，必须进行严格的校准，确保仪器准确性。

（2）提高操作水平：加强操作培训，使同学们熟练掌握测量仪器的使用方法，减小操作误差。

2. 问题二：测量数据记录不规范在实习过程中，我们发现部分同学在记录测量数据时存在以下问题：（1）记录不完整：部分同学未将所有测量数据记录完整，导致数据丢失。

（2）记录不清晰：部分同学记录数据时字迹潦草，难以辨认。

处理方法：（1）加强数据记录培训：强调数据记录的重要性，要求同学们在记录数据时务必完整、清晰。

（2）制定数据记录规范：制定统一的数据记录格式，规范记录方法，便于数据整理和分析。

3. 问题三：测量结果分析不深入在实习过程中，我们发现部分同学在得到测量数据后，未能对数据进行深入分析，导致测量结果无法为工程设计提供有力支持。

处理方法：（1）加强数据处理培训：教授同学们掌握数据处理方法，如最小二乘法、误差分析等。

（2）注重实践与理论相结合：在实习过程中，穿插讲解相关理论知识，提高同学们的数据分析能力。

4. 问题四：测量安全问题在实习过程中，我们发现部分同学在测量过程中存在安全隐患，如未佩戴安全帽、在危险区域测量等。

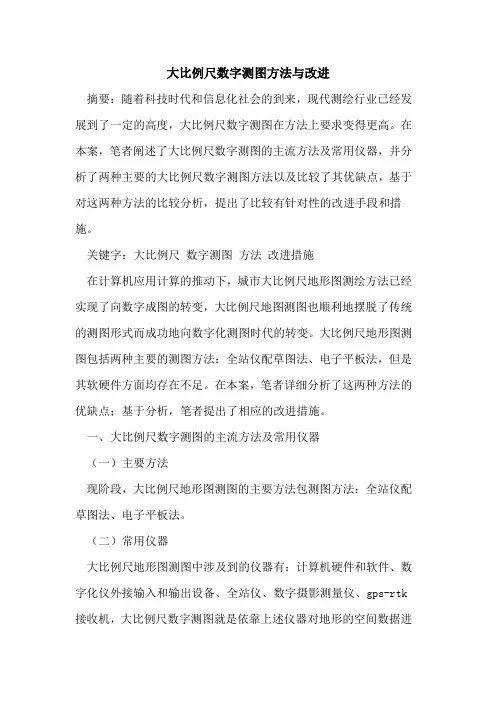

大比例尺数字测图方法与改进摘要：随着科技时代和信息化社会的到来，现代测绘行业已经发展到了一定的高度，大比例尺数字测图在方法上要求变得更高。

在本案，笔者阐述了大比例尺数字测图的主流方法及常用仪器，并分析了两种主要的大比例尺数字测图方法以及比较了其优缺点，基于对这两种方法的比较分析，提出了比较有针对性的改进手段和措施。

关键字：大比例尺数字测图方法改进措施在计算机应用计算的推动下，城市大比例尺地形图测绘方法已经实现了向数字成图的转变，大比例尺地图测图也顺利地摆脱了传统的测图形式而成功地向数字化测图时代的转变。

大比例尺地形图测图包括两种主要的测图方法：全站仪配草图法、电子平板法，但是其软硬件方面均存在不足。

在本案，笔者详细分析了这两种方法的优缺点；基于分析，笔者提出了相应的改进措施。

一、大比例尺数字测图的主流方法及常用仪器（一）主要方法现阶段，大比例尺地形图测图的主要方法包测图方法：全站仪配草图法、电子平板法。

（二）常用仪器大比例尺地形图测图中涉及到的仪器有：计算机硬件和软件、数字化仪外接输入和输出设备、全站仪、数字摄影测量仪、gps-rtk 接收机，大比例尺数字测图就是依靠上述仪器对地形的空间数据进行采集→输入→加工处理→绘制成图→输出→管理。

二、大比例尺数字测图方法及其优缺点分析（一）电子平板法电子平板法采用安装着测图软件的便携式计算机与全站仪相结合收集和分析外业数据。

在本案，笔者选取了能兼容autocad的广州开思软件为例。

1. 电子平板法的具体操作设定一个控制点，全站仪以此为站对控制点周边通视的地物特征以及地形进行采集作业，可以借助红外传输或者电缆将采集点的坐标传入电子平板然后在广州开思软件中展绘：独立地物——可以通过编码输入，实现地物符号的展绘；线状地物——借助pline线点到点连接同一地物的坐标点，并用符号代替其属性；面状地物——根据实地勘察，将拐角点的坐标连接起来。

2. 电子平板法的优点（1）在对复杂性高的地物环境进行数字化测图时，电子平板法是其最佳的选择。
