用户接入网

用户接入网的概念：

接入网为本地业务节点接口与用户端设备之间的实施系统，可含复用、交叉连接和传输功能。用标准化的有限接口利用多种传输媒介来支持灵活混合的不同的接入类型与业务。

一、接入网传输系统的基本技术要求

1.1高比特率数字用户线(HDSL)

1.1.1对传输线的要求

①无加感线圈；

②对绞或星绞电缆；

③无特殊屏蔽要求；

④如有桥接，最多不超过2个，每个不超过500m；

⑤不同线对在150kHz处的传输延时差不超过50us；

⑥对地不平衡：数字传输线具有有限的对地平衡度，不平衡的情况用纵向转移衰耗描述。最差值应为：在150kHz点上是42.5dB，频率衰减特性是每十倍频衰减5dB；

⑦允许间隔5s以上，长度为10ms的线路微断，收发器将不进行复位。

1.1.2接口要求

1.1.2.1 2B1Q系统的线路接口

a)阻抗

HDSL收发器标称阻抗为135Ω。 b)参考时钟

收发器参考时钟上：1168kHz±32ppm(二对线系统)

784 kHz±32ppm(三对线系统)

c)发送功率

平均发送功率：0~784 kHz 13.0dBm(三对线系统)

0~1168 kHz 14.0dBm(二对线系统)

1.1.2.2 CAP系统的接口要求

a)阻抗

HDSL收发器的标称阻抗为135Ω。

b)参考时钟

收发器参考时钟：1168kHz±50ppm

c)发送功率

平均发送功率：高功率模式0~1168kHz 13.0~14.0dBm

低功率模式0~1168kHz 6.0~8.0dBm

1.1.2.3 2Mbit/s接口要求

a) 电气特性

电力特性：满足ITU-T建议G.703要求。

b) 阻抗

阻抗：非平衡接口 75Ω

平衡接口 120Ω

c)时钟特性

①NTU时钟容限为2048kHz±50×10-6 ②LTU时钟容限为2048kHz±50×10-6

③抖动和漂移特性

输出抖动的最大允许值见表1

输出抖动的最大允许值 表1

应用接口 峰-峰幅度 频 率

参数 B1(f1-f4) B2(f3-f4) f1 f3 f4

NTU(输出) 数值 1.5 0.2 20 18k 100k

LTU(输出) 数值 1.5 0.2 20 18k 100k

单位 UIpp UIpp Hz Hz Hz

1.1.3 信号传输延时

单路信号传输延时是指两个方向上，T参考点和V参考点之间传输延时的均值，规定其值不超过1.25ms。

1.2 不对称数字用户线(ADSL)

1.2.1 音频特性

a)插入损耗

因为加入分离器使得1020Hz插入损耗增加，增加值应≤1.0dB。

b)衰减失真

成对POTS分离器引起的附加衰减失真相对在1kHz处的损耗在0.3~3.4kHz间的任何频率上不应超过±1.0dB。

c)延时失真

由成对POTS分离器引起的在0.6~3.2kHz频率之间的包络延时失真应<200μs。

d)回损

回声损耗(ERL)、低频振鸣回损(SRL-LOW，约300~500Hz)和高频振鸣回损(SRL-HIGH，约2200~3400Hz)在各种测量情况下应符合表2规定。

在PSTN和POTS接口的最小音频回损 表2

测量位置 ATU_C

分离器 ATU-R

分离器 ERL

(dB) SRL-low

(dB) SRL-high

(dB)

PSTN 有 有 8 5 5

PSTN 有 无 8 5 5

POTS 有 有 6 5 5

无 有 6 5 5

e)对地不平衡度

1) 纵向输出电压

ATU-C呈现给U-C接口及ATU-R呈现给U-R接口的纵向分量，在100Hz~1MHz频域内，在任一4kHz波段内任1s内平均得到的有效电压<-50dBv。

2)纵向转移衰减(LCL)

在PSTN和POTS接口处的LCL，在0.3~1kHz处应>58dB，在3kHz处应>53dB。

1.2.2 ADSL线路接口的性能

a)回损

在U-C和U-R参考点，在ADSL频带的标称阻抗为100Ω。在30~1100kHz范围内对应100Ω的回损应≥10dB。

b)纵向转移衰减(LCL)

在U-C和U-R接口处的LCL，在20~1100kHz频域内的LCL>40dB。 1.3 混合光纤同轴网(HFC)

HFC系统技术参数要求

1.3.1 接口参数

a)数字基带接口特性

SNI(业务节点接口)：应符合GB7611中关于2048kbit/s接口规定。

UNI(用户网络接口)：应符合GB7611中关于64kbit/s和2048kbit/s接口的规定。

b)音频接口特性

符合GB6879的相关规定。

c)射频接口特性

见表3

射频接口特性 表3

射频接口特性 SNI UNI

标称阻抗 75Ω 75Ω

输入口回波损耗 48.5~223MHz：≥10dB

223~550MHz：≥7.5dB

550~750MHz：≥7.5dB 5~42MHz：≥13dB

输出口回波损耗 5~42MHz：≥10dB 48.5~223MHz：≥7.5dB

223~550MHz：≥7.5dB

550~750MHz：≥7.5dB

输入口电平 92dBμV <80 dBμV

输出口电平 92 dBμV 60~80 dBμV

插头 F型 F型

1.3.2 传输性能参数

5~42MHz射频传输性能

1)幅频响应： 任何频道内幅度变化不大于±1dB，在任何0.5MHz频率范围内，幅度变化不大于0.25dB。

2)载波互调比：

广播电视≥74dB(对电视频道的单频干扰)

≥61dB(对电视频道内多频互调干扰)

3)载波组合三次差拍比≥63dB(如果上行传输两路以上的视频信息)

4)载噪比≥50dB(如果上行传输两路以上的视频信息)

d)48.5~750MHz射频传输性能

1)广播电视：任何频道内幅度变化不大于±2dB，在任何0.5MHz频率范围内，幅度变化不大于0. 5dB。

调频广播：任何频道内幅度变化不大于2dB，在载频的75kHz的频率范围内，变化斜率每10kHz不大于0.2dB。

2)载波互调比

广播电视：≥57dB(对电视频道的单频干扰)

≥54dB(对电视频道内多频互调干扰)

调频广播：≥60dB(频道内单频干扰)

3)载波组合三次差拍比≥54dB(对电视频道的多频干扰)

4)载噪比CNR见表4

载噪比CNR 表4

前端到光节点 光节点到邻频变换器 邻频变换器

广播电视 ≥48dB ≥48dB ≥49dB

调频广播(单声道) ≥44.5dB ≥44.5dB

调频广播(多声道) ≥54.5dB ≥54.5dB

e)模拟基带话音性能参数，符合GB 6879的相关规定。

f)模拟电视视频性能参数

1)微分增益DG≤5%

2)微分相位DP≤5度

3)亮度-色度延时不均匀性≤100ns

4) 亮度-色度幅度不均匀性≤0.5dB

g)电视图像的主观评价，符合GB 74.1的相关规定。

h)话音通道衰减，模拟话音全程衰减2dB≤A≤7dB，频谱资源采用低分割(SUBSPLIT)分配方案，将各种业务信息以及上行和下行信息划分到不同的频段，如表5所示。

HFC频带分配 表5

波段 频率范围(MHz) 业务

R 5.00~30.0 (上行)电视及非广播业务

R1 30.0~42.0 (上行)电视业务

I 48.5~92.0 模拟广播电视

FM 87.0~108.0 调频广播

A1 111.0~167.0 模拟广播电视

Ⅲ 167.0~223.0 模拟广播电视

A2 223.0~295.0 模拟广播电视

B 295.0~463.0 模拟广播电视

Ⅳ 470.0~582.0 数字或模拟广播电视

Ⅴ 582.0~750.0 电信业务(电话、数据和VOD等)

1.4 同步数字体系(SDH)

1.4.1 电接口规范

a)PDH支路的电接口参数

SDH光缆系统可配有2048kbit/s、34368 kbit/s和139264 kbit/s电接口，其参数需符合GB7611要求。

b)155520 kbit/s的电接口参数

SDH光缆系统应配有155520 kbit/s电接口，其参数需符合《光同步传输网技术体制(暂行)》的要求。

1.4.2同步定时要求

SDH光缆系统应纳入已有的数字同步网结构，成为其有机的一部分。我国数字同步网采用分级的主从同步方式，任一网络单元的同步定时都应最终跟踪至PRC。

线路终端时钟的定时要求

a)频率准确度

SDH设备时钟自由振荡时的输出频率准确度应优于4.6×10-6(测试时间不少于1个月)。

b)保质工作方式(可选)

SDH设备时钟可具有保持工作方式，具体要求应满足ITU-T建议G.813。

c)时钟带宽

SDH时钟的带宽应处于1~10Hz范围。

d)频率牵引范围和失步范围均应为±4.6×10-6。

1.4.3 运行、管理和维护

1.4.3.1 管理功能

a)故障管理

1)告警功能

合集下载

新疆电信IP网络接入规范

新疆电信IP网络接入规范

新疆电信IP网网络接入规范

中国电信股份有限公司新疆分公司

2009年7月目 录

1 建设思路及建设目标 ............................................................ 3

2 IP网网络拓扑结构 ................................................................ 3

2.1 新疆电信IP骨干网络 .................................................. 3

2.2城域骨干网 .................................................................... 5

2.2.1 核心层 ................................................................... 5

2.2.2汇聚控制层 ............................................................ 5

2.3 宽带接入网： ............................................................... 6

3 网络接入结构 ........................................................................ 6

3.1用户接入数控制 ............................................................ 8

4 逻辑资源规划 ........................................................................ 8

oran标准

oran标准

oran标准

Oran标准是一个开放式无线接入网（Open RAN）标准，由ETSI（欧洲电信标准化协会）发布。它是一个管理标准，关注的是网元的管理接口，因此O-RAN是一个管理标准。O-RAN也是一个标准体系，包括硬件、软件、前传接口、RIC、网管。O-RAN标准侧重于开放前传，这是O-RAN架构中用于开放和智能化RAN的接口之一。它指定了用于连接O-DU和O-RU的前传接口上使用的控制平面、用户平面和同步平面协议，用于较低层的功能拆分。O-RAN系统性能指标主要取决于异厂家设备的配合，而不在于是否遵循O-RAN的标准。

Oran标准由Oran联盟负责制定和推广，该联盟成立于2018年，是一个由电信运营商、设备供应商、网络解决方案提供商和研究机构组成的国际组织。该联盟的使命是促进开放无线网络的发展和互操作性。Oran联盟提供了一种开放的环境，使各方可以共同开发和实施Oran标准。

以上内容仅供参考，如需获取更多信息，建议查阅Oran联盟官网或咨询相关专家。

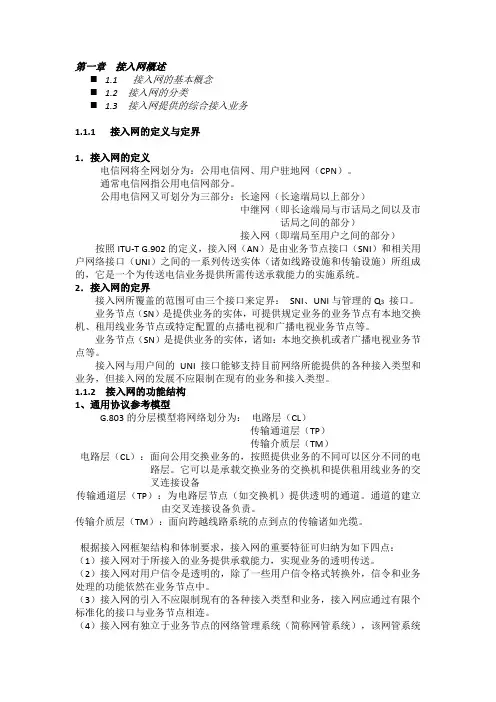

接入网概述

接入网概述

第一章接入网概述

 1.1 接入网的基本概念

 1.2 接入网的分类

 1.3 接入网提供的综合接入业务

1.1.1 接入网的定义与定界

1．接入网的定义

电信网将全网划分为：公用电信网、用户驻地网（CPN）。

通常电信网指公用电信网部分。

公用电信网又可划分为三部分：长途网（长途端局以上部分）

中继网（即长途端局与市话局之间以及市话局之间的部分）

接入网（即端局至用户之间的部分）

按照ITU-T G.902的定义，接入网（AN）是由业务节点接口（SNI）和相关用户网络接口（UNI）之间的一系列传送实体（诸如线路设施和传输设施）所组成的，它是一个为传送电信业务提供所需传送承载能力的实施系统。

2．接入网的定界

接入网所覆盖的范围可由三个接口来定界：SNI、UNI与管理的Q3接口。

业务节点（SN）是提供业务的实体，可提供规定业务的业务节点有本地交换机、租用线业务节点或特定配置的点播电视和广播电视业务节点等。

业务节点（SN）是提供业务的实体，诸如：本地交换机或者广播电视业务节点等。

接入网与用户间的UNI接口能够支持目前网络所能提供的各种接入类型和业务，但接入网的发展不应限制在现有的业务和接入类型。

1.1.2 接入网的功能结构

1、通用协议参考模型

G.803的分层模型将网络划分为：电路层（CL）

传输通道层（TP）

传输介质层（TM）

电路层（CL）：面向公用交换业务的，按照提供业务的不同可以区分不同的电路层。它可以是承载交换业务的交换机和提供租用线业务的交叉连接设备

传输通道层（TP）：为电路层节点（如交换机）提供透明的通道。通道的建立由交叉连接设备负责。

传输介质层（TM）：面向跨越线路系统的点到点的传输诸如光缆。

根据接入网框架结构和体制要求，接入网的重要特征可归纳为如下四点：

（1）接入网对于所接入的业务提供承载能力，实现业务的透明传送。

（2）接入网对用户信令是透明的，除了一些用户信令格式转换外，信令和业务处理的功能依然在业务节点中。

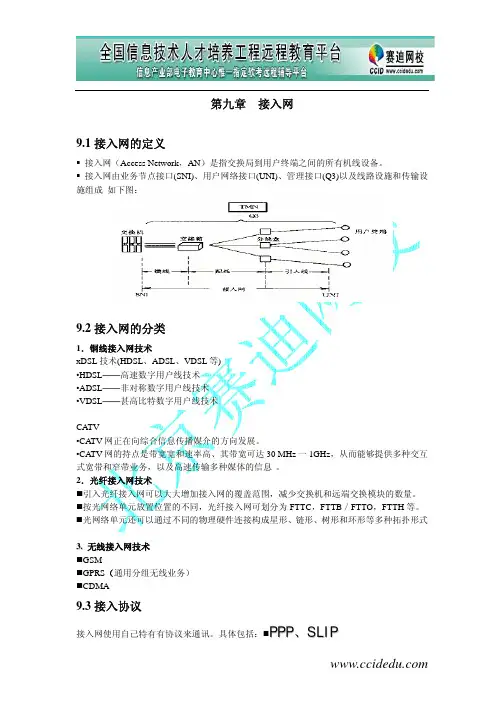

接入网的定义
