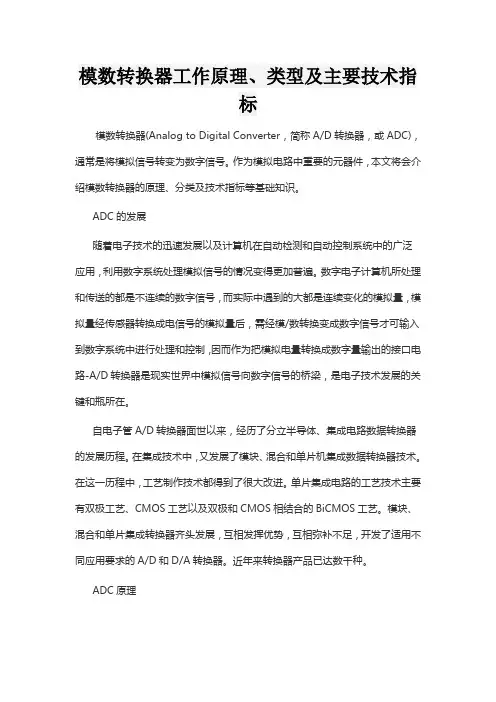

模数转换器工作原理、类型及主要技术指标模数转换器(Analog to Digital Converter，简称A/D转换器，或ADC)，通常是将模拟信号转变为数字信号。
作为模拟电路中重要的元器件，本文将会介绍模数转换器的原理、分类及技术指标等基础知识。
ADC的发展随着电子技术的迅速发展以及计算机在自动检测和自动控制系统中的广泛应用，利用数字系统处理模拟信号的情况变得更加普遍。
数字电子计算机所处理和传送的都是不连续的数字信号，而实际中遇到的大都是连续变化的模拟量，模拟量经传感器转换成电信号的模拟量后，需经模/数转换变成数字信号才可输入到数字系统中进行处理和控制，因而作为把模拟电量转换成数字量输出的接口电路-A/D转换器是现实世界中模拟信号向数字信号的桥梁，是电子技术发展的关键和瓶所在。
自电子管A/D转换器面世以来，经历了分立半导体、集成电路数据转换器的发展历程。
在集成技术中，又发展了模块、混合和单片机集成数据转换器技术。
在这一历程中，工艺制作技术都得到了很大改进。
单片集成电路的工艺技术主要有双极工艺、CMOS工艺以及双极和CMOS相结合的BiCMOS工艺。
模块、混合和单片集成转换器齐头发展，互相发挥优势，互相弥补不足，开发了适用不同应用要求的A/D和D/A转换器。
近年来转换器产品已达数千种。

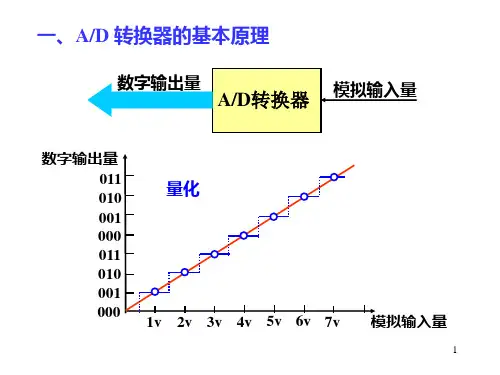

ADC原理D/A转换器是将输入的二进制数字量转换成模拟量，以电压或电流的形式输出。
模数转换一般要经过采样、保持和量化、编码这几个步骤。
ADC的主要类型目前有多种类型的ADC，有传统的并行、逐次逼近型、积分型ADC，也有近年来新发展起来的∑-Δ型和流水线型ADC，多种类型的ADC各有其优缺点并能满足不同的具体应用要求。
低功耗、高速、高分辨率是新型的ADC的发展方向，同时ADC的这一发展方向将适应现代数字电子技术的发展。
并行比较ADC并行比较ADC是现今速度最快的模/数转换器，采样速率在1GSPS以上，通常称为“闪烁式”ADC。
模数转换是将模拟输入信号转换为N位二进制数字输出信号的技术模数转换是将模拟输入信号转换为N位二进制数字输出信号的技术。
采用数字信号处理能够方便实现各种先进的自适应算法，完成模拟电路无法实现的功能，因此，越来越多的模拟信号处理正在被数字技术所取代。
与之相应的是，作为模拟系统和数字系统之间桥梁的模数转换的应用日趋广泛。
为了满足市场的需求，各芯片制造公司不断推出性能更加先进的新产品、新技术，令人目不暇接。
本文就几种最为常用的模数转换技术进行分析比较。
1 模数转换技术模数转换包括采样、保持、量化和编程四个过程。
采样就是将一个连续变化的信号x(t)转换成时间上离散的采样信号x(n)。
根据奈奎斯特采样定理，对于采样信号x(t)，如果采样频率fs大于或等于2fmax（fmax为x(t)最高频率成分），则可以无失真地重建恢复原始信号x（t）。
实际上，由于模数转换器器件的非线性失真，量化噪声及接收机噪声等因素的影响，采样速率一般取fs=2.5fmax。
通常采样脉冲的宽度tw是很短的，故采样输出是断续的窄脉冲。
要把一个采样输出信号数字化，需要将采样输出所得的瞬时模拟信号保持一段时间，这就是保持过程。
量化是将连续幅度的抽样信号转换成离散时间、离散幅度的数字信号，量化的主要问题就是量化误差。
假设噪声信号在量化电平中是均匀分布的，则量化噪声均方值与量化间隔和模数转换器的输入阻抗值有关。
编码是将量化后的信号编码成二进制代码输出。
这些过程有些是合并进行的，例如，采样和保持就利用一个电路连续完成，量化和编码也是在转换过程同时实现的，且所用时间又是保持时间的一部分。
实现这些过程的技术有很多，从早在上世纪70年代就出现的积分型到最新的流水线模数转换技术，种类繁多。
由于原理的不同，决定了它们性能特点的差别。

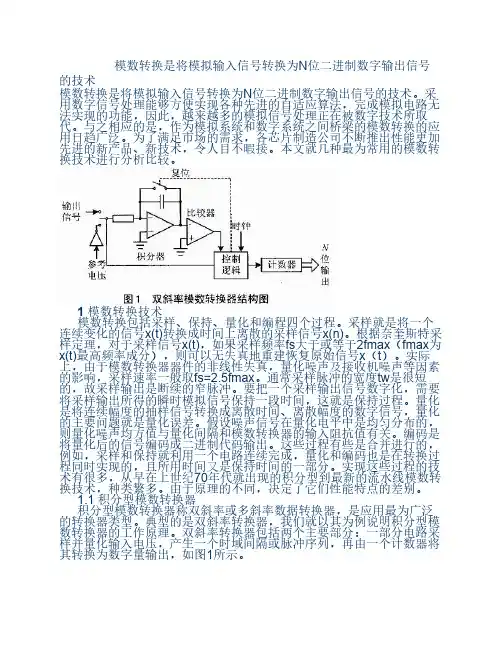

1.1 积分型模数转换器积分型模数转换器称双斜率或多斜率数据转换器，是应用最为广泛的转换器类型。
典型的是双斜率转换器，我们就以其为例说明积分型模数转换器的工作原理。

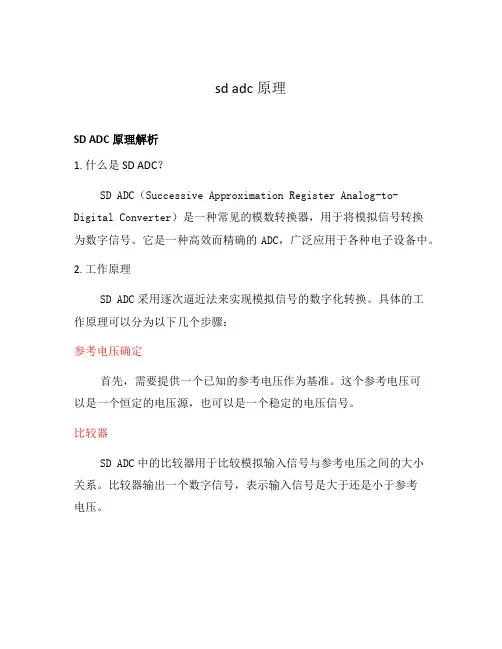

sd adc原理SD ADC原理解析1. 什么是SD ADC？SD ADC（Successive Approximation Register Analog-to-Digital Converter）是一种常见的模数转换器，用于将模拟信号转换为数字信号。
它是一种高效而精确的ADC，广泛应用于各种电子设备中。
2. 工作原理SD ADC采用逐次逼近法来实现模拟信号的数字化转换。
具体的工作原理可以分为以下几个步骤：参考电压确定首先，需要提供一个已知的参考电压作为基准。
这个参考电压可以是一个恒定的电压源，也可以是一个稳定的电压信号。
比较器SD ADC中的比较器用于比较模拟输入信号与参考电压之间的大小关系。
比较器输出一个数字信号，表示输入信号是大于还是小于参考电压。
逐次逼近逐次逼近法是SD ADC的核心原理。
在每一个时钟周期内，通过对比较器输出的信号进行判断，确定输入信号在该位的数字是0还是1。
ADC会逐渐逼近输入信号的大小，从而得到一个较精确的数字表示。
DACDAC（Digital-to-Analog Converter）用于将逼近结果转换为模拟输出信号。
它根据逼近过程的结果，生成一个数字信号，表示逼近结果与输入信号之间的差异。
SARSAR（Successive Approximation Register）是一个数字寄存器，用于存储逐次逼近的结果。
它会根据比较器输出的信号和DAC的输入信号，逐步更新逼近结果，直到得到最终的数字表示。
控制器控制器负责控制整个转换过程。
它会发送控制信号给DAC和SAR，确保逐次逼近过程按照正确的顺序进行，并且调整逼近的步骤和精度。
3. 特点与应用SD ADC具有一些明显的特点，使其被广泛应用于各种领域：•精度高：采用逐次逼近法，能够获得较高的转换精度。
•速度快：逐次逼近过程较为简单，可以实现高速转换。
•低功耗：相比其他ADC技术，SD ADC在功耗方面表现较好。
•成本低：结构简单，制造成本相对较低。

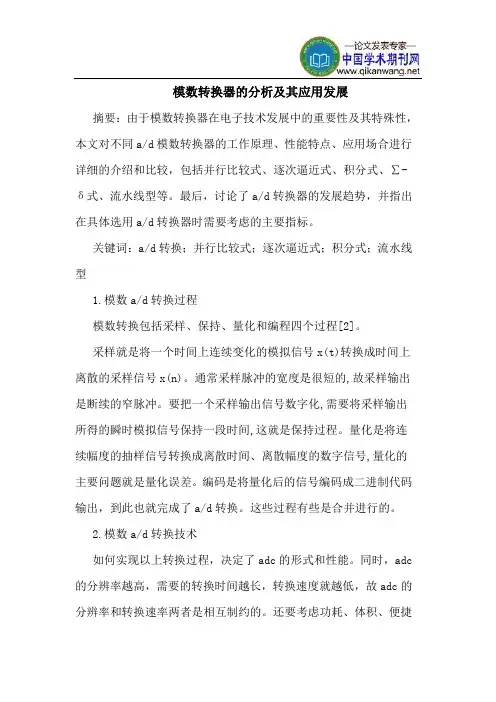

模数转换器的分析及其应用发展摘要：由于模数转换器在电子技术发展中的重要性及其特殊性，本文对不同a/d模数转换器的工作原理、性能特点、应用场合进行详细的介绍和比较，包括并行比较式、逐次逼近式、积分式、∑-δ式、流水线型等。
最后，讨论了a/d转换器的发展趋势，并指出在具体选用a/d转换器时需要考虑的主要指标。
关键词：a/d转换；并行比较式；逐次逼近式；积分式；流水线型1.模数a/d转换过程模数转换包括采样、保持、量化和编程四个过程[2]。
采样就是将一个时间上连续变化的模拟信号x(t)转换成时间上离散的采样信号x(n)。
通常采样脉冲的宽度是很短的,故采样输出是断续的窄脉冲。
要把一个采样输出信号数字化,需要将采样输出所得的瞬时模拟信号保持一段时间,这就是保持过程。
量化是将连续幅度的抽样信号转换成离散时间、离散幅度的数字信号,量化的主要问题就是量化误差。
编码是将量化后的信号编码成二进制代码输出，到此也就完成了a/d转换。
这些过程有些是合并进行的。
2.模数a/d转换技术如何实现以上转换过程，决定了adc的形式和性能。
同时，adc 的分辨率越高，需要的转换时间越长，转换速度就越低，故adc的分辨率和转换速率两者是相互制约的。
还要考虑功耗、体积、便捷性、多功能与计算机及通讯网络的兼容性以及应用领域的特殊要求等问题，这样也使得adc的结构和分类错综复杂。
主要有以下分类：2.1并行比较式adc并行比较adc（又称闪烁式），它由电阻分压器、比较器、缓冲器及编码器四部分组成。
如图1所示。
它的转换原理如下：转换器内的基准电压通过分压电阻网络分压后比较器的反向输入端，从上到下每个比较器反向输入端电压为，，，，，由此可见比每个比较器反向输入端电压比下个比较器反向输入端电压高；模拟输入电压信号同时加到个比较器的同向输入端，当高于比较器反向输入端电压时，比较器会输出高电平1，反之输出低电平。
这样得到的一组数码称之为温度计码。
该码被送到编码器中进行编码后即可得到对应的数字量。

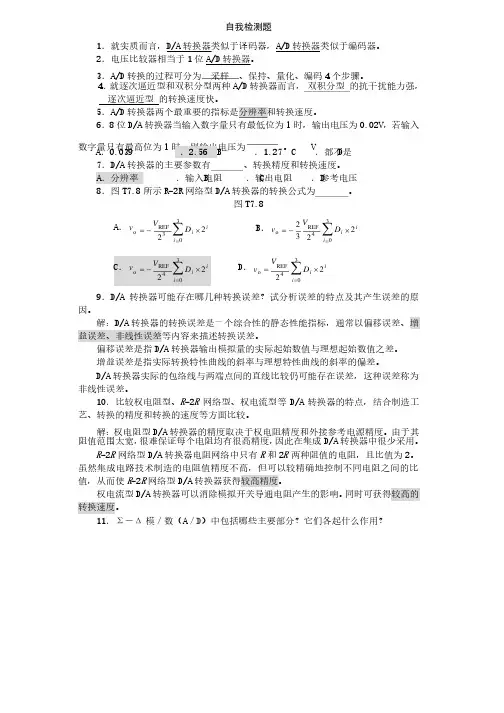

自我检测题1．就实质而言，．就实质而言，D/A D/A 转换器类似于译码器，转换器类似于译码器，A/D A/D 转换器类似于编码器。
转换器类似于编码器。
2．电压比较器相当于1位A/D 转换器。
转换器。
3．A/D 转换的过程可分为转换的过程可分为 采样采样采样 、保持、量化、编码、保持、量化、编码4个步骤。
个步骤。
4．就逐次逼近型和双积分型两种A/D 转换器而言， 双积分型双积分型 的抗干扰能力强， 逐次逼近型逐次逼近型逐次逼近型 的转换速度快。
的转换速度快。
5．A/D 转换器两个最重要的指标是分辨率和转换速度。
转换器两个最重要的指标是分辨率和转换速度。
6．8位D/A 转换器当输入数字量只有最低位为1时，输出电压为0.02V 0.02V，，若输入数字量只有最高位为1时，则输出电压为时，则输出电压为 V V 。
A ．0.039 B ．2.56 C ．1.27 D ．都不是．都不是 7．D/A 转换器的主要参数有转换器的主要参数有 、转换精度和转换速度。
、转换精度和转换速度。
A ．分辨率．分辨率 B B ．输入电阻．输入电阻 C C ．输出电阻．输出电阻 D D ．参考电压．参考电压 8．图T7.8所示R-2R 网络型D/A 转换器的转换公式为转换器的转换公式为。
图T7.8A ．∑=⨯-=303REF o 22i ii D V v B ．∑=⨯-=304REFo 2232i iiD V vC ．∑=⨯-=34REFo 22i ii D V vD ．∑=⨯=34REF o 22i iiD V v9．D/A 转换器可能存在哪几种转换误差？试分析误差的特点及其产生误差的原因。
因。
解：解：D/A D/A 转换器的转换误差是一个综合性的静态性能指标，通常以偏移误差、增益误差、非线性误差等内容来描述转换误差。
益误差、非线性误差等内容来描述转换误差。
偏移误差是指D/A 转换器输出模拟量的实际起始数值与理想起始数值之差。

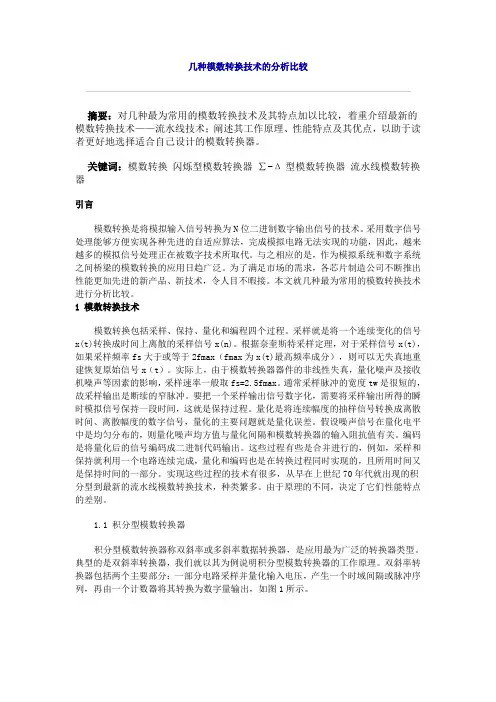

几种模数转换技术的分析比较摘要：对几种最为常用的模数转换技术及其特点加以比较，着重介绍最新的模数转换技术——流水线技术；阐述其工作原理、性能特点及其优点，以助于读者更好地选择适合自己设计的模数转换器。
关键词：模数转换闪烁型模数转换器∑-Δ型模数转换器流水线模数转换器引言模数转换是将模拟输入信号转换为N位二进制数字输出信号的技术。
采用数字信号处理能够方便实现各种先进的自适应算法，完成模拟电路无法实现的功能，因此，越来越多的模拟信号处理正在被数字技术所取代。
与之相应的是，作为模拟系统和数字系统之间桥梁的模数转换的应用日趋广泛。
为了满足市场的需求，各芯片制造公司不断推出性能更加先进的新产品、新技术，令人目不暇接。
本文就几种最为常用的模数转换技术进行分析比较。
1 模数转换技术模数转换包括采样、保持、量化和编程四个过程。
采样就是将一个连续变化的信号x(t)转换成时间上离散的采样信号x(n)。
根据奈奎斯特采样定理，对于采样信号x(t)，如果采样频率fs大于或等于2fmax（fmax为x(t)最高频率成分），则可以无失真地重建恢复原始信号x（t）。
实际上，由于模数转换器器件的非线性失真，量化噪声及接收机噪声等因素的影响，采样速率一般取fs=2.5fmax。
通常采样脉冲的宽度tw是很短的，故采样输出是断续的窄脉冲。
要把一个采样输出信号数字化，需要将采样输出所得的瞬时模拟信号保持一段时间，这就是保持过程。
量化是将连续幅度的抽样信号转换成离散时间、离散幅度的数字信号，量化的主要问题就是量化误差。
假设噪声信号在量化电平中是均匀分布的，则量化噪声均方值与量化间隔和模数转换器的输入阻抗值有关。
编码是将量化后的信号编码成二进制代码输出。
这些过程有些是合并进行的，例如，采样和保持就利用一个电路连续完成，量化和编码也是在转换过程同时实现的，且所用时间又是保持时间的一部分。
实现这些过程的技术有很多，从早在上世纪70年代就出现的积分型到最新的流水线模数转换技术，种类繁多。

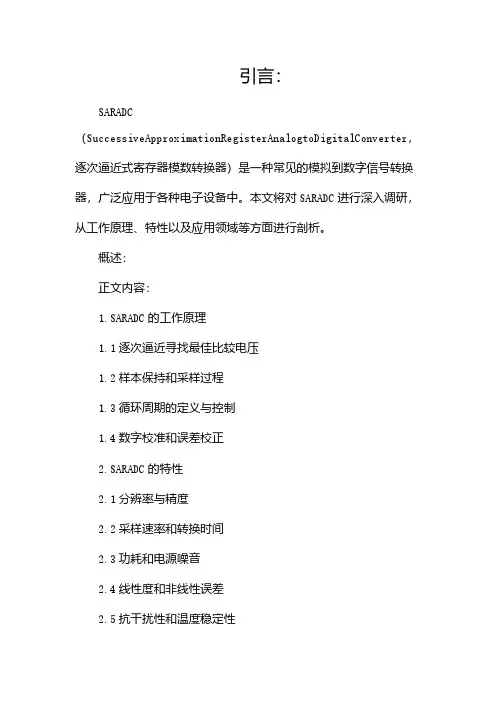

引言：SARADC （SuccessiveApproximationRegisterAnalogtoDigitalConverter，逐次逼近式寄存器模数转换器）是一种常见的模拟到数字信号转换器，广泛应用于各种电子设备中。
本文将对SARADC进行深入调研，从工作原理、特性以及应用领域等方面进行剖析。
概述：正文内容：1.SARADC的工作原理1.1逐次逼近寻找最佳比较电压1.2样本保持和采样过程1.3循环周期的定义与控制1.4数字校准和误差校正2.SARADC的特性2.1分辨率与精度2.2采样速率和转换时间2.3功耗和电源噪音2.4线性度和非线性误差2.5抗干扰性和温度稳定性3.SARADC的应用领域3.1通信领域3.2工业自动化3.3医疗设备3.4音频处理3.5传感器接口4.SARADC的发展趋势4.1高速高精度4.2低功耗4.3集成度增强4.4数字校准技术改进4.5多通道和并行化5.SARADC的市场前景5.1市场规模与增长潜力5.2竞争格局与主要厂商5.3技术创新与发展机遇5.4应用市场拓展5.5未来发展趋势与展望总结：通过对SARADC的深入调研，我们了解到它的工作原理、特性以及应用领域等方面的相关内容。
SARADC作为一种高性能、高精度的模数转换器，具有广泛的应用前景。
随着技术的进步，SARADC的发展趋势将朝着高速高精度、低功耗、集成度增强等方向发展。
未来，SARADC市场有望迎来增长潜力，并面临着技术创新与应用市场拓展的机遇。
【引言】本调研报告将对SARADC（逐次逼近型模数转换器）进行深入研究和分析。
SARADC是一种基于逐次逼近算法的模数转换器，可将模拟信号转换为数字信号。
本文将从SARADC的原理和工作方式开始介绍，然后详细探讨其在电子设备和通信领域的应用，以及优势和挑战。
将对SARADC的未来发展做出展望。
【概述】SARADC是一种常见的模数转换器，它通过逐次逼近算法来将模拟信号转换为数字信号。

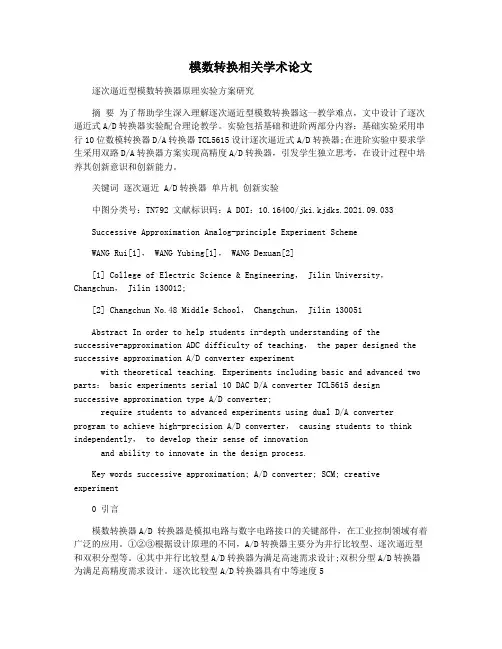

模数转换相关学术论文逐次逼近型模数转换器原理实验方案研究摘要为了帮助学生深入理解逐次逼近型模数转换器这一教学难点，文中设计了逐次逼近式A/D转换器实验配合理论教学。
实验包括基础和进阶两部分内容：基础实验采用串行10位数模转换器D/A转换器TCL5615设计逐次逼近式A/D转换器;在进阶实验中要求学生采用双路D/A转换器方案实现高精度A/D转换器，引发学生独立思考，在设计过程中培养其创新意识和创新能力。
关键词逐次逼近 A/D转换器单片机创新实验中图分类号：TN792 文献标识码：A DOI：10.16400/jki.kjdks.2021.09.033Successive Approximation Analog-principle Experiment SchemeWANG Rui[1]， WANG Yubing[1]， WANG Dexuan[2][1] College of Electric Science & Engineering， Jilin University，Changchun， Jilin 130012;[2] Changchun No.48 Middle School， Changchun， Jilin 130051Abstract In order to help students in-depth understanding of the successive-approximation ADC difficulty of teaching， the paper designed the successive approximation A/D converter experimentwith theoretical teaching. Experiments including basic and advanced two parts： basic experiments serial 10 DAC D/A converter TCL5615 design successive approximation type A/D converter;require students to advanced experiments using dual D/A converter program to achieve high-precision A/D converter， causing students to think independently， to develop their sense of innovationand ability to innovate in the design process.Key words successive approximation; A/D converter; SCM; creative experiment0 引言模数转换器A/D 转换器是模拟电路与数字电路接口的关键部件，在工业控制领域有着广泛的应用。
