扫频仪的使用方法扫频仪是一种电子测试仪器，用于测量无线电频率范围内的信号强度、频谱分析及频率扫描等。

它广泛应用于通信、无线电、广播、电视、雷达等领域。

以下是扫频仪的使用方法：一、基本操作流程：1. 开启设备：接通电源，打开仪器电源开关。

2. 连接天线：将天线通过合适的接口连接到扫频仪上。

3. 设置起始频率和终止频率：根据需要测量的频率范围，通过调节频率范围选择开关或面板上的频率调节旋钮设置扫描的起始频率和终止频率。

4. 设置带宽：根据测量需求，设置合适的带宽。

通常情况下，带宽越宽，设备对信号的捕获能力越强，但分辨率会降低；反之，带宽越窄，分辨率越高，但信号捕获能力减弱。

5. 设置刷新速率：调节刷新速率以满足实时监测的需求。

6. 开始测量：按下开始或扫描按钮，扫频仪开始对预设频率范围内的信号进行测量。

二、测量结果解析：1. 频率显示：扫频仪可以在屏幕上显示信号的频率。

2. 强度显示：扫频仪可以通过信号强度显示功能，将信号的强度以柱状图或曲线图的形式显示在屏幕上，以直观地了解信号的强度变化。

3. 频谱分析：扫频仪能够对频率范围内的信号进行频谱分析，将不同频率上的信号以柱状图或曲线图的形式显示在屏幕上，以便用户观察信号强度和频率的分布情况，进而判定是否存在干扰或频率占用等问题。

4. 频率扫描：扫频仪可以根据设备的预设和设置，在频率范围内自动扫描信号，将检测到的信号显示在屏幕上，用户可以通过观察和分析这些信号来判断是否存在干扰源或非法使用频率等问题。

三、使用注意事项：1. 环境选择：使用扫频仪时应选择无电磁干扰的场所，避免异物或电磁波的干扰，以免影响测量结果的准确性。

2. 天线选择：根据需要测量的频率范围和环境条件选择合适的天线，使其与扫频仪的接口匹配，以确保信号的接收和测量精度。

3. 安全操作：在使用扫频仪时，不要接触高压设备或高功率无线电设备，以免发生触电或高频辐射的危险。

4. 带宽选择：根据实际需求合理选择带宽，避免带宽过宽导致测量精度下降或带宽过窄导致信号漏测。

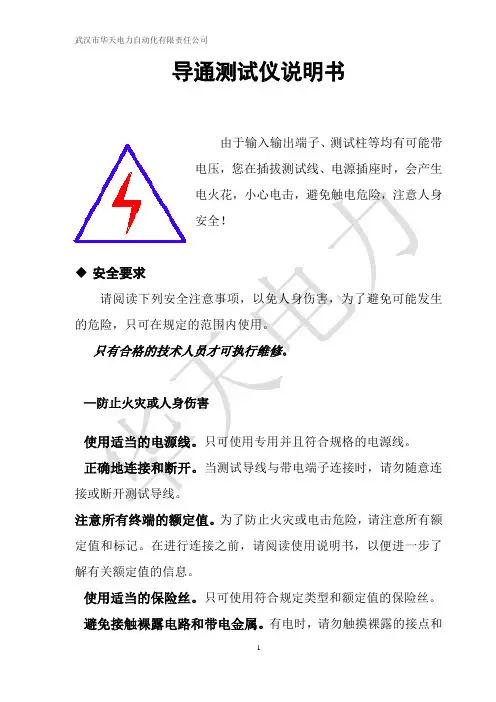

导通测试仪说明书由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害使用适当的电源线。

只可使用专用并且符合规格的电源线。

正确地连接和断开。

当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

注意所有终端的额定值。

为了防止火灾或电击危险，请注意所有额定值和标记。

在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。

使用适当的保险丝。

只可使用符合规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。

有电时，请勿触摸裸露的接点和部位。

请勿在潮湿环境下操作。

请勿在易爆环境中操作。

－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。

目录一、仪器的用途及特点 (5)二、技术指标 (5)三、面板介绍 (6)四、测试与操作方法 (6)一、仪器的用途及特点电力设备的接地引下线与地网的可靠、有效连接是设备安全运行的根本保障。

接地引下线是电力设备与地网的连接部分，在电力设备的长时间运行过程中，连接处有可能因受潮等因素影响，出现接点锈蚀、甚至断裂等现象，导致接地引下线与主接地网连接点电阻增大，从而不能满足电力规程的要求，使设备在运行中存在不安全隐患，严重时会造成设备失地运行。

因此在《防止电力生产重大事故的二十五项重点要求》中，明确提出接地装置引下线的导通检测工作应每年进行一次。

HTDT-10A接地引下线导通测试仪用于变电站内各个电力设备接地引下线之间的导通电阻值的测量。

仪器采用高性能单片机控制，可实现测试过程智能化，具有体积小，携带方便，操作简单，精度高，测试速度快，复测性好，读数直观，是符合规程要求的理想专用仪器。

二、技术指标1、输出电流：1A、5A、10A2、分辨率：1μΩ3、量程：1mΩ-0.8Ω（10A档）2mΩ-2Ω（5A档）10mΩ-10Ω（1A档）4、准确度：0.5%5、工作温度：0～40℃6、工作湿度：≤90%RH，不结露7、工作电源：AC220V±10%，50HZ三、面板介绍仪器面板见图一123456789将随机配备的专用测试线取出并接好，其中红、黑两把测试钳分别夹到接地网的其中两根接地引下线上，并用力摩擦接触点，确保接触良好，测试线的另一端与仪器的接线端子对应好，确认测试线连接准确无误后，接通电源线，准备测量，此时打开电源开关，显示如下界面：出现如上界面后,按选择键电流可在10A、5A、1A之间循环滚动，可根据需要选择合适电流，确定电流后，按启动键进入测量界面如下：。

频率测试仪操作方法频率测试仪操作方法频率测试仪是一种用于测试电源频率的设备。

对于电力系统和智能家居等领域，频率测试仪具有非常重要的作用。

它可以测试出电源的频率，并向用户提供可靠的测量数据，以确保其相关设备的正常运行。

因此，频率测试仪的正确使用非常重要。

本文将介绍频率测试仪的相关操作方法。

一、仪器安装在使用频率测试仪时，应首先将其正确安装。

首先选择一个通风良好、无尘的场所，避免阳光直射和潮湿环境，并确保设备稳定。

其次，应将频率测试仪的电源与电源线、地线相连接，并注意接线正确无误。

最后，应将频率测试仪的探针按照使用指南连接到被测电源上，确保探针间保持良好的接触。

二、仪器校准频率测试仪有时需要进行校准，保证测试结果的准确性。

在校准前应仔细读取仪器说明书，确保操作正确。

常见的校准方式包括零点校准和满度校准。

零点校准是将频率测试仪置于无频率测量时，手动调整仪器指针或数字显示，让其指向0。

而满度校准是将频率测试仪置于已知标准频率电源上，调整探针或旋钮，使仪器指针或数字显示指向标准频率值。

三、仪器测试频率测试仪的测试对象一般为交流电源，因此在测试前应检查被测电源的电压、电流和电源周围环境，并确认安全后方可进行测试。

测试时应将仪器显示设为频率测量模式，接触被测电源，根据使用说明书对电源频率进行测量，并记录测量数据。

测试完毕后，应关闭仪器电源，断开与电源的连接，并将频率测试仪恢复到待机状态。

四、注意事项在操作频率测试仪时，有一些注意事项需要注意。

首先，应避免操作过程中将仪器放置在潮湿、高温或寒冷的环境中。

其次，应避免在电源测量时触碰探针，并注意探针插头的大小，确保安全接地。

最后，在频率测试仪校准和操作过程中，应仔细阅读说明书，按照要求进行操作，以免发生操作失误或导致设备的损坏。

本文介绍了频率测试仪的相关操作方法，包括仪器安装、校准、测试和注意事项等。

掌握这些方法可以帮助使用者提高频率测试仪的使用效果和测试数据的准确性，确保设备的长期正常运行。

网络测试仪操作说明指导一、测试具体条件：
网络测试仪：
测试具备组件：
二、馈线连接
三、测试设置
1、开机
开机主界面显示：
2、设备参数设置：
设置界面图：
第一步：设置起始频率值为：10M（点选界面start键，然后按选10，
和M键，起始频率设置完成。

）
设置完成屏幕显示：
第二步：直接点选设置截止频率为20M（点选stop键，然后按选20，
和M键，截止频率设置完成。

）
设置完成界面：
第三步：设置完以上两个参数后，点选界面中的Cal键
调出主菜单界面：
第四步：连接对接转接头
第五步：安装开路测试头
第六步：然后点选菜单对应按键：
会听到滴一声。

第七步：更换短路测试头
第八步：并点选按键
同样听到滴一声。

第九步：再次更换负载测试头
并点选
听到第一声后完成。

第十步：存储设置结果，点选按键
第十一步：点选Marker
第十二步：输入数字键盘，设置为13.56M
第十三步：选择Display，调出菜单
按照顺序按键，1-----2-------3-------1最后在按回1，就可以测试天线板了。

配置完成的界面：
这个值分别是：
黄色代表：阻抗
蓝色代表：相位
测试参考正确值范围是：黄色阻抗50 ，蓝色相位0，允许有正负10偏差。
