玻璃雨棚计算手册

设计荷载确定原则:作用于垂直雨棚平面的荷载主要是风荷载、地震作用及雨棚结构自重，其中风荷载引起的效应最大。

在进行雨棚构件、连接件承载力计算时，必须考虑各种荷载和作用效应的分项系数，即采用其设计值；进行位移和挠度计算时，各分项系数均取1.0，即采用其标准值。

1、风荷载根据《玻璃幕墙工程技术规范》，垂直于雨棚平面上的风荷载标准值，按下列公式(1.1)计算： W k = z s z Wo ················(1.1)式中: W k ---风荷载标准值 (kN/m2)；βz---瞬时风压的阵风系数；βz=2.25μs---风荷载体型系数；向上取μs=2.0μs---风荷载高度变化系数，并与建筑的地区类别有关；按《建筑结构荷载规范》GBJ9-87取值；W o---基本风压(kN/m2) 按《技术要求》W o =1.1x0.700=0.770(kN/m2)按《玻璃幕墙工程技术规范》要求，进行建筑幕墙构件、连接件和锚固件承载力计算时，风荷载分项系数应取γw= 1.4即风荷载设计值为： W= γWWK = 1.4W K ··············(1.2)2、雪荷载标准值计算：Sk：作用在雨蓬上的雪荷载标准值(MPa)S0：基本雪压，根据现行<<建筑结构荷载规范>>GB50009-2001取值，上海地区50年一遇最大积雪的自重:0.0002MPa.μr：屋面积雪分布系数，按表6.2.1[GB50009-2001]，为1.0。

根据<<建筑结构荷载规范>>GB50009-2001公式6.1.1屋面雪荷载标准值为：Sk=μr×S0=1.0×0.0002=0.0002MPa 5.雪荷载设计值计算：S：雪荷载设计值(MPa)；S=1.4×Sk=1.4×0.0002=0.00028MPa3、地震作用雨棚平面外地震作用标准值计算公式如下：qEK = E max GkA·················(1.3)雨棚平面内地震作用标准值计算公式如下：PE = E max G ·················(1.4)式中, qEK为垂直雨棚平面的分布地震作用；(kN/m2)PE为平行于雨棚平面的集中地震作用；(kN) E为地震动力放大系数；取 E=3.0 max为水平地震影响系数最大值；取 max=0.08（7度抗震设计）G为幕墙结构自重(kN)GkA为单位面积的幕墙结构自重(kN/m2) ；取GkA=0.4kN/m2按规范要求，地震作用的分项系数取γE= 1.3，即地震作用设计值为：qE=γEqEK = 1.3 qEK ·············(1.5)4、雨棚结构自重按规范要求，幕墙结构自重的分项系数取γG=1.2。

玻璃雨棚工程量计算规则
在建筑工程中，玻璃雨棚的设计和安装是非常重要的一环。

玻璃雨棚不仅可以美化建筑外观，还可以在雨天提供防雨作用。

在进行玻璃雨棚工程量计算时，需要考虑各种因素，并按照一定的规则来确定所需材料和工程量。

1. 玻璃面积计算
玻璃雨棚的玻璃面积是工程量计算的重要指标之一。

为了准确计算玻璃面积，需要按照实际设计尺寸进行测量。

首先，测量玻璃雨棚的长度和宽度，然后根据设计要求计算出所需的玻璃面积。

2. 结构支撑计算
除了玻璃面积，玻璃雨棚的结构支撑也是需要考虑的因素。

结构支撑的计算包括支柱数量、材料规格等。

根据设计要求和结构承载能力，确定支撑结构的具体参数。

3. 五金配件计算
玻璃雨棚的安装还需要考虑五金配件的计算。

五金配件包括连接件、螺栓、螺丝等。

按照设计要求和实际安装需要，确定五金配件的种类和数量。

4. 施工人工计算
在进行玻璃雨棚工程量计算时，还要考虑施工人工的计算。

施工人工包括玻璃安装、结构支撑安装、五金配件安装等。

根据工程难易程度和实际施工情况，确定所需的施工人工数量。

5. 其他费用计算
最后，还需要考虑其他费用的计算，包括运输费用、材料损耗费用、辅助设备租赁费用等。

这些费用是实施玻璃雨棚工程所必需的，需要在工程量计算中进行合理估算。

综上所述，玻璃雨棚工程量计算是一个综合性的工作，需要考虑玻璃面积、结构支撑、五金配件、施工人工和其他费用等多个方面。

只有合理计算各项指标，才能确保玻璃雨棚工程的顺利进行和有效实施。

雨棚面积计算规则表
1. 雨棚基本结构简介
雨棚是一种安装在建筑物外部的遮阳装置，用于遮挡雨水及阳光。

它通常由支
撑结构和覆盖面板构成。

2. 雨棚面积计算规则
2.1 雨棚面积计算公式
雨棚面积（平方米）= 雨棚长度（米）× 雨棚宽度（米）
2.2 雨棚长度计算方法
•直线雨棚
直线雨棚长度即为其安装位置的长度。

•曲线雨棚
曲线雨棚长度可根据实际设计图纸计算得出。

2.3 雨棚宽度计算方法
•常规雨棚
常规雨棚的宽度一般为设计师根据建筑物外观和需求确定的固定数值。

•自定雨棚
自定雨棚的宽度可以根据具体需求进行定制，需按照实际情况测量确定。

3. 雨棚面积计算案例
假设某建筑需要安装一个直线雨棚，长度为8米，宽度为2米，则雨棚面积计算如下：
雨棚面积 = 8米 × 2米 = 16平方米
4. 结语
雨棚作为建筑外部的重要装饰和功能性构件，其面积计算对于施工和设计具有重要意义。

以上介绍的雨棚面积计算规则表可供参考，实际应用中需根据具体情况进行调整和计算，确保安装效果和使用需求的满足。

雨棚面积计算方法
在建筑设计和施工中，计算雨棚面积是至关重要的环节。

雨棚不仅可以保护建筑物不受雨水侵袭，还能为出入建筑的人员提供一个遮风挡雨的空间。

下面介绍几种常用的雨棚面积计算方法。

1. 矩形雨棚
对于矩形雨棚，面积计算非常简单。

只需测量雨棚的长度和宽度，然后将两者相乘即可得到雨棚的面积。

公式如下：
面积 = 长度 x 宽度
2. 三角形雨棚
如果雨棚的形状是三角形，面积的计算稍微复杂一些。

需要测量雨棚的底边和高度，然后应用下面的公式计算面积：
面积 = 0.5 x 底边 x 高度
3. 梯形雨棚
对于梯形状的雨棚，需要测量上底、下底和高度。

计算公式如下：
面积 = 0.5 x (上底 + 下底) x 高度
4. 不规则形状的雨棚
对于不规则形状的雨棚，可以将其分割成几何形状规则的部分，分别计算各个部分的面积，然后将它们相加得到总面积。

综上所述，无论雨棚的形状如何，只要正确测量相关尺寸，就能通过简单的数学计算方法得到准确的雨棚面积。

在实际工程中，应确保计算准确，以保证雨棚的设计和施工符合要求。

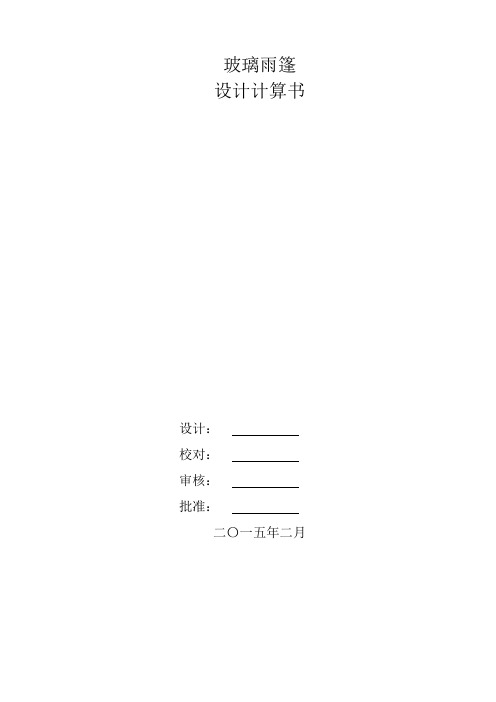

玻璃雨篷设计计算书设计：校对：审核：批准：二〇一五年二月目录1 计算引用的规范、标准及资料 (1)1.1 幕墙及采光顶相关设计规范： (1)1.2 建筑设计规范： (1)1.3 玻璃规范： (1)1.4 钢材规范： (2)1.5 胶类及密封材料规范： (2)1.6 相关物理性能等级测试方法： (3)1.7 《建筑结构静力计算手册》(第二版) (3)1.8 土建图纸： (3)2 基本参数 (3)2.1 雨篷所在地区 (3)2.2 地面粗糙度分类等级 (3)3 雨篷荷载计算 (3)3.1 雨篷的荷载作用说明 (3)3.2 风荷载标准值计算 (4)3.3 风荷载设计值计算 (6)3.4 雪荷载标准值计算 (6)3.5 雪荷载设计值计算 (6)3.6 雨篷面活荷载设计值 (7)3.7 雨篷构件恒荷载设计值 (7)3.8 选取计算荷载组合 (7)4 雨篷杆件计算 (8)4.1 钢桁架的受力分析 (12)4.2 选用材料的截面特性 (15)4.3 梁的抗弯强度计算 (18)4.4 梁的挠度计算 (22)5 雨篷焊缝计算 (24)5.1 受力分析 (25)5.2 焊缝校核计算 (26)6 玻璃的选用与校核 (26)6.1 玻璃板块荷载组合计算 (26)6.2 玻璃板块荷载分配计算 (27)6.3 玻璃的强度计算 (28)6.4 玻璃最大挠度校核 (29)7 雨篷埋件计算（拉杆埋件系统） (30)7.1 校核处埋件受力分析 (30)7.2 埋件受力基本参数 (30)7.3 锚栓群中锚栓的拉力计算 (30)7.4 群锚受剪内力计算 (31)7.5 锚栓钢材破坏时的受拉承载力计算 (31)7.6 锚栓钢材受剪破坏承载力计算 (32)7.7 混凝土剪撬破坏承载能力计算 (32)7.8 拉剪复合受力承载力计算 (32)7.9 混凝土基材厚度、群锚锚栓最小间距及最小边距计算 (33)8 雨篷埋件计算（变截面工字钢埋件系统） (33)8.1 校核处埋件受力分析 (33)8.2 埋件受力基本参数 (33)8.3 锚栓群中锚栓的拉力计算 (34)8.4 群锚受剪内力计算 (35)8.5 锚栓钢材破坏时的受拉承载力计算 (35)8.6 混凝土锥体受拉破坏承载力计算 (35)8.7 混凝土劈裂破坏承载力计算 (37)8.8 锚栓钢材受剪破坏承载力计算 (38)8.9 混凝土楔形体受剪破坏承载力计算 (39)8.10 混凝土剪撬破坏承载能力计算 (41)8.11 拉剪复合受力承载力计算 (41)8.12 混凝土基材厚度、群锚锚栓最小间距及最小边距计算 (42)附录常用材料的力学及其它物理性能 (43)钢结构雨篷设计计算书1 计算引用的规范、标准及资料1.1 幕墙及采光顶相关设计规范：《铝合金结构设计规范》GB50429-2007《玻璃幕墙工程技术规范》JGJ102-2003《建筑玻璃应用技术规程》JGJ113-2009《建筑幕墙》GB/T21086-2007《建筑玻璃采光顶》JG/T231-2007《建筑用玻璃与金属护栏》JG/T342-2012《建筑幕墙工程技术规范》DGJ08-56-2012 1.2 建筑设计规范：《地震震级的规定》GB/T17740-1999《钢结构设计规范》GB50017-2003《高层建筑混凝土结构技术规程》JGJ3-2010《高处作业吊蓝》GB19155-2003《工程抗震术语标准》JGJ/T97-2011《混凝土结构后锚固技术规程》JGJ145-2013《混凝土结构加固设计规范》GB50367-2013《混凝土结构设计规范》GB50010-2010《混凝土用膨胀型、扩孔型建筑锚栓》JG160-2004《建筑防火封堵应用技术规程》CECS154：2003《建筑钢结构焊接技术规程》JGJ81-2002《建筑工程抗震设防分类标准》GB50223-2008《建筑结构荷载规范》GB50009-2012《建筑结构可靠度设计统一标准》GB50068-2001《建筑抗震设计规范》GB50011-2010《建筑设计防火规范》GB50016-2006《建筑物防雷设计规范》GB50057-2010《冷弯薄壁型钢结构技术规范》GB50018-2002 1.3 玻璃规范：《镀膜玻璃第1部分：阳光控制镀膜玻璃》GB/T18915.1-2013《镀膜玻璃第2部分：低辐射镀膜玻璃》GB/T18915.2-2013《防弹玻璃》GB17840-1999《平板玻璃》GB11614-2009《建筑用安全玻璃第3部分：夹层玻璃》GB15763.3-2009《建筑用安全玻璃第2部分：钢化玻璃》GB15763.2-2005《建筑用安全玻璃防火玻璃》GB15763.1-2009《半钢化玻璃》GB/T17841-2008《热弯玻璃》JC/T915-2003《压花玻璃》JC/T511-2002《中空玻璃》GB/T11944-20121.4 钢材规范：《建筑结构用冷弯矩形钢管》JG/T178-2005《不锈钢棒》GB/T1220-2007《不锈钢冷加工钢棒》GB/T4226-2009《不锈钢冷轧钢板及钢带》GB/T3280-2007《不锈钢热轧钢板及钢带》GB/T4237-2007《不锈钢丝》GB/T4240-2009《建筑用不锈钢绞线》JG/T200-2007《不锈钢小直径无缝钢管》GB/T3090-2000《彩色涂层钢板和钢带》GB/T12754-2006《低合金钢焊条》GB/T5118-2012《低合金高强度结构钢》GB/T1591-2008《建筑幕墙用钢索压管接头》JG/T201-2007《耐候结构钢》GB/T4171-2008《高碳铬不锈钢丝》YB/T096—1997《合金结构钢》GB/T3077-1999《金属覆盖层钢铁制品热镀锌层技术要求》GB/T13912-2002《冷拔异形钢管》GB/T3094-2012《碳钢焊条》GB/T5117-2012《碳素结构钢》GB/T700-2006《碳素结构钢和低合金结构钢热轧薄钢板及钢带》GB/T912-2008《碳素结构钢和低合金结构钢热轧厚钢板及钢带》GB/T3274-2007《优质碳素结构钢》GB/T699-19991.5 胶类及密封材料规范：《丙烯酸酯建筑密封膏》JC484-2006《幕墙玻璃接缝用密封胶》JC/T882-2001《彩色涂层钢板用建筑密封胶》JC/T884-2001《丁基橡胶防水密封胶粘带》JC/T942-2004《工业用橡胶板》GB/T5574-2008《混凝土建筑接缝用密封胶》JC/T881-2001《建筑窗用弹性密封剂》JC485-2007《建筑密封材料试验方法》GB/T13477.1～20-2002《建筑用防霉密封胶》JC/T885-2001《建筑用硅酮结构密封胶》GB16776-2005《建筑用岩棉、矿渣棉绝热制品》GB/T19686-2005《建筑用硬质塑料隔热条》JG/T174-2005《聚氨酯建筑密封胶》JC/T482-2003《聚硫建筑密封胶》JC/T483-2006《绝热用岩棉、矿棉及其制品》GB/T11835-2007《硫化橡胶或热塑性橡胶撕裂强度的测定》GB/T529-2008《橡胶袖珍硬度计压入硬度试验方法》GB/T531-1999《修补用天然橡胶胶粘剂》HG/T3318-2002《中空玻璃用弹性密封胶》JC/T486-2001《中空玻璃用丁基热熔密封胶》JC/T914-20031.6 相关物理性能等级测试方法：《玻璃幕墙工程质量检验标准》JGJ/T139-2001《玻璃幕墙光学性能》GB/T18091-2000《彩色涂层钢板和钢带试验方法》GB/T13448-2006《钢结构工程施工质量验收规范》GB50205-2001《混凝土结构工程施工质量验收规范》GB50204-2002(2011版)《建筑防水材料老化试验方法》GB/T18244-2000《建筑幕墙气密、水密、抗风压性能检测方法》GB/T15227-2007《建筑幕墙抗震性能振动台试验方法》GB/T18575-2001《建筑幕墙平面内变形性能检测方法》GB/T18250-2000《建筑装饰装修工程质量验收规范》GB50210-2001《金属材料室温拉伸试验方法》GB/T228-20021.7 《建筑结构静力计算手册》(第二版)1.8 土建图纸：2 基本参数2.1 雨篷所在地区南昌地区；2.2 地面粗糙度分类等级按《建筑结构荷载规范》(GB50009-2012)A类：指近海海面和海岛、海岸、湖岸及沙漠地区；B类：指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区；C类：指有密集建筑群的城市市区；D类：指有密集建筑群且房屋较高的城市市区；依照上面分类标准，本工程按C类地形考虑。
