网球场建设工程施工方案一、项目概况本项目为网球场建设工程，位于城市中心，总占地面积为1000平方米，为提升城市体育设施，丰富市民体育活动内容而展开。
本工程旨在打造一个符合国际标准的网球场地，为广大市民提供一个健康、有趣的娱乐场所。
二、工程方案1. 场地选址：本工程选址于城市中心核心区域，交通便利，周边设施完善，满足市民出行要求。
2. 场地规划：网球场建设工程将包括一个标准尺寸的网球场地，场地周围设置观众席、休息区、更衣室等辅助设施，满足市民日常运动需求。
3. 设备采购：本工程将选用国际标准的网球场地铺设材料，确保球场质量，耐用性和耐磨性。
4. 施工组织：本工程将由经验丰富的专业团队负责施工，严格按照施工方案和工程进度计划进行施工，以确保工程质量。
三、施工流程1. 场地准备：清理施工现场，进行平整处理，确保施工基础牢固。
2. 场地测量：按照网球场标准尺寸要求，进行场地测量，确定球场位置和边界。
3. 场地施工：进行场地铺设、标线喷涂等工序，确保网球场地平整、清晰、符合国际标准。
4. 辅助设施建设：同时进行观众席、休息区、更衣室等辅助设施的建设，满足市民的需求。
5. 竣工验收：完成网球场建设后，进行竣工验收，确保符合设计要求，可以投入使用。
四、安全保障1. 施工期间：施工过程中，严格遵守相关安全规定，做好现场安全管理，避免施工事故发生。
2. 竣工后：网球场建设完成后，定期进行设施检查和维护，确保设施正常运行，保障使用者安全。
五、工程效果预期通过本项目的建设，将为城市居民提供一个优质的网球运动场地，促进城市体育事业的发展，满足市民健康生活的需求，提升城市形象和文化内涵。
六、总结网球场建设工程是城市体育设施建设的重要组成部分，经过精心规划和施工，将为市民提供一个高品质、安全、舒适的运动场所。
我们将严格按照施工方案和质量要求，确保工程顺利完成，为城市居民带来更多的体育乐趣和健康生活方式。
感谢各方对本项目的支持与配合！。
大连市体育中心网球馆边坡支护工程施工方案一、工程情况：1、工程概况：本工程建设地点为大连市甘井子区岚岭路699号，北规划朱棋路新区新建体育中心主馆的西侧，场地北侧及东侧均为城市规划道路，西侧为朱棋路，南侧为岭西路，工程场地呈不规则扇形,南北长约450米，东西宽约220米，场地空旷平坦，场地较为平整。
地段西侧和南侧邻近场区道路，建筑外边缘同道路中心线最近处相距约14米地段北侧为网球场，最近处相距约80米。
地段东侧为体育中心-体育馆，最近处相距约95米。
2. 建筑结构特征（I区网球场）II区训练馆）3. 建筑结构特征（、地质情况：4 根据本次钻探揭露及区域地质调查，场地地层分布自上而下为：ml）Q（1）杂填土（：4杂色，干燥～稍湿，松散，主要由灰岩、辉绿岩、石英岩碎石土及少量，含500mmφ20~200mm，个别达硬质物呈棱角状，生活垃圾新近回填而成，，层底高，平均厚度为2.62m，为新近回填，层厚量约40%~60%0.50~ 4.50m ，场地均有分布。
程40.81-46.73m:Zn2（）中风化石灰岩（）3 / 18灰褐色，隐晶质结构，中厚层构造，节理、裂隙较发育，岩芯呈块状和柱状。
经钻探揭露在WZK16、WZK22、WZK28、WZK46、WZK48钻孔范围内发现有溶洞（溶洞规模详见第六节：不良地质作用），溶洞中多充填石灰岩风化后形成的红褐色粘性土，稍湿，可塑-硬塑状态。
岩石坚硬程度为较软岩，岩体完整程度为较破碎，岩体基本质量等级分类为Ⅳ类。
最大揭露厚度为16米，场地均有分布。
3、地下水本场地勘察期间未见地下水分布，故认为地下水对本工程影响不大。
4、不良地质作用本场地勘察钻孔深度范围内, 未发现断裂构造存在，经钻探揭露在中风化石灰岩中WZK16、WZK22、WZK28、WZK46、WZK48钻孔范围内发现溶洞。
二、方案确定：本工程Ⅰ区网球馆地下公建土方施工中，东侧、北侧、西侧采用放坡大开挖法施工。

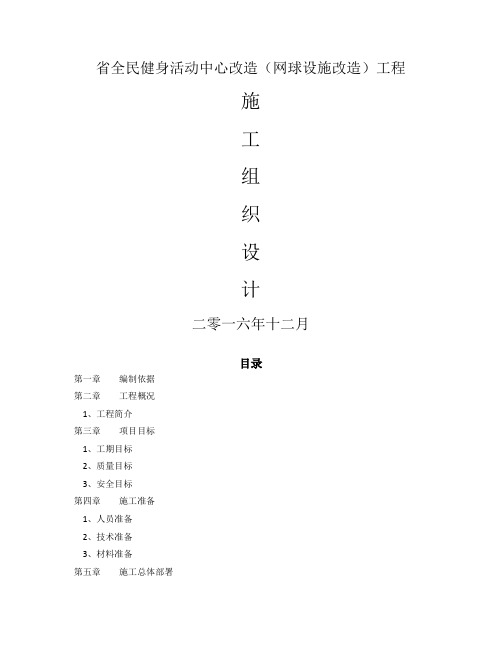

省全民健身活动中心改造（网球设施改造）工程施工组织设计二零一六年十二月目录第一章编制依据第二章工程概况1、工程简介第三章项目目标1、工期目标2、质量目标3、安全目标第四章施工准备1、人员准备2、技术准备3、材料准备第五章施工总体部署1、根据现场的实际情况安排布置2、施工总平面图3、劳动力材料供应措施4、主要施工机械设备安排计划5、施工工期计划第六章地基基础施工方案第七章钢结构方案1、钢结构加工制作方案2、钢结构现场安装方案第八章膜结构方案1、膜结构加工制作方案2、膜结构现场安装方案第九章质量管理体系与措施1、质量管理体系2、材料采购质量保证措施3、制作质量保证措施4、安装质量保证措施第十章安全生产及文明施工措施1、安全生产措施2、文明施工措施3、膜结构成品保护措施第十一章施工进度和保证措施1、确保工期的组织措施2、确保工期的技术措施3、动态控制4、确保工期的其他措施第十二章关键工序、复杂环节的措施1、针对本工程的重点难点及应对措施第十三章季节性施工措施1、冬季的施工保证措施第十四章环境保护措施1、环境保护体系2、环境保护措施第一章编制依据《省全民健身活动中心改造（网球设施改造）》招标文件《钢结构设计规范》GB50017－2003《建筑结构荷载规范》GB 50009-2012《膜结构技术规程》CECS158:2015《钢结构工程施工质量验收规范》GB50205－2001《建筑工程施工质量验收统一标准》GB503000－2001《钢结构焊接技术规范》GB50661－2011《钢结构高强度螺栓连接的设计、施工及验收规程》JGJ82-91 《建筑抗震设计规范》GB50011-2010《建筑结构可靠度设计统一标准》GB50068-2001《高层民用建筑钢结构技术规程》JGJ99-2012《钢板、钢带和钢条》BS1449《涂装前钢材表面锈蚀等级和除锈等级》GB8923-88《构件制作标准》BS1474《环境管理体系》ISO14001：2015第二章工程概况1、工程简介工程名称：省全民健身活动中心改造（网球设施改造）工期要求：第1标段合同工期60个日历天。

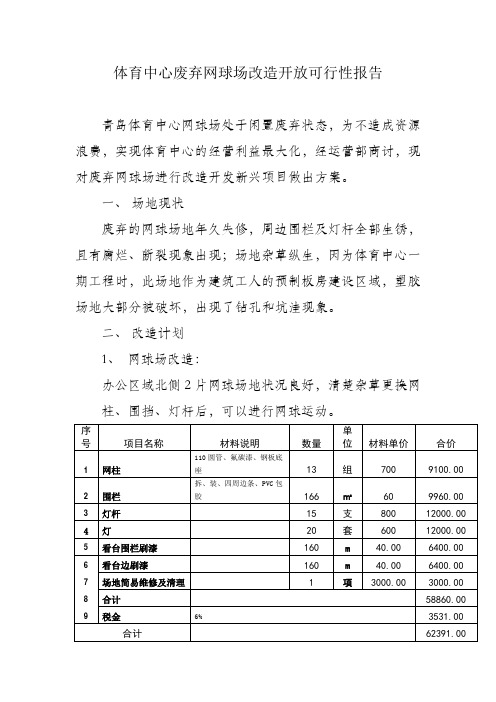

体育中心废弃网球场改造开放可行性报告青岛体育中心网球场处于闲置废弃状态，为不造成资源浪费，实现体育中心的经营利益最大化，经运营部商讨，现对废弃网球场进行改造开发新兴项目做出方案。
一、场地现状废弃的网球场地年久失修，周边围栏及灯杆全部生锈，且有腐烂、断裂现象出现；场地杂草纵生，因为体育中心一期工程时，此场地作为建筑工人的预制板房建设区域，塑胶场地大部分被破坏，出现了钻孔和坑洼现象。
二、改造计划1、网球场改造：办公区域北侧2片网球场地状况良好，清楚杂草更换网柱、围挡、灯杆后，可以进行网球运动。
2、篮球场改造：网球场地东侧场地较大，适合改造成7片篮球场地，但损坏严重，需要对塑胶地面，围挡、灯杆、周边环境进行改造，还需购置篮球架、篮球、场地划线等，费用较大。
3、办公区域、服务区域改造：办公区域功能房间墙面全部糜烂，办公需要接电、接网、安装空调等改造方式；户外或办公区域需增设会员用洗手间。
预计费用20000元改造总费用为：711967元。
营业收益及支出1、网球项目：根据户外网球市场调查，建议网球场地收费标准为：散客：15元/小时/人（每场地限4人）包场地：60元/小时/场地个人月卡：0元/20小时（有效期1个月）培训班：240元/人/周/4课时（2小时/课时）2个网球场地9月1日至11月31日预计收入及支出约为：2、篮球项目：根据户外篮球项目市场调查，建议篮球场地收费标准为：半场：50元/小时全场：100元/小时月卡：2000元/25小时（全场）/50小时(半场)培训班：240元/人/周/4课时（2小时/课时）7个篮球场地9月1日至11月31日预计收入及支出约为：备注：2个项目日支出工费用包括会籍顾问提成。
收入约为：182960元。
三、经营收益与改造支出对比。
国家网球中心改造工程施工近年来，我国对体育事业的重视日益加强，体育基础设施建设也成为了国家发展的重要组成部分。
作为国家级的体育场馆，国家网球中心一直承载着国家重要赛事和体育活动，为广大网球爱好者提供最高水平的比赛场地。
为了适应不断增长的需求和提升中心的综合服务水平，国家网球中心启动了一项全面的改造工程，旨在提升设施设备、改善场馆环境，为体育事业的发展贡献力量。
一、改造工程的背景国家网球中心位于北京奥林匹克公园内，是我国最大的网球场馆之一，曾经承办过奥运会、亚运会等重要赛事，是中国网球事业的重要支撑。
然而，随着国内外网球赛事的增多和网球运动的普及，国家网球中心的设施设备逐渐显露出不足和老化的问题，如场地磨损严重、设备陈旧、服务水平低下等，急需进行改造升级。
为了顺应时代发展的要求，提升国家网球中心的吸引力和竞争力，北京市体育局决定对国家网球中心进行全面的改造升级工程，以提升中心的整体水平和服务质量，更好地为网球爱好者和赛事组织者服务。
二、改造工程的内容1. 场地设施改善：国家网球中心拥有多个室内外网球场和训练场地，改造工程将对这些场地的硬化程度、标准化程度、照明设施等进行全面提升，使之更符合国际标准和赛事要求。
2. 设备设施更新：国家网球中心的设备设施包括球拍、球网、球拍线等，这些设备设施已经陈旧，需要进行更新换代，以适应现代网球运动的需求。
3. 服务水平提升：作为国家级体育场馆，国家网球中心的服务水平也需要得到提升，改造工程将对场馆设施设备的管理、维护和服务流程进行重新设计，提高对外服务的便捷性和高效性。
4. 环境优化：国家网球中心周边环境优美，但也存在环境卫生、景观美化等方面的问题，改造工程将对中心周边环境进行优化改善，打造更加宜人的体育场馆环境。
5. 安全保障：国家网球中心的安全问题是改造工程的重要内容之一，工程将从消防设施、应急设备、安全监控等多个方面进行改善，提高中心的安全保障水平。
三、改造工程的实施方案1. 项目审批：改造工程的实施需要经过严格的审批程序，包括规划、设计、立项等环节，确保工程的合法性和科学性。

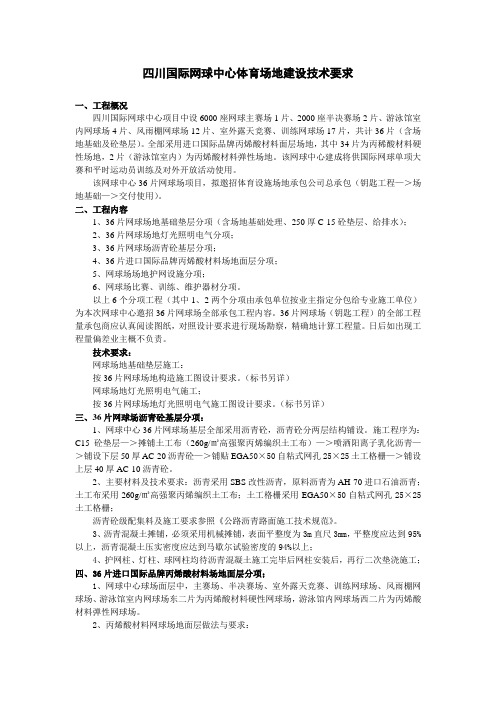

四川国际网球中心体育场地建设技术要求一、工程概况四川国际网球中心项目中设6000座网球主赛场1片、2000座半决赛场2片、游泳馆室内网球场4片、风雨棚网球场12片、室外露天竞赛、训练网球场17片，共计36片（含场地基础及砼垫层）。
全部采用进口国际品牌丙烯酸材料面层场地，其中34片为丙稀酸材料硬性场地，2片（游泳馆室内）为丙烯酸材料弹性场地。
该网球中心建成将供国际网球单项大赛和平时运动员训练及对外开放活动使用。
该网球中心36片网球场项目，拟邀招体育设施场地承包公司总承包（钥匙工程—＞场地基础—＞交付使用）。
二、工程内容1、36片网球场地基础垫层分项（含场地基础处理、250厚C-15砼垫层、给排水）；2、36片网球场地灯光照明电气分项；3、36片网球场沥青砼基层分项；4、36片进口国际品牌丙烯酸材料场地面层分项；5、网球场场地护网设施分项；6、网球场比赛、训练、维护器材分项。
以上6个分项工程（其中1、2两个分项由承包单位按业主指定分包给专业施工单位）为本次网球中心邀招36片网球场全部承包工程内容。
36片网球场（钥匙工程）的全部工程量承包商应认真阅读图纸，对照设计要求进行现场勘察，精确地计算工程量。
日后如出现工程量偏差业主概不负责。
技术要求：网球场地基础垫层施工：按36片网球场地构造施工图设计要求。
（标书另详）网球场地灯光照明电气施工；按36片网球场地灯光照明电气施工图设计要求。
（标书另详）三、36片网球场沥青砼基层分项：1、网球中心36片网球场基层全部采用沥青砼，沥青砼分两层结构铺设。
施工程序为：C15砼垫层—＞摊铺土工布（260g/㎡高强聚丙烯编织土工布）—＞喷洒阳离子乳化沥青—＞铺设下层50厚AC-20沥青砼—＞铺贴EGA50×50自粘式网孔25×25土工格栅—＞铺设上层40厚AC-10沥青砼。
2、主要材料及技术要求：沥青采用SBS改性沥青，原料沥青为AH-70进口石油沥青；土工布采用260g/㎡高强聚丙烯编织土工布；土工格栅采用EGA50×50自粘式网孔25×25土工格栅；沥青砼级配集料及施工要求参照《公路沥青路面施工技术规范》。
大连市体育中心网球馆边坡支护工程施工方案一、工程情况:1、工程概况:本工程建设地点为大连市甘井子区岚岭路699号,北规划朱棋路新区新建体育中心主馆的西侧，场地北侧及东侧均为城市规划道路，西侧为朱棋路，南侧为岭西路，工程场地呈不规则扇形,南北长约450米,东西宽约220米，场地空旷平坦，场地较为平整。
地段西侧和南侧邻近场区道路，建筑外边缘同道路中心线最近处相距约14米地段北侧为网球场,最近处相距约80米。
地段东侧为体育中心-体育馆,最近处相距约95米.234、地质情况：根据本次钻探揭露及区域地质调查，场地地层分布自上而下为：(1）杂填土（Q4ml）:杂色，干燥~稍湿，松散，主要由灰岩、辉绿岩、石英岩碎石土及少量生活垃圾新近回填而成，硬质物呈棱角状，φ20~200mm,个别达500mm，含量约40％～60％，为新近回填，层厚0.50～4。
50m，平均厚度为2。
62m,层底高程40.81—46。
73m，场地均有分布。
（2)中风化石灰岩（Zn）：灰褐色，隐晶质结构，中厚层构造，节理、裂隙较发育，岩芯呈块状和柱状。
经钻探揭露在WZK16、WZK22、WZK28、WZK46、WZK48钻孔范围内发现有溶洞(溶洞规模详见第六节：不良地质作用），溶洞中多充填石灰岩风化后形成的红褐色粘性土,稍湿，可塑-硬塑状态。
岩石坚硬程度为较软岩，岩体完整程度为较破碎，岩体基本质量等级分类为Ⅳ类。
最大揭露厚度为16米，场地均有分布.3、地下水本场地勘察期间未见地下水分布，故认为地下水对本工程影响不大。
4、不良地质作用本场地勘察钻孔深度范围内, 未发现断裂构造存在，经钻探揭露在中风化石灰岩中WZK16、WZK22、WZK28、WZK46、WZK48钻孔范围内发现溶洞。
二、方案确定：本工程Ⅰ区网球馆地下公建土方施工中，东侧、北侧、西侧采用放坡大开挖法施工。
南侧因与Ⅱ区训练馆距离较近，土方开挖时采用预应力锚索+挂网喷射混凝土联合支护方法支护，具体支护位置详见下图.三、放坡大开挖法施工：（一）、支护方案和排水方案针对本工程的特点,土方采取放坡分三阶开挖,第一阶开挖深度为2米,第二阶开挖深度为2米，第三阶开挖深度为2米.基坑底的长度和宽度为边轴线外加1。
体育馆建筑工程概况及其特点第一节工程特点一、本工程是为迎接xx召开而兴建的，工期紧是其最大特点。
二、体育馆工程屋盖结构为六支点的四叶状的空间钢结构网壳，采用焊接空心球节点，无缝钢管杆件，其施工难度较大。
三、体育馆工程设有500×1500大斜梁。
四、本工程弧线、异型结构多，高层变化复杂，测量放线难度大。
五、本工程场馆功能齐全，专业施工队伍多，施工队伍流动性大第二节工程概况xx体育馆是为迎接xx全国大学生运动会在xx召开而在xx校园内兴建的现代化体育设施，是xx重点工程，也是xx发展规划的重点项目之一，它既能满足全国大学生运动会和学校日常体育教育要求，同时兼顾学校师生群众性体育健身活动的开展。
其宏伟、多功能的建设规模；新颖独特、展翅欲飞的建筑造型，象征xx在211工程中稳步向前的趋势，也体现大学生及体育健儿蓬勃向上的精神风貌，是xx的标志性建筑物。
一、建筑概况该工程建设场地280×224m，采用“场馆合一”的布置手法，体育馆主轴线垂直于九三公路，左右对称布置，南北两端有规划校园道路，西侧设有集散广场，广场可停放机动车辆和非机动车，并建有网球场及大量的绿地。
其中心绿地内设置了朱德纪念雕像，既美化校园，又突出体育馆主入口，增加了校园的文化氛围。
1、体育馆建筑情况简介：体育馆总建筑面积为xxm2，地上二层，建筑面积xxm2，地下一层，建筑面积xxm2，设有固定座位xx个，活动座椅xx个，建筑高度xxm。
体育馆地下室层高3.6m，布置了风雨操场，室内田径训练场、健身房、训练馆以及办公、库房等附属用房。
其中：风雨操场空间尺寸为48.3×34.3×5.5m（长×宽×梁底高）。
体育馆底层层高4.2m，布置了检录厅、运动员、裁判员休息室、贵宾休息室及相应的附属用房，并设置了电教室、电脑室、图书馆、教研室、办公室、会议室及变配电房、消防值班室等。
体育馆二层设有主比赛场，平面尺寸为48.3×34.5m，净高13m，场内可设置活动座椅450个，能适应不同比赛要求。
一、工程概况本网球体育场馆位于XX市XX区，占地面积约5903平方米，总建筑面积约1742.92平方米。
该工程主要包括网球场地、观众席、更衣室、卫生间、办公室等设施。
为确保工程质量和施工进度，特制定以下施工方案。
二、施工组织与管理1. 施工组织架构成立项目领导小组，负责整个工程的施工管理和协调工作。
下设施工管理部、技术部、质量部、安全部、物资部等部门，明确各部门职责，确保工程顺利进行。
2. 施工进度安排根据工程实际情况，制定详细的施工进度计划，确保各阶段工作按时完成。
具体进度安排如下：（1）前期准备阶段：1个月；（2）基础工程阶段：2个月；（3）主体结构施工阶段：3个月；（4）装饰装修阶段：2个月；（5）设备安装阶段：1个月；（6）竣工验收阶段：1个月。
三、施工技术措施1. 土方工程（1）对施工现场进行平整，确保场地满足设计要求；（2）采用分层压实的方法，确保土方回填质量；（3）施工过程中，做好排水、防渗工作。
2. 基础工程（1）采用钢筋混凝土基础，确保基础承载力满足设计要求；（2）基础施工过程中，做好模板、钢筋、混凝土的质量控制。
3. 主体结构施工（1）采用现浇钢筋混凝土框架结构，确保结构安全；（2）施工过程中，严格控制混凝土配合比、浇筑工艺等，确保混凝土质量；（3）做好梁、板、柱等构件的尺寸控制。
4. 装饰装修（1）采用环保、耐用的装修材料；（2）施工过程中，做好墙面、地面、天花板的平整度、垂直度控制；（3）做好门窗、卫生洁具的安装质量。
5. 设备安装（1）选用优质、可靠的设备，确保设备性能；（2）安装过程中，严格按照设备说明书进行操作，确保设备安装质量。
四、质量控制措施1. 严格遵循国家及行业相关规范、标准；2. 对原材料、半成品、成品进行严格的质量检验；3. 施工过程中，做好各工序的质量控制，确保工程质量；4. 做好施工记录，确保工程可追溯。
五、安全文明施工措施1. 做好施工现场的安全防护措施，确保施工人员安全；2. 施工过程中，做好文明施工，保持施工现场整洁；3. 定期开展安全教育培训，提高施工人员的安全意识。
温岭市体育中心网球场、游泳池、篮球场工程方案设计说明第一章项目概况1.1、工程概况1.1.1、工程名称：温岭市体育中心网球场、游泳池、篮球场工程1.1.2、建设单位：温岭市体育局1.1.3、建设地点：温岭市体育中心体育场南侧，东临体育场路，南临万泉路温岭市体育中心网球场、游泳池、篮球场工程用地共分为三块，东面地块面积12910.92㎡，西面地块面积3620.00㎡，中间地块面积2138.55㎡，现拟建看台（1000座）及室外50Mx25m游泳池，室外网球场6片，室外篮球场2片。
1.2、设计依据1.2.1、甲方提供的《温岭市体育中心网球场、游泳池、篮球场工程设计任务书》。
1.2.2、温岭市建设局《建设用地规划许可证》。
1.2.3、温岭市发展和改革局《关于温岭市体育中心网球场、游泳池、篮球场工程项目建议书的批复》。
1.2.4、温岭市土地管理局《建设批准书》。
1.2.5、温岭市人民政府《市体育中心三期工程设计方案会审会议纪要》。
1.2.6、温岭市规划与建设局提供的用地红线图、地形图等。
1.2.7、温岭市体育中心网球场、游泳池、篮球场工程设计方案。
1.2.8、《民用建筑设计通则》【GB50352-2005】。
1.2.9、《体育建筑设计规范》【JGJ 31-2003】。
1.2.10、《建筑设计防火规范》【GB50016-2006】。
1.2.11、《公共建筑节能设计标准》【GB50189-2005】。
1.2.12、《城市道路和建筑物无障碍设计规范》【JGJ50-2001】。
1.2.13、《建筑工程设计文件编制深度规定》【2003】。
1.2.14、《建筑设计资料集》相关部分。
1.2.15、国家、浙江省、温岭市其他相关法律、法规、标准和规范。
1.3、主要技术经济指标项目单位数值一、总用地面积㎡18669.47其中东面地块㎡12910.92西面地块㎡3620.00中间地块㎡2138.55二、总建筑面积㎡1411.68其中1、看台㎡586.372、辅助用房㎡825.31三、建筑占地面积㎡1511.62四、游泳场地占地面积㎡2612.58五、网球场地占地面积㎡4267.41六、篮球场地占地面积㎡1305.72七、容积率0.08八、建筑密度% 8.10九、绿地面积㎡5650.00十、绿地率% 30.26第二章建筑篇2.1、设计指导思想温岭市体育中心网球场、游泳池、篮球场工程项目根据其地理位置和实际需要，其规划定位是：进一步完善市体育中心功能，更好发挥体育中心整体作用。
新疆体育中心网球馆改扩建工程一、网球馆：建筑说明：1、屋面做法：网架屋面：屋面外板采用本色高强度镀铝锌压型钢板，厚度0.55mm；保温层采用双面敷铝箔，120厚超细玻璃棉；无纺布一层；檩条采用热浸镀锌檩条；屋面内板采用900板型。
非上人屋面：刷银色着色剂涂料保护层；合成高分子防水卷材；GT-Ⅰ型防水涂料；30厚C20细石砼找平层；粉煤灰陶粒砼找2%坡，最薄处30厚；60厚XPS板保温层；钢筋砼屋面板基层。
2、楼地面做法：地砖地面、丙烯酸球场专用塑胶面层。
3、内墙面做法：乳胶漆涂料内墙、瓷砖内墙。
4、外墙面做法：外墙刷乳胶漆；网架结构山墙侧采用ET板封闭。
5、踢脚做法：高度均为150mm，大理石踢脚。
6、墙体材料：外墙为250厚加气砼砌块墙，外墙保温层用60厚特种防火酚醛板。
内墙为200厚加气砼砌块墙。
7、门窗：门采用成品实木门、保温门、防火门。
窗采用60系列塑钢窗。
8、建筑消防：本工程耐火等级地上二级、地上1层，为网球场、淋浴间、更衣室等。
本工程防火分区面积满足限值要求。
地上部分为一个防火分区。
防火分区内最远点至最近的安全出口距离小于30米，满足规范要求。
建筑外墙保温选用特种防火酚醛板保温层，燃烧性能为A级；建筑外保温系统防护层首层厚度不应小于6mm，其余层不应小于3mm。
电气说明：应急照明属二级负荷，其它为三级负荷。
供电电压等级220V/380V。
进户处敷线方式：进线电缆采用YJV22-1KV铠装交联聚乙烯绝缘电缆从室外电缆人孔井埋地引至值班室内总配电箱，人孔井距该建筑大于3米。
导线敷设方式：均穿钢管、金属线槽沿墙面、屋架明敷设。
电气设备安装距地高度：开关1.4米，插座0.3米，配电箱下口1.4米。
照明光源按不同场所分别采用金属卤化物灯、荧光灯、节能灯吸顶灯。
本工程属三类防雷建筑以下，可不设防雷系统。
本工程采用TN-C-S保护接地系统，所有配电箱内PE、N线接地端子均分开设置，电气设备正常运行不带电的金属部分与接地装置可靠焊接。
建筑物的基础下设环形接地装置，环形接地装置中的垂直拉地体利用桩内主筋，水平接地体利用基础圈梁内二根主筋，接地体之间的所有焊接点增多应进行防腐处理，接地引出线出土部分应防机械损伤的措施，接地电阻不大于1欧，若实测达不到应引出室外加装人工接地极。
给排水说明：生活给水部分：生活给水由小区给水管网直接供给，供水压力为0.35MPa。
给水管材为PP-R塑铝稳态管。
给水阀门均采用铜质截止阀门。
管道安装前应将管内污物清理干净，安装中严防焊渣等垃圾落入管内，对已安装好的管道，须包扎封口，在与室外给水管道连接前，必须将室外管道冲洗干净，方可连接。
排水部分：室内排水立管采用高密度聚乙烯排水管，热熔连接。
管道穿基础侧墙设柔性套管，套管管径比管道管径大两号。
排水管道安装完毕后进行灌水试验，施工完毕再进行通水、通球试验。
消防部分：消防给水与生活给水分为两个独立的给水系统，室内消防系统给水由两个入口与室外环状消防管网相接。
消火栓给水管材采用焊接钢管，焊接连接，试验压力为1.0 MPa。
消火栓给水系统阀门采用闸阀。
采暖说明：热源采用市政低温热水采暖，水平单管串联式系统。
散热器采用钢制椭圆管，DN＜32，丝扣连接，DN＞32焊接连接。
采暖阀门选用温控阀、闸阀、截止阀。
系统安装完毕进行水压试验，采暖用0.5MPa，10分钟内压降不超过0.02MPa 为合格。
结构说明：建筑抗震设防烈度为8度第二组，设计基本加速度值为0.2g。
场地土类型为中硬场地土，场地为Ⅱ类。
场地土层标准冻土深度1.40m。
基础置于卵石层上，地基承载力特征值不小于500kpa。
建设单位应请有资质的勘察单位查明基底及建筑场地周围有无人防地道、井坑、墓穴、杂填土等特殊地层。
建筑单位应请有资质的岩土工程设计单位对已查明的特殊地层进行加固处理，对特殊地层处理完后方可施工基础。
基槽开挖至设计基底标高以上200-300mm时，进行普遍钎探。
基槽开挖不扰动持力层的原状结构，如经扰动挖除扰动部分。
主要结构材料：钢筋：φ为HPB235级钢筋，φ为HRB335级钢筋，为HRB400级，φb为乙级冷拔低碳钢丝，φS为钢铰线fptk=1860Mpa(Ⅱ)，φL为冷轧带肋钢筋CRB550级。
型钢、钢板、钢管Q235B或Q345，焊条：按JGJ18-2003“钢筋焊接与验收规程”第三章采用。
砼强度：基础砼强度等级：墙下条基、独立柱基采用：C30，素砼垫层：C20。
主体结构构件强度等级：框架柱、梁、板、楼梯采用C30砼浇筑。
构造柱、填充墙水平系梁、填充墙洞口边框、压顶、现浇过梁砼强度等级采用C20。
女儿墙等外露现浇构件及未注明的均采用C30砼浇筑。
梁：现浇主梁与次梁交接处，或梁下部挂有集中荷载处，应附加吊筋或箍筋，未注明的当左右次梁梁跨度之和的1/2梁长L≤3m时设6根箍筋（直径同梁箍梁），当3m＜L≤6m时设8根箍筋并设2φ14吊筋，当L＞6m时设8根箍筋，并设2φ20吊筋；当悬臂梁端设有次梁时，应在次梁内侧悬臂上设箍筋，数量同前。
柱：框架节点核心区应设置水平复合箍筋。
核心区未注明水平复合箍筋者其水平箍筋直径、肢数、间距不得小于核心区上下柱加密区箍筋值中的较大值，可采用由外围封闭箍筋与全部拉筋组合式复合箍筋。
板：现浇板中未注明的分布钢筋（含架立筋）为φ6＠200，受力钢筋直径≥12时分布钢筋为φ8＠250；当受力筋面积相当于φ14＠100-φ16＠120时，分布钢筋为φ8＠200。
板中主筋遇≤300洞不得截断须绕洞而过，并在洞边附加等于弯折钢筋面积的短筋，伸过洞边35d，遇800≥洞宽＞300洞作洞边加筋。
洞口尺寸＞800时洞边应设小梁。
板底短跨方向钢筋置于下排，板面短跨方向钢筋置于上排。
二、服务用房：建筑说明：1、屋面做法：非上人屋面：刷银色着色剂涂料保护层；合成高分子防水卷材；GT-Ⅰ型防水涂料；30厚C20细石砼找平层；粉煤灰陶粒砼找2%坡，最薄处30厚；90厚XPS板保温层；钢筋砼屋面板基层。
2、楼地面做法：地砖地面、水泥地面、卷装塑料板地面、花岗石楼梯面、浮铺地毯。
3、外墙面做法：外墙氟碳漆。
4、墙体材料：外墙为250厚加气砼砌块墙，外墙保温层用50厚特种防火酚醛板。
内墙为100厚加气砼砌块墙。
7、门窗：门采用成品实木门、保温门、防火门。
窗采用60系列塑钢窗。
8、防火处理：所有木制装修构件底层均刷防火涂料，然后再做饰面装饰。
9、其它：楼梯栏杆刷深灰色油漆；水平栏杆长度大于500时，栏杆高度为1100高，垂直杆件间距不大于110。
栏杆高度为900高。
室外散水：宽1000，60厚C20砼面层上撒1：1水泥砂子压实赶光；室外台阶：20厚1：2.5水泥砂浆抹面压实赶光；所有与砼、加气块接触的木活均在涂刷面涂刷防腐油一道。
10、建筑消防：本工程耐火等级地上二级、地上1层，为网球场、淋浴间、更衣室等。
本工程防火分区面积满足限值要求。
地上部分为一个防火分区。
防火分区内最远点至最近的安全出口距离小于30米，满足规范要求。
建筑外墙保温选用特种防火酚醛板保温层，燃烧性能为A级；建筑外保温系统防护层首层厚度不应小于6mm，其余层不应小于3mm。
电气说明：供电电源：本工程从附近变电所引来一路220V/380V电源供本楼照明及动力负荷用电。
进线电缆从建筑物外引入至地下一层总配电箱。
导线选择及安装：照明干线选用BV-450/750V聚氯乙烯绝缘铜芯导线，所有干线均穿SC钢管暗敷设。
照明支线选用BV-450/750V聚氯乙烯绝缘铜芯导线，所有干线均穿PC钢管暗敷设。
电视信号由室外有线电视网引来，进户预埋一根SC50镀锌钢管。
电视前端箱明装在地下一层，底边距地1.4米。
每户装一个电视插座，用户电视插座暗装，距地0.4米。
电话及网络布线系统：每户提供一根双芯电话线支持语音，在每户各设一个电话，插座暗装，底边距地0.4米。
市政电话电缆及宽带线缆由室外穿管引至地下一层弱电配电箱，穿管引至各层分线箱，分线箱暗装设在各层，底距地1.4米。
建筑物防雷、接地系统及安全措施：本工程采用TN-C-S保护接地系统，电源进线处作重复接地，可利用地基中的钢筋作接地线。
凡正常不带电，耐当绝缘破坏有可能呈现电压的一切电气设备金属外壳均应可靠接地。
本工程采用总等电位联结。
总等电位板由紫铜板制成，应将建筑物内保护干线、设备进线总管等进行联结，总等电位联结线采用—40*4镀锌扁钢，总等电位联结均采用等电位卡子，禁止在金属管道上焊接。
卫生间采用局部等电位联结，从适当地方引出两根大于φ16结构钢筋至局部等电位箱。
箱体暗装，底边距地0.3m，卫生间内所有金属管道联结。
过电压保护在电源总配电柜内装第一级电涌保护器。
给排水说明：生活给水立管采用为PP-R管，热熔连接；支管采用PPR管及PERT管道，埋地用PERT管道。
阀门：DN50为≤截止阀，DN＞50为闸阀。
室内排水立管采用高密度聚乙烯排水管，热熔连接。
管道穿基础侧墙设柔性套管，套管管径比管道管径大两号。
排水管道安装完毕后进行灌水试验，施工完毕再进行通水、通球试验。
3、消防部分：消防给水与生活给水分为两个独立的给水系统，室内消防系统给水由两个入口与室外环状消防管网相接。
消火栓给水管材采用焊接钢管，焊接连接，试验压力为1.0 MPa。
消火栓给水系统阀门采用闸阀。
采暖说明：热源采用市政低温热水采暖，水平单管串联式系统。
采暖热负荷为52890W，循环阻力为3500Pa。
散热器采用钢制椭圆管GXS-a2（570）。
采暖供回水管采用焊接钢管，DN＜32，丝扣连接，DN＞32焊接连接。
地沟内采暖供回水管均采用50厚玻璃棉保温，外缠玻璃丝布两道，刷乳胶漆两道。
采暖阀门选用温控阀、闸阀、截止阀。
系统安装完毕进行水压试验，采暖用0.5MPa，10分钟内压降不超过0.02MPa 为合格。
结构说明：建筑抗震设防烈度为8度第二组，设计基本加速度值为0.2g。
场地土类型为中硬场地土，场地为Ⅱ类。
基础置于卵石层上，地基承载力特征值不小于600kpa。
建设单位应请有资质的勘察单位查明基底及建筑场地周围有无人防地道、井坑、墓穴、杂填土等特殊地层。
建筑单位应请有资质的岩土工程设计单位对已查明的特殊地层进行加固处理，对特殊地层处理完后方可施工基础。
钢筋：φ为HPB235级钢筋，φ为HRB335级钢筋，为HRB400级，φb为乙级冷拔低碳钢丝，φS为钢铰线fptk=1860Mpa(Ⅱ)，φL为冷轧带肋钢筋CRB550级。
型钢、钢板、钢管Q235B或Q345，焊条：按JGJ18-2003“钢筋焊接与验收规程”第三章采用。
砼强度：基础砼强度等级：墙下条基、地基梁采用：C30，素砼垫层：C20。
主体结构构件强度等级：挡土墙、框架柱、梁、板、楼梯采用C30砼浇筑。
