断路器巡视检查项目(总2页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除断路器巡视检查项目断路器要巡视项目：1、断路器的实际位置与机械指示、电气指示是否一致，并和实际运行工况相符;断路器操作的分合检查判断必须以开关本体的分合闸机械指示位置为准，开关机械连杆、拐臂，开关分合的电气指示位置(红绿灯)、电流、线路TYD抽取电压只能作为开关分合闸的辅助判断依据;2、检查SF6气体压力表计指示是否在额定压力范围内;3、检查空气压缩机、液压油泵、弹簧储能马达的日运行小时数是否有明显增加现象;4、空气压力、液压力、弹簧储能是否正常，其工作电源是否正常;5、引线、接线板是否有过热现象，尤其在雨天、夜晚注意观察是否有蒸汽和发红现象;6、引线有无松股、断线、金具有无变形;7、瓷套污秽情况，表面有无闪络痕迹，瓷套有无损伤;8、锈蚀情况;9、控制箱内各端子连接是否良好，有无锈蚀和严重受潮现象，保险丝有无熔断，空气小开关是否自动跳开，转换开关等位置是否正确，箱体密封是否良好，箱内有无小动物进入迹象;10、接地线是否良好，有无严重锈蚀和接触不良现象;11、断路器基础是否下沉。

断路器（英文名称：circuit-breaker，circuit breaker）是指能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。

断路器按其使用范围分为高压断路器与低压断路器，高低压界线划分比较模糊，一般将3kV以上的称为高压电器。

断路器可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。

而且在分断故障电流后一般不需要变更零部件。

目前，已获得了广泛的应用。

断路器。

状态检修下的真空断路器的维护与检修试验真空断路器是一种常见的电气设备，用于在电气系统中保护设备和人员免受电气故障的影响。

为了确保真空断路器的正常运行和安全性能，必须进行维护和检修试验。

本文将介绍真空断路器的维护与检修试验内容及步骤。

一、真空断路器的维护内容1. 外观检查：检查真空断路器的外观是否完好无损，有无明显的腐蚀、变形或损坏。

确保断路器的绝缘罩、连接件、接地装置等部件完好无损。

2. 确认标志和铭牌：确认真空断路器上的标志和铭牌是否清晰可见、完整无损。

确认铭牌上的额定参数是否与实际使用参数一致。

3. 清扫外表面：定期清扫真空断路器的外表面，去除污垢和灰尘，保持清洁。

4. 紧固部件检查：检查断路器的紧固部件是否松动或损坏，如有发现应及时紧固或更换。

5. 接地系统检查：检查真空断路器的接地系统是否良好，确保接地电阻符合要求。

6. 绝缘检查：使用绝缘电阻测试仪对断路器的绝缘性能进行检验，确保绝缘性能符合要求。

二、真空断路器的检修试验内容1. 静态特性检验：使用直流电源对断路器进行静态特性检验，检查断路器的导通电阻、绝缘电阻、分合闸时间等参数是否符合要求。

2. 动态特性检验：使用交流电源对断路器进行动态特性检验，检查断路器的分合闸速度、分合闸次数、闭合效果等参数是否符合要求。

3. 环境适应性试验：在不同的环境条件下对断路器进行试验，包括高温、低温、高湿、低压、高海拔等环境条件下的性能测试。

4. 长期运行试验：对断路器进行长期运行试验，观察断路器在长时间运行中的稳定性和可靠性。

5. 脉冲耐压试验：使用脉冲耐压测试仪对真空断路器进行脉冲耐压试验，检查其耐受高压脉冲的能力。

6. 防护性能试验：对断路器的操作机构、遮断室、绝缘罩等部件进行防护性能测试，确保其能够有效防护操作人员。

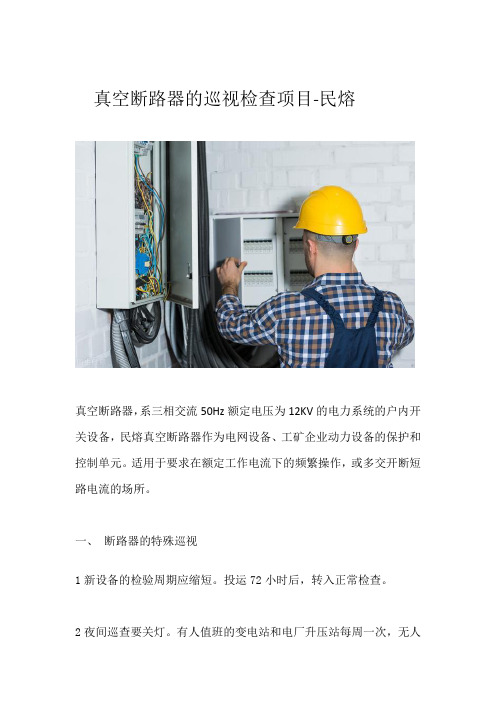

真空断路器的巡视检查项目-民熔真空断路器，系三相交流50Hz额定电压为12KV的电力系统的户内开关设备，民熔真空断路器作为电网设备、工矿企业动力设备的保护和控制单元。

适用于要求在额定工作电流下的频繁操作，或多交开断短路电流的场所。

一、断路器的特殊巡视1新设备的检验周期应缩短。

投运72小时后，转入正常检查。

2夜间巡查要关灯。

有人值班的变电站和电厂升压站每周一次，无人值班的每两个月一次。

三。

天气突变，增加巡逻。

雷雨季节雷击后应进行巡回检查。

高温季节用电高峰期间应加强巡视检查。

2、真空断路器检查项目：a、分、合闸位置指示正确，与当时实际运行情况一致；b、支撑绝缘子无裂纹，无异常放电声；c、真空灭弧室正常；d、接地良好；e、引线接触部分不过热，导线垂度适中。

3、电磁操动机构检查项目：a、机构箱门平整，开关灵活；b、检查分合闸线圈、合闸接触器线圈无烟味；c、直流电源回路端子无松动、铜绿、铁锈；d、加热器状况良好。

4、液压机构检查项目：a、机构箱门平整，开关灵活；b、检查油箱油位正常，无漏油现象；c、高压油油压在允许范围内；d、每天记录油泵的启动次数；e、机构箱内无异味；f、加热器状况良好。

5、弹簧机构检查项目：a、机构箱门平整，开关灵活；b、断路器工作时，储能电动机的电源开关或熔断器应处于闭合位置；c、检查储能电机、行程开关触点无卡涩、变形，分、合闸线圈无冒烟、无异味；d、断路器处于分闸备用状态时，分闸连杆复位，分闸扣到位，合闸弹簧储能；e、防结露加热器良好。

记录检查结果将检验时间、检验人员姓名和设备状态记录在操作记录簿上。

设备缺陷按缺陷管理制度分类记入缺陷记录簿，无人值班变电所记录在检查记录簿中。

真空断路器泡击穿故障的判断-民熔真空断路器，系三相交流50Hz额定电压为12KV的电力系统的户内开关设备，民熔真空断路器作为电网设备、工矿企业动力设备的保护和控制单元。

适用于要求在额定工作电流下的频繁操作，或多交开断短路电流的场所。

故障发生经过与查找2019年7月1日，1号发电机运行，2号发电机处于备用状态。

22:10左右，1号发电机无功指示表的指针大幅度摆动，运行人员立即停机检查，发现，6.3kV母线C相对地电压为0，其他两相对地电压都超过10kV为保护表计，拉开，6.3kV母线电压互感器(TV)，断开其二次开关。

2号发电机转速测量二次电压为136V，转速指示不为0。

在此之前开2号发电机时，电压升不起来，励磁调节器发出故障信号。

因C相对地电压为0，故可以判定是C相故障。

但是10kV系统各项电压正常，说明故障点在主变压器低压侧到6.3kV母线上。

这可能是由C相单相接地，或是由6.3kV母线TV本身、二次电压回路及切换开关发生故障引起的。

为了对故障原因进行确认，首先对TV本身、二次回路及切换开关进行全面检查，没有发现明显的问题。

再次推入母线TV，合二次开关，表计指示依然如故，至此可以确认是C相发生了单相接地故障。

再次拉开TV，断开其二次开关，跳开60QF、101QF，检查，6.3kV母线、各断路器的接地刀闸、母线避雷器等与接地有关的设备，没有发现异常情况。

再对主变压器低压侧至60QF段的电缆进行耐压检查，没有发现问题。

再次合上，60QF、TV二次开关，电压表指示依然如故。

为保护表计，再次拉开TV，断开其二次开关，查找工作处于僵持状态，此时60QF、61QF、62QF都在跳闸状态，并且都在工作位置。

经过认真分析61QF、62QF小车柜拉出后再合上TV二次开关，结果各项表计指示正常。

由此可见，故障与61QF、62QF本体有关%对它们进行认真检查，从外观上没有发现异常现象；用兆欧表测量每相上下端和断口，也没有发现有短路现象。

真空断路器的技术监督-民熔
真空断路器，系三相交流50Hz额定电压为12KV的电力系统的户内开关设备，民熔真空断路器作为电网设备、工矿企业动力设备的保护和控制单元。

适用于要求在额定工作电流下的频繁操作，或多交开断短路电流的场所。

一、断路器的技术监督
1 .断路器的运行监督
（1）每年对断路器安装地点的母线短路容量与断路器铭牌作一次校核。

（2）每台断路器的年动作次数应作出统计，正常操作次数和短路故障开断次数应分别统计。

（3）定期对断路器作运行分析并作好记录备查，不断累积运行经验，运行分析的内容包括：
a.设备运行异常现象及缺陷产生的原因和发展规律，总结发现、判断和处理缺陷的经验，在此基础上作事故预想。

b. 发生事故和障碍后，对故障原因和处理对策进行分析，总结经验教训。

c. 根据设备及环境状况作出事故预想。

（4）发电厂和供电局每年要检查断路器反事故措施执行情况，并补充新的反事故措施内容。

二、断路器的绝缘监督
1 . 断路器除结合设备大修进行绝缘试验外，尚需按部颁《电气设备预防性试验规程》进行预防性试验。

2. 发电厂、变电所内应有当年断路器绝缘预防性试验计划，值班人员应监督其执行，试验中发现的问题已处理的登入设备专档，未处理的登入设备缺陷记录簿。

三、断路器的检修监督
1 发电厂、变电所应有安排于当年执行的断路器大、小修计划，周期及项目按部颁断路器检修工艺规定执行。

2 值班人员应监督断路器大、小修计划的执行，大修报告存入设备专档，未能消除的缺陷记入设备缺陷记录簿。

3 值班人员应及时记录液压机构油泵起动情况及次数，记录断路器短路故障分闸次数和正常操作次数，以为临时性检修提供依据。

真空断路器的日常维护及其检测方法-民熔真空断路器的日常维护真空断路器具有体积小、动作快、机械寿命长、维修工作量少、允许开断次数多、适合频繁操作、不污染环境等优点。

真空断路器按安装地点可分为户内式和户外式，按电压等级常用的有10KV和35KV。

真空断路器性能优良、动作可靠，在各类企业的供电系统中得到广泛应用。

那么对真空断路器需要做哪些日常维护呢？一、直观检查1、检查断路器与母线（导线）连接触头有无发热、变色、锈蚀现象，连接螺栓有无脱落、松动现象；2、检查断路器灭弧室的瓷瓶及断路器的支座瓷瓶的清洁情况、有无裂纹及放电现象；3、检查断路器触头罩有无裂纹及放电痕迹；4、检查断路器的合闸弹簧储蓄储能指示是否正确；5、检查断路器的分（合）位置指示是否正常，并与当时的运行情况相符；6、检查断路器正常运行时有无异味、杂声，断路器柜内的加热器是否按规定投入或切除；7、检查断路器的动作记数是否正常,并确认工作次数；8、检查二次接线端子接触是否良好无松动及脱线现象；9、检查工作站后台电脑上所显示的位置与实际是否相符；10、检查储能机构操作是否正常；11、检查跳闸、合闸操作是否正常；12、检查户外式断路器的外观是否锈蚀、破损；13、检查户外式断路器的进、出线桩头是否有放电现象；14、检查户外式断路器的接地连接是否可靠，接地体电阻是否满足规程规范要求，接地引下线是否有断裂、散股等现象。

二、技术检测1、检测真空断路器的动触头行程，真空灭弧室是否漏气并检测真空度；2、检测真空断路器三相主导电回路的电阻值；3、检测断路器的分、合闸时间、速度，分、合闸弹跳值以及分、合闸是否同期；4、检测断路器的绝缘电阻值，进行工频耐压试验。

三、常见故障现象1、真空断路器分闸失灵故障现象：（1）断路器远程遥控、就地手动操作电动分闸不成功；(2)事故时继电保护动作，但断路器拒动或动作不可靠。

故障危害：如果断路器分闸失灵，在发生事故时将会导致事故越级，扩大事故范围，产生严重的后果。

真空断路器运行维护的问题-民熔真空断路器，系三相交流50Hz额定电压为12KV的电力系统的户内开关设备，民熔真空断路器作为电网设备、工矿企业动力设备的保护和控制单元。

适用于要求在额定工作电流下的频繁操作，或多交开断短路电流的场所。

运行维护应注意的问题(1)真空灭弧室的真空。

真空灭弧室是真空断路器的关键部件，它是采用玻璃或陶瓷作支撑及密封，内部有动、静触头和屏蔽罩，室内真空为10-3～10-6Pa的负压，保证其开断时的灭弧性能和绝缘水平。

随着真空灭弧室使用时间的增长和开断次数的增多，以及受外界因素的作用，其真空度逐步下降，下降到一定程度将会影响它的开断能力和耐压水平。

因此，真空断路器在使用过程中必须定期检查灭弧室的真空。

主要应做到如下两点：①定期测试真空灭弧室的真空度，进行工频耐压试验(对地及相间42kV，断口48kV)。

最好也进行冲击耐压试验（对地及相间75kV，断口85kV)。

②运行人员应对真空断路器定期巡视。

特别对玻璃外壳真空灭弧室，可以对其内部部件表面颜色和开断电流时弧光的颜色进行目测判断。

当内部部件表面颜色变暗或开断电流时弧光为暗红色时，可以初步判断真空已严重下降。

这时，应马上通知检测人员进行停电检测。

(2)防止过电压。

真空断路器具有良好的开断性能，有时在切除电感电路并在电流过零前使电弧熄灭而产生截流过电压，这点必须引起注意。

对于油浸变压器不仅耐受冲击电压值较高，而且杂散电容大，不需要专门加装保护；而对于耐受冲击电压值不高的干式变压器或频繁操作的滞后的电炉变压器，就应采取安装金属氧化物避雷器或装设电容等措施来防止过电压。

(3)严格控制触头行程和超程。

国产各种型号的12kV真空灭弧室的触头行程为11±1mm左右，超程为3±0.5mm。

应严格控制触头的行程和超程，按照产品安装说明书要求进行调整。

在大修后一定要进行测试，并且与出厂记录进行比较。

不能误以为开距大对灭弧有利，而随意增加真空断路器的触头行程。

真空断路器电气试验-民熔真空断路器，系三相交流50Hz额定电压为12KV的电力系统的户内开关设备，民熔真空断路器作为电网设备、工矿企业动力设备的保护和控制单元。

适用于要求在额定工作电流下的频繁操作，或多交开断短路电流的场所。

真空断路器电气试验真空断路器的试验项目，应包括下列内容：1 .测量绝缘电阻；2 .测量每相导电回路的电阻；3 .交流耐压试验；4 .测量断路器主触头的分、合闸时间，测量分、合闸的同期性，测量合闸时触头的弹跳时间；5 .测量分、合闸线圈及合闸接触器线圈的绝缘电阻和直流电阻；6 .断路器操动机构的试验。

试验分类：其中，绝缘电阻测量；分合闸线圈和合闸接触器线圈的绝缘电阻和交流耐压试验属于电气特性试验。

测量断路器导电回路的电阻；测量主触头的分、合闸时间；测量分合闸的同步性；测量合闸时触头的弹跳时间；测量分合闸线圈和合闸接触器线圈的直流电阻；试验断路器操动机构属于机械特性试验。

1、按制造厂规定测量整根和端部的绝缘电阻，绝缘拉杆的绝缘电阻值在常温下不应小于以下值：交工时不小于1.2gΩ，大修时大于1.0gΩ，预试验时大于0.3gΩ2、应采用电流不小于100A的直流压降法测量导电电路各相的电阻值。

试验结果应符合产品技术条件的要求。

630A不大于60微欧；1250A不大于55微欧；1600a-2000a不大于45微欧；2500A以上不大于35微欧。

ABB VD4真空开关：单位：μΩ50≤630A；44≤1250A；35≤1600~2000a；25≤2500A。

导电回路电阻的交流耐压试验应在断路器分合状态下进行。

在合闸状态下进行时，试验电压应符合《电气设备交接及预防性试验规范》的规定。

真空灭弧室分闸时，真空灭弧室断口间的试验电压应符合产品技术条件，试验过程中不得出现穿透放电。

测量断路器主触头的分、合闸时间，测量分合闸的同步性，合闸过程中触头接触后的弹跳时间。

断路器机械特性测试仪可测量各种开关的分断分合闸时间、相位同步、相间同步、断口弹跳时间、行程、速度和低压动作试验。

断路器和隔离开关的巡视检查断路器的巡视检查一、油断路器1.正常巡视检查1）各引线及接点无过热现象；2）油色、油味正常，无渗漏现象；3）套管和瓷瓶应清洁无损，无裂纹、无放电现象；4）开关位置指示器指示正确；5）内部无放电和其他异常声音；6）主触头接触良好，无过热现象；7）合闸接触器无严重灼伤痕迹；8）接地装置良好。

2.检修后的检查1）油开关室，油开关本体应清洁，无遗留物；2）跳闸、合闸铁芯动作灵活；3）合闸接触器及辅助接点接触良好，动作正确，无灼伤痕迹；4）缓冲器固定牢固，动作时无回跳卡涩现象；5）引线接头紧固，相色明显、正确；6）套管和瓷瓶应清洁无损，无裂纹、无放电现象；7）油色、油位正常，无渗漏现象；8）接地装置良好；9）开往远方分、合动作良好。

二、高压真空断路器1.引线无松股，断股和驰度过紧或过松（或引排无变色，弯曲、变形）现象；2.接头无松动、发热或变色现象；3.瓷套管清洁无损，无裂纹、无放电痕迹；4.内部无放电及其他异常声响；5.分、合闸机械指示正确，绝缘拉杆完整无断裂现象，各连杆无弯曲变形现象。

6.断路器及机构箱外壳接地良好，接地引下线无断裂及绣蚀现象。

三、手车式开关柜1.投运前检查1）柜体部分（1）各部件完好无损；（2）接地开关操作灵活，分、合闸位置正确；（3）各连接部分紧固无松动；（4）柜体可靠接地，门开关灵活；（5）二次插头完好，插接可靠；（6）柜顶主、支母线装配完好；（7）控制开关、按钮及信号继电器型号、规格正确，接线无松动。

2）手车部分（1）推动灵活；（2）在工作位置时，主触头及二次插头，能可靠接触；（3）能可靠定位在“工作位置”和“试验位置”。

（4）机械连锁位置可靠灵活。

2.运行中的维护检查1）检测室内温度、湿度并进行调整，监听手车开关有无异常声响；2）一般一年清扫一次柜内的绝缘隔板、活门、手车绝缘件和母线。

3）潮湿天气严防柜内受潮；4）如发现开关柜绝缘材料受潮，可用无水酒精进行擦洗，并进行干燥处理。
