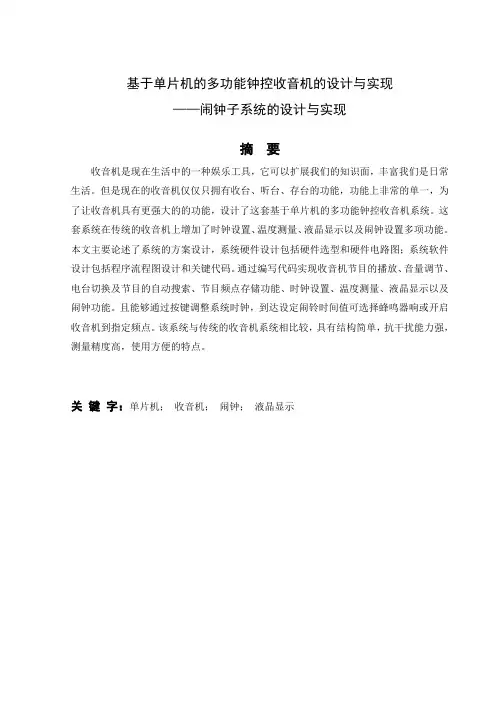

摘 要

收音机是现在生活中的一种娱乐工具，它可以扩展我们的知识面，丰富我们是日常生活。但是现在的收音机仅仅只拥有收台、听台、存台的功能，功能上非常的单一，为了让收音机具有更强大的的功能，设计了这套基于单片机的多功能钟控收音机系统。这套系统在传统的收音机上增加了时钟设置、温度测量、液晶显示以及闹钟设置多项功能。本文主要论述了系统的方案设计，系统硬件设计包括硬件选型和硬件电路图；系统软件设计包括程序流程图设计和关键代码。通过编写代码实现收音机节目的播放、音量调节、电台切换及节目的自动搜索、节目频点存储功能、时钟设置、温度测量、液晶显示以及闹钟功能。且能够通过按键调整系统时钟，到达设定闹铃时间值可选择蜂鸣器响或开启收音机到指定频点。该系统与传统的收音机系统相比较，具有结构简单，抗干扰能力强，测量精度高，使用方便的特点。

关 键 字：单片机； 收音机； 闹钟； 液晶显示

Based on SCM multi-function clock radio control design and realized

——Alarm subsystem of design and implementation

Author：Li Xinfang

Tutor：Yang Bo

Abstract

The radio is now in the life of the one kind of entertainment tool, it can expand our

knowledge, enrich our daily life is. But now the radio only accept ，listen , save a function,

the function is a single, in order to let the radio has more powerful function, the set design

基于单片机的定时闹钟设计

设计定时闹钟是人们日常生活中常见的需求之一，而单片机技术的发展为定时闹钟的实现提供了可行的解决方案。本文将介绍基于单片机的定时闹钟设计。

一、研究背景及意义

在现代社会中，时间是人们日常生活中非常重要的一个因素。为了更好地规划时间和提高生活效率，人们需要定时提醒自己进行各种活动。闹钟作为定时提醒的工具，在人们的日常生活中扮演着不可替代的角色。而基于单片机的定时闹钟实现具有高精度、多功能等优点，因此备受人们青睐。

二、技术方案设计

本文设计的基于单片机的定时闹钟主要由三部分组成：时钟电路、单片机控制电路和显示电路。

1. 时钟电路

时钟电路采用RTC芯片，可以提供高精度的时间计量。RTC芯片内部自带晶振，保证了较高的时钟精度。时钟电路主要功能为提供当前时间，包括小时、分钟和秒。

2. 单片机控制电路

单片机控制电路是实现定时闹钟的核心部分。程序流程如下：

①初始化：单片机启动后，需要对RTC芯片和闹钟设定进行初始化，包括设定当前时间和设定闹钟时间。

②计时函数：单片机开启定时器，在每秒钟时钟信号来临时，计时器会进行一次计数。

③闹钟判断：单片机判断当前时间是否等于闹钟设定时间，如果相等，则触发闹钟事件，启动蜂鸣器提示。

④按键设置：单片机可以通过按键进行时间设置和闹钟设置，包括增加或减少小时、分钟和秒数，并将设置信息保存至RTC芯片内存中。 3. 显示电路

显示电路采用数码管进行显示，使用单片机控制输出数据。数码管分为小时显示、分钟显示和秒显示，可以满足不同的显示需求。

三、实验结果分析

通过实验结果可以发现，本文设计的基于单片机的定时闹钟可以准确地显示时间和定时提醒。同时，可以通过按键进行时间和闹钟的设置，并存储至RTC芯片内部，保证了时间和闹钟的持久性。

四、结论及展望

基于单片机的定时闹钟设计具有实用性和可行性，可以提高人们生活的效率和品质。然而，本设计在信号筛选和抗干扰能力方面还有一定的改进空间，需要通过更深入的研究来进一步完善。
