三辊闸

三辊闸系列

使用说明书目录

第一章：产品介绍/功能特点/技术参数...............................................01第二章：电气土建及设备安装.........................................................02-03第三章：三辊闸简易说明图...................................................................04第四章：三辊闸主机板接线图...............................................................05第五章：指示灯板接线图.......................................................................06第六章：门禁控制板接线图...................................................................07第七章：摆闸/翼闸功能使用说明.....................................08-09-10-11第八章：故障说明....................................................................................12第一章：产品介绍/功能特点/技术参数

11.整个系统运行平稳、噪音小2.设备具有断电落杆功能3.设备具有通行指示功能4.统一标准的对外电气接口，可与各种读写设备相挂接5.具有自行保护，自动复位功能6.防冲撞功能：闸杆在上锁状态下，无法用外力推动7.远程控制功能：可通过电脑接TCP/IP远程控制闸机（需配置门禁控制板）

办公场所：商务大厦、政府机关等； 科教单位：院校、研究所、图书馆等； 商业服务场所：超市、商场、宾馆、会所、银行等； 休闲娱乐场所：公园、景区、游乐场等； 运输站点：汽车站、火车站、地铁站、机场等。

三辊闸

使用手册

- 2 -

目录

目录................................................................................................................................................... 2

警告：............................................................................................................................................... 3

一、产品概述 ................................................................................................................................... 3

二、产品功能介绍 ........................................................................................................................... 3

三、产品规格参数 ........................................................................................................................... 4

四、设备组成部分 ........................................................................................................................... 4

三辊闸施工方案

一、项目背景

三辊闸是一种常见的入口控制设备，通常应用于公共交通站点、大型商业综合体以及机场等场所。它通过自动识别乘客的刷卡或刷脸信息，实现快速、有效的通行控制。为了确保三辊闸施工过程顺利进行，特制定此施工方案。

二、施工准备

1. 工程队伍组建

按照项目规模和工期，合理组建工程队伍，包括项目经理、技术人员、材料配送员等。确保施工队伍充足、配备齐全。

2. 材料准备

• 主机设备：根据实际需要，购买数量适当的三辊闸主机设备。

• 附件材料：购买所需的电线、开关、连接器等。 3. 施工图纸准备

根据三辊闸设备规格，绘制详细的施工图纸，包括设备布置图、电路连接图等。

三、施工步骤

1. 安装主机设备

按照施工图纸，确定三辊闸主机设备的安装位置。使用专用工具，将主机设备固定在指定位置。

2. 连接电路

根据施工图纸，将电线、开关、连接器等进行正确连接。确保电路连接牢固、正常工作。

3. 调试测试

完成电路连接后，对三辊闸设备进行调试测试。通过电源接通、刷卡、刷脸等操作，确保设备能够正常识别并控制通行。 4. 防护措施

在施工现场设置防护措施，确保工作人员的安全。例如，搭建安全网或设置警示标志。

四、安全注意事项

1. 施工现场安全

确保施工现场干燥、整洁，防止材料堆放杂乱或造成绊倒。注意防火防爆，严禁吸烟和明火作业。

2. 电气安全

在进行电气连接时，切勿触碰带电部分。使用绝缘工具，注意线路的接地和绝缘测试。

3. 设备安全

在施工过程中，设备安装固定牢固，防止设备倾斜、摇晃或坍塌。注意设备的防水、防潮措施，避免设备受潮损坏。 4. 安全防护

对施工现场进行合理的安全防护，确保施工人员的安全。在需要时，佩戴安全帽、护目镜、防护手套等个人防护装备。

5. 事故应急处理

在施工过程中，如发生事故或异常情况，应立即采取措施进行应急处理。同时报告相关负责人并寻求帮助。

五、施工总结

三辊闸的施工过程需要严格按照规范进行，确保设备安装牢固、电路连接正常。合理的施工准备和安全措施，能够提高施工效率，确保施工进度顺利进行。在施工中，要随时关注施工质量和施工安全，及时解决施工中的问题，确保施工质量符合要求，避免施工中的安全事故发生。 以上是对三辊闸施工方案的详细介绍，希望能对相关人员在进行施工时提供一定的指导和参考。在施工过程中，务必严格遵守相关规范和安全要求，确保施工顺利进行。

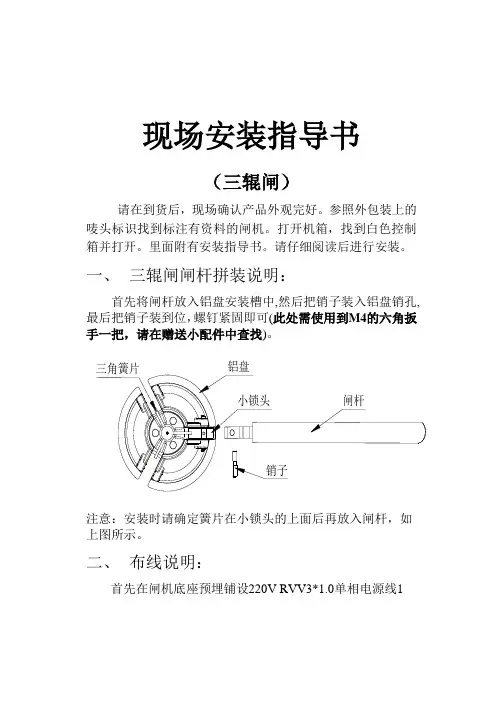

现场安装指导书

（三辊闸）

请在到货后，现场确认产品外观完好。参照外包装上的唛头标识找到标注有资料的闸机。打开机箱，找到白色控制箱并打开。里面附有安装指导书。请仔细阅读后进行安装。

一、 三辊闸闸杆拼装说明：

首先将闸杆放入铝盘安装槽中,然后把销子装入铝盘销孔,最后把销子装到位，螺钉紧固即可(此处需使用到M4的六角扳手一把，请在赠送小配件中查找)。

三角簧片铝盘小锁头闸杆销子

注意：安装时请确定簧片在小锁头的上面后再放入闸杆，如上图所示。

二、 布线说明：

首先在闸机底座预埋铺设220V RVV3*1.0单相电源线1根，设备上装有门禁或消费控制系统及其他控制系统的需根据现场实际情况铺设相关的线材，

安全岛通讯线管AC220V电源线管AC220V电源线管通讯线管AC220V电源线管通讯线管

三、 设备摆放位置说明：

现场施工时，将闸机摆放至安装区域，按事先设计好的顺序正确摆放。量好每台闸机间的距离（测距时请将杆抬起）。前后左右相对平行摆放整齐。然后根据机芯底座孔位做好标记。

四、 设备安装固定方式说明：

用膨胀螺丝按下图闸机底座安装尺寸将闸机固定在安全岛上。 M12*100MM膨胀螺丝设备固定底板525#水泥地 设备用于户外时，应在设备安装处砌上100mm高左右的水泥安全岛，以便隔潮,同时在设备上方，应装荫棚等挡雨设施。

设备用于室内平整地区时，也可选择使用玻璃胶固定。

具体安装如下图所示：(单位:MM)

(适用于：立式三辊闸) (适用于：桥式直角三辊闸)(适用于：桥式圆弧三辊闸与桥式斜角三辊闸)(适用于：桥式八角三辊闸)(适用于：桥式圆角三辊闸)

五、 维护及保养：

1. 防潮、防水处理办法：产品用于室外时，闸机必须做好防水处理，固定位置需做安全岛，防止雨水从机箱底部渗入闸机内，上盖缝隙有可能导致雨水进入机箱内部的部位需进行防水处理，防止雨水漏入。

2. 防锈处理：闸杆杆头部位为铁质材料，
