变压器铁芯接地电流在线监测系统解决多点接地故障
- 格式:pdf
- 大小:143.79 KB
- 文档页数:2
变压器铁芯接地电流在线监测及控制系统设计摘要:针对目前变压器铁芯接地电流检测精度、时效差的问题,研制了一种功能完善的监测及控制装置。
该文阐述了该装置的硬、软件设计情况并做了详细说明。
现场实验结果表明该装置可以实现对铁芯接地电流实时在线监测,能够判断出铁芯接地电流的变化,在发生变压器铁芯多点接地故障时,迅速做出处理,防止事故扩大。
目前,该装置已投入使用,运行情况良好。
关键词:变压器铁芯接地电流在线监测限流电阻光纤目前,现场人员惯用的检测手段是采用钳形电流表测铁芯外引接地套管的接地下引线电流,这种方法易受强电磁环境干扰,会出现同一测量点几次测量值差别迥异的情况,而且不能保证在第一时间发现铁芯两点接地,检测精度和时效性都存在一定的问题,从而不能对变压器的健康状况做出全面、精确的判断。
通过研制变压器接地电流在线监测及控制装置,将泄漏电流传感器夹装在铁芯接地线上,精确地采集接地电流,采用先进数字信号处理、分析和计算,实现铁芯接地电流实时监测,接地故障自动录波、分析判断、故障报警、趋势预测等功能。
对变压器状态进行在线评估、预警和风险分析,从而达到防患于未然的目的。
当泄漏电流超过300mA时,发出报警信号,根据泄漏电流的大小分析投入多大的串联电阻,将变压器泄漏电流降低到规定值以内,确保变压器不会在两点接地时长时间运行。
1 工作原理整个装置由上位机和下位机组成。
下位机安装在现场,完成铁芯电流信号的提取,数字化处理、监测参数的显示、历史数据的自动保存和显示,下位机将最新数据自动保存到存储器中或通过通信线路上传给上位机,上位机获得了下位机上传的数据后可以进行波形显示,历史数据的分析以及初步的故障诊断等,上位机和下位机之间通过现有强大的光纤进行数据交换。
监控装置由信号采集和处理单元、A/D 转换单元、DSP、开关量输出、限流电阻单元、显示单元、通信接口等组成。
直流电流互感器完成对泄漏电流模拟量的采集,经A/D转换后,通过SPI接口传到DSP;由DSP发出控制命令,实现对模拟开关的控制;设置通信接口模块,通过该模块可完成软件系统的调试、维护及程序的在线更新。

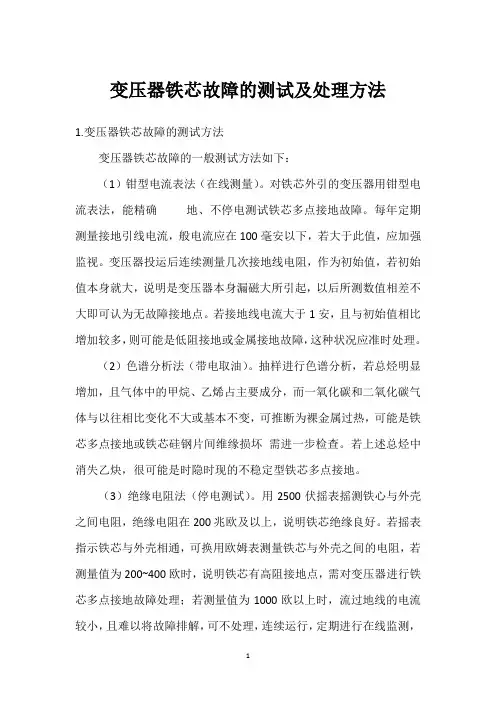

变压器铁芯故障的测试及处理方法1.变压器铁芯故障的测试方法变压器铁芯故障的一般测试方法如下:(1)钳型电流表法(在线测量)。
对铁芯外引的变压器用钳型电流表法,能精确地、不停电测试铁芯多点接地故障。
每年定期测量接地引线电流,般电流应在100毫安以下,若大于此值,应加强监视。
变压器投运后连续测量几次接地线电阻,作为初始值,若初始值本身就大,说明是变压器本身漏磁大所引起,以后所测数值相差不大即可认为无故障接地点。
若接地线电流大于1安,且与初始值相比增加较多,则可能是低阻接地或金属接地故障,这种状况应准时处理。
(2)色谱分析法(带电取油)。
抽样进行色谱分析,若总烃明显增加,且气体中的甲烷、乙烯占主要成分,而一氧化碳和二氧化碳气体与以往相比变化不大或基本不变,可推断为裸金属过热,可能是铁芯多点接地或铁芯硅钢片间维缘损坏需进一步检查。
若上述总烃中消失乙炔,很可能是时隐时现的不稳定型铁芯多点接地。
(3)绝缘电阻法(停电测试)。
用2500伏摇表摇测铁心与外壳之间电阻,绝缘电阻在200兆欧及以上,说明铁芯绝缘良好。
若摇表指示铁芯与外壳相通,可换用欧姆表测量铁芯与外壳之间的电阻,若测量值为200~400欧时,说明铁芯有高阻接地点,需对变压器进行铁芯多点接地故障处理;若测量值为1000欧以上时,流过地线的电流较小,且难以将故障排解,可不处理,连续运行,定期进行在线监测,如钳型电流表法(有铁芯外引线者)、油色谱分析法,发觉特别后再处理;若测量值为1-2欧,则推断铁芯有金属接地点,必需对变压器进行处理。
2.变压器铁芯产生多点接地的处理方法铁芯产生多点接地时的几种常用的处理方法。
(1)对于铁心有外引接地线的,可在铁心接地回路上串接电阻,以限制铁心接地电流,此方法只能作为应急措施采纳。
(2)由于金属异物造成的铁心接地故障,一般状况下进行吊罩检查,都可以发觉问题。
(3)对于由铁心毛刺,金属粉末积累引起的接地故障,用以下方法处理效果较明显。
整流变压器铁芯多点接地的原因分析及处理摘要:本文详细论述了变压器铁芯多点接地的故障类型、原因、处理方法及注意事项。
关键词:铁芯多点接地油样色谱分析三比值法罗杰斯比值计算1、变压器铁芯多点接地故障的危害变压器正常运行时,是不允许铁芯多点接地的。
因为变压器正常运行中,绕组周围存在着交变的磁场,由于电磁感应的作用,高压绕组与低压绕组之间,低压绕组与铁芯之间,铁芯与外壳之间都存在着寄生电容,带电绕组将通过寄生电容的耦合作用,使铁芯对地产生悬浮电位,由于铁芯及其它金属构件与绕组的距离不相等,使各构件之间存在着电位差,当两点之间的电位差达到能够击穿其间的绝缘时,便产生火花放电。
这种放电是断续的,长期下去,对变压器油和固体绝缘都有不良影响。
为了消除这种现象,把铁芯与外壳可靠地连接起来,使它与外壳等电位。
但当铁芯或其他金属构件有两点或多点接地时,接地点就会形成闭合回路,造成环流,引起局部过热,导致变压器油分解,绝缘性能下降。
严重时,会使铁芯硅钢片烧坏,造成主变重大事故,所以变压器铁芯只能一点接地。
2、某铝厂整流变压器调变侧铁芯多点接地的处理过程2.1故障分析该变压器自1991年投运后,每季度对其取油样色谱分析均正常。
2003年春节前对其取油样进行了色谱分析,油色谱分析结果显示甲烷和乙烯含量较高。
色谱试验数据列下表1:表1色谱试验分析数据分析:从2003年1月20日到2003年6月18日的八次油样分析中(甲烷+乙烯)/总烃的比值均为100%。
这充分说明了它是低温过热引起的油过热现象。
2003年7月30日的比值不是100%而是93.95%,而且氢气比值也较高,相对于甲烷和乙烯的量乙烷几乎没有。
2003年9月23日和29日取样分析,通过对试验结果的分析甲烷和乙烯的成分还是占主要的,根据《变压器油中溶解气体的分析和判断》充分说明它还是低温过热引起的油过热现象。
用罗杰斯比值计算法对气体结果进行判断:表2 根据罗杰斯比值法计算气体比值表3 罗杰斯比值法诊断标准表2与表3对比,得出结论:1.0≤甲烷/氢气<3、乙烷/甲烷<1.0、乙烯/乙烷≥3、乙炔/乙烯<0.5 故障类型为:铁芯和箱壳有环流或接头过负荷。
ES-2010变压器铁芯接地电流在线监测系统使用说明书福州亿森电力设备有限公司ES-2010变压器铁芯接地电流在线监测系统(固定安装型)使用说明书1 概述变压器运行时,经常出现因铁芯绝缘不良造成的故障,铁芯绝缘不良或多点接地时,形成金属性短路接地,会产生较大的放电脉冲,可由高频信号局放监测发现。
有时也会出现不稳定短路接地,但绝缘两点接地故障时,便形成工频短路电流。
因此利用检测接地电流工频分量来判断铁芯绝缘是否正常相当有效。
注:DL/T 596-1996《电力设备预防性试验导则》中规定:铁芯绝缘正常时,接地电流不大于0.1A。
上述情况也可用在线监测铁芯接地电流量的方法,来判断其内部绝缘的劣化,可起到故障早期预报的作用。
ES-2010变压器铁芯接地电流在线测量系统就是采用此原理,采用电测法,在不改变原设备接线的情况下,将信号取样点选择在变压器铁芯接地引出线处,使用特制的线圈制作的高灵敏度传感器。
直接测量,并显示变压器运行状态下,接地电流值。
该产品应用本公司专利技术:高压电流传感器专利号:ES224991111892 主要技术指标2.1 测量内容:运行变压器铁芯或夹件接地电流值(A)。
2.2 仪器组成:信号采集器、智能集中器(铁芯和夹件采集数据显示,历史数据查询、通讯(RS232)数据上传、光示信号节点控制)。
2.3 测量范围:0~1.999A、精度1级。
2.4 使用条件①户内、户外、在线测量②环境温度-20~60℃③环境湿度< 80%2.5 测量传感器内窗:700×152.6 稳定工作时间3分钟2.7 工作电源:220V AC;50Hz;功耗:10W2.8 外型:见机箱图;重量1.9 Kg ;2.9 安装:见安装图3 箱内面板布置说明:(1)RS232插座。
(2)电源开关。
(3)液晶显示。
(4)触摸键盘。
4以上接线端子定义见7.2集中器接线说明:箱体内面板5 采集器机箱外形图6 安装说明 6.1 采集器安装:6.1.1打开互感器另外半只,穿铁芯接地线或夹件接地线,用螺栓将所带附件固定在机箱互感器安装架上。
变压器铁芯多点接地的诊断及处理变压器铁芯多点接地,是变压器较常见故障之一,据内蒙电力公司2001年统计,铁芯接地故障占变压器故障42%的比例,这类故障轻者造成铁芯局部过热,重者造成铁芯局部烧损。
由于发生多点接地时故障点的位置不同,对查找和处理都有一定的难度。
1危害和原因1.1铁芯多点接地故障的危害变压器正常运行时,是不允许铁芯多点接地的。
因为变压器正常运行中,绕组周围存在着交变的磁场,由于电磁感应的作用,高压绕组与低压绕组之间,低压绕组与铁芯之间,铁芯与外壳之间都存在着寄生电容,带电绕组将通过寄生电容的耦合作用,使铁芯对地产生悬浮点位。
由于铁芯及其他金属构件与绕组的距离不相等,使各构件之间存在着电位差,当两点之间的电位差达到能够击穿其间的绝缘时,便产生火花放电。
这种放电是断续的,长期下去对变压器油和固体绝缘都有不良影响,为了消除这种现象,把铁芯与外壳可靠地连接起来,使它与外壳等电位,但当铁芯或其他金属构件有两点或多点接地时,接地点就会形成闭合回路,造成环流,引起局部过热,导致油分解,绝缘性能下降,严重时,会使铁芯硅钢片烧坏,造成主变重大事故。
1.2铁芯接地故障原因(1)安装时疏忽使铁芯碰壳,碰夹件。
(2)穿芯螺栓钢座套过长与硅钢片短接。
(3)铁芯绝缘受潮或损坏,导致铁芯高阻多点接地。
(4)潜油泵轴承磨损,产生金属粉末,形成桥路,造成箱底与铁轭多点接地。
(5)接地片因加工工艺和设计不良造成短路。
(6)由于附件引起的多点接地。
(7)由遗落在主变内的金属异物和铁芯工艺不良产生的毛刺、铁锈与焊渣等因素引起接地。
2处理方法2.1对于铁芯有外引接地线时,可在铁芯接地回路上串接电阻,以限制铁芯接地电流,此方法只能作为应急措施采用。
2.2对于金属异物造成的铁芯接地故障,进行吊罩检查,可以发现问题。
2.3对于由铁芯毛刺、金属粉末堆积引起的接地故障,用以下方法处理效果较明显。
(1)电容放电冲击法。
(2)交流电弧法。

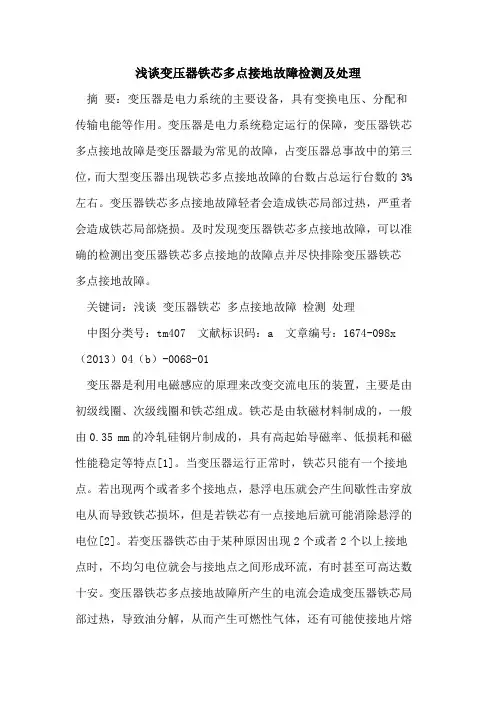

浅谈变压器铁芯多点接地故障检测及处理摘要:变压器是电力系统的主要设备,具有变换电压、分配和传输电能等作用。
变压器是电力系统稳定运行的保障,变压器铁芯多点接地故障是变压器最为常见的故障,占变压器总事故中的第三位,而大型变压器出现铁芯多点接地故障的台数占总运行台数的3%左右。
变压器铁芯多点接地故障轻者会造成铁芯局部过热,严重者会造成铁芯局部烧损。
及时发现变压器铁芯多点接地故障,可以准确的检测出变压器铁芯多点接地的故障点并尽快排除变压器铁芯多点接地故障。
关键词:浅谈变压器铁芯多点接地故障检测处理中图分类号:tm407 文献标识码:a 文章编号:1674-098x (2013)04(b)-0068-01变压器是利用电磁感应的原理来改变交流电压的装置,主要是由初级线圈、次级线圈和铁芯组成。
铁芯是由软磁材料制成的,一般由0.35 mm的冷轧硅钢片制成的,具有高起始导磁率、低损耗和磁性能稳定等特点[1]。
当变压器运行正常时,铁芯只能有一个接地点。
若出现两个或者多个接地点,悬浮电压就会产生间歇性击穿放电从而导致铁芯损坏,但是若铁芯有一点接地后就可能消除悬浮的电位[2]。
若变压器铁芯由于某种原因出现2个或者2个以上接地点时,不均匀电位就会与接地点之间形成环流,有时甚至可高达数十安。
变压器铁芯多点接地故障所产生的电流会造成变压器铁芯局部过热,导致油分解,从而产生可燃性气体,还有可能使接地片熔断,或者是烧坏铁芯,导致铁芯点位悬浮,产生放电,使变压器不能继续正常运行,这就是所谓的变压器铁芯多点接地故障。
1 变压器铁芯多点接地故障的检测1.1 进行气相色谱分析进行气相色谱分析时就是对油中所含的气量进行分析,是发现变压器铁芯多点接地故障最有效的办法,是截止到现在色谱分析中发展的最为成熟的分析方法[3]。
气相色谱分析法是以气体为流动相的柱色谱分离技术,具有分离效能高、选择性好、灵敏度高、分析速度快和应用范围广泛等优点。
气相色谱分析法的原理就是比较所需要分析的物质在色谱柱中的气相(载气)和固定(液)相之间分配系数的差异,进行反复多次的分配,使得原来的微小差别逐渐变大,从而达到分离的目的。
变压器铁心多点接地故障的诊断及查找引言:当变压器铁心多点接地时会严重影响变压器的正常运行,因此,为了保障系统的安全、稳定运行,我们必须准确及时的诊断变压器铁心多点接地故障。
文章给出了变压器铁芯多点接地故障的一些诊断方法以及处理措施。
当前,我国生产的大中型变压器的铁心都是通过一直套管引到邮箱体外部接地。
这是由于电力变压器正常工作时,绕组周围存有电场,铁心与夹件等金属器件处在此电场内,而且场强不同。
如果铁心不可靠接地,就会出现充放电现象,破坏其固体与油绝缘。
所以,铁心要有一点可靠接地。
若铁心因为某个因素在某地方存在其他点节点时,形成闭合回路,那么正确接地的引线上就会出现环流,这就是大家所说的铁心多点接地故障。
一、变压器铁心多点接地故障的检测方法铁心多点接地故障经常出现在人们不易察觉的地方,这给现场查找与处理带来一定的麻烦,需要根据现场的实际状况,必要时使用多种手段相结合来查找问题。
(一)带电检测法运转时的变压器,在变压器铁心的接地引下线上使用钳形电流表检测引线中是否存在电流。
遵照规范规定:在正常工作时测量流经接地线的电流,当测量的铁心接地电流超过100毫安时,必须注意。
若铁心多点接地,环流过大时,流经铁心接地线的电流可能突然增加,电流有时会达到几安或者几十安。
利用钳形表接地电流测量时,使用方法须正确:钳形表需水平放好,让铁心接地引下线从钳形表卡钳中心穿过。
通过多次测量,若数据不太稳定,可以将变压器铁心接地引下线与一个可靠短路线并联,然后把交流电流表与电路串联,打开固定的接地引下线,直接读取测量的接地电流大小。
此外,对间歇性的多点接地,收集的电流值会有所波动,有时可能为零,无法判断铁心是否为多点接地,这就要随时注意和重复测量。
此方式的优点在于属于带电测试,满足状态检修的要求与方式,降低了停电损失,并且简捷、方便、经济。
(二)停电测试法断电后对变压器可能需要的铁心多点接地电气测试的内容与方式有以下两方面:第一,准确测量各级绕组的直流电阻,如果每个数据都正常,并且各相之间同每次测量数据之间对比,没有显著偏差,或变化规律差不多,因此能够表示故障部位不在电气回路内,然后实施铁心接地线的检查。
变压器铁心多点接地的故障和原因分析摘要:在变压器运行当中,应确保变压器产品单点可靠接地。
当变压器铁心多点接地问题发生时,将对变压器的安全运行产生严重的威胁。
在本文中,将就变压器铁心多点接地的故障和原因进行一定的研究与分析。
关键词:变压器;铁心多点接地;故障;原因;1 引言在电力变压器运行当中,变压器具有着较为多样的故障类型,且导致故障发生的原因也十分复杂,常见的内部故障包括有电路故障、绝缘故障以及磁路故障等等。
在变压器磁路故障当中,铁心多点接地是其中较为常见的故障类型,在变压器故障当中占据着较大的比例,且将导致较为严重安全隐患的出现。
对此,即需要能够做好该问题发生原因的把握,又要做好该故障问题寻找以及处理措施的应用。
2 多点接地原因通常来说,在变压器铁心多点接地情况下对接地线当中电流值进行计算存在着一定的困难,其具体大小同故障点同正常接地点的位置具有直接的关联。
在变压器运行当中,当铁心存在多点接地情况时,其同闭合回路所包含的磁通则会在回路当中对一个电动势进行感应,其中的电流也将随之增加。
在具有较大感应电动势、且铁心电阻较小时,铁心正常接地线上所经过的电流将达到几十安培或以上。
该种较大电流的存在,则会在使其局部发生过热的同时形成可燃性气体,甚至会因对接地片烧断而使铁心形成悬浮电位,在使其发生局部放电情况的同时对铁心硅钢片造成烧损,并因此带来较长的修复时间以及较高的修复费用。
3 故障检测方式对于铁心多点接地问题来说,其故障点经常处于肉眼难以发现之处,并因此对现场查找带来较大的难度。
在问题发生之后,则需要在充分联系现场实际的基础上做好故障的查找。
具体来说,该问题的检测方式有:第一,带电检测法。
当电力变压器处于运行状态时,在铁芯接地引下线上通过钳形电流表的应用对引线进行测量,看其是否具有电流。
当铁心处于多点接地情况、具有较大的环流时,经过铁心接地线的电流值则将增加。
在实际进行测量时,要做好方法的控制,以水平方式做好钳形表的放置,使其接地引下线能够从卡钳的中心位置穿过。
2024年浅谈变压器铁芯多点接地故障检测及处理一、铁芯多点接地定义变压器铁芯多点接地,指的是在变压器正常运行过程中,铁芯出现两个或两个以上的接地点,使得铁芯的接地回路不再是单一的闭合路径。
这种情况下,接地电流可能增大,导致铁芯局部过热,严重时甚至可能烧毁铁芯,对变压器的正常运行造成严重影响。
二、故障检测的重要性铁芯多点接地故障是变压器运行过程中的常见故障之一,其危害不容忽视。
因此,及时、准确地检测并处理这类故障,对于保证变压器的安全运行具有重要意义。
故障检测能够帮助运行人员了解变压器的实际运行状态,及时发现潜在的安全隐患。
通过对故障原因的分析和处理,可以避免类似故障的再次发生,延长变压器的使用寿命,减少因故障导致的停电损失,保障电力系统的稳定供电。
三、故障检测常用方法目前,常用的变压器铁芯多点接地故障检测方法主要有以下几种:1. 直流电流法通过向变压器铁芯施加直流电压,测量接地电流的大小和方向,从而判断是否存在多点接地故障。
这种方法操作简便,但受到接地电阻、绝缘电阻等因素的影响,结果可能存在一定的误差。
2. 交流电压法通过在变压器铁芯上施加交流电压,测量接地电流的大小和相位,进而判断铁芯的接地状态。
这种方法能够更准确地反映铁芯的接地情况,但操作相对复杂。
3. 气体色谱分析法通过分析变压器油中溶解气体的成分和含量,可以间接判断铁芯是否存在多点接地故障。
这种方法对于发现早期故障尤为有效,但需要专业的分析设备和人员。
4. 超声波检测法利用超声波在变压器内部传播的特性,检测铁芯接地部位可能产生的异常声波信号,从而判断是否存在多点接地故障。
这种方法具有较高的灵敏度和准确性,但成本相对较高。
四、故障原因分析变压器铁芯多点接地故障的原因多种多样,主要包括以下几个方面:1. 制造工艺不良变压器在制造过程中,如果铁芯的绝缘处理不当,或者存在毛刺、尖角等缺陷,都可能导致铁芯在运行过程中发生多点接地。
2. 运行环境恶劣变压器长期运行在潮湿、高温、多尘等恶劣环境下,可能导致铁芯绝缘性能下降,进而引发多点接地故障。
高精度开合型精密电流传感器信号调理电路精密型ADC芯片U盘存储电路128×64图形液晶显示屏1×4按键电路实时时钟电路NOR FLASH数据存储电路DSP芯片TMS320F28335声光报警电路继电器开出报警电路图1 系统总体框图2.1 信号采样电路开合型精密电流传感器输出的信号经过U9芯片跨阻放大器电路实现了I/U变换,再经过R45和C18构成的低通滤波器后,进入到精密ADC转换芯片AD7694,该芯片是一款18位、电荷再分配、逐次逼近型模数转换器(ADC),采用2.3 V至5 V单电源(VDD)供电。
该器件内置一个低功耗、高速、18位无失码采样ADC、一个内部转换时钟和一个多功能串行接口端口。
在CNV上升沿,该器件对IN+与IN-引脚之间的电压差进行采样。
这两个引脚上的电压摆幅通常在0V和REF之间,相位相反。
基准电压REF由外部提供,并且可以设置为电源电压。
DSP芯片通过SPI接口与AD7691通讯,并且通过PA0口,启动ADC转换。
信号采样电路见图2。
CN2GNDGNDGNDC18334GNDIN1211110229338447568765123344R41R45U9U111k,0.1%1k,0.1%OPA2107AU AD7691BRMZ-RL7OUT/A-IN/A+IN/A-VSREFVDDIN+IN-GNDVIOSDISCKSDOCNV3.3 VMOSISCLKMISOPA0+VSOUT/B-IN/B+IN/B2.54-2P WT-5 V+5 V+5 V图2 信号采样电路2.2 N ORFLASH数据存储电路NORFLASH芯片选用旺宏电子的MX25L3206EM2I-12G,它是一片32 Mbit容量(4MBYTE)的NORFLASH存储器。
它用来保存用户设置的参数以及连续存储采集到的变压器铁芯及夹件的电流值。
该芯片具有SPI接口,最高通讯速率86 MHz,工作电源2.7~3.6 V,工作温度-40~85℃。
变压器铁芯接地电流在线监测技术的应用摘要:电力变压器在运行过程中,带电的绕组和油箱之间存在电场,铁芯和夹件等金属构件处于电场之中,由于电容分布不均匀,场强各异,若铁芯没有可靠接地,则存在对地悬浮电位,产生铁芯对地的充放电现象,破坏固体绝缘和油的绝缘强度;若铁芯一点接地,即消除了铁芯悬浮电位的可能;但当铁芯出现两点或以上多点接地时,铁芯间的不均匀电位就会在接地点之间形成短路环流,造成铁芯局部过热;严重时,因过热变压器内部产生大量气体,引起轻瓦斯发信,甚至导致重瓦斯动作而使变压器开关跳闸,中断对外供电,近年来,贵州、广西等地都发生过因铁芯接地故障造成重瓦斯保护动作,从而使220kV变压器停电的事故,其损失惨重;同时环流过热还会烧熔局部铁芯硅钢片,使相邻硅钢片间的绝缘漆膜烧坏,引起硅钢片片间局部短路,使故障点扩大,变压器铁损变大,严重影响变压器的性能和正常运行,甚至发展到修复时,不得不更换硅钢片的严重程度。
关键词:铁芯;电容分布不均;场强各异;悬浮电位;充放电现象;短路环流;轻瓦斯;重瓦斯;变压器停电引言现代大型变压器,由于制造工艺质量、运输、安装和运行维护等原因,在变压器运行过程中,铁芯接地故障往往时有发生,且在变压器各类故障中占相当的比例,不容忽视。
对变压器的事故统计分析表明,铁芯事故在变压器总事故中已占到了第三位,而铁芯的故障的产生,大部分是由于铁芯多点接地引起的。
目前常用的检测手段是对设备的绝缘油采样后进行气体色谱分析和用钳形电流表测量变压器铁芯外引接地套管的接地下引线的电流,来推断并发现潜伏性故障,是保证大型电力变压器安全运行和正常维护的主要手段。
然而,这样的监测手段不仅浪费人力物力,而且无法长时间连续监测铁芯接地电流的变化,不能及时掌握变压器铁芯接地电流的发展趋势。
同时,《电力安全规程》规定使用钳形电流表测量时应戴绝缘手套,站在绝缘垫上,不得触及其他设备,以防止短路和接地。
由此可见,测量工作中有一定的危险性,遇到故障情况时,如果操作不当易造成人身伤害事故。
变压器铁芯接地电流在线监测系统解决多点接地故障
变压器的绕组和铁芯是传递、变换电磁能量的主要部件,保证它们的安全是变压器可靠运行的关键。
统计资料表明因铁芯问题造成故障,占变压器总事故中的第三位。
正常运行时,变压器铁芯需要有一点接地,避免铁芯因悬浮电位放电,其铁芯接地电流很小,约为几毫安到几十毫安,当变压器发生铁芯多点接地故障时,会产生涡流,其铁芯接地电流将增大到几安培甚至几十安培,从而会导致局部铁芯过热,引起铁芯局部过热导致绝缘油分解,还可能使接地片熔断或烧坏铁芯,导致铁芯电位悬浮,产生放电,造成轻瓦斯动作甚至重瓦斯动作跳闸,甚至损坏变压器,造成主变重大事故。
通过测量变压器铁芯接地电流可直接反映出变压器的故障状态——是否存在铁芯多点接地。
我国在《电力设备预防性试验规程》(Q/CSG10007-2004)中5.1“油浸式电力变压器”关于“铁芯及夹件绝缘电阻”的要求:“运行中铁芯接地电流一般不应大于0.1A”。
因此,准确、及时地诊断与处理变压器铁芯多点接地故障,对保证变压器的安全运行具有重要意义。
一、变压器铁芯正确接地方式
在变压器正常运行中,带电的绕组及引线与油箱间构成的电场为不均匀电场,铁芯和其他金属构件就处于该电场中。
高压绕组与低压绕组之间、低压绕组与铁芯之间、铁芯与大地(变压器油箱)之间都存在着寄生电容,带电绕组将过寄生电容的耦合作用使铁芯对地产生一定的电位,通常称为悬浮电位。
由于铁芯及其他金属构件所处的位置不同,具有悬浮电位也不同,当两点之间的电位差达到能够击穿其间的绝缘时,便产生火花放电。
这种放电是断续的,放电两点电位相同,但放电立刻停止,然后再产生电位差,再放电。
断续放电的结果使变压器油分解,长期下去,逐渐使变压器固体绝缘。
