斯伦贝谢随钻测井新技术

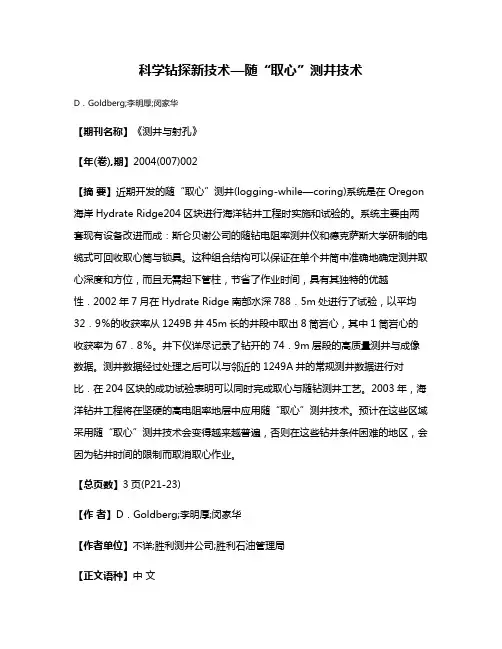

科学钻探新技术—随“取心”测井技术D．Goldberg;李明厚;闵家华【期刊名称】《测井与射孔》【年(卷),期】2004(007)002【摘要】近期开发的随“取心”测井(logging-while—coring)系统是在Oregon 海岸Hydrate Ridge204区块进行海洋钻井工程时实施和试验的。

系统主要由两套现有设备改进而成：斯仑贝谢公司的随钻电阻率测井仪和德克萨斯大学研制的电缆式可回收取心筒与锁具。

这种组合结构可以保证在单个井筒中准确地确定测井取心深度和方位，而且无需起下管柱，节省了作业时间，具有其独特的优越性．2002年7月在Hydrate Ridge南部水深788．5m处进行了试验，以平均32．9％的收获率从1249B井45m长的井段中取出8筒岩心，其中1筒岩心的收获率为67．8％。

井下仪详尽记录了钻开的74．9m层段的高质量测井与成像数据。

测井数据经过处理之后可以与邻近的1249A井的常规测井数据进行对比．在204区块的成功试验表明可以同时完成取心与随钻测井工艺。

2003年，海洋钻井工程将在坚硬的高电阻率地层中应用随“取心”测井技术。

预计在这些区域采用随“取心”测井技术会变得越来越普遍，否则在这些钻井条件困难的地区，会因为钻井时间的限制而取消取心作业。

【总页数】3页(P21-23)【作者】D．Goldberg;李明厚;闵家华【作者单位】不详;胜利测井公司;胜利石油管理局【正文语种】中文【中图分类】TE271【相关文献】1.汶川地震断裂带科学钻探项目WFSD-4 S 孔取心钻进技术 [J], 朱旭明;张晓西;翟育峰;赵远刚;项洋;喻西2.汶川地震断裂带科学钻探项目WFSD-4孔取心钻进技术 [J], 庄生明;吴金生;张伟;王稳石3.汶川地震断裂带科学钻探项目中取心钻进方法应用的演变 [J], 张伟;樊腊生;吴金生4.我国大陆科学钻探工程实施概况及其取心钻进技术体系 [J], 朱永宜;王稳石;张恒春;闫家;曹龙龙;许洁;孟庆鸿;谈晓丽5.汶川科学钻探PDC取心钻头有限元分析 [J], 唐胜利;孙利海;杨亮;张伟;吴金生;张晓宏;任福建因版权原因，仅展示原文概要，查看原文内容请购买。

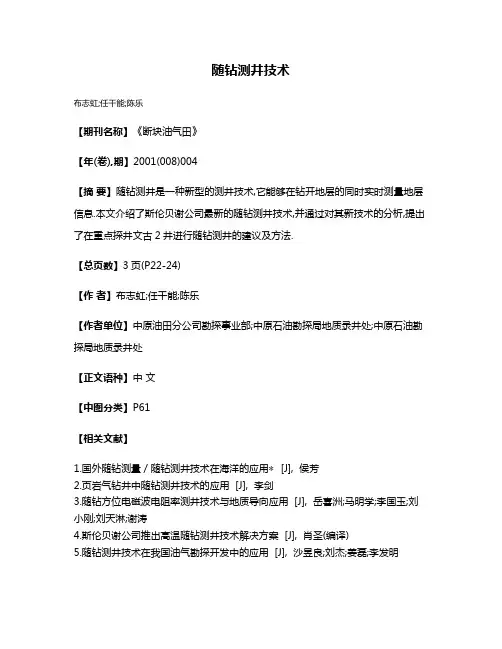

随钻测井技术
布志虹;任干能;陈乐
【期刊名称】《断块油气田》
【年(卷),期】2001(008)004
【摘要】随钻测井是一种新型的测井技术,它能够在钻开地层的同时实时测量地层信息.本文介绍了斯伦贝谢公司最新的随钻测井技术,并通过对其新技术的分析,提出了在重点探井文古2井进行随钻测井的建议及方法.
【总页数】3页(P22-24)
【作者】布志虹;任干能;陈乐
【作者单位】中原油田分公司勘探事业部;中原石油勘探局地质录井处;中原石油勘探局地质录井处
【正文语种】中文
【中图分类】P61
【相关文献】
1.国外随钻测量／随钻测井技术在海洋的应用∗ [J], 侯芳
2.页岩气钻井中随钻测井技术的应用 [J], 李剑
3.随钻方位电磁波电阻率测井技术与地质导向应用 [J], 岳喜洲;马明学;李国玉;刘小刚;刘天淋;谢涛
4.斯伦贝谢公司推出高温随钻测井技术解决方案 [J], 肖圣(编译)
5.随钻测井技术在我国油气勘探开发中的应用 [J], 沙昱良;刘杰;姜磊;李发明
因版权原因，仅展示原文概要，查看原文内容请购买。

随钻声波测井技术综述1.所调研专题的主题、意义、国内外研究和应用现状；随钻测井(LWD)是在泥浆滤液侵入地层之前或侵入很浅时测得的,更真实地反映了原状地层的地质特征,可提高地层评价的准确性[1 ]。

是近年来迅速崛起的先进测井技术[2 ]，在某些大斜度井或特殊地质环境(如膨胀粘土或高压地层) 钻井时,电缆测井困难或风险加大以致于不能进行作业时,随钻测井是唯一可用的测井技术。

随钻声波测井旨在节省钻井时间,利用测得的地震波速度模型与地震勘探数据相结合,实时确定地层界面的位置、估计地层孔隙压力等, 在这些方面的应用, 都可取代常规的电缆声波测井。

随钻声波测井的任务是在钻井过程中确定地层的纵波和横波速度, 这两个弹性波速度更多被用于地层孔隙压力预测和地层模型修正。

随钻声波测井最大的优势在于其实时性, 及时有效地获取地层信息, 为科学地制定下步施工措施提供依据。

在过去的近20 年里, 随钻测井技术快速发展, 目前已具备电缆测井的所有测井技术。

全球随钻测井业务不断增长, 已成为油田工程技术服务的主体技术之一,其业务收入和工作量大幅增加。

随着石油勘探开发向复杂储集层纵深发展, 随钻测井技术将更趋完善, 电缆测井市场份额将更多地被随钻测井所取代。

20 世纪40 年代和50 年代LWD 数据传输技术的发展非常缓慢,关键技术很难突破。

在测井技术发展开始的50 年间的石油工业界许多人的眼里,LWD 是难以实现的理想化技术。

钻井工业的需要推动了随钻测井技术快速发展;反之,随钻测井技术的发展保证了复杂钻井获得成功。

20世纪80 年代中期,大斜度井、水平井和小直径多分枝井钻井已成为油气开发的一种常规方法。

在这样的井中,常规电缆测井仪器很难下到目标层,通常借助于挠性管传送和钻杆传送,这些作业方法费用高,操作困难。

过去20 多年里,在油公司的需要和钻井技术发展的推动下,各种随钻测井仪器相继研制成功。

现场服役的随钻声波测井仪器使用的声源有单极子、偶极子和四极子,如贝克休斯INTEQ 公司的APX既使用单极子也使用四极子声源,斯伦贝谢公司的Son2 icVision使用单极子声源,哈里伯顿Sperry 公司的BAT是偶极子仪器。

2014斯伦贝谢公司石油工程新技术(三)1. TCC HAMMERMILL技术TCC HAMMERMILL技术通过将基液与钻屑分离，来降低岩屑对环境的影响。

其可使固体上的油涂层蒸发，而不会破坏钻井液的有机馏分。

处理后的钻屑非常干净，含油量不到总石油烃含量的1%，可直接处理或用作建筑填料。

除了清洁钻屑外，TCC HAMMERMILL系统还可用于清洁储油罐底层的污物与油泥。

2. WellWatcher 远程监测系统WellWatcher远程监测系统采用具有超低功率电子设备的井下测量仪器和地面设备，其中，电子设备由位于地表的单个小锂电池驱动。

它通过精确的井下测量值来进行实时评估，帮助石油公司在油井或油田开采期内优化井生产率，提高油气采收率。

WellWatcher远程监测系统的特点包括：用户界面简单，储层条件下测量可靠且稳定，具有多支路能力，可用于没有永久电源的边远地区等。

3. Petrel Shale软件Petrel Shale软件用来提供从页岩油气勘探到开采整套工作流程的解决方案，包括优化工作流程，提高投资效率等。

客户可以根据自己需求来定制该软件。

同时，基于地理地质信息的评估模型，客户可以自行完成决策，梳理工作流程，实现资本回报的最大化。

4. IsoMetrix海洋等距地震技术IsoMetrix海洋等距地震技术主要适合深海勘探作业。

其能够传输高保真地震数据，同时克服空间带宽兼顾问题，突破了常规海洋地震采集方法的局限。

斯伦贝谢的IsoMetrix海洋等距地震技术目前已经在4大洲部署。

5. Quanta Geo储层地质仿真技术Quanta Geo储层地质仿真技术通过采用业内首个微型电阻率成像仪，有针对性地形成井底油基泥浆(OBM)仿真芯形图片。

其特点为：具有独特的测井能力，能够提供高质量数据，具有不受限制的全新物理成像技术，在高测井速度下能够进行仿真成像，使用Techlog平台进行储层建模，从而实现最高质量最低风险的钻井作业。

大斜度/水平井生产测井技术Schlumberger Private斯伦贝谢Schlumberger Private水平井生产所面临的挑战•初期产量较高•含水上升快•产量递减快•产液剖面测量难•井段产液不均匀•措施作业难•有效期较短…主要难点：¾井下多相流态复杂¾产液剖面测量仪器¾仪器传输方式Schlumberger Private油水均匀混合 速度剖面光滑 持率线性变化 单相水在底部，分散相油在顶部速度和持率变化剧烈水有可能回流分层流动，油水分异呈单相井斜微变，相速度和持率剧变井斜<20°井斜20°～85°井斜85°～95°复杂多相流流态－油水两相流试验Schlumberger Private水平井产液剖面测量－流体扫描成像Flow Scanner具有5个微转子测量分层流速,6对光学和电阻探针测量分层三相持率,实时监测数据质量Schlumberger PrivateFlow Scanner* 仪器示意图H y dra u l i c a c t u a t o r F l ow S c a n n e r *4 MS5 O P、5E P1 mi n i s p i n n e r , 1o p t i c a l p r o b e , 1e l e c t r i c a lp r o b e Minispinner cartridgewith integrated one-wire detectorFluid local velocityOptical GHOST*probesGas holdupElectrical FloView*probesWater holdup5 ft11 ftSchlumberger PrivateFlow Scanner* 流速传感器相速度－Minispinner最新技术；5个微型转子流量计垂直于井轴方向分布； 直接测量气相速度；电动短节扫描转子流量计，精确测定相速度。

随钻测量随钻测井技术现状及研究随钻测量(measure while drilling，MWD)技术可以在钻进的同时监测一系列的工程参数以控制井眼轨迹，提高钻井效率。

随钻测井(logging while drilling，LWD)技术可以不中断钻进监测一系列的地质参数以指导钻井作业，提高油气层的钻遇率[1-5]。

近年来，油气田地层状况越来越复杂，钻探难度越来越大。

在大斜度井、大位移井和水平井的钻进中，MWD/LWD是监控井眼轨迹的一项关键技术[6-8]，是评价油气田地层的重要手段[9]，是唯一可用的测井技术[3]，而常规的电缆测井无法作业[10]。

国外的MWD/LWD技术日趋完善，而国内起步较晚，技术水平相对落后，国际知识产权核心专利较少[9]，与国外的相关技术有一段差距。

本文介绍国内外MWD/LWD相关产品的技术特点和市场应用等情况，分析国内技术落后的原因以及应对措施。

1 国外MWD/LWD技术现状20世纪60年代前，国外MWD的尝试都未能成功。

60年代发明了在钻井液柱中产生压力脉冲的方法来传输测量信息。

1978年Teleco公司开发出第一套商业化的定向MWD系统，1979年Gearhart Owen公司推出NPT定向/自然伽马井下仪器[10]。

80年代初商用的钻井液脉冲传输LWD 才产生，例如：1980年斯伦贝谢推出业内第一支随钻测量工具M1，但仅能提供井斜、方位和工具面的测量，应用比较受限，不能满足复杂地质条件下的钻井需求[11]。

1996年后，MWD/LWD技术得到了快速的发展。

国际公认的三大油服公司：斯伦贝谢、哈里伯顿、贝克休斯，其MWD/LWD技术实力雄厚，其仪器耐高温耐高压性能好、测量精度高、数据传输速率高，几乎能满足所有油气田的钻采，在全球油气田均有应用。

斯伦贝谢经过长期的技术及经验积累，其技术特点为高、精、尖、专，业内处于绝对的领先地位[12-15]，是全球500强企业。

LWD的技术主要体现在智能性、高效性、安全性[10]。

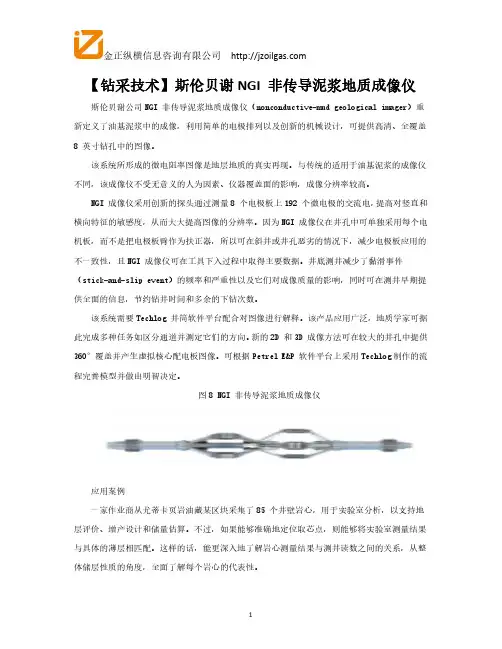

【钻采技术】斯伦贝谢NGI非传导泥浆地质成像仪斯伦贝谢公司NGI非传导泥浆地质成像仪（nonconductive-mud geological imager）重新定义了油基泥浆中的成像，利用简单的电极排列以及创新的机械设计，可提供高清、全覆盖8英寸钻孔中的图像。

该系统所形成的微电阻率图像是地层地质的真实再现。

与传统的适用于油基泥浆的成像仪不同，该成像仪不受无意义的人为因素、仪器覆盖面的影响，成像分辨率较高。

NGI成像仪采用创新的探头通过测量8个电极板上192个微电极的交流电，提高对竖直和横向特征的敏感度，从而大大提高图像的分辨率。

因为NGI成像仪在井孔中可单独采用每个电机板，而不是把电极板臂作为扶正器，所以可在斜井或井孔恶劣的情况下，减少电极板应用的不一致性，且NGI成像仪可在工具下入过程中取得主要数据。

井底测井减少了黏滑事件（stick-and-slip event）的频率和严重性以及它们对成像质量的影响，同时可在测井早期提供全面的信息，节约钻井时间和多余的下钻次数。

该系统需要Techlog井筒软件平台配合对图像进行解释。

该产品应用广泛，地质学家可据此完成多种任务如区分通道并测定它们的方向。

新的2D和3D成像方法可在较大的井孔中提供360°覆盖并产生虚拟核心配电板图像。

可根据Petrel E&P软件平台上采用Techlog制作的流程完善模型并做出明智决定。

图8NGI非传导泥浆地质成像仪应用案例一家作业商从尤蒂卡页岩油藏某区块采集了85个井壁岩心，用于实验室分析，以支持地层评价、增产设计和储量估算。

不过，如果能够准确地定位取芯点，则能够将实验室测量结果与具体的薄层相匹配。

这样的话，能更深入地了解岩心测量结果与测井读数之间的关系，从整体储层性质的角度，全面了解每个岩心的代表性。

尤蒂卡页岩带有天然裂缝，一般是近垂直的短裂缝。

如果能获得这些裂缝的成像，提供精确的指导信息，则能够计算出使天然裂缝系统与水力压裂裂缝发生交互所需要的开启压力。

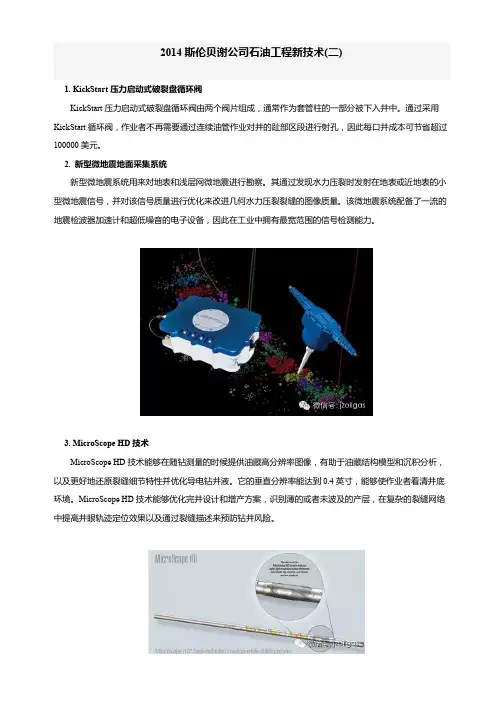

2014斯伦贝谢公司石油工程新技术(二)1. KickStart压力启动式破裂盘循环阀KickStart压力启动式破裂盘循环阀由两个阀片组成，通常作为套管柱的一部分被下入井中。

通过采用KickStart循环阀，作业者不再需要通过连续油管作业对井的趾部区段进行射孔，因此每口井成本可节省超过100000美元。

2. 新型微地震地面采集系统新型微地震系统用来对地表和浅层网微地震进行勘察。

其通过发现水力压裂时发射在地表或近地表的小型微地震信号，并对该信号质量进行优化来改进几何水力压裂裂缝的图像质量。

该微地震系统配备了一流的地震检波器加速计和超低噪音的电子设备，因此在工业中拥有最宽范围的信号检测能力。

3. MicroScope HD技术MicroScope HD技术能够在随钻测量的时候提供油藏高分辨率图像，有助于油藏结构模型和沉积分析，以及更好地还原裂缝细节特性并优化导电钻井液。

它的垂直分辨率能达到0.4英寸，能够使作业者看清井底环境。

MicroScope HD技术能够优化完井设计和增产方案，识别薄的或者未波及的产层，在复杂的裂缝网络中提高井眼轨迹定位效果以及通过裂缝描述来预防钻井风险。

4. PeriScope HD多层地层界面检测技术PeriScope HD多层地层界面检测技术通过将反演模型和方位角测量设备相结合，来对高级井位的地层边界和多产层进行精准定位和描述。

PeriScope HD已经在中东、欧洲、亚洲和南美的储藏试验过，同时也在北美的薄储层试验过。

无论是在导电或非导电的钻井液中，该技术都能检测到地层边界位置。

5. Mangrove完井模拟系统Mangrove完井模拟系统是一款储层增产设计软件，用于水力压裂工程设计和模型模拟。

该软件以储层三维地质模型中的单井为中心，来设计多级压裂增产的系统策略。

Mangrove软件提供了建立预测模型和评价非常规储层水力压裂处理的具体设计流程，同时也继续支持常规储层的流程与建模。

斯伦贝谢在中国斯伦贝谢早在1980年就进入中国石油行业开展油田服务业务，当时正值中国大力开放经济并引进新技术的时期。

在最初的几年中，斯伦贝谢公司的业务仅仅局限于陆上和海上的测井服务。

从那时起，公司的业务就不断稳步扩展，在中国油田服务市场应用的技术覆盖了整个上游领域，从引入高科技的测井服务，发展到包括完井、试井、固井以及增产作业、数据管理及各种地学软件、数据解释及咨询服务、定向钻井、随钻测井以及人工举升系统等。

斯伦贝谢在中国现有1700多名员工，其中90%以上为本地员工。

斯伦贝谢目前在中国境内设立了6个作业基地（库尔勒，克拉玛依，成都，蛇口，塘沽和大庆）、两个制造中心（上海和天津）、两个办事处（北京和乌鲁木齐），为中国陆上和海上提供综合作业服务。

斯伦贝谢于2000年在北京清华科技园正式成立了北京地球科学中心（BGC），该中心是斯伦贝谢油田服务主要的技术开发中心之一。

BGC开发的地质力学和岩石物理分析软件以及先进的解释和处理技术在全世界得到了广泛的应用，帮助优化油气开采并降低风险。

目前该中心约有300余名研究人员从事研究与开发工作。

指导原则价值观、道德观和行为准则我们充分发挥公司独特的资产优势，为客户提供优质服务，帮助其改善作业绩效。

公司以人才、技术和利润为中心的三大价值观是我们所有工作的基础。

我们的员工勇于接受各种环境中的挑战，并致力于安全作业，为世界各地的客户提供优质服务，这是我们最大的优势。

我们对技术和质量的承诺是我们竞争优势的基础。

创造出更高收益的决心是实现未来独立创新与发展的基石。

对客户的承诺斯伦贝谢致力于在所有作业中尽善尽美，追求卓越。

我们与所有客户的合作方式始终如一、公开透明，并且我们并不在客户资产中持有股份。

因此，客户高度信任我们，在处理敏感和机密信息时尤其如此。

我们正直诚实和公平交易的声誉对于赢得和维系客户的信任至关重要。

斯伦贝谢力争更好地维系客户、股东和受到作业影响的其他方的信任与信心。

斯伦贝谢Techlog 2016九大测井解释新技术
佚名
【期刊名称】《《国外测井技术》》
【年(卷),期】2018(39)1
【摘要】Techlog井筒数据综合解释技术以先进的岩石物理为核心,覆盖钻井、测井、地质、生产、油藏、地球物理、非常规和岩石力学等八个专业领域的32项分析技术,并基于Studio数据库协同工作环境,用途贯穿了油田从勘探、开发到生产整个生命周期,非常适合于进行从单井到多井、多用户参加、多学科融合的井筒数据精细评价与综合研究工作。

Techlog软件通过多学科数据综合分析与相互验证,可以更好地保证测井解释精度,为储层评价、油藏描述及工程作业提供一系列高质量的地质及工程参数。

【总页数】3页(P71-73)
【正文语种】中文
【相关文献】
1.斯伦贝谢推出磁共振自动调频测井仪 [J],
2.斯伦贝谢IBC成像测井在固井评价中的应用 [J], 邱毅;赵国久;高义兵;殷曾华;邱辉
3.斯伦贝谢新型高清晰度能谱测井仪——Litho Scanner的崛起 [J], 尹成芳;柯式镇
4.中国石油与斯伦贝谢续约测井服务重点应对低孔低渗、火山岩、复杂碳酸盐岩油气藏勘探开发 [J],
5.中国石油与斯伦贝谢再续测井技术服务合作将突出应用新技术破解油气藏勘探开发难题 [J], 张舒雅
因版权原因，仅展示原文概要，查看原文内容请购买。

PowerV是一种旋转导向工具，可实现在旋转钻进中对井斜和方图5-11 PowerV简图位进行控制。

该工具应用泥浆驱动导向块作用于地层来控制井眼轨迹。

在钻井工程作业中，PowerV既可独立使用，也可与MWD/LWD联合使用，与地面实现实时传输功能。

PowerV主要有两个以下部分组成：1）电子控制部分：电子控制部分是一根无磁钻铤及固定在其内部轴承上的电子仪器组件组成，直接连接在机械导向部分上部。

控制部分可在钻铤内自由转动，当钻具组合随整个钻柱转动时，它可保持相对静止状态，将工具面摆在设计图5-12 内部结构图图5-12 内部结构图的方向上。

其控制功能通过以下组件实现：进行测量定位的内部传感器；电子扭矩仪。

2）机械导向部分：机械导向部分与控制部分通过一引鞋相连。

导向部分有三个导向/推力（Pad）组成。

它可以通过伸缩来作用于井壁实现变钻进方向的目的。

控制部分可以控制装在导向部分内的一个旋转阀，该旋转阀在导向部分中的相对位置决定那一个导向/推力块来作用于地层。

通过将控制部分控制在一个特定的角度上，当导向部分旋转时能使不同的导向/推力块来作用于同一个方向的地层上，这样就以图5-13导向/推力块图使钻进朝同一个固定方向进行。

PowerV下入井底钻进后，电子控制部分的内部传感器（磁力仪和重力加速仪等）测量到井斜和方位，与地表设定的设计工具面进行比较，然后通过引鞋（控制部分）及与之相连的控制导向轴（导向部分）控制旋转阀，决定那个导向/推力块在设计的方向伸出作用于井图5-14 旋转阀壁，实现对井眼轨迹的控制。

当PowerV起出井眼后，可以通过编程口下载出存储在控制部分内部存储器内的数据然后对数据进行详细分析，确定工具在井下的工作情况。

PowerV防斜打直机理PowerV在井下工作后，电子控制部分的内部传感器（磁力仪和重力加速仪等）测量到井底的井斜和方位，与设定的工具面（180度，重力低边）进行比较，控制引鞋的方向，使机械导向部分的三个导向/推力块在每个转动周期当转到上井壁（高边）时在泥浆液压作用下伸出，作用于上井壁，改变钻头作用方向，切削下井壁（低边），实现降斜的目的。
