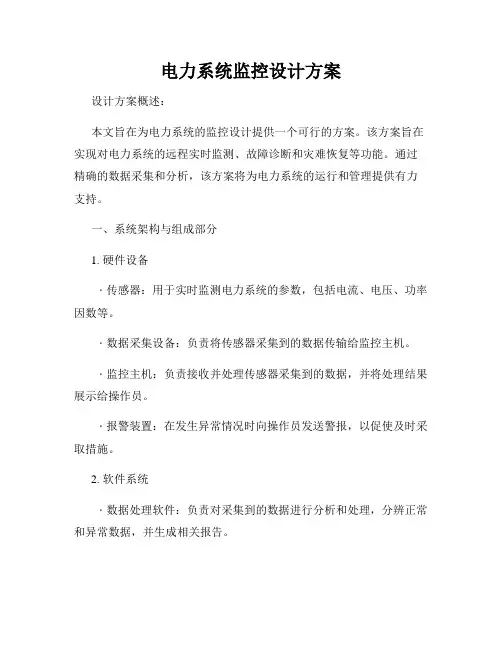

电力系统监控设计方案设计方案概述：本文旨在为电力系统的监控设计提供一个可行的方案。
该方案旨在实现对电力系统的远程实时监测、故障诊断和灾难恢复等功能。
通过精确的数据采集和分析，该方案将为电力系统的运行和管理提供有力支持。
一、系统架构与组成部分1. 硬件设备·传感器：用于实时监测电力系统的参数，包括电流、电压、功率因数等。
·数据采集设备：负责将传感器采集到的数据传输给监控主机。
·监控主机：负责接收并处理传感器采集到的数据，并将处理结果展示给操作员。
·报警装置：在发生异常情况时向操作员发送警报，以促使及时采取措施。
2. 软件系统·数据处理软件：负责对采集到的数据进行分析和处理，分辨正常和异常数据，并生成相关报告。
·警报系统：监测主机接收到异常数据后，通过警报系统向操作员发送警报信息。
·可视化界面：提供操作员友好的界面，用于展示电力系统的各项参数以及异常情况。
二、监测与诊断功能1. 实时监测功能：·通过传感器实时采集电流、电压、功率因数等参数。
·监测电力系统发电量、负荷情况等。
·实时监测电力系统的运行状态，如发电机的震动、温度等。
2. 异常诊断功能：·将采集到的数据与事先设定的标准值进行对比，当超过设定阈值时，产生异常报警。
·根据异常报警信息，分析异常原因，并提供相应的解决方案。
·基于历史数据的分析，提前发现潜在的问题，并采取相应的预防措施。
三、灾难恢复功能1. 数据备份与存储：·实时备份采集到的数据，保证数据的安全性和完整性。
·建立数据存储系统，方便后续数据分析和故障诊断。
2. 灾难恢复方案：·当出现系统故障或其他意外情况时，能够快速恢复到正常运行状态。
·制定灾难恢复计划，并定期进行演练，保证应急响应的有效性。
四、系统优化与改进1. 数据分析与反馈：·对采集到的数据进行深入分析，挖掘潜在问题，并提供优化建议。

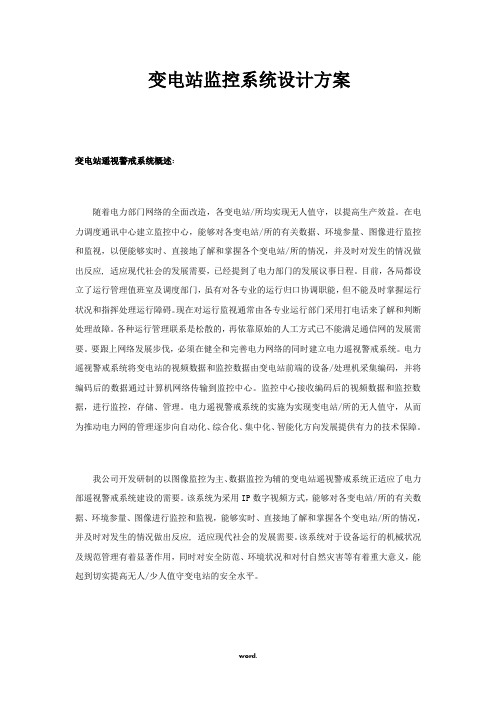

变电站监控系统设计方案变电站遥视警戒系统概述：随着电力部门网络的全面改造，各变电站/所均实现无人值守，以提高生产效益。
在电力调度通讯中心建立监控中心，能够对各变电站/所的有关数据、环境参量、图像进行监控和监视，以便能够实时、直接地了解和掌握各个变电站/所的情况，并及时对发生的情况做出反应, 适应现代社会的发展需要，已经提到了电力部门的发展议事日程。
目前，各局都设立了运行管理值班室及调度部门，虽有对各专业的运行归口协调职能，但不能及时掌握运行状况和指挥处理运行障碍。
现在对运行监视通常由各专业运行部门采用打电话来了解和判断处理故障。
各种运行管理联系是松散的，再依靠原始的人工方式已不能满足通信网的发展需要。
要跟上网络发展步伐，必须在健全和完善电力网络的同时建立电力遥视警戒系统。
电力遥视警戒系统将变电站的视频数据和监控数据由变电站前端的设备/处理机采集编码，并将编码后的数据通过计算机网络传输到监控中心。
监控中心接收编码后的视频数据和监控数据，进行监控，存储、管理。
电力遥视警戒系统的实施为实现变电站/所的无人值守，从而为推动电力网的管理逐步向自动化、综合化、集中化、智能化方向发展提供有力的技术保障。
我公司开发研制的以图像监控为主、数据监控为辅的变电站遥视警戒系统正适应了电力部遥视警戒系统建设的需要。
该系统为采用IP数字视频方式，能够对各变电站/所的有关数据、环境参量、图像进行监控和监视，能够实时、直接地了解和掌握各个变电站/所的情况，并及时对发生的情况做出反应, 适应现代社会的发展需要。
该系统对于设备运行的机械状况及规范管理有着显著作用，同时对安全防范、环境状况和对付自然灾害等有着重大意义，能起到切实提高无人/少人值守变电站的安全水平。
电力系统需求分析：一、总体需求变电站智能图像监控系统的功能，主要体现在以下几个方面：1.通过图像监控、安防（防盗）系统、消防系统、保护无人值守或少人值守变电站人员和设备的安全。

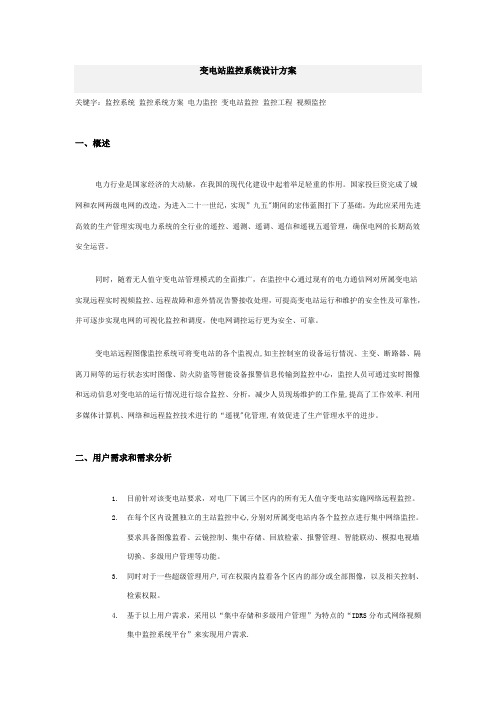

变电站监控系统设计方案关键字：监控系统监控系统方案电力监控变电站监控监控工程视频监控一、概述电力行业是国家经济的大动脉，在我国的现代化建设中起着举足轻重的作用。
国家投巨资完成了城网和农网两级电网的改造，为进入二十一世纪，实现”九五"期间的宏伟蓝图打下了基础。
为此应采用先进高效的生产管理实现电力系统的全行业的遥控、遥测、遥调、遥信和遥视五遥管理，确保电网的长期高效安全运营。
同时，随着无人值守变电站管理模式的全面推广，在监控中心通过现有的电力通信网对所属变电站实现远程实时视频监控、远程故障和意外情况告警接收处理，可提高变电站运行和维护的安全性及可靠性，并可逐步实现电网的可视化监控和调度，使电网调控运行更为安全、可靠。
变电站远程图像监控系统可将变电站的各个监视点,如主控制室的设备运行情况、主变、断路器、隔离刀闸等的运行状态实时图像、防火防盗等智能设备报警信息传输到监控中心，监控人员可通过实时图像和远动信息对变电站的运行情况进行综合监控、分析，减少人员现场维护的工作量,提高了工作效率.利用多媒体计算机、网络和远程监控技术进行的“遥视"化管理,有效促进了生产管理水平的进步。
二、用户需求和需求分析1.目前针对该变电站要求，对电厂下属三个区内的所有无人值守变电站实施网络远程监控。
2.在每个区内设置独立的主站监控中心,分别对所属变电站内各个监控点进行集中网络监控。
要求具备图像监看、云镜控制、集中存储、回放检索、报警管理、智能联动、模拟电视墙切换、多级用户管理等功能。
3.同时对于一些超级管理用户,可在权限内监看各个区内的部分或全部图像，以及相关控制、检索权限。
4.基于以上用户需求，采用以“集中存储和多级用户管理”为特点的“IDRS分布式网络视频集中监控系统平台”来实现用户需求.三、设计原则实用性及可靠性原则在本次远程监控系统工程中，我们首先考虑的是实用性和可靠性，遵循面向应用、注重实效、急用先上、逐步完善的原则，以确保使用的技术及设备成熟可靠。
引言：电力监控系统是为了实现电力设备的实时监控和数据采集而设计的一种系统。
本文将对电力监控系统方案设计进行详细介绍。
我们将概述电力监控系统的背景和重要性。
接着，我们将进一步阐述电力监控系统的设计原则和目标。
紧接着，本文将详细介绍电力监控系统的五个大点，包括硬件组成、软件功能、数据采集与存储、远程监控和报警功能，以及可靠性保障。
每个大点将分析59个小点来详细阐述。
该文将总结电力监控系统方案设计的重要性和发展前景。
概述：电力监控系统是为了实现电力设备的实时监控和数据采集而设计的一种系统。
随着电力设备的增多和规模的扩大，监控电力设备的重要性也越来越突出。
通过电力监控系统，用户可以实时监测电力设备的状态，及时发现故障并采取措施，从而提高生产效率和安全性。
设计原则和目标：1.可靠性：电力监控系统必须具备高可靠性，能够长时间稳定运行，不间断地监测电力设备的状态。
2.实时性：电力监控系统要求能够实时采集和显示电力设备的信息，确保及时监测和故障处理。
3.易用性：电力监控系统的操作界面应简洁直观，易于操作和管理。
4.扩展性：电力监控系统在设计上要考虑到未来的扩展需求，能够方便地添加新的设备和功能。
5.安全性：电力监控系统要具备防止未经授权访问和数据泄露的安全机制。
大点一：硬件组成1.传感器：选择合适的传感器用于采集电力设备的各项参数，如电压、电流、温度等。
2.数据采集设备：使用高性能的数据采集设备，能够实时采集和处理传感器的数据。
3.控制器：控制器负责管理传感器和数据采集设备的通信，确保数据的准确性和稳定性。
4.通讯设备：利用网络通讯设备，将采集到的数据传输到监控中心，实现远程监控。
5.电源设备：为传感器、数据采集设备和控制器等提供稳定的电源供应，确保系统的正常运行。
大点二：软件功能1.数据显示：提供直观的界面，将采集到的数据以图表、曲线等形式展示出来。
2.报警功能：设定合理的报警阈值，一旦设备出现异常情况即时报警，保障设备的运行安全。
监控中⼼系统设计⽅案监控中⼼系统设计⽅案监控中⼼建设内容具体包括视频存储部分、视频解码拼控部分、⼤屏显⽰部分、平台管理软件等。
本章主要介绍存储⼦系统、解码拼控⼦系统和⼤屏显⽰⼦系统。
1.1.1 系统结构设计监控中⼼系统架构图如下所⽰：核⼼交换机平台服务器群视频综合平台监控管理终端存储设备图1. 监控中⼼系统架构图监控中⼼是整个视频监控系统的核⼼，实现视频图像资源的汇聚，并对视频图像资源进⾏统⼀管理和调度。
其中，NVR （CVR ）实现视频图像资源的存储及调⽤；视频综合平台完成视频解码上墙和图像的拼接控制，服务器⽀撑综合管理平台，并通过⽹络键盘进⾏视频切换和控制，通过⾼清⼤屏对⾼清视频进⾏精彩展现。
1.1.2 存储部分（三选⼀）1.1.2.1 存储部分（NVR 可选）存储部分采⽤NVR 的存储模式，通过N+1备份⽅式，实现对视频的存储，提⾼了⼦系统的可靠性。
其中NVR 为海康威视⾃主研发，它融合了多项专利技术，采⽤了多项IT ⾼新技术，如视⾳频编解码技术、嵌⼊式系统技术、存储技术、⽹络技术和智能技术等。
1.1.2.1.1 NVR存储设计存储部分采⽤NVR模式时，IPC不与平台直接对接，⽽是先接⼊NVR，再通过NVR接⼊平台。
IPC与NVR之间实现了直接对接，⽽直接对接模式⼀般采⽤底层协议⽽⾮SDK⽅式，更有利于提⾼接⼊效率。
NVR直接获取IPC的⾳视频直接存在本机上，实现视频直存。
在计算存储空间时需先计算出所有路数存储⼀定的时间所需的存储总空间，⽤总路数乘以每路码流⼤⼩，再乘以总的存储时间即可算出总的存储空间，在计算过程中保持单位的⼀致性。
存储空间计算公式：单路实时视频的存储容量(GB)＝【视频码流⼤⼩(Mb)×60秒×60分×24⼩时×存储天数/8】/1024下表为分别按照1路每天存储24⼩时、采⽤H.264算法进⾏编码，按照D1、720P、1080P的分辨率存储不同天数所需的存储空间表，如下表。

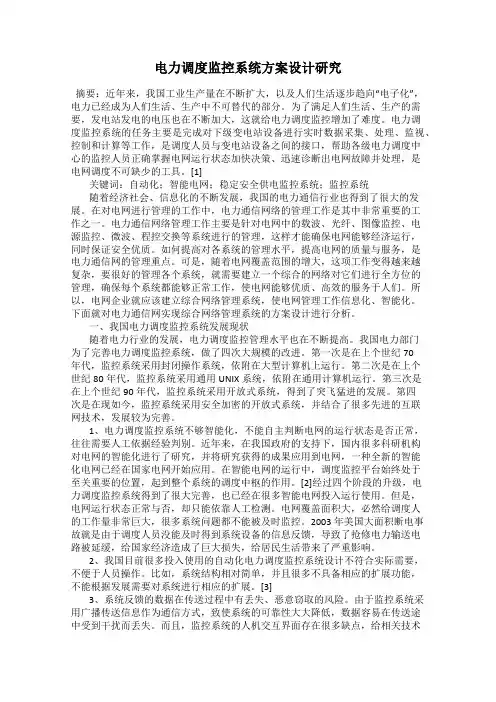

电力调度监控系统方案设计研究摘要：近年来，我国工业生产量在不断扩大，以及人们生活逐步趋向“电子化”，电力已经成为人们生活、生产中不可替代的部分。
为了满足人们生活、生产的需要，发电站发电的电压也在不断加大，这就给电力调度监控增加了难度。
电力调度监控系统的任务主要是完成对下级变电站设备进行实时数据采集、处理、监视、控制和计算等工作，是调度人员与变电站设备之间的接口，帮助各级电力调度中心的监控人员正确掌握电网运行状态加快决策、迅速诊断出电网故障并处理，是电网调度不可缺少的工具。
[1]关键词：自动化；智能电网；稳定安全供电监控系统；监控系统随着经济社会、信息化的不断发展，我国的电力通信行业也得到了很大的发展。
在对电网进行管理的工作中，电力通信网络的管理工作是其中非常重要的工作之一。
电力通信网络管理工作主要是针对电网中的载波、光纤、图像监控、电源监控、微波、程控交换等系统进行的管理，这样才能确保电网能够经济运行，同时保证安全优质。
如何提高对各系统的管理水平，提高电网的质量与服务，是电力通信网的管理重点。
可是，随着电网覆盖范围的增大，这项工作变得越来越复杂，要很好的管理各个系统，就需要建立一个综合的网络对它们进行全方位的管理，确保每个系统都能够正常工作，使电网能够优质、高效的服务于人们。
所以，电网企业就应该建立综合网络管理系统，使电网管理工作信息化、智能化。
下面就对电力通信网实现综合网络管理系统的方案设计进行分析。
一、我国电力调度监控系统发展现状随着电力行业的发展，电力调度监控管理水平也在不断提高。
我国电力部门为了完善电力调度监控系统，做了四次大规模的改进。
第一次是在上个世纪70年代，监控系统采用封闭操作系统，依附在大型计算机上运行。
第二次是在上个世纪80年代，监控系统采用通用UNIX系统，依附在通用计算机运行。
第三次是在上个世纪90年代，监控系统采用开放式系统，得到了突飞猛进的发展。
第四次是在现如今，监控系统采用安全加密的开放式系统，并结合了很多先进的互联网技术，发展较为完善。
变电站监控系统设计方案变电站监控系统设计方案一、背景和目标随着电力行业的快速发展，变电站作为能源分配和传输的重要枢纽，其运行稳定性和安全性越来越受到关注。
为了确保变电站的正常运行和及时故障处理，设计一套先进的变电站监控系统显得至关重要。
本设计方案旨在提高变电站的运行效率、降低故障率、实现自动化监控、提供决策支持以及确保工作人员的安全。
二、系统架构变电站监控系统包括三个主要部分：数据采集、数据处理和分析、监控和报警。
1、数据采集：通过传感器和监测设备收集变电站的各种数据，包括设备状态、环境参数、电力参数等。
2、数据处理和分析：对采集的数据进行清洗、转换和解析，以便于后续的监控和诊断。
3、监控和报警：根据处理后的数据，监控系统的运行状态，并在出现异常时触发报警。
三、主要功能1、设备监控：监测设备的运行状态，包括电压、电流、功率因数等电力参数，以及设备温度、振动等运行状态。
2、环境监控：实时监测变电所的环境参数，如温度、湿度、空气质量等。
3、报警系统：设定报警阈值，当监测数据超过阈值时，触发报警并通知相关人员。
4、数据存储和分析：存储监测数据，进行长期数据分析，为设备维护和故障预防提供支持。
5、远程监控：通过互联网技术，实现在线远程监控，便于管理和维护。
四、系统特点1、高度自动化：本系统能够大幅降低人工巡检成本，实现24小时无人值守的自动化监控。
2、高可靠性：采用防雷、防电磁干扰等措施，确保系统的稳定运行。
3、可扩展性：系统设计灵活，便于扩展和升级，适应未来变电站的发展需求。
五、总结本变电站监控系统设计方案旨在提高变电站的运行效率、降低故障率、实现自动化监控、提供决策支持以及确保工作人员的安全。
通过实时监测设备状态和环境参数，能够及时发现潜在问题并触发报警，从而有效预防故障发生。
此外，数据的长期存储和分析可以为设备的维护和升级提供重要参考。
该系统的实施将有助于提高变电站的管理水平和维护效率，满足电力行业不断发展的需求。

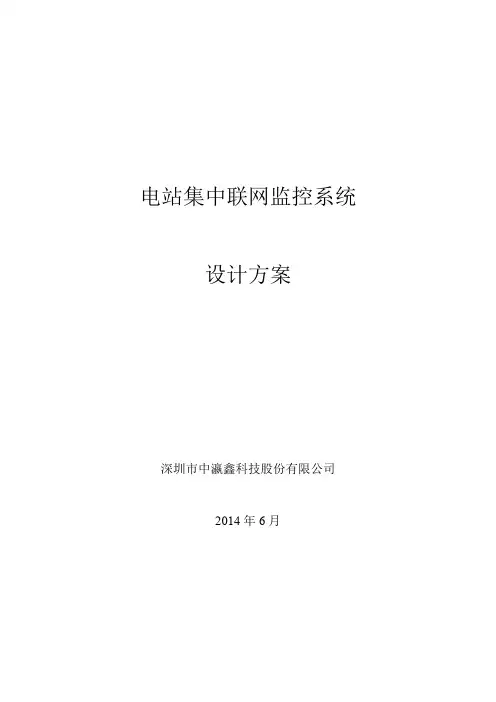

电站集中联网监控系统设计方案深圳市中瀛鑫科技股份有限公司2014年6月目录1.项目概述与需求 (3)1.1.项目概述 (3)1.2.项目需求 (3)2.设计原则 (4)3.设计依据 (6)4.系统总体设计方案 (8)4.1.整体系统结构图 (8)4.2.整体系统结构描述 (8)4.3.已损坏的监控点改造升级 (8)4.3.1.200万红外高清网络球机规格 (9)4.3.2.NVR技术规格 (9)4.4.传输方式 (10)4.5.集中联网监控综合管理中心建设 (10)4.5.1.LED液晶拼接大屏 (10)4.5.2.数据集中存储、转发 (10)4.5.3.系统集中管理 (10)4.5.4.中心存储主机(IP SAN) 技术规格 (11)4.5.5.46寸高清液晶拼接墙技术规格 (12)4.5.6.解码上墙服务器技术规格 (14)4.6.“铠士”监控管理平台介绍 (15)4.6.1.概述 (15)4.6.2.应用场合 (16)4.6.3.主要功能 (16)4.6.4.软件兼容性 (16)4.6.5.产品包含的功能模块 (16)4.6.6.功能特色 (18)4.6.7.具体功能 (20)4.6.8.技术参数 (21)1.项目概述与需求1.1. 项目概述地洛、联补、洛古三个水电站已有工业电视系统，现需要将三个水电站的工业电视系统进行集中联网综合管理，实现集中管理、存储、显示，同时保留本地存储、管理、显示系统，实现两级联网、两级存储、显示。
另外，针对已损坏的前端监控点进行升级改造。
因原有的电视系统采用的是模拟监控，升级改造成网络高清监控系统。
1.2. 项目需求一、建设一套电站集中联网监控综合管理平台；满足以下要求：系统符合安全技术防范标准；产品符合安全技术防范行业国家标准；平台能兼容现有的监控设备，实现无缝对接，对各电站的监控设备进行统一管理；采用LED液晶大屏拼接，直观显示，简易操作；对前端监控点集中录像、存储；视频集中转发，方便远程查看；二、对已损坏的前端监控点进行升级改造。
梯级电站集控中心监控系统设计方案研究杨 非 李东风（国网电力科学研究院/南京南瑞集团公司，江苏省南京市 210003）摘要：目前，国内已经开发了较多的梯级集控中心，大型水电基地和流域水电开发的步伐正在加快,大型流域或梯级水电站集控中心的自动化系统建设也变得越来越重要。
针对不同的梯级集控中心监控系统要求，对梯级集控中心的前期方案进行研究及设计，以确定最佳的设计方案，并完成梯级电站监控系统的具体设计工作。
文中参考了云南华能澜沧江流域梯级电站、云南大唐国际集控中心、四川大渡河集控中心、贵州乌江流域梯级电站等典型的梯级集控中心方案，为相关设计人员提供了设计建议方案。
关键词：大型集控类型；集控通讯方式；集控控制方式；AGC；EDC1 梯调的发展现状梯级水电厂集控自动化系统相关领域的科学技术迅猛发展，如计算机的硬件和软件技术不断成熟，水电厂可以实现无人值班或者少人职守，电力体制改革后，流域开发公司相继的成立，很多项目梯级集控中心立项开工建设，这些都促使了梯级集控中心在水电站建设中发展迅速，同时梯级集控中心可以协调水调、电调间存在的调度矛盾，促进水资源高效利用的要求。
目前，梯级水电厂集控自动化系统由国内公司供货的比较多，仅有少数几个梯调自动化系统由国外公司提供，这是因为国产集控自动化系统已达到实用水平，能满足梯级电厂集控的需要，同时梯级集控的要求常有变化，这与我国的管理体制和产权所属等有关，如梯级水电厂是独立成立梯调中心，还是由上级大区、省、或地调来集控，有时当电站容量较大时，一个梯级电站的各级分属不同公司的情况也是存在的，如天生桥一级和天生桥二级，当然也有各自独立，不设梯级总厂，如新安江和富春江。
2 梯调的主要作用2.1 监控和管理维护层梯调决策系统水库调度电力调度经济运行报价分析决策支撑系统实时监控SCADA历史数据库安全监测事故分析专家系统状态评估和检测管理系统诊断和可靠性管理多媒体应用Internet/Intranet服务支撑软件外部通讯仿真培训系统网络管理2.1.1 SCADA系统:完成各电厂的实时监视、控制2.1.2 历史数据:历史数据的保存、计算、检索、备份2.1.3 SCADA支持软件:提供系统中数据库、画面、报表、控制流程等的组态、编码、修改的各种适用工具2.1.4 安全监测:对大坝、库区环境、通信系统、火灾报警等子系统的信息进行采集和监测2.1.5 外部通信:完成与省调等各外部系统的数据通信2.1.6 系统诊断和可靠性管理:对系统中的软/硬件设备进行诊断，并维护系统和数据的安全可靠性2.1.7 网络管理:对梯级网络进行配置和在线管理、维护2.1.8 Internet/Intranet服务 :提供不同安全层次的Web访问服务，可让外部/内部客户获取梯调的系统信息，支持远程诊断和维护2.1.9 多媒体应用:提供实时、自动的工业电视监视、语音服务、自动电话报警查询、On-call和大屏幕投影，以及图像、语音识别等多媒体功能2.1.10 事故分析专家系统:对现场事故数据进行综合分析和推理、确认事故的发生及产生原因。
2.1.11 状态检测及评估系统:分析设备运行的实时数据，对设备的健康状态作出评估，为设备检修安排作出指导性意见。
2.1.12 仿真与培训:对电力设备及其运行系统进行仿真，并执行人员培训。
2.2 调度层2.2.1 水库优化调度：根据水情信息、气象信息等进行水库中、 长期调度计划、防洪调度以及短期用水计划，完成协调运行。
2.1.2 经济运行：根据水库优化调度的数据及上级调度面 临时段对梯级出力的要求，对梯级所辖各级水电站根据水量平衡原则进行优化分配。
2.1.3 电力优化调度：根据经济运行的结果和调度指令及各种约束条件（含机组、线路……）进行各厂或各机组的经济负荷分配。
2.1.4 电厂实时报价分析决策支持系统：综合梯级运行实况及电力市场的信息数据进行预测及实时报价，以获得最大的经济效益。
2.3 决策层2.3.1 完成全梯级管理、调度、决策的综合协调的模糊决专家系统，以保证梯级的安全运行。
3 设计原则3.1 功能完善为了提高流域梯级电站的运行管理水平，适应各电站“无人值班（少人值守）”的要求，自动处理流域梯级电站发生的异常，要求综合控制系统功能完善，满足整个流域梯级电站的实际要求，并提供更多的高级功能，特别是远方控制和调节梯级各电站机组以及梯级电站EDC，以便提高各电站及整个梯级的安全经济运行水平。
3.2 高可靠性监控系统的整体可靠性要保证任何部件故障不能影响流域各电厂机电设备的正常运行；任何部件故障不影响监控系统整体和其它部件正常工作。
监控系统具有详细的故障登录和自诊断功能。
3.3 实时性强监控系统的响应速度应满足电力系统对流域各电厂监视的实时性要求。
3.4 友好的人机接口通过丰富的人机联系手段，使运行人员能清晰方便地了解生产过程的全貌，并且有效地对梯级各电厂主要机电设备及辅助设备和综合控制系统本身进行各种控制和管理。
3.5 可扩充性具有对系统各部分的组态和扩充功能，可适应系统规模的变化和功能的扩充。
3.6 维护方便监控系统具有离线和在线的诊断手段，以便及时发现和排除系统内部的故障，提高系统可利用率。
3.7 技术上的先进性监控系统应满足在一段时期内保持其先进性的要求，并达到国内领先水平。
3.8 规范监控系统应满足：3.8.1《水电厂计算机监控系统基本技术条件》DL/T 578-95标准;3.8.2《水电厂计算机监控系统设备基本技术规范》DL/T 5065-1996标准。
4 梯调设计方案的关键技术和特点梯调计算机监控系统结构与配置主要分为集控系统层、网络通信层、电站控制层，以下将围绕这些方面具体介绍。
4.1 梯调和各电站的网络连接方式4.1.1 广域网结构广域网结构即梯级水电厂集控自动化系统在广域范围内与梯级内各电站计算机监控系统连接，与省调、气象预报系统、中心消防监控系统、水情预测系统等连接，设计时应该考虑网络通讯方式、网络拓扑结构。
4.1.1.1 与梯级内各电站通讯方式（1）串口方式a. 电力载波：是电力系统特有的通信方式，电力载波通讯是指利用现有电力线，通过载波方式将模拟或数字信号进行高速传输的技术。
最大特点是不需要重新架设网络，只要有电线，就能进行数据传递。
集控载波方式通讯是通过调制解调器采用FSK调制方式，与电力载波机配合使用，全双工传送一路或两路中、低速远动信息，缺点是数据传输的可靠性和带宽不高。
设计时可作为集控通讯的后备通讯方式，通常采用IEC101通讯规约。
与调度中心的连接方式（2）网络方式a. 数字通讯网通讯：是通过电力数据网或者电信数据网的综合专线传输通道，将集控电站层的数据送至集控中心，这种方式为目前较为常用的集控通讯方式。
通常采用的方式为集控电站通过集控通讯机将电站主机广播的电站四遥数据经路由器及规约转换器发送至数据网，数据网通常为环网结构，各集控电站实际都挂在数据网内，集控中心亦接入该数据网通过针对各集控电站的规约转换器、路由器和通讯机接受集控电站发送的数据，通讯规约通常采用IEC104、DL476规约。
在设计中，可采用双通讯通道互为冗余方式，如一路采用电力数据网，一路采用电信数据网，适用与单独设置集控中心且集控中心远离各集控电站，采用电力数据网或者电信数据网可以相对减少业主在设备的前期投资，并且这种方式的带宽可以达到2 Mbit/s以上，适用大数量传输的集控方案，数据通讯方式安全可靠。
与调度中心的连接方式 3b. 集控层电站和集控中心直连通讯：通过三层交换机或者路由器及集控通讯机通过网络方式将集控层电站直接和集控中心连接通讯，由于三层交换机的出现，现在很多小规模集控方式都是直接采用三层交换机实现集控方案。
通常采用的方式为由集控通讯机完成四遥数据的通讯及控制权切换，通讯规约通常采用IEC104、DL476规约。
在设计中，可采用双通道通讯互为冗余方式，通讯介质通常采用光纤，通常采用集控电站层监控系统作为集控中心或者独立的集控中心距离各集控电站电站的距离相对较近，此种方式适用于小规模型的集控方式，数据通讯方式安全可靠。
与调度中心的连接方式4例如：广西长洲集控侧以下简称内江电站（集控），监控系统的上下位机均采用冗余的星形网，主机采用两台互为冗余的SUN V490服务器，集控通讯机采用SJ30-642工作站（研华无盘工控机），交换机为MACH 3002三层网络交换机2 套，每台交换机上配置1块1000兆单模光纤通讯模块和外江电站交换机级联，形成冗余网络结构。
集控层电站即外江电站监控系统的上下位机同样采用冗余的星形网，考虑到今后的监视控制都是在集控侧电站完成，所以上位机的配置相对简单，主机为SUN Ultra45主机兼操作员站，和集控中心通讯的通讯机也采用SJ30-642工作站（研华无盘工控机），交换机为MACH 3002三层网络交换机2 套，每台交换机上配置1块1000兆单模光纤通讯模块和集控电站交换机级联，形成冗余网络结构。
内江电站（集控）和外江电站的所有LCU侧PLC的IP地址和内江电站（集控）上位机划分在同一个网段，即内江电站（集控）可以不通过路由控制2个电站的所有LCU。
外江电站的上位机系统划分另一个网段，在外江电站的每台MACH 3002交换机上配置1块路由模块用于和内江电站（集控）级联以及和外江电站LCU通讯，这样的设计方案可以大大节省在集控设备上的投资，且通讯方式简单直接，便于维护，适合集控中心就设置在电站侧小型的集控方案。
（3）卫星通道VSAT（VerySmallApertureTerminal，小口径卫星终端）是一种先进的卫星通信技术，和其他通信技术相比，不但具有不受距离和地理环境限制、通信容量大和可提供多种综合业务传输等特点，而且投资少，建设周期短。
调度中心可根据自身要求做网络大小配置，但总体框架及单元站配置是一样的，中心调度部门做地区卫星数据中心站，连接各集控层电站的卫星站，构成星状网络，中心卫星站设备一次建设，初期远端可是一个点或少数点与中心进行通信；将来进一步扩容时，只需增加远端站的个数，无须改造中心站，通讯规约通常采用IEC104、DL476规约。
在设计中，可在集控中心架设一套SSA超小型卫星地面站，并配置多端口接入设备一个，端口数由远端站的个数而定(可为8～32个)；在远端每个电站侧架设一套SSA超小型卫星地面站，并配置两端口通道接入设备(通道控制器)；每套标准SSA超小型卫星站含：1.2m天线一副，室外功放一套，室内单元(IDU)一台(包括数据接口，以太网接口及话音接口)，可作为集控的备用通讯方式。
与调度中心的连接方式 5以上方案，设计时可同时采用以上多种连接方式，利用冗余技术提高通道可靠性。
