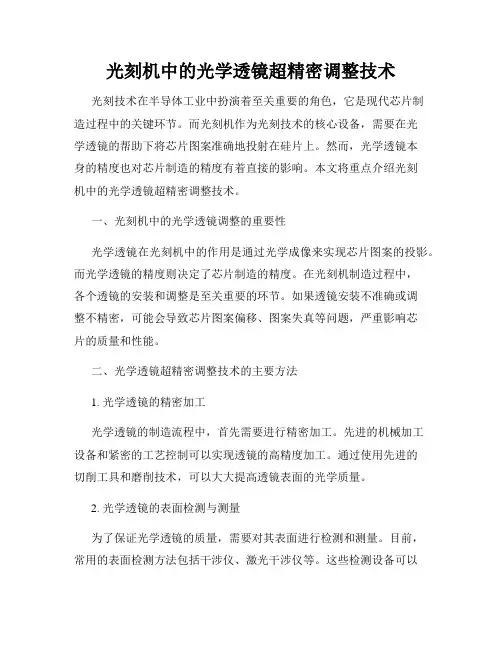

光刻机中的光学透镜超精密调整技术光刻技术在半导体工业中扮演着至关重要的角色,它是现代芯片制造过程中的关键环节。
而光刻机作为光刻技术的核心设备,需要在光学透镜的帮助下将芯片图案准确地投射在硅片上。
然而,光学透镜本身的精度也对芯片制造的精度有着直接的影响。
本文将重点介绍光刻机中的光学透镜超精密调整技术。
一、光刻机中的光学透镜调整的重要性光学透镜在光刻机中的作用是通过光学成像来实现芯片图案的投影。
而光学透镜的精度则决定了芯片制造的精度。
在光刻机制造过程中,各个透镜的安装和调整是至关重要的环节。
如果透镜安装不准确或调整不精密,可能会导致芯片图案偏移、图案失真等问题,严重影响芯片的质量和性能。
二、光学透镜超精密调整技术的主要方法1. 光学透镜的精密加工光学透镜的制造流程中,首先需要进行精密加工。
先进的机械加工设备和紧密的工艺控制可以实现透镜的高精度加工。
通过使用先进的切削工具和磨削技术,可以大大提高透镜表面的光学质量。
2. 光学透镜的表面检测与测量为了保证光学透镜的质量,需要对其表面进行检测和测量。
目前,常用的表面检测方法包括干涉仪、激光干涉仪等。
这些检测设备可以检测到透镜表面的平整度、形状误差等,从而帮助制造商进行适当的调整和矫正。
3. 光学透镜的安装与调整光学透镜的安装和调整是光刻机中关键的一步。
首先,需要保证透镜的正确安装位置,并通过精密的调整装置进行微调。
为了实现超精密调整,目前常用的方法包括电子束刻蚀法、光学对准法等。
这些方法可以实现对透镜的纵向、横向和旋转调整,从而确保芯片的图案投影效果达到设计要求。
4. 光学透镜的实时监控与反馈控制为了实现光学透镜的超精密调整,光刻机还需要配备实时监控和反馈控制系统。
该系统可以通过检测和采集光学透镜表面的形变、位移等信息,并通过反馈控制系统实时进行调整。
这种实时的监控和控制能够提高光学透镜的调整精度,并有效降低人为误差。
三、光学透镜超精密调整技术的应用前景光学透镜超精密调整技术在光刻机领域有着广阔的应用前景。

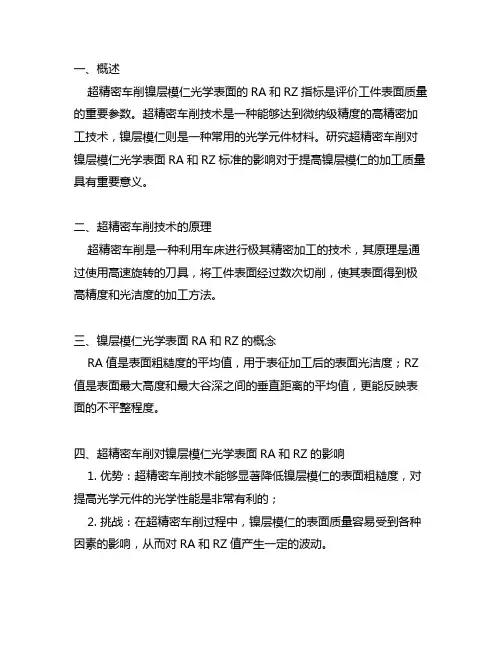

一、概述超精密车削镍层模仁光学表面的RA和RZ指标是评价工件表面质量的重要参数。
超精密车削技术是一种能够达到微纳级精度的高精密加工技术,镍层模仁则是一种常用的光学元件材料。
研究超精密车削对镍层模仁光学表面RA和RZ标准的影响对于提高镍层模仁的加工质量具有重要意义。
二、超精密车削技术的原理超精密车削是一种利用车床进行极其精密加工的技术,其原理是通过使用高速旋转的刀具,将工件表面经过数次切削,使其表面得到极高精度和光洁度的加工方法。
三、镍层模仁光学表面RA和RZ的概念RA值是表面粗糙度的平均值,用于表征加工后的表面光洁度;RZ 值是表面最大高度和最大谷深之间的垂直距离的平均值,更能反映表面的不平整程度。
四、超精密车削对镍层模仁光学表面RA和RZ的影响1. 优势:超精密车削技术能够显著降低镍层模仁的表面粗糙度,对提高光学元件的光学性能是非常有利的;2. 挑战:在超精密车削过程中,镍层模仁的表面质量容易受到各种因素的影响,从而对RA和RZ值产生一定的波动。
五、超精密车削下的镍层模仁光学表面RA和RZ的标准1. 国际标准:国际上对于镍层模仁光学表面RA和RZ的标准设立了一定的要求,主要是为了确保工件的核心光学指标得到满足;2. 制定标准的影响因素:超精密车削对镍层模仁光学表面RA和RZ 标准的影响主要受到刀具材料、车削参数的选取以及切削润滑方式等多种因素的影响。
六、未来工作展望超精密车削镍层模仁光学表面RA和RZ标准的研究对于提高镍层模仁的加工质量具有重要意义。
未来的工作可以从优化车削工艺、探索更合适的刀具材料以及研究新型的切削润滑方式等方面展开,以进一步提高镍层模仁光学表面的RA和RZ值,并为其应用提供技术支持。
七、结论总体而言,超精密车削对镍层模仁光学表面RA和RZ标准的研究,对于提高镍层模仁的加工质量和扩大其应用范围具有重要意义。
在实际的加工生产中,需要充分考虑超精密车削技术对镍层模仁光学表面RA和RZ值的影响,并制定相应的工艺控制方法,以确保工件表面质量的稳定性和一致性。
超精密光学加工与检测就业前景随着科技的不断发展,超精密光学加工与检测领域的人才需求量逐年增加。
这一领域涉及到的技术门槛高、专业性强,因此从业者拥有较高的职业发展前景和优厚的薪资待遇。
一、行业概述超精密光学加工与检测是现代制造业中的重要分支,主要涉及光学元件的制造、检测、加工及表面处理等方面。
随着光电子技术、激光技术、光学成像等领域的快速发展,超精密光学加工与检测在航空航天、国防科技、生物医疗、通讯科技等关键领域中发挥着越来越重要的作用。
二、就业市场需求1. 国防军工:超精密光学加工与检测在国防军工领域的应用十分广泛,如导弹制导、高精度望远镜、卫星通信等。
随着国家对国防工业的重视和投入增加,该领域的人才需求量将进一步增长。
2. 科研机构:高校、研究所等科研机构在进行光电子技术、激光技术等前沿研究时,需要大量的超精密光学加工与检测人才。
这些机构为从业者提供了广阔的学术研究和职业发展空间。
3. 制造业:光学仪器、医疗器械、光通信设备等领域的企业需要招聘熟练掌握超精密光学加工与检测技术的工程师和技术工人,以保证产品的高品质和稳定性。
4. 政府部门:各级质量技术监督部门、计量测试院等政府部门对于超精密光学加工与检测人才的需求也在逐渐增加,从事相关领域的检测、认证和技术监督工作。
三、就业岗位与薪资待遇1. 就业岗位:超精密光学加工与检测领域的就业岗位主要包括超精密光学工程师、光学加工技师、光学检测工程师等。
此外,还有从事相关设备研发、技术支持与服务等岗位。
2. 薪资待遇:由于该领域技术门槛高,从业者的薪资待遇相对较高。
根据行业经验和技能水平的不同,超精密光学加工与检测工程师的年薪范围在15万至50万元人民币之间。
高级技师和资深工程师的薪资水平更高。
四、职业发展路径1. 技术路线:从初级工程师逐渐晋升至高级工程师,需要不断学习和掌握新技术,提升自己的专业技能和经验。
在技术领域深耕细作,成为行业内的专家和技术权威。
现代光学加工等级光学加工是一种基于光的技术,用于制造光学元件,如透镜、棱镜和反射镜等。
它在光学领域发挥着重要作用,广泛应用于光学仪器、光通信、激光加工等领域。
在现代光学加工中,不同的加工等级决定了光学元件的质量以及其在实际应用中的表现。
一、光学加工等级的分类根据光学元件的质量要求和制造工艺的复杂程度,光学加工等级可以分为精密加工、高精密加工和超高精密加工三个等级。
1. 精密加工:精密加工是光学加工中的基本等级,适用于一般的光学元件制造。
在精密加工中,光学元件的表面粗糙度、表面形状和表面平整度等参数要求较低,加工精度相对较低。
这个等级的光学元件适用于一般光学仪器和低要求的光学应用。
2. 高精密加工:高精密加工是在精密加工的基础上进一步提高加工精度的等级。
在高精密加工中,光学元件的表面粗糙度、表面形状和表面平整度等参数要求较高,加工精度相对较高。
这个等级的光学元件适用于高精度测量仪器、光通信设备等需要较高光学性能的应用。
3. 超高精密加工:超高精密加工是在高精密加工的基础上进一步提高加工精度的等级。
在超高精密加工中,光学元件的表面粗糙度、表面形状和表面平整度等参数要求非常高,加工精度极高。
这个等级的光学元件适用于高端光学仪器、激光系统等对光学性能要求极高的应用。
二、光学加工等级的影响因素光学加工等级的确定受到多个因素的影响,包括加工设备、加工材料、加工工艺等。
1. 加工设备:加工设备是决定光学加工等级的重要因素之一。
高精密的光学加工设备可以提供更高的加工精度和稳定性,从而实现更高的加工等级。
2. 加工材料:加工材料的选择对光学加工等级也有很大影响。
不同的材料具有不同的机械性能和加工特性,对于高精密加工和超高精密加工来说,需要选择具有较低的热膨胀系数和较高的硬度的材料。
3. 加工工艺:加工工艺是影响光学加工等级的关键因素之一。
合理的加工工艺可以确保光学元件的表面光滑度和形状精度,从而提高加工等级。
三、光学加工等级的应用不同等级的光学元件在实际应用中具有不同的应用领域和要求。

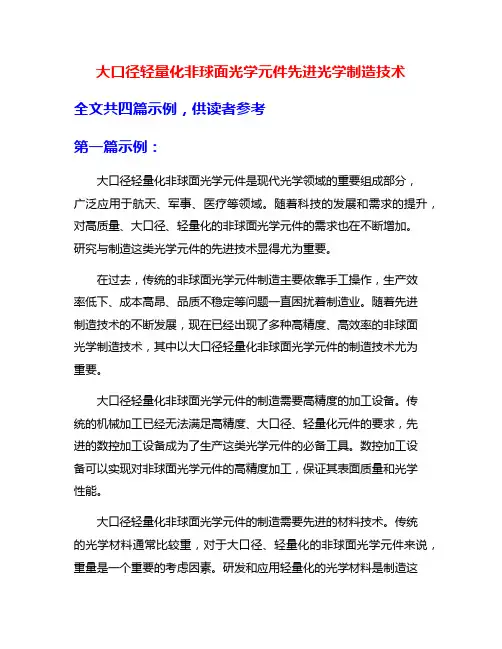

大口径轻量化非球面光学元件先进光学制造技术全文共四篇示例,供读者参考第一篇示例:大口径轻量化非球面光学元件是现代光学领域的重要组成部分,广泛应用于航天、军事、医疗等领域。
随着科技的发展和需求的提升,对高质量、大口径、轻量化的非球面光学元件的需求也在不断增加。
研究与制造这类光学元件的先进技术显得尤为重要。
在过去,传统的非球面光学元件制造主要依靠手工操作,生产效率低下、成本高昂、品质不稳定等问题一直困扰着制造业。
随着先进制造技术的不断发展,现在已经出现了多种高精度、高效率的非球面光学制造技术,其中以大口径轻量化非球面光学元件的制造技术尤为重要。
大口径轻量化非球面光学元件的制造需要高精度的加工设备。
传统的机械加工已经无法满足高精度、大口径、轻量化元件的要求,先进的数控加工设备成为了生产这类光学元件的必备工具。
数控加工设备可以实现对非球面光学元件的高精度加工,保证其表面质量和光学性能。
大口径轻量化非球面光学元件的制造需要先进的材料技术。
传统的光学材料通常比较重,对于大口径、轻量化的非球面光学元件来说,重量是一个重要的考虑因素。
研发和应用轻量化的光学材料是制造这类光学元件的关键。
利用先进的材料技术,如陶瓷、复合材料等,可以有效地降低光学元件的重量,提高其使用效率。
大口径轻量化非球面光学元件的制造需要先进的检测技术。
在生产过程中,必须对光学元件的表面质量和光学性能进行实时监测和控制,保证其质量稳定和一致性。
采用先进的光学检测技术,如干扰图纹法、光栅法等,可以实现对非球面光学元件的在线检测,确保其质量符合要求。
大口径轻量化非球面光学元件的制造是一个复杂而精密的过程,需要先进的技术和设备的支持。
随着科技的不断进步,相信在不久的将来,大口径轻量化非球面光学元件的制造技术会得到进一步的提升,为光学领域的发展带来更广阔的前景。
第二篇示例:大口径轻量化非球面光学元件是一种具有广泛应用前景的先进光学制造技术。
随着科学技术的不断发展,人们对于光学元件的需求也越来越高,尤其是在航天、军事、医疗和通信等领域,对于光学元件的要求更是严苛。

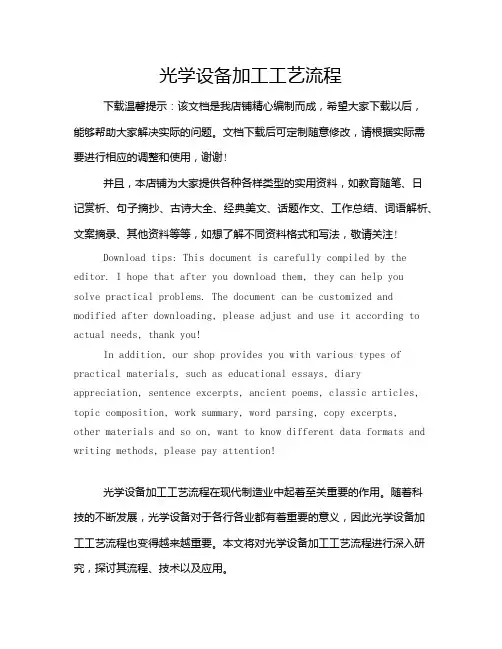

光学设备加工工艺流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!光学设备加工工艺流程在现代制造业中起着至关重要的作用。

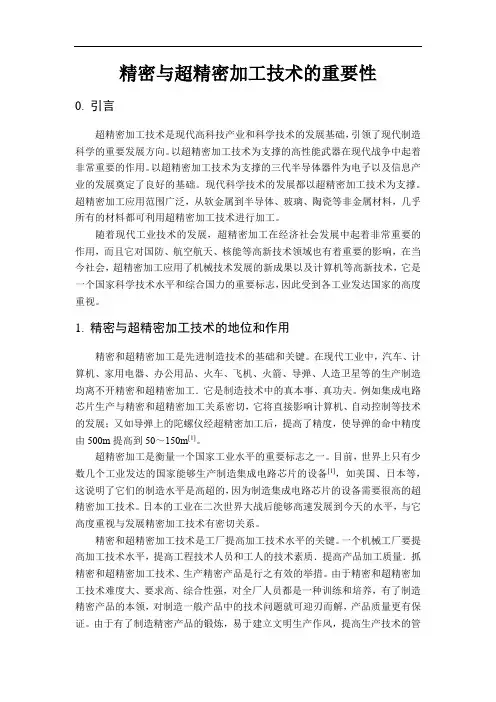

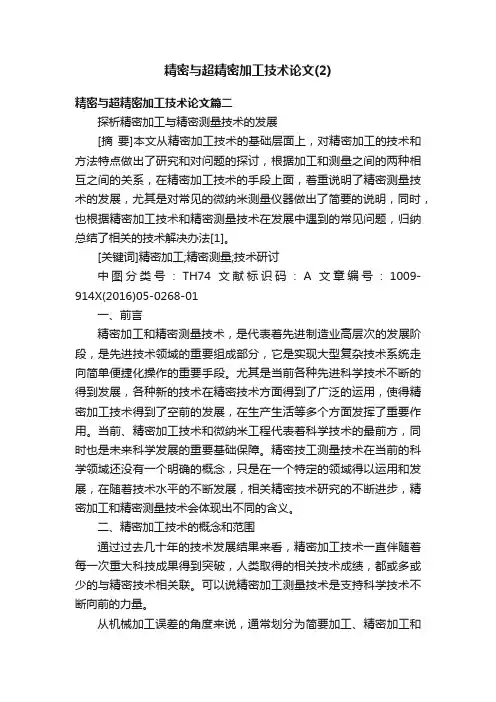

精密与超精密加工技术的重要性0.引言超精密加工技术是现代高科技产业和科学技术的发展基础,引领了现代制造科学的重要发展方向。
以超精密加工技术为支撑的高性能武器在现代战争中起着非常重要的作用。
以超精密加工技术为支撑的三代半导体器件为电子以及信息产业的发展奠定了良好的基础。
现代科学技术的发展都以超精密加工技术为支撑。
超精密加工应用范围广泛,从软金属到半导体、玻璃、陶瓷等非金属材料,几乎所有的材料都可利用超精密加工技术进行加工。
随着现代工业技术的发展,超精密加工在经济社会发展中起着非常重要的作用,而且它对国防、航空航天、核能等高新技术领域也有着重要的影响,在当今社会,超精密加工应用了机械技术发展的新成果以及计算机等高新技术,它是一个国家科学技术水平和综合国力的重要标志,因此受到各工业发达国家的高度重视。
1.精密与超精密加工技术的地位和作用精密和超精密加工是先进制造技术的基础和关键。
在现代工业中,汽车、计算机、家用电器、办公用品、火车、飞机、火箭、导弹、人造卫星等的生产制造均离不开精密和超精密加工.它是制造技术中的真本事、真功夫。
例如集成电路芯片生产与精密和超精密加工关系密切,它将直接影响计算机、自动控制等技术的发展;又如导弹上的陀螺仪经超精密加工后,提高了精度,使导弹的命中精度由500m提高到50~150m[1]。
超精密加工是衡量一个国家工业水平的重要标志之一。
目前,世界上只有少数几个工业发达的国家能够生产制造集成电路芯片的设备[1],如美国、日本等,这说明了它们的制造水平是高超的,因为制造集成电路芯片的设备需要很高的超精密加工技术。
日本的工业在二次世界大战后能够高速发展到今天的水平,与它高度重视与发展精密加工技术有密切关系。
精密和超精密加工技术是工厂提高加工技术水平的关键。
一个机械工厂要提高加工技术水平,提高工程技术人员和工人的技术素质.提高产品加工质量.抓精密和超精密加工技术、生产精密产品是行之有效的举措。
超薄光学元件的精密性加工关键技术探讨周国尊(西北工业大学电子信息学院,陕西西安710129)摘要:在加工超薄光学元件的过程中,会因为重力和磨头而产生应力形变。
于是,一种具有高效率、先进性加强的超薄光学元件综合加工法被提出。
这种方法在进行面形控制的时候,全面充分的运用了离子束修形、精密抛光、精密铣磨。
在开展精密铣磨的阶段时,主要是通过分析受力和采用误差补偿的方法以实现降低因为元件发生变形而造成的面形误差。
在超薄光学元件的精密抛光接管,则是主要利用气囊抛光迭代以及沥青抛光迭代以实现短时间内收敛收敛面形的目的。
在离子束加工的阶段,主要是利用离子束基本加工特点以实现修正面形的高精准度。
关键词:超薄光学元件;精密性;关键技术;综合加工中图分类号:TQ171;TH161文献标识码:A文章编号:1001-5922(2019)10-0133-04 Discussion on Key Technologies of Precision Machining forUltra-thin Optical ElementsZHOU Guo-zun(Electronic information college,Northwestern Polytechnical University,Xi'an Shaanxi710129,China)Absrtact:In the process of machining ultra-thin optical elements,stress deformation will occur because of gravi⁃ty and grinding head.Therefore,a comprehensive machining method of ultra-thin optical elements with high effi⁃ciency and advanced nature has been proposed.This method makes full use of ion beam modification,precision polishing and precision milling when controlling the surface shape.In the stage of precision milling and grind⁃ing,the surface shape error caused by the deformation of the component is reduced by analyzing the force and adopting the method of error compensation.In the precision polishing pipe of ultra-thin optical element,it is mainly to use the airbag polishing iteration and the asphalt polishing iteration to achieve the purpose of converg⁃ing the convergence surface in a short time.In the stage of ion beam processing,the basic machining characteris⁃tics of ion beam are mainly used to realize the high precision of modified surface shape.Key words:ultra-thin optical elements;precision;key technologies;comprehensive processing光学系统实现轻质化,最重要的保证就是实现光学元件的轻质化。
当今时代,科学技术发展如日中天,随之带动了光学工程技术提升,在当下以及未来,光学系统将朝着扩大口径,轻化质量,提升分辨率的方向发展。
特别是在现代航空航天、光刻物镜以及精密光学检测等等比较精密的光学系统中,光学仪器的精密度势必会受到光学元件的面形精准度决定性影响,与此同时,光学元件的重量将收稿时间:2019-08-28作者简介:周国尊(1984-),男,河北秦皇岛,博士研究生,研究方向:微纳光学器件。
E-mail:zhouguozun@。
会直接对光学系统的重量和制作整个光学系统的经济支出有决定性作用[1]。
实现光学元件轻质化的主要途径之一就是完成光学元件超薄设计,如今在行业领域中,应用平板型超薄光学元件已经成为大趋势,多种不同形式的计算机全息技术以及超薄光学元件系统的窗口设置与超高精密度的超薄元件紧紧联系在一起。
无论是国内还是国外,越来越多的科研机构针对于超薄元件的径厚作出了一系列研究,也得到了部分研究结果。
在美国的亚利桑光学中心,则是充分采用了基地支撑的方法,在相同材料的镜坯和基底进行铣磨,实现球面曲率半径相同,在通过将两个面进行对研,实现完全贴合,最终再通过使用沥青将这两个面进行粘连,在下盘之前借助于抛光技术和铣磨技术对其进行加工。
在我国的苏州大学,也有研究者采取相类似的方法进行探究,将面形的精准度做到了20nm左右,比美国的亚利桑光学中心的53nm要低出33nm。
本文综合运用了离子束修形、精密抛光、精密铣磨等等在行业中比较先进的技术,加工径厚比为34的方形光学元件[2]。
1以形变误差补偿为基础的精密铣磨技术1.1以真空吸附为基础的基地支撑法铣磨加工超薄镜的关键因素是在加工过程中的各种形变控制,控制形变能够为光学元件的硬度提供做起码的支撑。
在常见的支撑方法中,基地支撑法是应用最为普遍的,也具备光学元件制作所需要的硬度,但是在光学元件的上盘和下盘的时候会出现不同程度上的形变,在绝大多数的情况之下,上盘前的面形是要好过于下盘后的面形。
从这类问题出发,在光学元件进行铣磨阶段则是充分的使用了形变补偿机制,其主要目的是为了能够让下盘的面形要好过于下盘的面形[3]。
文章在对超薄光学元件进行探讨的时候,主要是使用真空吸附基地支撑法,这种方法的基本结构如图1所示。
第一步是制作出口径为24cm的平面铝盘,将中间的开口处当做是将内部空气抽干的主要气体通道,在平面铝盘上根据实际情况再制作一个凹槽,其口径为14cm,凹槽的主要功能是实现橡胶密封圈放置。
第二步是将0.8mm厚度的聚氨酯粘贴在铝盘上,让粘贴好的聚氨酯在铝盘上固化24h。
第三步主要是充分利用铣磨机去强化修整光学元件,尽最大的限度将光学元件的表面平滑度控制到μm级别,只有这样,才能够充分保证光学元件锲角[4]。
图1真空吸附基地支撑法的基本结构图Fig.1Basic structure diagram of vacuum adsorption basesupport method1.2超薄光学软件的形变误差补偿法超薄光学元件实际上抗形变的能力是很差的,致使超薄光学元件发生变形的主要原因还是在于装卡和磨削磨轮时会产生过大的压力。
传统的超薄光学元件铣磨方式是很难实现理想中的表面面形[5]。
在本次研究中主要还是采用ANSYS元件仿真模拟在光学元件中受到装卡影响的受力情况和形变情况,研究的结果如图2所示。
图2基底支撑法的受力分布和形变图Fig.2Distribution of forces and deformation of the basesupport method根据受力分布图可以发现,光学元件在不同的环带之上所受到的力不在不断变化的,受力从四周向中间逐渐增大。
形变图的环带变化也正是说明了这种现象。
根据基底支撑法的受力分布和形变图能够预测出光学元件的未来变化动向。
在试验过程中对两种不相同的铣磨方式作出比对,首先就是在光学元件加工中使用较为普通的铣磨方法,与此同时还要对轮廓仪进行检测[6]。
通过将光学元件的受力分布图和误差补偿前的图进行比对可以发现,实际的元件加工结果和仿真的结果之间存在的相反的方向,导致这种现象的原因主要是因为元件下盘后应力获得了释放,同时还出现回弹[7]。
图3铣磨面形补偿前后的结果Fig.3Results before and after profile compensationin milling2以多工艺迭代为基础的精密抛光技术2.1以气囊磨头为基础的精密抛光技术在对光学元件进行加工的过程中,最重要的环节之一就是抛光。
在本次试验探究中,同时还需要对锲角和面形进行修正。
数控气囊抛光技术主要是依靠于CCOS原理,能够比较精准的对多种影响要素进行控制,增强数控气囊抛光技术的可控性,提升修正的精准度。
在光学元件的前期相关工艺试验中获得的经验中,铣磨亚表面发生损伤层的厚度大约在十几微米左右。
所以说,在去除光学元件亚表面损伤的时候想要提升速度,就可以采用聚氨酯气囊,并且要严格的按照对光学元件测量的实际结果为基础,作出反馈。
与此同时,在修正薄板的时候主要是从两个光学元件的面形以及锲角误差着手,在修成的时候,对锲角误差修正需要依靠某个光学表面,进而测量到另外一个光学表面相对于这个基面的倾斜角。
在本次超薄光学元件研究中,使用的气囊抛光设备是采购自英国Zeeko公司,这款产品的型号为IRP600。
加工的时候采取栅格路径,在进行实际加工的时候对参数的控制也是要按照标准执行,将气囊的半径设置为4.1cm,控制气囊压力达到105Pa,对压深的控制为0.3mm,对表面抛光角度控制在20°,抛光头的转速规定是1000r/min,栅格的间隔距离是0.5mm[8]。
2.2以沥青磨头为基础的光学平滑技术在光学元件中利用气囊抛光的方式势必会导致边缘效应和中频出现,进而会影响到面形快速收敛时候的精准度。
传统抛光方式在超薄光学元件研究中是以研磨抛光作为核心的,可以有效的控制数控气囊所造恒的误差。
使用光学平滑技术可以切削气囊抛光和铣磨之后的残余,将抛光纹理予以全部清除,并且还能够充分的改善光学元件表面的粗糙度[9]。
3光学元件的高精度离子束修形在光学元件中利用离子束修形技术(Ion Beam Figuting,IBF)的主要目的是为了可以在真空的环境之下,通过利用离子源所发射出的离子束轰击光学元件,在光学元件表面上的原子接收到来自外界的能量之后,就能够逐渐摆脱表面束缚能,进而会彻底的从光学元件表面彻底脱离,形成溅射原子,去除元件表面材料。
光学元件的高精度离子束修形的加工原理如图4所示。
图4高精度离子束修形的加工原理图Fig.4Principle of high precision ion beam modification光学元件的离子束修形是一种非接触式的光学加工技术,在加工工艺中充分利用这项技术可以高效的克服其它接触式CCOS技术在加工超薄光学元件的过程中所发生的速度变慢问题,甚至还有在加工超薄光学元件的时候发生的形变问题。
