《供配电技术》(第2版)唐志平主编课后答案

  • 格式：doc
  • 大小：561.50 KB
  • 文档页数：20

1 2-1什么叫负荷曲线？有哪几种？与负荷曲线有关的物理量有哪些？ 答：负荷曲线是表征电力负荷随时间变动情况的一种图形，反映了用户用电的特点和规律。 负荷曲线按负荷的功率性质不同，分有功负荷和无功负荷曲线；按时间单位的不同，分日负荷曲线和年负荷曲线；按负荷对象不同，分用户，车间或某类设备负荷曲线。 与负荷曲线有关的物理量有： 年最大负荷和年最大负荷利用小时； 平均负荷和负荷系数。 2-2年最大负荷Ｐmax——指全年中负荷最大的工作班内（为防偶然性，这样的工作班至少要在负荷最大的月份出现２～３次）３０分钟平均功率的最大值，因此年最大负荷有时也称为３０分钟最大负荷P30。 年最大负荷利用小时Ｔmax———指负荷以年最大负荷Pmax持续运行一段时间后，消耗的电能恰好等于该电力负荷全年实际消耗的电能，这段时间就是年最大负荷利用小时。 平均负荷Pav————平均负荷就是指电力负荷在一定时间内消耗的功节率的平均值。负荷系数KL————负荷系数是指平均负荷与最大负荷的比值。 2-3.什么叫计算负荷?为什么计算负荷通常采用30min最大负荷?正确确定计算负荷有何意义? 答:计算负荷是指导体中通过一个等效负荷时,导体的最高温升正好和通过实际的变动负荷时产生的最高温升相等,该等效负荷就称为计算负荷. 导体通过电流达到稳定温升的时间大约为(3~4)t,t为发热时间常数.对中小截面的导体.其t约为10min左右,故截流倒替约经 30min后达到稳定温升值.但是,由于较大截面的导体发热时间常数往往大于10min,30min还不能达到稳定温升.由此可见,计算负荷 Pc实际上与30min最大负荷基本是相当的。 计算负荷是供电设计计算的基本依据.计算符合的确定是否合理,将直接影响到电气设备和导线电缆的选择是否合理.计算负荷不能定得太大,否则选择的电气设备和导线电缆将会过大而造成投资和有色金属的浪费;计算负荷也不能定得太小,否则选择的电气设备和导线电缆将会长期处于过负荷运行,增加电能损耗,产生过热,导致绝缘体过早老化甚至烧毁. 2-4. 各工作制用电设备的设备容量如何确定? 答:长期工作制和短期工作制的设备容量就是该设备的 铭牌额定功率,即 Pe=PN 反复短时工作制的设备容量是指某负荷持续率下的额定功率换算到统一的负荷持续率下的功率. 2-5.需要系数的含义是什么? 答:所有用电设备的计算负荷并不等于其设备容量,两者之间存在一个比值关系,因此需要引进需要系数的概念,即:Pc=KdPe. 式中，Kd为需要系数; Pc为计算负荷; Pe为设备容量. 形成该系数的原因有:用电设备的设备容量是指输出容量,它与输入容量之间有一个平均效率;用电设备不一定满负荷运行,因此引入符合系数Kl;用电设备本身及配电线路有功率损耗,所以引进一个线路平均效率;用电设备组的所有设备不一定同时运行,故引入一个同时系数, 2-6确定计算负荷的估算法.需要系数法和二项式法各有什么特点？各适合哪些场合？ 答：估算法实为指标法，其特点是进行方案比较时很方便，适用于做任务书或初步设计阶段。需要系数法的特点是简单方便，计算结果较符合实际，而长期使用已积累了各种设备的需要系数，是世界各国普遍采用的方法，适用于多组三相用电设备的计算负荷。二项式法其特点是既考虑了用电设备的平均负荷，又考虑了几台最大用电设备引起的附加负荷，其计算的结果比按需要系数法计算的结果大得多，适用于容量差别悬殊的用电设备的负荷计算。 2-8 在接有单相用电设备的三相线路中, 什么情况下可将单相设备与三相设备综合按三相负荷的计算方法计算确定负荷? 而在什么情况下应进行单相负荷计算? 答: 单相设备应尽可能地均匀分布在三相上,以使三相负荷保持平衡. a: 三相线路中单相设备的总容量不超过三相总容量的15%时,单相设备可按三相负荷平衡计算. b: 三相线路中单相设备的总容量超过三相总容量的15%时,应把单相设备容量换算为等效三相设备容量,再算出三相等效计算负荷. 2-9如何分配单相（220伏，380伏）用电设备，使计算负荷最小？如何将单相负荷简便地换算成三相负荷？ 答：可以用负荷密度法和需要系数法来分配用电设备； 这样换算：⑴当单相设备的总容量不超过三相总容量的15%，单相设备按三相负荷平衡来计算。⑵当单相设备的总容量超过三相总容量的15%，应该换成等效三相设备容量，再算出三相等效计算负荷。 2-10 电力变压器的有功功率和无功功率损耗各如何计算？其中哪些损耗是与负荷无关的？哪些损耗与负荷有关？按简化公式如何计算？ 解：有功功率损耗=铁损+铜损=△Pfe+△Pcu 2

有功功率损耗为： Pt=△Pfe+△Pcu=△Pfe+△Pcu.N(Sc/SN)2≈△P0+△Pk(Sc/SN)2 无功功率=△Q0+△Q △Q0是变压器空载时，由产生主磁通电流造成的，△Q是变压器负荷电流在一次，二次绕组电抗上所产生的无功损耗。 无功功率损耗为： △QT=△Q0+△Q=△Q0+△QN(Sc/SN)≈SN[I0％/100+Uk％(Sc/SN)2/100] △Pfe和△Q0是与负荷无关，△Pcu和△Q与负荷有关 简化公式： △Pt≈△P0+△Pkβ2 △QT≈ SN（I0％/100+Uk％β2/100） 2-11 什么叫平均功率因数和最大负荷时功率因数?各如何计算?各有何用途? 答:平均功率因数是指导在某一时间内的平均功率因数,也称加权平均功率因数.最大负荷时的功率因数是指在年最大负荷时的功率因数.平均功率因数计算功式:略 用途供电部门能根据月平均功率因数来调整用户的电费电价. 2-12. 降低电能损耗, 降低电压损失,提高供电设备利用率。 补偿容量（1）采用固定补偿 Qcc=Pav（tgφav1－tgφav2）,式中，Qcc为补偿容量；Pav为平均有功负荷，Pav =αPc或Wa/t，Pc为负荷计算得到的有功计算负荷，α为有功负荷系数，Wa为时间t内消耗的电能； tgφav1为补偿前平均功率因数角的正切值；tgφav2为补偿后平均功率因数角的正切值；tgφav1－tgφav2称为补偿率，可用△qc表示（2）采用自动补偿 Qcc=Pc（tgφ1－tgφ2） 2-15.什么是尖峰电流？尖峰电流的计算有什么用处？ 答：尖峰电流是指单台或多台用电设备持续1-2秒的短时最大负荷电流。尖峰电流的计 算可以提供选定用电设备的型号以及保护用电设备等。 2-16、 某车间380伏线路供电给下列设备:长期工作的设备有7.5kW的电动机2台,4kW的电动机3台,3kW的电动机10台;反复短时工作的设备有42kVA的电焊机1台(额定暂载率为60%, ?额定功率因数=0.62,额定效率=0.85),10t吊车1台(在暂载率为40%的条件下,其额定功率为39.6kW,额定功率因数为0.5). 试确定它们的设备容量。 解： 对于长期工作制的设备，其设备容量就是它们的额定功率，所以长期工作设备的设备容量为： Pe 1=7.5×2kW +4×3kW +3×10kW =57kW 对于反复短时工作制的设备，其设备容量为： 电焊机：Pe2=0.61/2×42×0.62=20 kW（下标1/2表示对0.6开根号） 吊车： Pe3=2×0.41/2×39.6kW=50kW （下标同上） 所以，它们的总的设备容量为： P总=Pe1+Pe2+Pe3=57+20+50=127 kW 2-18 某厂金ˉ工车间的生产面积为60m×32m,试用估算法估算该车间的平均负荷。 解：查表可知负荷密度指标ρ=0.1kw/m2 S=60m×32m=1920m2 Pav=ρS=0.1×1920=192 kw 答：用估算法估算该车间的平均负荷为192 kw 2-19 某工厂35/6kv总降压变电所，2-20 分别供电给1~4号车间变电所及6台冷却水泵用的高压电动机。1~4号车间变电所的计算负荷分别为：Pc1=840 kw,Qc1=680 kvar; Pc2=920 kw,Qc2=750 kvar; Pc3=850 kw, Qc3=700 kvar; Pc4=900 kw, Qc4=720 kvar; 高压电动机每台容量为300 kw，试计算该总降压变电所总的计算负荷（忽略线损）。 解：由题意可知：水泵用的高压电动机 假设同时系数K=0.9 Kd=0.8 b=0.65 c=0.25 Cosφ=0.8 tanφ=0.75 Pc0=Kd×Pe1=0.8×300×6=1440 kw Qc0=Pc0×tanφ=1440×0.75=1080 kvar Pe=K×(Pc0+Pc1+Pc2+Pc3+Pc4)=0.9×(1440+840+920+850+900)=4455 kw Qe=K×(Qc0+Qc1+Qc2+Qc3+Qc4)=0.9×(1080+680+750+700+720)=3537 kvar Se=( P2e+ Q2e)?=(44552+35372 ) ?=5688.36 3

Ice= Se/(3?×Un)= 5688.36/(1.73×6)=548.01A 高压侧Pe1= Pe+0.015 Se=4455+0.015×5688.36=4540.33 kw 高压侧Qe1= Qe+0.06 Se=3537+0.06×5688.36=3878.3 kvar Se1=( P2e1+ Q2e1)?= (4540.332+3878.302 ) ?=5971.25 Ice1= Se1/(3?×Un)= 5971.25/(1.73×35)=98.62A 答：该总降压变电所高压侧总的计算负荷Pe1=4540.33 kw，Qe1=3878.3 kvar ，Se1=5971.25，Ice1=98.62A 2-21.某车间设有小批量生产冷加工机床电动机40台，总容量152KW，其中较大容量的电动机有10KW 1台、7KW 2台、4.5KW 5台、2.8KW 10台；卫生用通风机6台共6KW。试分别用需要系数法和二项式法求车间的计算负荷。 解：需要系数法：查表A-1可得： 冷加工机床：Kd1=0.2 cosφ1=0.5 tanφ1=1.73 Pc1=0.2×152=30.4KW Qc1=30.4×1.73=52.6KW 通风机组：Kd2=0.8 cosφ2=0.8 tanφ2=0.75 Pc2=0.8×6=4.8KW Qc2=4.8×0.75=3.6KW 车间的计算负荷: Pc=0.9×(30.4+4.8)=31.68KW Qc=0.9×(52.6+4.8)=50.58KW Sc=( Pe+ Qe)=59.68KVA Ice= Se/(3阶Un)=59.68/(1.732×0.38)=90.7A 二项式法: 查表A-1可得： 冷加工机床:b1=0.14 c1=0.4 x1=5 cosφ1=0.5 tanφ1=1.73 (bPe∑)1=0.14×152=21.28KW (cPx)1=0.4×(10+7×2+2×4.5)=13.2KW 通风机组:b2=0.65 c2=0.25 x2=5 cosφ2=0.8 tanφ2=0.75 因为n=6＜2x2 ,取x2=3.则 (bPe∑)2=0.65×6=3.9KW (cPx)2=0.25×3=0.75KW 显然在二组设备中 第一组附加负荷(cPx)1最大 故总计算负荷为： Pc=21.28+3.9+13.2=38.38KW Qc=（21.28×1.73+3.9×0.75+13.2×1.73=62.56Kvar Sc=( Pe+ Qe)=73.4KVA Ic= Se/(3阶Un)=111.55A 2-26 某工厂35kV总降压变电所10kV侧计算负荷为：1#车间720kW+j510kvar; 2#车间580kW+j400kvar; 3# 车间630kW+j490kvar; 4#车间475Kw+j335kvar(α=0.76,β=0.82,忽略线损)。试求： 全厂计算负荷及平均功率因数； 功率因数是否满足供用电规程？若不满足，应补偿到多少？ 若在10kV侧进行固定补偿，应装BW—10.5—16—1型电容器多少台？ 补偿后全厂的计算负荷及平均功率因数。 解： （1） P1=720Kw, Q1=510kvar P2=580Kw, Q2=400kvar P3=630kW, Q3=490 kvar P4=475Kw, Q4=335 kvar 全厂计算负荷：P=kSp*Spc=2164.5kW Q=kSq*SQc=1561.5 kvar cosF=cos(arctanF)=cos(35.88)=0.81 （2） cosF < 0.9 所以不满足，应补偿到0.9 （3） Qcc=Pav(tanF1-tanF2)=394.27 kvar n=Qcc/16=24 ( 4 ) 补偿后 功率因数 cosF=Pav/sav=0.92

合集下载

供配电第五章课后习题答案

供配电第五章课后习题答案

习题解答（五）学习单元一1. 电力变压器的作用是什么？变压器是一种静止的电气设备，是应用电磁感应原理，在频率不变的基础上将电压升高或降低，电力变压器是变电所中最重要的设备，属于变换类设备。

主要作用是传输电能，将电力系统中的电力电压升高或降低，以利于电力的合理输送、分配和使用。

2. 电力变压器的主要技术参数有哪些？（1）额定容量S N.T（kV·A）。

（2）额定电压U N（kV或V）。

（3）额定电流I N(A)。

（4）额定频率f N (Hz)。

（5）阻抗电压U d%。

（6) 空载电流I0%。

（7）空载损耗P0。

（8）短路损耗P d。

（9）额定温升。

（10）冷却方式。

学习单元二1.什么是电力变压器的实际容量？什么是电力变压器的额定容量？电力变压器的额定容量S N.T（kV·A）。

指在额定工作状态下变压器能保证长期输出的容量。

由于变压器的效率很高，所以规定一、二次侧的容量相等。

电力变压器的实际容量是指变压器在实际使用条件（包括实际输出的最大负荷和安装地点的环境温度）下，在不影响变压器的规定使用年限（一般为20年）时所能连续输出的最大视在功率S T，单位是kVA。

2、某工厂变电所有两台SL7-500/10型配电变压器（Yyn0联结）。

试计算这两台变压器（查有关手册得SL7-500/10型变压器的有关数据ΔP0= 1. 08kW，ΔP k=6. 的经济运行的临界负荷。

9kW ， I 0% = 2.1 ，U k % =4。

）解 已知SL7-500/10型配电变压器（Yyn0联结）的有关技术数据: ΔP 0= 1. 08kW ，ΔP k =6.9kW ， I 0% = 2.1 ，U k % =4。

由式（5-14）得var 5.105001001.2100%.00k S I Q T N =⨯=≈∆ 由式（5-15）得var 205001004100%.k S U Q T N k N =⨯=≈∆ 取K q =0.1。

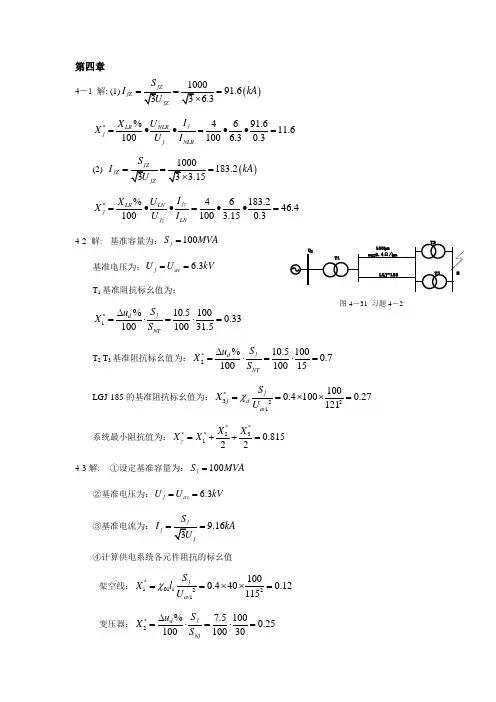

供配电实用技术必做作业二(4-5章答案xin)

供配电实用技术必做作业二(4-5章答案xin)

第四章4－1 解: (1)()91.6jZ S I kA ===*%4691.611.61001006.30.3j N LR LR jjN LRI U X XUI =∙∙=∙∙=(2) ()183.2jZ S I kA ===*%46183.246.41001003.150.3jz LN LR jjzLNI U X XUI =∙∙=∙∙=4-2 解: 基准容量为：100j S M VA =基准电压为： 6.3j av U U kV ==T 1基准阻抗标幺值为：*1%10.51000.3310010031.5j d N TS u XS ∆=⋅=⋅= T 2 T 3基准阻抗标幺值为：*2%10.51000.710010015j d N TS u X S ∆=⋅=⋅= LGJ-185的基准阻抗标幺值为：*32211000.41000.27121j jdav S XU χ==⨯⨯=系统最小阻抗值为：****3210.81522z X X X X =++=4-3解: ①设定基准容量为：100j S M VA =②基准电压为： 6.3j av U U kV ==③基准电流为：9.16j S I kA ==④计算供电系统各元件阻抗的标幺值 架空线：*10112211000.4400.12115j av S X l U χ==⨯⨯=变压器：*2%7.51000.2510010030j d N jS u X S ∆=⋅=⋅= 图4－31 习题4－2电抗器：*3%4 6.39.16 1.221001006.30.3j N LR jNI U X UI χ=⋅⋅=⨯⨯=电缆：*40222221000.080.50.16.3j av S X l U χ==⨯⨯=⑤求电源点至短路点的总阻抗(3)1k 点短路：1***120.37X X X ∑=+=(3)2k 点短路：21****34 1.69XXX X ∑∑=++=⑥求(3)1k 点短路电流的周期分量，冲击电流及有效值 1(3)1*9.1624.760.37j z I I kA X∑===(3)(3)112.5563.13sh z i I kA ==11(3)(3)1.5137.4c z I I kA == 1(3)1*100270.30.37j k S SM V A X∑===∙⑦求(3)2k 点短路电流的周期分量，冲击电流及有效值 2(3)2*9.16 5.421.69j z I I kA X∑===(3)(3)222.5513.82sh z i I kA == (3)(3)221.518.18c z I I kA ==2(3)2*10059.21.69j k S S M V A X∑===∙4-4图4－33题4－4解: ①由题知变压器高压侧断路器的遮断容量为S dn ＝50MV A ，所以设定基准容量为：50j S M V A =（当电源标幺值给出时，设容量基准值与电源相同，电源标幺值为1）②基准电压为： 6.3j av U U kV == ③相应基准电流为：(3)1k点：1 4.58j S I kA ==(3)2k点：272.17j I kA ==④计算供电系统各元件阻抗的标幺值： 1）电源标幺阻抗：1S X *=2) 线路标幺阻抗：r 0=0.54Ω/KM,00.08/KM x =Ω20.082506.36.3X *⨯=⨯=0.2023)变压器标幺阻抗：*3%450101001000.2j d N TS u X S ∆=⋅=⋅=4）低压线路标幺阻抗：00.0035X =Ω/KM 和变压器标幺阻抗相比可以忽略 ⑤短路电流：1）K-1点(3)14.58 3.811.202j K I I X -*∑===KA2) K-2点(3)272.176.4711.202j K I I K AX-*∑===4-5解: 由题知电源最大、最小短路容量已知，相应标幺阻抗未给出，可分别设max 250k S M VA =为基准和m in 198k S M VA =为基准容量。

供配电技术第三版唐志平主编课后答案

供配电技术第三版唐志平主编课后答案

要引进需要系数的概念,即： Pc Kd Pe 。
式中，Kd 为需要系数；Pc 为计算负荷；Pe 为设备容量。 形成该系数的原因有：用电设备的设备容量是指输出容量，它与输入容量之间有一个平 均效率；用电设备不一定满负荷运行,因此引入符合系数 KL；用电设备本身及配电线路有功
率损耗，所以引进一个线路平均效率wL ；用电设备组的所有设备不一定同时运行，故引入
计算负荷是供电设计计算的基本依据。计算符合的确定是否合理，将直接影响到电气设 备和导线电缆的选择是否合理。计算负荷不能定得太大，否则选择的电气设备和导线电缆将 会过大而造成投资和有色金属的 浪费;计算负荷也不能 定得太小，否则选择的 电气设备和导 线电缆将会长期处于过负荷运行，增加电能损耗，产生过热，导致绝缘体过早老化甚至烧毁。
2-12 进行无功功率补偿，提高功率因数，有什么意义？如何确定无功补偿容量？ 答：降低电能损耗, 降低电压损失,提高供电设备利用率。
补偿容量（1）采用固定补偿Qcc Pa（v tgav1－tgav2），式中，Qcc 为补偿容量；Pav 为平均
有功负荷，Pav =αPc 或 Wa/t，Pc 为负荷计算得到的有功计算负荷，α 为有功负荷系数，Wa 为时间 t 内消耗的电能； tgφav1 为补偿前平均功率因数角的正切值；tgφav2 为补偿后平均功 率因数角的正切值；tgφav1－tgφav2 称为补偿率，可用△ qc 表示（2）采用自动补偿 Qcc=Pc（tgφ1 －tgφ2）
附加负荷； tanmax 为最大附加负荷设备组的功率因数角的正切值。
2-8 在接有单相用电设备的三相线路中, 什么情况下可将单相设备与三相设备综合按三相 负荷的计算方法计算确定负荷? 而在什么情况下应进行单相负荷计算?
答: 单相设备应尽可能地均匀分布在三相上,以使三相负荷保持平衡. a: 三相线路中单相设备的总容量不超过三相总容量的 15%时,单相设备可按三相负荷平 衡计算. b: 三相线路中单相设备的总容量超过三相总容量的 15%时,应把单相设备容量换算为等 效三相设备容量,再算出三相等效计算负荷.
实用文档之《供配电技术》唐志平第三版习题答案(全)

实用文档之《供配电技术》唐志平第三版习题答案(全)

第1章 实用文档之"电力系统概论"1-1 什么叫电力系统？为什么要建立电力系统？电力系统是由发电厂、变电所、电力线路和电能用户组成的一个整体。

为了充分利用动力资源，降低发电成本，发电厂往往远离城市和电能用户，因此，这就需要输送和分配电能，将发电厂发出的电能经过升压、输送、降压和分配，送到用户。

1-2 供配电系统由那些部分组成？在什么情况下应设总降压变电所或高压配电所？供配电系统由总降变电所、高压配电所、配电线路、车间变电所和用电设备组成。

总降压变电所是企业电能供应的枢纽。

它将35kV ～110kV 的外部供电电源电压降为6～ 10kV 高压配电电压，供给高压配电所、车间变电所和高压用电设备。

高压配电所集中接受 6～10kV 电压，再分配到附近各车间变电所和高压用电设备。

一般负荷分散、厂区大的大型企业设置高压配电所。

1-3 发电机的额定电压、用电设备的额定电压和变压器额定电压是如何规定的？为什么？用电设备的额定电压等于电力线路的额定电压；发电机的额定电压较电力线路的额定电压要高5%；变压器的一次绕组的额定电压等于发电机的额定电压(升压变压器)或电力线路的额定电压(降压变压器)；二次绕组的额定电压较电力线路的额定电压要高10%或5%(视线路的电压等级或线路长度而定)。

额定电压是能使电气设备长期运行在经济效果最好的电压，它是国家根据经济发展的需要及电力的水平和发展的趋势经过全面技术经济分析后确定的。

1-4 电能的质量指标包括哪些？电能的质量指标是指电压质量、频率质量、供电可靠性。

1-5 什么叫电压偏移，电压波动和闪变？如何计算电压偏移和电压波动？电压偏差是电压偏离额定电压的幅度。

电压波动是指电压的急剧变化。

周期性电压急剧变化引起光源光通量急剧波动而造成人眼视觉不舒适的现象，成为闪变。

电压偏差一般以百分数表示，即%100N NU U U U -∆=⨯，式中%U ∆为电压偏差百分数；U 为实际电压；N U 为额定电压。
