电动助力转向系统1、功能原理汽车电动助力转向（EPS）系统是在机械式转向系统的基础上加装电动机驱动单元构成的。

其主要的是提供助力、改善汽车转向性能、协助驾驶员完成转向操作。

2、组成具体组成原理详细EPS系统由扭矩传感器、车速传感器、电自控制单元（ECU）、助力电动机及减速机构等。

○1扭矩传感器，又称转向传感器，其作用是测定方向盘与转向器之间的相对扭矩，并转化为电信号传递给ECU。

○电动机，其功能是根据ECU的相关指令，输出适宜的转向助力矩，是EPS系统的动力源。

○减速机构，接收电动机的转矩，经减速增矩后传递给转向轴、小齿轮或齿条。

○ECU，是EPS系统的控制中心，根据扭矩传感器和车速传感器的信号进行逻辑分析与计算并发出指令，控制电动机和离合器。

3、基本工作过程汽车转向时，扭矩传感器和车速传感器将检测到的扭矩、方向信号及车速信号传递给ECU，ECU根据扭矩传感器的信号和车速传感器的信号确定电动机扭矩的大小和方向，电动机再通过离合器、减速机构等把此扭矩传递给扭杆，最终起到为驾驶员提供转向助力的效果，使汽车转向更轻便。

车速越低转向助力越大，车速越高转向助力越小。

当车速大于一定值时，取消助力，将直流电动机反接制动，目的是在汽车高速行驶时增加操作方向盘的手感，保证行驶安全。

4、EPS系统的控制方式○助力控制：助力控制是EPS的基本控制模式，包括汽车原地转向助力控制和动态转向助力控制两个方面。

○回正控制：回正控制的目的是使方向盘能够更快、更准地回到中位，避免方向盘产生不必要的抖动。

○阻尼控制：阻尼控制是为了提高汽车高速行驶时的转向稳定性的一种控制模式。

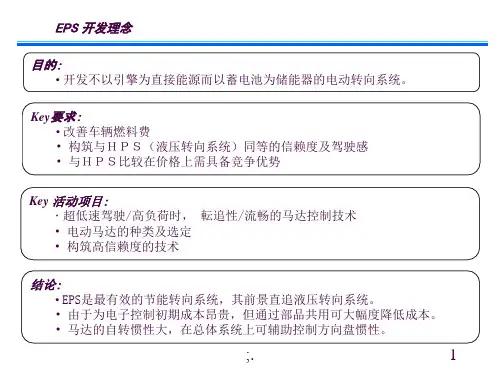

5、EPS的优点○降低了燃油消耗液压动力转向系统需要发动机带动液压油泵，使液压油不停地流动，浪费了部分能量。

相反电动助力转向系统（EPS）仅在需要转向操作时才需要电机提供的能量，该能量可以来自蓄电池，也可来自发动机。

○增强了转向跟随性在电动助力转向系统中，电动助力机与助力机构直接相连可以使其能量直接用于车轮的转向。

电动助力简介■何谓EPS电动转向系统EPS就是英文Electric Power Steering System的缩写,即电动助力转向系统。

电动助力转向系统是汽车转向系统的发展方向。

该系统由电动助力机直接提供转向助力，省去了液压动力转向系统所必需的动力转向油泵、软管、液压油、传送带和装于发动机上的皮带轮，既节省能量，又保护了环境。

另外，还具有调整简单、装配灵活以及在多种状况下都能提供转向助力的特点。

正是有了这些优点，电动助力转向系统作为一种新的转向技术，将挑战大家都非常熟知的、已具有50多年历史的液压转向系统。

驾驶员在操纵方向盘进行转向时，转矩传感器检测到转向盘的转向以及转矩的大小，将电压信号输送到电子控制单元，电子控制单元根据转矩传感器检测到的转距电压信号、转动方向和车速信号等，向电动机控制器发出指令，使电动机输出相应大小和方向的转向助力转矩，从而产生辅助动力。

汽车不转向时，电子控制单元不向电动机控制器发出指令，电动机不工作。

■技术优势1、节能环保由于发动机运转时，液压泵始终处于工作状态，液压转向系统使整个发动机燃油消耗量增加了3％～5％，而EPS以蓄电池为能源，以电机为动力元件，可独立于发动机工作，EPS几乎不直接消耗发动机燃油。

EPS不存在液压动力转向系统的燃油泄漏问题，EPS通过电子控制，对环境几乎没有污染，更降低了油耗。

2、安装方便EPS的主要部件可以配集成在一起，易于布置，与液压动力转向系统相比减少了许多元件，没有液压系统所需要的油泵、油管、压力流量控制阀、储油罐等，元件数目少，装配方便，节约时间。

3、效率高液压动力转向系统效率一般在60%～70%，而EPS的效率较高，可高达90％以上。

4、路感好传统纯液压动力转向系大多采用固定放大倍数，工作驱动力大，但却不能实现汽车在各种车速下驾驶时的轻便性和路感。

而EPS系统的滞后特性可以通过EPS控制器的软件加以补偿，使汽车在各种速度下都能得到满意的转向助力。
