求教三菱的PLC如何在GX软件中进行步进指令的编辑，即FX中的STL指令在GX中是怎么表示的？？？？？？？？？？？？？？？谢了补充：谢了你的回答，但我想问就是那个STL在GX软件中怎么使用？？？？怎么我的那个不能像你的那个图片那个写出来呢？求教！！！！！！！补充：就是这个FX中的STL指令如何在GX软件中使用补充：谢了，就是这样的，呵呵，不过我在Q系列中怎么用这个STL指令呢？（GX软件）谢谢！我来回答回答(2)杨杨 3级 2009-09-21FX系列PLC安排有编号为S0—S999的编程软元件，称为状态器。
状态器可以作为位元件，位组合元件寻址。
可以作为普通辅助继电器使用，但最主要的是作为状态器使用，配合指令编制步进顺控程序FX系列PLC的步进指令为：STL步进接点指令，其功能为接点驱动，标示一个状态的开始，激活其后面的步进程序。
输入方式为：STL S0RET步进返回指令，其功能为步进程序返回，用于一个状态程序段的结尾。
输入方式为：RET步进指令的使用说明1）STL触点是与左侧母线相连的常开触点，某STL触点接通，则对应的状态为活动步；2）与STL触点相连的触点应用LD或LDI指令，只有执行完RET后才返回左侧母线；3）STL触点可直接驱动或通过别的触点驱动Y、M、S、T等元件的线圈；4）由于PLC只执行活动步对应的电路块，所以使用STL指令时允许双线圈输出（顺控程序在不同的步可多次驱动同一线圈）；5) STL触点驱动的电路块中不能使用MC和MCR指令，但可以用CJ指令；6)在中断程序和子程序内，不能使用STL指令。
智仔 8级 2009-09-22补充：。
图 1 取指令与输出指令的使用取指令与输出指令的使用说明：1 ）LD 、LDI 指令既可用于输入左母线相连的触点，也可与ANB 、ORB 指令配合实现块逻辑运算；2 ）LDP 、LDF 指令仅在对应元件有效时维持一个扫描周期的接通。
图3-15 中，当M1 有一个下降沿时，则Y3 只有一个扫描周期为ON 。
3 ）LD 、LDI 、LDP 、LDF 指令的目标元件为X 、Y 、M 、T 、C 、S ；4 ）OUT 指令可以连续使用若干次（相当于线圈并联），对于定时器和计数器，在OUT 指令之后应设置常数K 或数据寄存器。
5 ）OUT 指令目标元件为Y 、M 、T 、C 和S ，但不能用于X 。
FX系列PLC — 触点串联指令（AND/ANI/ANDP/ANDF）（ 1 ）AND （与指令）一个常开触点串联连接指令，完成逻辑“与”运算。
（ 2 ）ANI （与反指令）一个常闭触点串联连接指令，完成逻辑“与非”运算。
（ 3 ）ANDP 上升沿检测串联连接指令。
（ 4 ）ANDF 下降沿检测串联连接指令。
触点串联指令的使用如图 1 所示。
图 1 触点串联指令的使用触点串联指令的使用的使用说明：1 ）AND 、ANI 、ANDP 、ANDF 都指是单个触点串联连接的指令，串联次数没有限制，可反复使用。
2 ）AND 、ANI 、ANDP 、ANDF 的目标元元件为X 、Y 、M 、T 、C 和S 。
3 ）图1 中OUT M101 指令之后通过T1 的触点去驱动Y4 称为连续输出。
FX系列PLC — 触点并联指令（OR/ORI/ORP/ORF）（ 1 ）OR （或指令）用于单个常开触点的并联，实现逻辑“或”运算。
（ 2 ）ORI （或非指令）用于单个常闭触点的并联，实现逻辑“或非”运算。
（ 3 ）ORP 上升沿检测并联连接指令。
（ 4 ）ORF 下降沿检测并联连接指令。
触点并联指令的使用如图 1 所示。
图 1 触点并联指令的使用触点并联指令的使用说明：1 ）OR 、ORI 、ORP 、ORF 指令都是指单个触点的并联，并联触点的左端接到LD 、LDI 、LDP 或LPF 处，右端与前一条指令对应触点的右端相连。

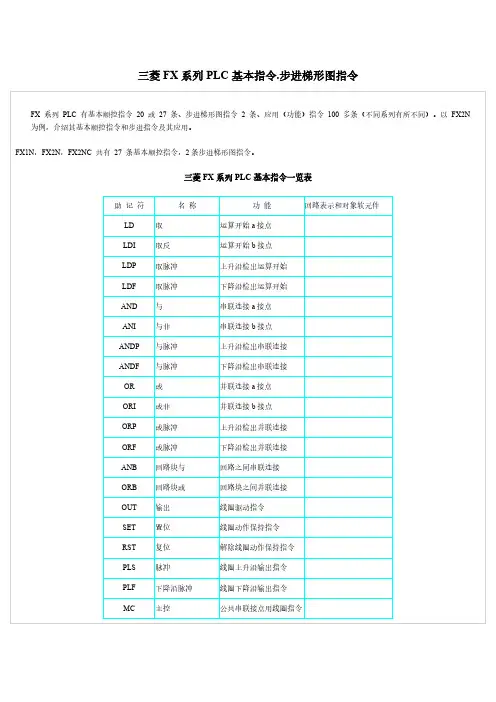

三菱FX系列plc指令集锦1、LD 取一常开触点指令2、LDI 取一常闭触点指令3、AND 串联一常开触点4、ANI 串联一常闭触点5、OR 并一常开触点6、ORI 并一常闭7、ANB 并联回路的“与”运算8、ORB 并联回路的“或”运算9、MPS 累加器结果的进栈堆10、MRD 读取栈内容11、MPP 堆栈移出内容12、PLS 上升沿输出13、PLF 下降沿输出14、LDP 上升沿读入累加器15、LDF 下降沿读入累加器16、ANDP 累加器内容与上升沿“与”运算17、ANDF 累加器内容与下降沿“与运算18、ORP 累加器内容与上升沿“或”运算19、ORF 累加器内容与下降沿“或”运算20、MC 生产主控母线（操作数Y、M）21、MCR 生产主控母线复位指令22、示教式定时设定的应用制定功能指令TTMR（FNC64)注释：“K2”常数0—2设定定时设定值与按键输入时间的比例1）、当K=0时，定时设定与按键输入比例为1:12）、当K=1时，定时设定与按键输入比例为1:103）、当K=2时，定时设定与按键输入比例为1:100TTMR实际改变的是数据寄存器的存储数据，故需要进行示教式设定的定时器必须用数据寄存器D来设定时间。
（精度比较差）23、任意频率的时钟生成M8011（10Ms）M8012（100Ms）M8013（1S）M8014(60S)任意周期时钟脉冲信号可利用STMR指令的特性，通过以下程序生成。
24、高速比较指令（DHSZ）25、高速置位/复位指令（DHSCS/DHSCR）FNC53/FNC54用于计数器的比较与输出的直接控制注释：高速计数器C241为带复位输入（X1)的单相高速输入计数器，使用DHSCS后，只要计数器值达到1000后，y0置1（不受PLC时间的限制），而使用DHSCR后，只要计数值到达2000，就可以使Y0置为0。
26、高速比较指令（DHSZ) FNC 55注释：K1000为比较下限K2000为比较上限27、速度测量(SPD) FNC56(脉冲密度指令）可以计算单位时间内的输入脉冲数，可用于以位置脉冲形式输出的机械装置速度的实时测量。
