电镀硬铬工艺流程、要求及电源特点

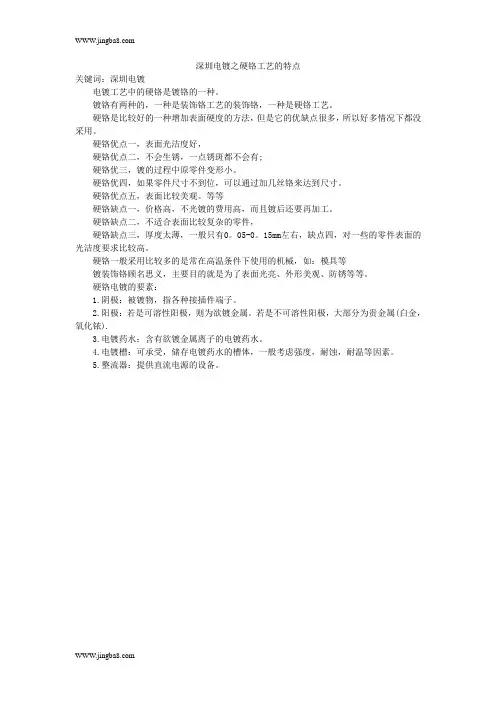

深圳电镀之硬铬工艺的特点
关键词：深圳电镀
电镀工艺中的硬铬是镀铬的一种。

镀铬有两种的，一种是装饰铬工艺的装饰铬，一种是硬铬工艺。

硬铬是比较好的一种增加表面硬度的方法，但是它的优缺点很多，所以好多情况下都没采用。

硬铬优点一，表面光洁度好，
硬铬优点二，不会生锈，一点锈斑都不会有;
硬铬优三，镀的过程中原零件变形小。

硬铬优四，如果零件尺寸不到位，可以通过加几丝铬来达到尺寸。

硬铬优点五，表面比较美观。

等等
硬铬缺点一，价格高，不光镀的费用高，而且镀后还要再加工。

硬铬缺点二，不适合表面比较复杂的零件，
硬铬缺点三，厚度太薄，一般只有0。

05-0。

15mm左右，缺点四，对一些的零件表面的光洁度要求比较高。

硬铬一般采用比较多的是常在高温条件下使用的机械，如：模具等
镀装饰铬顾名思义，主要目的就是为了表面光亮、外形美观、防锈等等。

硬铬电镀的要素：
1.阴极：被镀物，指各种接插件端子。

2.阳极：若是可溶性阳极，则为欲镀金属。

若是不可溶性阳极，大部分为贵金属(白金，氧化铱).
3.电镀药水：含有欲镀金属离子的电镀药水。

4.电镀槽：可承受，储存电镀药水的槽体，一般考虑强度，耐蚀，耐温等因素。

5.整流器：提供直流电源的设备。

电镀铬电镀硬铬一般应用于模具的产品位的表面。

经处理后，模具、工件有如下优点：一、表面平整、光洁、易于脱模，为保证产品之光洁、平整。

二、不会生锈，一点锈斑都不会有。

三、镀的过程中原零件变形小，表层镀铬后可增强硬度（HR65以上），耐高温达500℃、耐腐蚀、防酸、耐磨损。

四、如果零件尺寸不到位，可以通过加几c铬来达到尺寸。

五、根据产品之特点，达到视觉、立体的效果，确保产品的稳定的表面质量。

其他:除了可以镀铬,还可以镀钛,目前国内模具最流行的是镀钛.电镀镍nickel plating主要用作防护装饰性镀层。

镍镀层对铁基体而言，属于阴极性镀层。

其孔隙率高，因此要用镀铜层作底层或采用多层镍电镀。

从普通镀镍溶液中沉积出来的镍镀层不光亮，但容易抛光。

使用某些光亮剂可获得镜面光亮的镍层。

它广泛用于汽车、自行车、钟表、医疗器械、仪器仪表和日用五金等方面。

含有一部分氯化物的硫酸盐-氯化物溶液，称为“瓦特”镍镀液，在生产中应用最广。

nickel (electro)plating;electro nickelling借电化学作用，在黑色金属或有色金属制件表面上沉积一层镍的方法。

可用作表面镀层，但主要用于镀铬打底，防止腐蚀，增加耐磨性、光泽和美观。

广泛应用于机器、仪器、仪表、医疗器械、家庭用具等制造工业。

将制件作阴极，纯镍板阳级，挂入以硫酸镍、氯化钠和硼酸所配成的电解液中，进行电镀。

如果在电镀液中加入萘二磺酸钠、糖精、香豆素、对甲苯磺胺等光亮剂，即可直接获得光亮的镍镀层而不必再抛光。

电镀：电镀(Electroplating)就是利用电解原理在某些金属表面上镀上一薄层其它金属或合金的过程，是利用电解作用使金属或其它材料制件的表面附着一层金属膜的工艺从而起到防止腐蚀,提高耐磨性、导电性、反光性及增进美观等作用。

目录[隐藏]电镀的概念电镀作用电镀原理电镀方式电镀的过程基本如下电镀专业术语电镀锌电镀diàndù电镀的主要用途是什么？1、提高金属制品或者零件的耐蚀性能。

铝及其合金电镀硬铬工艺探讨1 原理铝是一种化学活性很高的活泼金属,它的电极电势很低(Φ=-1.67Ｖ),具有很强的亲氧性。

同时又是一种两性金属,在空气中极易发生钝化,给铝合金电镀带来了困难。

铸造铝合金因有砂眼、起泡等缺陷,在电镀中容易滞留残液和气体,会引起氢脆和镀层脱落等现象。

铝及其合金电镀的关键是镀层与基体金属的结合力问题;而影响结合力的关键是预镀是否合理。

目前常用的工艺有两次浸锌法[3 5]、化学镀镍磷[6 7]、浸锌后镀镍[3]、浸锌后镀锌[8]、磷酸阳极氧化法[4]和盐酸浸蚀法[9]等。

这些工艺的过程大致相近,都是先去除表面的氧化膜,再通过不同方法获得稳定的中间层,最后进行电镀。

稳定的中间层可以防止自然氧化膜的再生,在镀前保护好裸铝表面;同时形成具有超微观、均匀的凹凸结构以及较大的孔体积和较小的电阻;保证在电镀时沉积金属快,晶核形成多,附着好;而且可以避免高硬度的铬层与较软的铝基体直接接触而可能引起开裂和凹陷。

2 铝及铝合金电镀硬铬2.1 工艺流程喷砂处理→碱蚀→水洗→酸蚀→水洗→预镀→水洗→镀铬→水洗→吹干→除氢2.2 主要工序说明2.2.1 喷砂处理一些镀件表面可预先采用喷砂处理,这不仅可以使零件表面获得均匀的粗糙面,而且可以增加铝合金表面的显微硬度,增加电镀的表面积,提高镀层结合力。

喷砂处理可采用干喷或水喷,使用不同目数的玻璃砂,调整喷砂的参数可以获得不同粗糙度的均匀表面。

喷砂后要及时去除表面残留的玻璃砂,以免对后道工序产生影响。

2.2.2 碱蚀除油碱蚀液配方及工艺条件:氢氧化钠50～100ｇ/Ｌ,磷酸三钠30～45ｇ/Ｌ,碳酸钠20～30ｇ/Ｌ,60～80℃,0.5～1.0ｍｉｎ。

此过程可反复操作,但时间要短以防过腐蚀,除油后要用热水和冷水清洗。

有时也可用有机溶剂除油。

2.2.3 酸蚀出光酸蚀液配方及工艺条件:φ(硝酸)=75%,φ(氢氟酸)=25%,室温,3～5ｓ。

其中硝酸和氢氟酸的体积分数可根据镀件中硅的含量作适当调整。

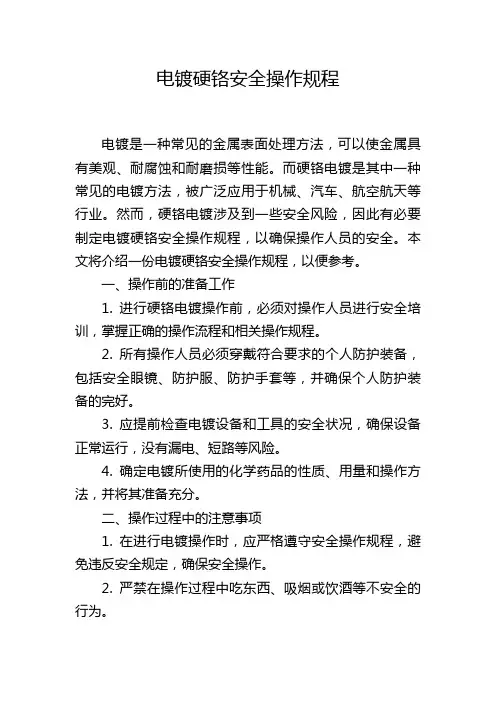

电镀硬铬安全操作规程电镀是一种常见的金属表面处理方法，可以使金属具有美观、耐腐蚀和耐磨损等性能。

而硬铬电镀是其中一种常见的电镀方法，被广泛应用于机械、汽车、航空航天等行业。

然而，硬铬电镀涉及到一些安全风险，因此有必要制定电镀硬铬安全操作规程，以确保操作人员的安全。

本文将介绍一份电镀硬铬安全操作规程，以便参考。

一、操作前的准备工作1. 进行硬铬电镀操作前，必须对操作人员进行安全培训，掌握正确的操作流程和相关操作规程。

2. 所有操作人员必须穿戴符合要求的个人防护装备，包括安全眼镜、防护服、防护手套等，并确保个人防护装备的完好。

3. 应提前检查电镀设备和工具的安全状况，确保设备正常运行，没有漏电、短路等风险。

4. 确定电镀所使用的化学药品的性质、用量和操作方法，并将其准备充分。

二、操作过程中的注意事项1. 在进行电镀操作时，应严格遵守安全操作规程，避免违反安全规定，确保安全操作。

2. 严禁在操作过程中吃东西、吸烟或饮酒等不安全的行为。

3. 严禁操作人员在操作中独自离开操作台，必要时应事先关闭电源，并通知其他人员。

4. 当操作设备和工具时，应注意操作技巧，防止不必要的意外事故发生。

5. 当发现电镀设备或工具有安全隐患时，应及时停止操作，并进行维修或更换设备。

三、电镀废水处理1. 硬铬电镀过程中产生的废水严禁直接排放，必须经过处理后再进行排放。

2. 废水处理应遵循环保要求，采用适当的环保设备和方法进行处理。

3. 废水处理设备应定期维护和保养，确保其正常运行和有效处理废水。

四、事故应急处理1. 在操作过程中，如发生意外事故，应立即停止操作，并及时报告相关人员。

2. 在事故处理过程中，应根据不同的事故类型采取相应的应急措施，保护好自己的安全。

3. 所有操作人员应掌握事故应急知识，包括急救方法、逃生路线等，提前进行培训和演练。

总之，电镀硬铬操作涉及到一些安全风险，因此制定电镀硬铬安全操作规程是非常必要的。

操作人员必须遵守相关操作规程，并穿戴好个人防护装备。

不锈钢电镀硬铬合金工艺不锈钢合金电镀硬铬工艺高钨不锈钢可广泛用于精密的仪器中，特别是在航空产品中作用很大。

高钨不锈钢零件电镀硬铬可提高其硬度、耐磨性、耐腐蚀性等，但易出现漏镀、局部偏薄等缺陷。

本工作采用一些特殊工艺措施来保证航空产品中高钨不锈钢零件电镀硬铬的质量。

1工艺1.1镀铬工艺流程零件→吹湿砂→碱性除油→热水洗→冷水洗→活化→冷水洗→镀铬→除氢。

1.2镀铬前处理(1)吹湿砂高钨不锈钢的化学性质很稳定，不易被活化。

在前处理中采取吹湿砂处理，以活化其表面。

与吹干砂相比，吹湿砂能使高钨不锈钢表面更细，更适合于精密零件，同时还具有污染小的优点。

吹湿砂的零件在清洗后可立刻进行电镀铬，接下来的除油和活化工序可省略，若还要进行其他工序，则在吹干后再进行其他的工序。

(2)除油高钨不锈钢电镀铬前的除油和常规镀铬的除油工艺方法大体相同，可以选用有机溶剂除油、电化学除油、化学除油的方法，零件表面必须清洁至水膜不破。

若采用电化学除油应避免阴极除油以防氢脆发生。

本试验采用的除油方法为：Oakite45～60g/L，50～60℃，10～12min。

(3)活化除油后活化必不可少，以保证电沉积硬铬时具有良好的结合力。

高钨不锈钢的活化在25～30mL/LH2SO4(p=1.84g/cm3) 溶液中进行，室温下浸渍2～5min即可。

1.3电镀硬铬与一般不锈钢材料电镀硬铬相同，在电镀前应对不镀部分进行绝缘保护，零件经前处理后浸入50～60℃的热水中预热，使零件的温度与电镀硬铬镀液的温度趋于一致。

零件应带电人槽，采用阶梯小电流。

阶梯小电流大小因面积不同应作相应的调节，面积小时阶梯小电流应减小，面积大时阶梯小电流应增大。

对形状复杂的零件，所用的阶梯小电流停留时间较长，且停留时间随电流的增大而缩短，效果很好。

调节器盖零件(材料为AMS5616，质量分数为0.17%C，13%Cr，2%Ni，3%W)底平面电镀硬铬时，由于底平面形状(见图1)较为复杂，虽然采用吹湿砂活化表面，但因为电镀过程中零件内腔溶液流通量不足，底平面的活化不够充分，会出现一圈小面积漏镀。

镀硬铬工艺流程反极作用镀硬铬是一种常用的金属表面处理技术，可用于提高金属件的硬度、耐磨性和耐腐蚀性。

其工艺流程主要包括表面处理、精加工、镀硬铬和后处理等步骤。

以下将详细介绍镀硬铬工艺流程的各个环节及其反极作用。

1.表面处理：表面处理是为了清洁和改善金属件表面的粗糙度。

常用的表面处理方法包括打磨、抛光、去毛刺、除锈等。

在这一步骤中，反极作用主要表现为阳极溶解和阳极极化。

-阳极溶解：由于金属表面有不规则的微触点和微缺陷，通过阳极溶解可以去除这些不规则的部分，从而使表面更加光滑和均匀。

-阳极极化：在表面处理过程中，金属会处于阳极状态，此时金属表面会发生电化学反应导致氧化和溶解。

阳极极化的作用是为了提高镀层的粘附力和光亮度。

2.精加工：精加工是为了进一步改善金属件表面的粗糙度和形状。

常用的精加工方法包括研磨、抛光和刮研等。

在这一步骤中，反极作用主要表现为阳极极化和阳极溶解。

-阳极极化：在精加工过程中，金属表面会受到阳极极化的作用，此时金属表面会发生氧化和溶解反应。

阳极极化的作用是为了进一步提高镀层的质量和光亮度。

-阳极溶解：由于金属表面存在微触点和微缺陷，通过阳极溶解可以去除这些不规则的部分，从而使表面更加光滑和均匀。

3.镀硬铬：镀硬铬是将金属件浸泡在含有硬铬离子的电解液中，通过电解沉积硬铬金属在金属件表面来提高其硬度和耐磨性。

-阳极反应：在镀硬铬过程中，金属件处于阳极状态。

阳极反应是指金属表面的离子化，即将金属原子转变为正离子，然后进入电解液中。

-阴极反应：在镀硬铬过程中，金属件处于阴极状态。

阴极反应是指电解液中的硬铬离子还原为金属硬铬，然后沉积在金属件表面，形成一层均匀致密的硬铬镀层。

4.后处理：后处理是为了进一步改善镀层的质量和性能。

常见的后处理方法包括烘干、退火、抛光、喷涂等。

在这一步骤中，反极作用主要表现为阳极极化和阳极溶解。

-阳极极化：在后处理过程中，金属表面会受到阳极极化的作用，这有助于提高镀层的致密性和光亮度。

光轴加工流程镀硬铬流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!光轴加工流程：1. 下料：根据光轴的设计要求，选择合适的材料，并将其切割成所需的长度。

电镀硬铬理论知识一、铬镀层的特性1、铬镀层的物理性能及化学性能铬镀层的颜色为略带浅蓝色的银白色。

铬镀层有良好的特性，例如，硬度高、耐热、耐酸、耐碱、耐硫化物、耐有机酸、顺磁、不变色；铬镀层的摩擦系数低，特别是干摩擦系数在所有金属中是最低的，因此，铬镀层具有很好的耐磨性；铬镀层与橡胶、胶木、塑料等非金属材料黏附力差。

因此，这类材料的模具采用电镀铬后容易脱模，且模具表面粗糙值越小，压制产品的亮度越高、越美观，模具使用寿命也可提高。

2、铬镀层的硬度和应力在正常镀铬工艺条件下，铬镀层硬度为HRC55～HRC65和HV750～HV1200。

电镀铬比由高温冶金法得到的金属铬硬度高得多，最硬的铬镀层可达到刚玉的硬度，比其他的现有电镀层硬度都高。

例如，它是铁、钴和镍硬度的2倍左右。

它的硬度比经过渗碳、渗氮、碳氮共渗、硬化处理的钢以及经过热处理的合金结构钢的硬度都高。

电镀时的氢、外来离子的性质、内应力增加是铬镀层具有高硬度的主要因素。

材料抵抗硬物压入表面的能力叫做硬度。

在测定镀层硬度时，常使用维氏硬度计，可根据镀层厚度只要5～200gf的小压荷使压痕深度达到镀层厚度的1/7～1/10，在镀层断面上测定硬度时，可以针对镀层厚度选择适当的压荷，测度方法相同，测出的硬度误差较小。

加厚铬镀层如果大于100μm时可采用洛氏硬度计，在非工作面上进行测定铬镀层硬度。

这种方法测定时可以直接看出铬镀层的硬度，使用较方便。

在电镀过程中，由于种种原因引起镀层晶体结构的变化，常会使镀层有伸长或缩短的趋势，但因镀层已被固定在基体上，促使镀层处于受力状态，这种作用于镀层单位面积的力称为内应力。

在镀铬过程中应力的产生，主要是电析应力。

铬镀层结合力很好，而在初期电析应力非常大，可以观察到2940Mpa以上的张应力，同时随着镀层的增厚并不会转变成压应力，但这些都不影响铬镀层的结合力。

所以铬镀层结合力差，主要是由于基体表面清洁工作没有做好，而电析应力不是导致结合力差的原因。

硬铬电镀工艺及配方
硬铬电镀是一种常用的金属表面处理技术，通过在金属表面形成一层硬度高、耐磨、耐腐蚀的铬层，提高金属零件的使用寿命和表面硬度。

下面是硬铬电镀的一般工艺及配方：
硬铬电镀工艺步骤：
1. 预处理：包括清洗、除油、除锈等工艺，将金属表面清洁干净。

2. 酸洗：使用酸性溶液进行酸洗处理，去除金属表面的氧化物、锈蚀物等。

3. 洗净：将酸洗后的金属件用水洗净，去除酸性溶液残留。

4. 镀前处理：涂覆一层具有良好附着力的镀前涂料，增加镀层和基材的结合强度。

5. 镀层：在镀液中进行电镀，将金属离子还原成金属进行沉积，形成硬铬镀层。

6. 洗净：将镀后的金属件进行清洗，除去镀液残留。

7. 补漆/整理：根据需要进行表面修整和涂漆。

硬铬电镀配方一般包括以下成分：
1. 铬酸铂：作为主要的阳极材料，提供镀层的铬离子。

2. 硫酸：用于调节镀液的酸碱度和电导率。

3. 三氯化铵：作为提供氯离子的源料，对镀层的质量有影响。

4. 氟化物：用于调节镀液的结晶性，影响镀层的硬度和光泽度。

5. 表面活性剂：用于改善涂覆的均匀性和降低气泡生成。

需要注意的是，硬铬电镀的具体配方和工艺参数会根据不同的材料和镀层要求而有所不同，以上仅为一般情况的概述。

高速镀硬铬典型工艺流程本标准规定了镀硬铬的电镀工艺及要求和注意事项。

本标准适用于以下机械零件的镀铬：a）为了提高耐磨性；b）延长使用寿命；c）修复磨损零件尺寸。

2溶液的配制2．1先将计量好的铬酐溶解于镀槽中，为便于溶解将水加热至45℃～60℃，加水至所需容积，取样分析。

后再添加硫酸。

2．2在溶液温度为50℃～60℃，阴极电流密度为5 A/dm～10 A dm条件下，通电处理4 h～6 h，阴极用薄钢板、阳极用铅板，阴极面积∶阳极面积＝5∶1。

3工艺流程表1工艺流程图槽液成份工工序名称序去油除锈硫酸1（一步法）234清洗预热冷水槽流动水槽热水槽耐酸槽Dw水流动水2 min～热水180～5镀铬槽硫酸6镀铬三价铬回收槽洗72级提动数次89清洗3级流动水槽干燥去氢烘箱流动水180～220逐步升温至1-2 h回收槽1～2化学纯100：130～45视厚度而定铬酐22050～6030～7010 s～60 s55～603 min提动数次工业纯2004～5≥603-5min（去净为止）工具设备及材料牌号数量g/l℃120～温度工作条件电流密度(DkA/dm)3 min～5222时间4要求及注意事项：4．1要求镀硬铬的零件表面粗糙度等级大于6.3，以便保证表面质量。

4．2除油去锈后，零件表面不得有可见的油膜与锈斑，否则应适当延长时间，以去净为止，但应防止浸入时间过长，以免损坏零件。

处理后零件表面若有黑色挂灰，必须刷干净。

4．3局部镀铬零件，镀前应将不镀部分进行绝缘处理。

4．4挂具与零件应接牢，导电良好，挂置方法应适当。

5检验镀层表面应为白亮色略带蓝，边沿有烤焦起泡或者没有镀上均为不合格。

高速电镀硬铬镀铬添加剂dw-032采用抗铬酸氧化的新材料，分解产物夹杂在镀层内，对镀液没有副作用，属于世界上最好的绿色环保镀铬添加剂。

比普通镀铬硬度增加300HV，耐磨性提高3倍，深度能力提高5倍，分散能力更佳，赫尔槽试片，镀铬层完全覆盖，全光亮。

高速硬铬电镀工艺特点：工作在非常高旳阴极效率减边沿积聚工作在高电流密度好公差杂质旳长处：高铬沉积速率减后需要磨板需要减少电镀时间易于操作和维护高效镀铬溶液众所周知，镀铬旳电流效率在电镀中是最低旳，一般只有13％左右，因此如何提高电流效率始终是电镀工作者追求旳目旳。

提高电流效率就意味着节省用电，从而可减少生产成本。

高效镀铬多是在镀铬溶液中引入卤族元素和某些有机添加剂来达到旳。

随着对镀铬添加剂研究工作旳逐渐进一步，原先电镀工作者觉得有机添加剂加到镀铬溶液中去是不合适旳。

这是由于铬酸是强氧化性旳酸，浓度和温度又如此之高，有机添加剂在这样强氧化性介质中是难以存在旳，也就是不久就会氧化变得乌有；但实践成果大不同样：某些有机化合物在这样强氧化性旳铬酸溶液中能长期存在，并显得非常稳定，从而使镀铬工艺改革进入到一种"山穷水尽疑无路，柳暗花明又一村"旳新境界!如瑞士专利CH673845A5，论述了一种混合有机酸构成旳添加剂，此添加剂含丙酸、乳酸、戊酸、丹宁酸、新戊基乙二醇、苯磺酸、8一羟基喹啉、对苯二酚、4一甲苯基磺酰胺和六氟磺酸等，加入量为l5g／L左右，镀液温度在63℃、阴极电流密度在150A／dm2旳条件下，电镀时间25min，镀层厚度达到75μm，即每分钟可沉积3μm，镀层硬度为H Vl350，并有广阔旳电流密度范畴。

这种镀液旳阴极电流效率可达28％～48％，但问题是这种镀液是含氟旳，对铅阳极和低电流密度区旳镀件有腐蚀作用。

也有将低碳链旳烷基磺酸及其盐类作为镀铬旳添加剂，研究所用旳镀液和工艺条件为：铬酐200～300g／L硫酸2～3g／L硼酸l～l0g／L低碳烷基磺酸l～5g／L镀液温度55～65℃，容许使用旳电流密度在20～80A／dm2旳。

在此条件下，所得到旳镀铬层外观平滑光亮，显微硬度不小于HVll00。

根据所使用旳烷基磺酸盐分子中硫与碳旳原子数之比不同，镀液旳阴极电流效率也不同样。

HA -Ⅱ硬铬电镀工艺一 特点1、高阴极电流效率，可达22~27%。

2、高沉积速度，一般是传统镀铬的2~3倍。

3、不会腐蚀阴极低电流密度区的底材。

4、镀层平滑，细致青亮。

5、高镀层硬度达HV900~1200。

6、高微裂纹数达1000条/寸。

7、镀层厚度均匀，有良好的分散能力。

8、镀液维护容易，控制简单。

9、无固体添加之铬尘和溅水现象。

10、无阳极腐败蚀，勿须使用特殊阳极。

11、一次可镀1000微米超厚镀层。

三、镀液的配制1、按上表所需的HA —ⅡQ 加入镀槽中。

2、添加去离子水，至所需之液位高度。

3、加热至55~60℃。

4、分析硫酸浓度，并调整至工艺规范。

5、电解4~6小时。

6、开始作业。

注：沉积速率会随温度降低而稍微上升，但是光亮范围会相对变窄。

五、转缸与前处理由一般传统的硬铬镀液转为HA—Ⅱ的程序非常简单，只须将镀液送交本公司化验，经确定无机杂质不超过7.5克/升，同时不含氟化物、稀土，则本公司将协助客户将镀液转成HA－Ⅱ之工艺。

HA—Ⅱ之前处理与一般传统硬铬电镀相同，无需经过特殊程序的处理。

六、设备镀槽（缸）：铁槽内衬软式PVC槽衬或其他认可材料如Koroseal均可。

阳极：含7%锡的铅阳极，其他如铅锡、铅锑阳极亦可使用。

整流器：输出功率须可达到9~15伏特较为适当，同时输出电流之波纹应在5%以下。

温度控制：热交换器或冷却盘管，建议使用钛管或金属管披覆铁弗龙（Teflon）或碳氟化物（PVDF）为佳。

循环搅拌：良好的镀液循环，可促进镀液中化学成分和热分布均匀，循环过滤机材料建议使用不锈钢或适当的防腐蚀塑料。

七、添加剂的作用与补给HA—Ⅱ（补）以每1000安培小时8~10毫升补加，溶液蒸发量大，带出量大补加偏高，反之偏低。

铬酸以每1000安培小时添加120~150克.。

电镀铬工艺流程电镀铬工艺流程电镀铬是一种将铬金属电镀在物体表面的工艺，可以提供物体优雅的外观和更强的耐腐蚀性。

下面将介绍一种常见的电镀铬工艺流程。

首先，准备工作。

工作区域应保持干净整洁，工具和材料应得到妥善保管。

检查设备和电镀槽是否正常，准备好所需的化学品、电镀液和酸碱溶液。

同时，要确保工作人员佩戴好防护设备，如手套、口罩和护目镜。

第二，对待电镀件。

将待电镀的物体进行清洗，可以使用溶剂去除油污和杂质。

然后，对表面进行喷砂，以增加粗糙度，提高附着力。

之后，使用酸性溶液或碱性溶液进行酸碱处理，去除氧化层和表面杂质。

最后，再次清洗物体，确保表面完全清洁。

第三，制备镀液。

根据电镀铬的要求，将所需的化学品和添加剂加入镀液中。

通常，镀液中包含硫酸铬、硫酸和其他添加剂。

这些添加剂可以调节温度、pH值和电流密度，以控制电镀过程。

第四，进行电镀。

将待电镀的物体悬挂在电镀槽中，确保适当的距离，并使物体与阳极连接。

调整电流密度和运行时间，根据要求进行电镀。

在电镀过程中，物体会逐渐转变为铬金属，形成一层均匀、光滑的镀层。

第五，检验和修整。

在电镀完成后，将物体取出并进行检验。

检查镀层的外观和质量，并使用化学分析仪器确定厚度和成分。

如果需要，可以对镀层进行修整，如削尖、打磨和抛光，以达到最终要求。

最后，完成包装和记录。

将电镀件进行包装，以防止划伤和损坏。

同时，制作电镀记录，包括电镀时间、温度、电流密度和化学品使用情况等信息，用于追溯和质量管理。

总结起来，电镀铬是一种复杂的工艺流程，需要严格按照要求进行操作和控制。

只有确保每个步骤的准确性和稳定性，才能获得理想的电镀效果。

这样，不仅可以提供物体优雅的外观，还可以提高其耐腐蚀性和使用寿命，满足各种行业的需求。
