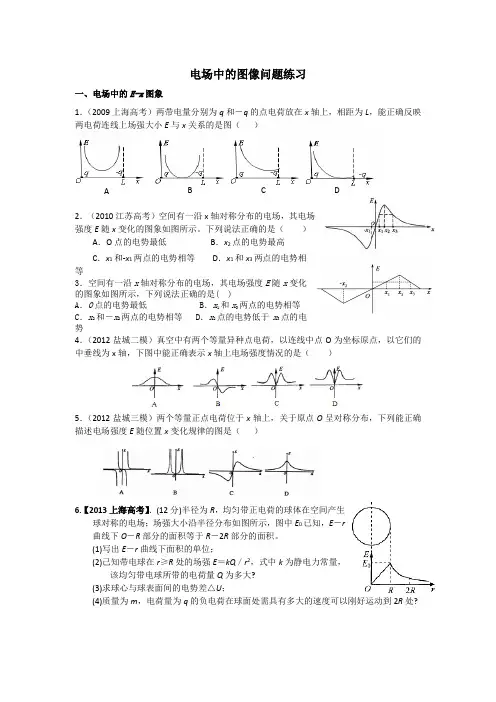

电场中的图像问题练习一、电场中的E-x图象1．（2009上海高考）两带电量分别为q和－q的点电荷放在x轴上，相距为L，能正确反映两电荷连线上场强大小E与x关系的是图（）A B C D2．（2010江苏高考）空间有一沿x轴对称分布的电场，其电场强度E随x变化的图象如图所示。

下列说法正确的是（）A．O点的电势最低B．x2点的电势最高C．x1和-x1两点的电势相等D．x1和x3两点的电势相等3．空间有一沿x轴对称分布的电场，其电场强度E随x变化的图象如图所示，下列说法正确的是( )A．O点的电势最低 B．x1和x3两点的电势相等C．x2和－x2两点的电势相等 D．x2点的电势低于x3点的电势4．（2012盐城二模）真空中有两个等量异种点电荷，以连线中点O为坐标原点，以它们的中垂线为x轴，下图中能正确表示x轴上电场强度情况的是（）5．（2012盐城三模）两个等量正点电荷位于x轴上，关于原点O呈对称分布，下列能正确描述电场强度E随位置x变化规律的图是（）6.【2013上海高考】．(12分)半径为R，均匀带正电荷的球体在空间产生球对称的电场；场强大小沿半径分布如图所示，图中E0已知，E－r曲线下O－R部分的面积等于R－2R部分的面积。

(1)写出E－r曲线下面积的单位；(2)己知带电球在r≥R处的场强E＝kQ／r2，式中k为静电力常量，该均匀带电球所带的电荷量Q为多大?(3)求球心与球表面间的电势差△U；(4)质量为m，电荷量为q的负电荷在球面处需具有多大的速度可以刚好运动到2R处?二、电场中的φ-x图象7．有一静电场，其电场强度方向平行于x轴．其电势φ随坐标x的改变而变化，变化的图线如图1所示，则图2中正确表示该静电场的场强E随x变化的图线是(设场强沿x轴正方向时取正值)( )图1图28．（苏锡常镇2012二模）某静电场中的一条电场线与x轴重合，其电势的变化规律如图所示。

在O点由静止释放一电子，电子仅受电场力的作用，则在- x0～x0区间内（）A．该静电场是匀强电场B．该静电场是非匀强电场C．电子将沿x轴正方向运动，加速度逐渐减小D．电子将沿x轴正方向运动，加速度逐渐增大9．如图甲所示，一条电场线与Ox轴重合，取O点电势为零，Ox方向上各点的电势φ随x变化的情况如图乙所示，若在O点由静止释放一电子，电子仅受电场力的作用，则( )A．电子将沿Ox方向运动 B．电子的电势能将增大C．电子运动的加速度恒定 D．电子运动的加速度先减小后增大10．（2011上海高考）两个等量异种点电荷位于x轴上，相对原点对称分布，正确描述电势φ随位置x变化规律的是图（）11．（2009江苏高考）空间某一静电场的电势 在x轴上分布如图所示，x轴上两点B、C 点电场强度在x方向上的分量分别是E B x、E C x，下列说法中正确的有（）A．E B x的大小大于E C x的大小B．E B x的方向沿x轴正方向C．电荷在O点受到的电场力在x方向上的分量最大D．负电荷沿x轴从B移到C的过程中，电场力先做正功，后做负功12.．两电荷量分别为q1和q2的点电荷放在x轴上的O、M两点，两电荷连线上各点电势φ随x变化的关系如图所示，其中A、N两点的电势为零，ND段中C点电势最高，则（）A．C点的电场强度大小为零B．A点的电场强度大小为零C．NC间场强方向向x轴正方向D．将一负点电荷从N点移到D点，电场力先做负功后做正功13．真空中有一半径为r 0的带电金属球壳，通过其球心的一直线上各点的电势φ分布如图，r 表示该直线上某点到球心的距离，r 1、r 2分别是该直线上A 、B 两点离球心的距离.下列说法中正确的是( )A ．A 点的电势低于B 点的电势 B ．A 点的电场强度方向由A 指向BC ．A 点的电场强度小于B 点的电场强度D ．正电荷沿直线从A 移到B 的过程中，电场力做负功14．(2012淮安模拟)空间某一静电场的电势φ在x 轴上分布如图所示，A 、B 、C 、D 是x 轴上的四点，电场强度在x 轴方向上的分量大小分别是E A 、E B 、E C 、E D ，则( )A ．E A ＜EB B ．EC ＜E DC ．A 、D 两点在x 轴方向上的场强方向相反D ．同一负点电荷在A 点时的电势能小于在B 点时的电势能15（2012年5月云南昆明检测）某静电场中x 轴上的电势随x 坐标变化的图象如图所示，φ－x 图象关于φ轴对称，a 、b 两点到O 点的距离相等。

高二物理3-1电场： 一：电场力的性质一、对应题型题组►题组1 电场强度的概念及计算1．下列关于电场强度的两个表达式E ＝F /q 和E ＝kQ /r 2的叙述，正确的是( )A ．E ＝F /q 是电场强度的定义式，F 是放入电场中的电荷所受的力，q 是产生电场的电荷的电荷量B ．E ＝F /q 是电场强度的定义式，F 是放入电场中电荷所受的电场力，q 是放入电场中电荷的电荷量，它适用于任何电场C ．E ＝kQ /r 2是点电荷场强的计算式，Q 是产生电场的电荷的电荷量，它不适用于匀强电场D ．从点电荷场强计算式分析库仑定律的表达式F ＝k q 1q 2r 2，式kq 2r2是点电荷q 2产生的电场在点电荷q 1处的场强大小，而kq 1r2是点电荷q 1产生的电场在q 2处场强的大小2．如图1所示，真空中O 点有一点电荷，在它产生的电场中有a 、b 两点，a 点的场强大小为E a ，方向与ab 连线成60°角，b 点的场强大小为E b ，方向与ab 连线成30°角．关于a 、b 两点场强大小E a 、E b 的关系，以下结论正确的是( )图1A ．E a ＝33E b B ．E a ＝13E b C ．E a ＝3E b D ．E a ＝3E b 3．如图2甲所示，在x 轴上有一个点电荷Q (图中未画出)，O 、A 、B 为轴上三点，放在A 、B 两点的试探电荷受到的电场力跟试探电荷所带电荷量的关系如图乙所示，则( )图2A ．A 点的电场强度大小为2×103 N/CB ．B 点的电场强度大小为2×103 N/C C ．点电荷Q 在A 、B 之间D ．点电荷Q 在A 、O 之间 ►题组2 电场强度的矢量合成问题4．用电场线能很直观、很方便地比较电场中各点场强的强弱．如图3甲是等量异种点电荷形成电场的电场线，图乙是场中的一些点：O 是电荷连线的中点，E 、F 是连线中垂线上相对O 对称的两点，B 、C 和A 、D 也相对O 对称．则( )图3A ．B 、C 两点场强大小和方向都相同 B ．A 、D 两点场强大小相等，方向相反 C ．E 、O 、F 三点比较，O 点场强最强 D ．B 、O 、C 三点比较，O 点场强最弱5．如图4所示，A 、B 、C 、D 、E 是半径为r 的圆周上等间距的五个点，在这些点上各固定一个点电荷，除A 点处的电荷量为－q 外，其余各点处的电荷量均为＋q ，则圆心O 处（ ）图4A ．场强大小为kq r 2，方向沿OA 方向B ．场强大小为kqr 2，方向沿AO 方向C ．场强大小为2kq r 2，方向沿OA 方向D ．场强大小为2kqr2，方向沿AO 方向6．图5中边长为a 的正三角形ABC 的三个顶点分别固定三个点电荷＋q 、＋q 、－q ，则该三角形中心O 点处的场强为( )图5A.6kq a 2，方向由C 指向OB.6kqa 2，方向由O 指向C C.3kq a 2，方向由C 指向O D.3kqa2，方向由O 指向C 7．在电场强度为E 的匀强电场中，取O 点为圆心，r 为半径作一圆周，在O 点固定一电荷量为＋Q 的点电荷，a 、b 、c 、d 为相互垂直的两条直线和圆周的交点．当把一检验电荷＋q 放在d 点恰好平衡(如图6所示，不计重力)．问：图6(1)匀强电场电场强度E 的大小、方向如何？(2)检验电荷＋q 放在点c 时，受力F c 的大小、方向如何？(3)检验电荷＋q放在点b时，受力F b的大小、方向如何？►题组3应用动力学和功能观点分析带电体的运动问题8．在真空中上、下两个区域均有竖直向下的匀强电场，其电场线分布如图7所示．有一带负电的微粒，从上边区域沿平行电场线方向以速度v0匀速下落，并进入下边区域(该区域的电场足够广)，在如图所示的速度—时间图象中，符合粒子在电场内运动情况的是(以v0方向为正方向)()图79．一根长为l的丝线吊着一质量为m，带电荷量为q的小球静止在水平向右的匀强电场中，如图所示，丝线与竖直方向成37°角，现突然将该电场方向变为竖直向下且大小不变，不考虑因电场的改变而带来的其他影响(重力加速度为g，cos 37°＝0.8，sin 37°＝0.6)，求：(1)匀强电场的电场强度的大小；(2)小球经过最低点时丝线的拉力．10．如图所示，将光滑绝缘的细圆管弯成半径为R的半圆形，固定在竖直面内，管口B、C的连线水平．质量为m 的带正电小球从B 点正上方的A 点自由下落，A 、B 两点间距离为4R .从小球(小球直径小于细圆管直径)进入管口开始，整个空间中突然加上一个斜向左上方的匀强电场，小球所受电场力在竖直方向上的分力方向向上，大小与重力相等，结果小球从管口C 处离开圆管后，又能经过A 点．设小球运动过程中电荷量没有改变，重力加速度为g ，求：(1)小球到达B 点时的速度大小； (2)小球受到的电场力大小；(3)小球经过管口C 处时对圆管壁的压力．二、高考模拟题组 高考题组1．(2013·全国新课标Ⅰ·15)如图，一半径为R 的圆盘上均匀分布着电荷量为Q 的电荷，在垂直于圆盘且过圆心c 的轴线上有a 、b 、d 三个点，a 和b 、b 和c 、 c 和d 间的距离均为R ，在a 点处有一电荷量为q (q >0)的固定点电荷．已知b 点处的场强为零，则d 点处场强的大小为(k 为静电力常量)( ) A ．k 3q R 2 B ．k 10q9R 2 C ．k Q ＋q R 2 D ．k 9Q ＋q 9R 2模拟题组2．如图所示，可视为质点的三物块A 、B 、C 放在倾角为30°的固定斜面上，物块与斜面间的动摩擦因数μ＝2345，A与B 紧靠在一起，C 紧靠在固定挡板上，三物块的质量分别为m A ＝0.60 kg ，m B ＝0.30 kg ，m C ＝0.50 kg ，其中A 不带电，B 、C 均带正电，且q C ＝1.0×10－5 C ，开始时三个物块均能保持静止且与斜面间均无摩擦力作用，B 、C 间相距L ＝1.0 m ．现给A 施加一平行于斜面向上的力F ，使A 在斜面上做加速度a ＝1.0 m/s 2的匀加速直线运动，假定斜面足够长．已知静电力常量k ＝9.0×109 N·m 2/C 2，g ＝10 m/s 2.求： (1)B 物块的带电量q B ；(2)A 、B 运动多长距离后开始分离．3．如图所示，绝缘光滑水平轨道AB的B端与处于竖直平面内的四分之一圆弧形粗糙绝缘轨道BC平滑连接，圆弧的半径R＝0.40 m．在轨道所在空间存在水平向右的匀强电场，电场强度E＝1.0×104N/C.现有一质量m＝0.10 kg 的带电体(可视为质点)放在水平轨道上与B端距离s＝1.0 m的位置，由于受到电场力的作用带电体由静止开始运动，当运动到圆弧形轨道的C端时，速度恰好为零．已知带电体所带电荷量q＝8.0×10－5 C，求：(1)带电体运动到圆弧形轨道的B端时对圆弧轨道的压力；(2)带电体沿圆弧形轨道从B端运动到C端的过程中，摩擦力做的功．二、电场能的性质一、对应题型题组►题组1对电势、电势差、等势面、电势能的理解1．如图1所示，a、b、c为电场中同一条电场线上的三点，其中c为ab的中点．已知a、b两点的电势分别为φa＝3 V，φb＝9 V，则下列叙述正确的是()图1A．该电场在c点处的电势一定为6 V B．a点处的场强E a一定小于b点处的场强E bC．正电荷从a点运动到b点的过程中电势能一定增大D．正电荷只受电场力作用从a点运动到b点的过程中动能一定增大2．一带正电粒子仅在电场力作用下从A点经B、C运动到D点，其v－t图象如图2所示，则下列说法中正确的是()图2A．A处的电场强度一定大于B处的电场强度B．粒子在A处的电势能一定大于在B处的电势能C．CD间各点电场强度和电势都为零D．A、B两点的电势差大于CB两点间的电势差3．如图3所示，在某电场中画出了三条电场线，C点是A、B连线的中点．已知A点的电势φA＝30 V，B点的电势φB＝－10 V，则C点的电势()图3A．φC＝10 V B．φC>10 VC．φC<10 V D．上述选项都不正确►题组2对电场力做功与电势能变化关系的考查4．如图4所示，将带正电的甲球放在不带电的乙球左侧，两球在空间形成了稳定的静电场，实线为电场线，虚线为等势线．A、B两点与两球球心连线位于同一直线上，C、D两点关于直线AB对称，则()图4A．A点和B点的电势相同B．C点和D点的电场强度相同C．正电荷从A点移至B点，电场力做正功D．负电荷从C点移至D点，电势能增大5．如图5所示，有四个等量异种电荷，放在正方形的四个顶点处．A、B、C、D为正方形四个边的中点，O为正方形的中心，下列说法中正确的是()图5A．A、B、C、D四个点的电场强度相同B．O点电场强度等于零C．将一带正电的试探电荷匀速从B点沿直线移动到D点，电场力做功为零D．将一带正电的试探电荷匀速从A点沿直线移动到C点，试探电荷具有的电势能增大6．如图6所示，在等量异种电荷形成的电场中，画一正方形ABCD，对角线AC与两点电荷连线重合，两对角线交点O恰为电荷连线的中点．下列说法中正确的是()图6A．A点的电场强度等于B点的电场强度B ．B 、D 两点的电场强度及电势均相同C ．一电子由B 点沿B →C →D 路径移至D 点，电势能先增大后减小 D ．一电子由C 点沿C →O →A 路径移至A 点，电场力对其先做负功后做正功 ►题组3 关于粒子在电场中运动问题的分析7．如图7所示，实线表示电场线，虚线表示只受电场力作用的带电粒子的运动轨迹．粒子先经过M 点，再经过N 点．可以判定( )图7A ．粒子在M 点受到的电场力大于在N 点受到的电场力B ．M 点的电势高于N 点的电势C ．粒子带正电D ．粒子在M 点的动能大于在N 点的动能 8．如图8所示，虚线a 、b 、c 代表电场中的三个等势面，相邻等势面之间的电势差相等，即U ab ＝U bc ，实线为一带正电的质点仅在电场力作用下通过该区域时的运动轨迹，P 、Q 是这条轨迹上的两点，据此可知( )图8A ．三个等势面中，a 的电势最高B ．带电质点通过P 点时电势能较大C ．带电质点通过P 点时的动能较大D ．带电质点通过P 点时的加速度较大 ►题组4 关于电场中功能关系的应用9．如图9所示，MPQO 为有界的竖直向下的匀强电场，电场强度为E ，ACB 为光滑固定的半圆形轨道，轨道半径为R ，A 、B 为圆水平直径的两个端点，AC 为14圆弧．一个质量为m ，电荷量为－q 的带电小球，从A 点正上方高为H 处由静止释放，并从A 点沿切线进入半圆轨道．不计空气阻力及一切能量损失，关于带电小球的运动情况，下列说法正确的是( )图9A ．小球一定能从B 点离开轨道 B ．小球在AC 部分可能做匀速圆周运动C ．若小球能从B 点离开，上升的高度一定小于HD ．小球到达C 点的速度可能为零10．如图10所示，在绝缘光滑水平面的上方存在着水平方向的匀强电场．现有一个质量m ＝2.0×10－3 kg 、电荷量q＝2.0×10－6 C 的带正电的物体(可视为质点)，从O 点开始以一定的水平初速度向右做直线运动，其位移随时间的变化规律为x ＝6.0t －10t 2，式中x 的单位为m ，t 的单位为s.不计空气阻力，取g ＝10 m/s 2.求：图10(1)匀强电场的场强大小和方向．(2)带电物体在0～0.5 s 内电势能的变化量．11．如图11所示，在足够长的光滑绝缘水平直线轨道上方的P 点，固定一电荷量为＋Q 的点电荷．一质量为m 、带电荷量为＋q 的物块(可视为质点)，从轨道上的A 点以初速度v 0沿轨道向右运动，当运动到P 点正下方B 点时速度为v .已知点电荷产生的电场在A 点的电势为φ(取无穷远处电势为零)，P 到物块的重心竖直距离为h ，P 、A 连线与水平轨道的夹角为60°，试求：图11(1)物块在A 点时受到轨道的支持力大小； (2)点电荷＋Q 产生的电场在B 点的电势．二高考模拟题组 高考题组1．(2013·山东·19)如图所示，在x 轴上相距为L 的两点固定两个等量异种点电荷＋Q 、－Q ，虚线是以＋Q 所在点为圆心、L2为半径的圆，a 、b 、c 、d 是圆上的四个点，其中a 、c 两点在x 轴上，b 、d 两点关于x 轴对称．下列判断正确的是( ) A ．b 、d 两点处的电势相同 B ．四个点中c 点处的电势最低C ．b 、d 两点处的电场强度相同D ．将一试探电荷＋q 沿圆周由a 点移至c 点，＋q 的电势能减小2．(2013·天津·6)两个带等量正电的点电荷，固定在图中P、Q两点，MN为PQ连线的中垂线，交PQ于O点，A为MN上的一点．一带负电的试探电荷q，从A点由静止释放，只在静电力作用下运动，取无限远处的电势为零，则()A．q由A向O的运动是匀加速直线运动B．q由A向O运动的过程电势能逐渐减小C．q运动到O点时的动能最大D．q运动到O点时电势能为零模拟题组3．如图14所示，A、B为两个等量正点电荷，O为A、B连线的中点．以O为坐标原点、垂直AB向右为正方向建立Ox轴．在x轴上各点的电势φ(取无穷远处电势为零)和电场强度E的大小随坐标x的变化关系，下列说法正确的是()图14A．电势φ随坐标x的增大而减小B．电势φ随坐标x的增大而先增大后减小C．电场强度E的大小随坐标x的增大而减小D．电场强度E的大小随坐标x的增大先增大后减小4．有一个大塑料圆环固定在水平面上，以圆环圆心为坐标原点建立平面直角坐标系．其上面套有两个带电小环1和小环2，小环2固定在半圆环ACB上某点(图中未画出)，小环1原来在A点．现让小环1逆时针从A点转到B点(如图15a)，在该过程中坐标原点O处的电场强度沿x轴方向的分量E x随θ变化的情况如图b所示，沿y轴方向的分量E y随θ变化的情况如图c所示，则下列说法正确的是()图15A．小环2可能在A、C间的某点B．小环1带负电，小环2带正电C．小环1在转动过程中，电势能先减小后增大D．坐标原点O处的电势一直为零参考答案一、电场力的性质1答案 BCD 解析 公式E ＝F /q 是电场强度的定义式，适用于任何电场．E ＝kQr 2是点电荷场强的计算公式，只适用于点电荷电场，库仑定律公式F ＝k q 1q 2r 2可以看成q 1在q 2处产生的电场强度E 1＝kq 1r2对q 2的作用力，故A 错误，B 、C 、D 正确．2答案 D 解析 由题图可知，r b ＝3r a ，再由E ＝kQ r2可知，E a E b ＝r 2br 2a ＝31，故D 正确．3答案 AC 解析 对于电场中任意一点而言，放在该处的试探电荷的电荷量q 不同，其受到的电场力F 的大小也不同，但比值Fq 是相同的，即该处的电场强度不变．所以F －q 图象是一条过原点的直线，斜率越大则场强越大．由题图可知A 点的电场强度E A ＝2×103 N/C ，B 点的电场强度E B ＝0.5×103 N/C ，A 正确，B 错误．A 、B 两点放正、负不同的电荷，受力方向总为正，说明A 、B 的场强方向相反，点电荷Q 只能在A 、B 之间，C 正确．4答案 ACD 解析 由等量异种点电荷的电场线分布规律可知选项A 、C 、D 正确，B 错误．5答案 C 解析 在A 处放一个－q 的点电荷与在A 处同时放一个＋q 和－2q 的点电荷的效果相当，因此可以认为圆心O 处的电场是由五个＋q 和一个－2q 的点电荷产生的电场合成的，五个＋q 处于对称位置上，在圆心O 处产生的合场强为0，所以O 点的场强相当于－2q 在O 处产生的场强，故选C.6答案 B 解析 每个点电荷在O 点处的场强大小都是E ＝kq (3a /3)2＝3kqa2，画出矢量叠加的示意图，如图所示，由图可得O 点处的合场强为E 0＝2E ＝6kqa 2，方向由O 指向C .B 项正确． 7答案 (1)k Qr 2 方向沿db 方向(2)2kQqr 2方向与ac 成45°角斜向左下 (3)2k Qqr2 方向沿db 方向解析 (1)对检验电荷受力分析如图所示，由题意可知： F 1＝k Qq r 2，F 2＝qE由F 1＝F 2，即qE ＝k Qqr 2，解得E ＝k Qr2，匀强电场方向沿db 方向． (2)由图知，检验电荷放在c 点时： E c ＝E 21＋E 2＝2E ＝2k Q r 2 所以F c ＝qE c ＝2k Qq r 2方向与ac 成45°角斜向左下． (3)由图知，检验电荷放在b 点时： E b ＝E 2＋E ＝2E ＝2k Q r 2所以F b ＝qE b ＝2k Qqr 2，方向沿db 方向．8答案 C9答案 (1)3mg 4q (2)4920mg 解析 (1)电场未变化前，小球静止在电场中， 受力分析如图所示： 显然小球带正电，由平衡条件得： mg tan 37°＝Eq故E ＝3mg 4q(2)电场方向变成竖直向下后，小球开始做圆周运动，重力、电场力对小球做正功．小球由静止位置运动到最低点时，由动能定理得(mg ＋qE )l (1－cos 37°)＝12m v 2 由圆周运动知识，在最低点时，F 向＝F T －(mg ＋qE )＝m v 2l联立以上各式，解得：F T ＝4920mg . 10答案 (1)8gR (2)2mg (3)3mg ，方向水平向右解析 (1)小球从开始自由下落至到达管口B 的过程中机械能守恒，故有：mg ·4R ＝12m v 2B到达B 点时速度大小为v B ＝8gR(2)设电场力的竖直分力为F y ，水平分力为F x ，则F y ＝mg ，小球从B 运动到C 的过程中，由动能定理得：－F x ·2R ＝12m v 2C －12m v 2B 小球从管口C 处离开圆管后，做类平抛运动，由于经过A 点，有y ＝4R ＝v C t ，x ＝2R ＝12a x t 2＝F x 2mt 2 联立解得：F x ＝mg电场力的大小为：F ＝qE ＝F 2x ＋F 2y ＝2mg(3)小球经过管口C 处时，向心力由F x 和圆管的弹力F N 的合力提供，设弹力F N 的方向向左，则F x ＋F N ＝m v 2C R ，解得：F N ＝3mg 根据牛顿第三定律可知，小球经过管口C 处时对圆管的压力为F N ′＝F N ＝3mg ，方向水平向右．二高考模拟题1答案 B 解析 电荷q 产生的电场在b 处的场强E b ＝kq R 2，方向水平向右，由于b 点的合场强为零，故圆盘上的电荷产生的电场在b 处的场强E b ′＝E b ，方向水平向左，故Q ＞0.由于b 、d 关于圆盘对称，故Q 产生的电场在d 处的场强E d ′＝E b ′＝kq R 2，方向水平向右，电荷q 产生的电场在d 处的场强E d ＝kq (3R )2＝kq 9R 2，方向水平向右，所以d 处的合场强的大小E ＝E d ′＋E d ＝k 10q 9R 2. 2答案 (1)5.0×10－5 C (2)0.5 m解析 (1)设B 物块的带电量为q B ，A 、B 、C 处于静止状态时，C 对B 的库仑斥力，F 0＝kq C q B L 2以A 、B 为研究对象，根据力的平衡有F 0＝(m A ＋m B )g sin 30°联立解得q B ＝5.0×10－5 C(2)给A 施加力F 后，A 、B 沿斜面向上做匀加速直线运动，C 对B 的库仑斥力逐渐减小，A 、B 之间的弹力也逐渐减小．设经过时间t ，B 、C 间距离变为L ′，A 、B 两者间弹力减小到零，此后两者分离．则t 时刻C 对B 的库仑斥力为F 0′＝kq C q B L ′2 以B 为研究对象，由牛顿第二定律有F 0′－m B g sin 30°－μm B g cos 30°＝m B a联立以上各式解得L ′＝1.5 m则A 、B 分离时，A 、B 运动的距离ΔL ＝L ′－L ＝0.5 m3答案 (1)5.0 N ，方向竖直向下 (2)－0.72 J解析 (1)设带电体在水平轨道上运动的加速度大小为a根据牛顿第二定律有qE ＝ma解得a ＝qE m ＝8.0 m/s 2 设带电体运动到B 端的速度大小为v B ，则v 2B ＝2as解得v B ＝2as ＝4.0 m/s设带电体运动到圆轨道B 端时受轨道的支持力为F N ，根据牛顿第二定律有F N －mg ＝m v 2B R解得F N ＝mg ＋m v 2B R＝5.0 N 根据牛顿第三定律可知，带电体运动到圆弧形轨道的B 端时对圆弧轨迹的压力大小F N ′＝F N ＝5.0 N方向：竖直向下(2)因电场力做功与路径无关，所以带电体沿圆弧形轨道运动过程中电场力所做的功W 电＝qER ＝0.32 J设带电体沿圆弧形轨道运动过程中摩擦力所做的功为W f ，对此过程根据动能定理有W 电＋W f －mgR ＝0－12m v 2B解得W f ＝－0.72 J二、电场能的性质一、对应题型题组1答案 C 解析 本题中电场线只有一条，又没说明是哪种电场的电场线，因此电势降落及场强大小情况都不能确定，A 、B 错；a 、b 两点电势已知，正电荷从a 到b 是从低电势向高电势运动，电场力做负功，动能减小，电势能增大，C 对，D 错．2答案 AB 解析 由题图知粒子在A 处的加速度大于在B 处的加速度，因a ＝qE m，所以E A >E B ，A 对；粒子从A 到B 动能增加，由动能定理知电场力必做正功，电势能必减小，B 对；同理由动能定理可知A 、C 两点的电势相等，U AB ＝U CB ，D 错；仅受电场力作用的粒子在CD 间做匀速运动，所以CD 间各点电场强度均为零，但电势是相对于零势点而言的，可以不为零，C 错．3答案 C 解析 由于AC 之间的电场线比CB 之间的电场线密，相等距离之间的电势差较大，所以φC <10 V ，C 正确．4答案 C 解析 A 点比乙球面电势高，乙球面比B 点电势高，故A 点和B 点的电势不相同，A 错；C 、D 两点场强大小相等，方向不同，B 错；φA >φB ，W AB >0，C 对；C 、D 两点位于同一等势面上，故此过程电势能不变，D 错．5答案 C 解析 由点电荷电场叠加规律以及对称关系可知，A 、C 两点电场强度相同，B 、D 两点电场强度相同，选项A 错误；O 点的电场强度方向向右，不为0，选项B 错误；由电场分布和对称关系可知，将一带正电的试探电荷匀速从B 点沿直线移动到D 点，电场力做功为零．将一带正电的试探电荷匀速从A 点沿直线移动到C 点，电场力做正功，试探电荷具有的电势能减小，选项C 正确，D 错误；因此答案选C.6答案 BC 解析 根据电场强度的叠加得A 点和B 点的电场强度大小不相等，则A 选项错误；等量异种电荷形成的电场的电场线和等势线分别关于连线和中垂线对称，则B 选项正确；沿B →C →D 路径，电势先减小后增大，电子由B 点沿B →C →D 路径移至D 点，电势能先增大后减小，则C 选项正确；沿C →O →A 路径电势逐渐增大，电子由C 点沿C →O →A 路径移至A 点，电场力对其一直做正功，则D 选项错误．7答案 BC 解析 电场线的疏密表示场强的大小，电场线越密集，场强越大．M点所在区域电场线比N 点所在区域电场线疏，所以M 点的场强小，粒子在M 点受到的电场力小．故A 错误．沿电场线方向，电势逐渐降低．从总的趋势看，电场线的方向是从M 到N 的，所以M 点的电势高于N 点的电势．故B 正确．如图所示，用“速度线与力线”的方法，即在粒子运动的始点M 作上述两条线，显然电场力的方向与电场线的方向基本一致，所以粒子带正电，C 正确．“速度线与力线”夹角为锐角，所以电场力做正功，粒子的电势能减小，由能量守恒知其动能增加．故D 错误．8答案 BD 解析 由题图可知从P 到Q 电场力做正功，动能增大，电势能减小，B 正确，A 、C 错误；由等势面的疏密程度可知P 点场强大，所受电场力大，加速度大，D 正确．9答案 BC 解析 本题考查学生对复合场问题、功能关系、圆周运动等知识综合运用分析的能力．若电场力大于重力，则小球有可能不从B 点离开轨道，A 错．若电场力等于重力，小球在AC 部分做匀速圆周运动，B 正确．因电场力做负功，有机械能损失，上升的高度一定小于H ，C 正确．由圆周运动知识可知若小球到达C 点的速度为零，则在此之前就已脱轨了，D 错．10答案 (1)mg ＋33kQq 8h 2 (2)m 2q (v 20－v 2)＋φ 解析 (1)物块在A 点受重力、电场力、支持力．分解电场力，由竖直方向受力平衡得F N ＝mg ＋k Qq r2sin 60° 又因为h ＝r sin 60°由以上两式解得支持力为F N ＝mg ＋33kQq 8h 2. (2)物块从A 点运动到P 点正下方B 点的过程中，由动能定理得－qU ＝12m v 2－12m v 20又因为U ＝φB －φA ＝φB －φ，由以上两式解得φB ＝m 2q (v 20－v 2)＋φ. 11答案 (1)2.0×104 N/C ，方向水平向左 (2)2×10－2 J解析 (1)由x ＝6.0t －10t 2可知，加速度大小a ＝20 m/s 2根据牛顿第二定律Eq ＝ma解得场强E ＝2.0×104 N/C ，方向水平向左(2)物体在0.5 s 内发生的位移为x ＝6.0×0.5 m －10.052 m ＝0.5 m电场力做负功，电势能增加ΔE p ＝qEx ＝2×10－2 J二高考模拟题组1答案 ABD 解析 在两等量异种电荷产生的电场中，根据电场分布规律和电场的对称性可以判断，b 、d 两点电势相同，均大于c 点电势，b 、d 两点场强大小相同但方向不同，选项A 、B 正确，C 错误．将＋q 沿圆周由a 点移至c 点，＋Q 对其作用力不做功，－Q 对其作用力做正功，所以＋q 的电势能减小，选项D 正确．2答案 BC 解析 q 由A 向O 运动的过程中，电场力的方向始终由A 指向O ，但力的大小变化，所以电荷q 做变加速直线运动，电场力做正功，q 通过O 点后在电场力的作用下做变减速运动，所以q 到O 点时速度最大，动能最大，电势能最小，因无限远处的电势为零，则O点的电势φ≠0，所以q在O点的电势能不为零，故选项B、C均正确，选项A、D错误．3答案AD4答案D解析本题考查了电场强度，意在考查学生对点电荷的场强公式、矢量叠加和电势分布的理解与应用．小环1在O点处产生的电场E x1＝－kq1r2cos θ，E y1＝－kq1r2sin θ；而小环2在O点处产生的电场E x2＝E x＋kq1r2cos θ，E y2＝E y＋kq1r2sin θ，由题图b、题图c分析易知小环1带正电，小环2在C点带负电，且q1＝－q2，坐标原点O处在两等量电荷的中垂线上，电势一直为零，则A、B错误，D 正确；小环1在转动过程中电场力先做负功再做正功，电势能先增大后减小，则C错误．。

电场⼒性质练习题已⽤电场⼒性质练习题1.⽤⾦属箔做成⼀个不带电的圆环，放在⼲燥的绝缘桌⾯上．⼩明同学⽤绝缘材料做的笔套与头发摩擦后，将笔套⾃上向下慢慢靠近圆环，当距离约为0.5 cm时圆环被吸引到笔套上。

对上述现象的判断与分析，下列说法正确的是　A．摩擦使笔套带电 B．笔套靠近圆环时，圆环上、下部感应出异号电荷C．圆环被吸引到笔套的过程中，圆环所受静电⼒的合⼒⼤于圆环的重⼒D．笔套碰到圆环后，笔套所带的电荷⽴刻被全部中和2 如图所⽰，光滑⽔平桌⾯上有A、B两个带电⼩球(可以看成点电荷)，A球带电量为＋2q，B球带电量为－q，由静⽌开始释放后A球加速度⼤⼩为B球的两倍．现在AB中点固定⼀个带电C球(也可看作点电荷)，再由静⽌释放A、B两球，结果两球加速度⼤⼩相等．则C球带电量为A.q/10B. q/9C. q/6D. q/23.如图所⽰，三个完全相同的⾦属⼩球a、b、c位于等边三⾓形的三个顶点上。

a和c带正电，b带负电，a所带电量的⼤⼩⽐b的⼩。

已知c受到a和b的静电⼒的合⼒可⽤图中四条有向线段中的⼀条来表⽰，它应是A．F1 B．F2 C．F3 D．F44.如图所⽰，质量、电量分别为m1、m2、q1、q2的两球，⽤绝缘丝线悬于同⼀点，静⽌后它们恰好位于同⼀⽔平⾯上，细线与竖直⽅向夹⾓分别为α、β，则αβA.若m1=m2，q1βC．若q1=q2，m1>m2，则α>β D．若m1>m2，则α<β,与q1、q2 是否相等⽆关5.三个相同的⾦属⼩球1.2.3.分别置于绝缘⽀架上，各球之间的距离远⼤于⼩球的直径。

球1的带电量为q，球2的带电量为nq，球3不带电且离球1和球2很远，此时球1、2之间作⽤⼒的⼤⼩为F。

现使球3先与球2接触，再与球1接触，然后将球3移⾄远处，此时1、2之间作⽤⼒的⼤⼩仍为F，⽅向不变。

由此可知A..n=3B..n=4C..n=5D.. n=66.如图所⽰，在光滑绝缘⽔平⾯上放置3个电荷量均为的相同⼩球，⼩球之间⽤劲度系数均为的轻质弹簧绝缘连接。

高中物理电磁学基础练习题及答案练习题一：电场1. 电荷的基本单位是什么？答案：库仑（C）2. 两个等量的正电荷相距1米，它们之间的电力是多少？答案：9 × 10^9 N3. 电场强度的定义是什么？答案：单位正电荷所受到的电力4. 空间某点的电场强度为10 N/C，某个电荷在此点所受的电力是5 N，求该电荷的电量。

答案：0.5 C练习题二：磁场1. 磁力线的方向与什么方向垂直？答案：磁力线的方向与磁场的方向垂直。

2. 磁力的大小与什么有关？答案：磁力的大小与电流强度、导线长度以及磁场强度有关。

3. 磁感应强度的单位是什么？答案：特斯拉（T）4. 在垂直磁场中，一根导线受到的力大小与什么有关？答案：导线长度、电流强度以及磁场强度有关。

练习题三：电磁感应1. 什么是电磁感应？答案：电磁感应是指导体在磁场的作用下产生感应电动势的现象。

2. 什么是法拉第电磁感应定律？答案：法拉第电磁感应定律指出，当导体回路中的磁通量变化时，导体回路中会产生感应电动势。

3. 一根长度为1 m的导体以2 m/s的速度与磁感应强度为0.5 T 的磁场垂直运动，求导体两端的感应电动势大小。

答案：1 V4. 一根长度为3 m的导线以2 m/s的速度穿过磁感应强度为0.5 T的磁场，若导线两端的电压为6 V，求导线的电阻大小。

答案：1 Ω练习题四：电磁波1. 什么是电磁波？答案：电磁波是由电场和磁场相互作用产生的波动现象。

2. 电磁波的传播速度是多少？答案：光速，约为3 × 10^8 m/s。

3. 可见光属于电磁波的哪个频段？答案：可见光属于电磁波的红外线和紫外线之间的频段。

4. 无线电波属于电磁波的哪个频段？答案：无线电波属于电磁波的低频段。

练习题五：电磁学综合练习1. 一个电荷在垂直磁场中受到的磁力大小为5 N，该电荷的电量是2 C，求该磁场的磁感应强度。

答案：2.5 T2. 一段长度为2 m的导线以8 m/s的速度进入磁感应强度为0.2 T的磁场中，导线所受的感应电动势大小为4 V，求导线两端的电阻大小。
