利用labview进行信号的时域分析信号的时域分析主要是测量测试信号经滤波处理后的特征值,这些特征值以一个数值表示信号的某些时域特征,是对测试信号最简单直观的时域描述。
将测试信号采集到计算机后,在测试VI 中进行信号特征值处理,并在测试VI 前面板上直观地表示出信号的特征值,可以给测试VI 的使用者提供一个了解测试信号变化的快速途径。
信号的特征值分为幅值特征值、时间特征值和相位特征值。
用于信号时域分析的函数,VIs,Express VIs主要位于函数模板中的Signal Processing子模板中,其中多数对象位于Waveform Measurements子模板,如图所示LabVIEW8.0中用于信号分析的Waveform Measurements子模板基本平均值与均方差VI基本平均值与均方差VI-------Basic Averaged DC—RMS.vi用于测量信号的平均以及均方差。
计算方法是在信号上加窗,即将原有信号乘以一个窗函数,窗函数的类型可以选择矩形窗、Haning窗、以及Low side lob窗,然后计算加窗后信号的均值以及均方差值。
演示程序的前面板和后面板如下图所示Basic Averaged DC—RMS演示程序的前面板Basic Averaged DC—RMS演示程序的后面板平均值与均方差值平均值与均方差值VI------Averaged DC—RMS.vi同样也是用于计算信号的平均值与均方差值,只是Averaged DC—RMS.vi的输出是一个波形函数,这里我们可以看到加窗截断后,正弦信号的平均值和均方差随时间变化的波形。
编写程序演示Average DC----Averaged—RMS.vi的使用方法,程序的后面板和前面板如下图所示Averaged DC—RMS演示程序的后面板Averaged DC—RMS演示程序的前面板周期平均值与均方差值VI周期平均值与均方差VI------Cycle Average and RMS.vi可以测量信号在一个周期中的均值以及均方差值。
使用LabVIEW进行功率分析实现功率信号的分析和评估使用LabVIEW进行功率分析功率信号的分析和评估在许多领域都非常重要,如电力系统、通信系统和音频处理等。
LabVIEW是一款强大的虚拟仪器软件,可通过其丰富的功能和类似于流程图的设计界面,方便地进行功率分析。
本文将介绍如何使用LabVIEW进行功率分析,并展示其在实际应用中的作用。
一、LabVIEW简介LabVIEW是National Instruments(NI)公司开发的一款图形化编程环境,以其易用性和灵活性而闻名。
它采用了G语言,即一种基于数据流的编程语言,允许用户通过将各种功能模块组合在一起来创建虚拟仪器应用程序。
二、功率信号的分析功率信号的分析通常涉及到频谱分析、时域分析和统计分析等。
LabVIEW提供了丰富的工具箱,可用于这些分析过程。
1. 频谱分析频谱分析是功率信号分析中的重要一环。
LabVIEW的信号处理工具箱提供了一系列用于频谱分析的函数和工具。
用户可以通过这些工具对信号进行傅里叶变换、滤波和频谱显示等操作。
通过设置适当的参数,可以得到功率信号在频域中的分布情况,从而判断信号的频率成分和能量分布。
2. 时域分析时域分析是对功率信号在时间上的变化进行分析。
LabVIEW提供了丰富的时域分析工具,如窗函数、自相关函数和互相关函数等。
这些工具可以对功率信号进行平滑处理、时间延迟估计和相关性分析等操作。
通过时域分析,可以观察功率信号的波形、幅值和变化趋势。
3. 统计分析统计分析是对功率信号进行概率和统计特性分析的过程。
LabVIEW提供了统计分析工具箱,其中包括各种用于数据处理和分析的函数和工具。
用户可以利用这些工具计算功率信号的均值、方差、相关系数等统计属性,从而评估功率信号的稳定性和可靠性。
三、LabVIEW实例以下是一个使用LabVIEW进行功率分析的实例:1. 开发环境准备首先,打开LabVIEW软件并创建一个新的VI(Virtual Instrument)文件。
使用LabVIEW进行数据分析快速处理和可视化大量数据数据分析是现代科学、工程和商业中不可或缺的环节。
在大数据时代,处理和分析海量数据的需求日益增加。
LabVIEW作为一种强大的工程平台,提供了丰富的数据分析工具和可视化功能,能够帮助我们快速处理和可视化大量数据,从而更好地理解和利用数据。
1. 导入和准备数据在使用LabVIEW进行数据分析前,首先需要导入和准备数据。
LabVIEW支持导入各种格式的数据文件,如文本文件、Excel文件、数据库等。
我们可以通过使用LabVIEW内置的文件读取模块或者自行开发适合特定格式的数据读取模块来实现数据的导入。
同时,LabVIEW 还提供了许多数据预处理工具,如数据清洗、数据过滤、数据归一化等,可根据具体需求对数据进行预处理和准备。
2. 数据处理和分析一旦数据导入和准备完成,接下来就可以使用LabVIEW进行数据处理和分析了。
LabVIEW提供了丰富的数据处理工具,如统计分析、滤波、插值、傅里叶变换等。
我们可以根据具体的数据分析需求,选择合适的工具进行操作。
通过拖放图形化编程界面,我们可以方便地配置和连接各种数据处理工具,构建数据处理和分析的流程。
3. 可视化数据数据可视化是数据分析中不可或缺的环节。
LabVIEW提供了强大的可视化功能,能够帮助我们将分析结果以直观、清晰的方式展示出来。
LabVIEW内置了丰富的可视化控件和图形绘制工具,如曲线图、条形图、饼图等,可以满足各种数据可视化的需求。
我们可以根据需要对可视化界面进行定制,调整图表样式、颜色、标签、坐标轴等,使得数据可视化更加美观和易懂。
4. 自动化和批处理对于大量数据的分析,人工逐个进行处理和分析是非常耗时和低效的。
LabVIEW提供了自动化和批处理功能,能够帮助我们快速处理大量数据。
通过编写自动化脚本或使用LabVIEW的批处理功能,可以实现对数据的批量处理和分析,节省了大量的人工操作时间。
同时,LabVIEW还支持与其他编程语言和工具的集成,可以进一步扩展数据分析的能力。

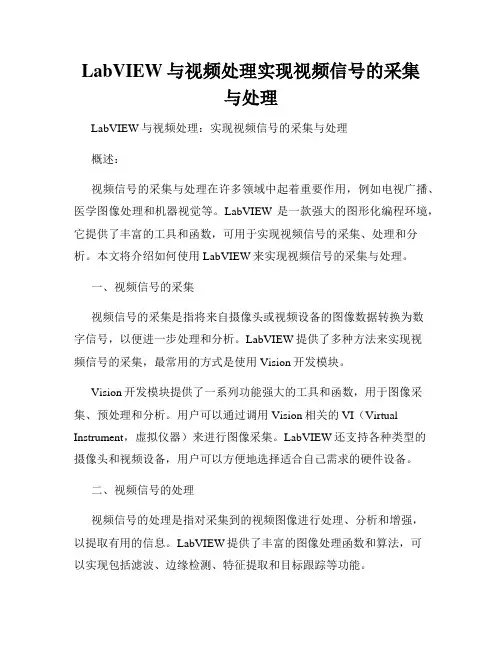

LabVIEW与视频处理实现视频信号的采集与处理LabVIEW与视频处理:实现视频信号的采集与处理概述:视频信号的采集与处理在许多领域中起着重要作用,例如电视广播、医学图像处理和机器视觉等。
LabVIEW是一款强大的图形化编程环境,它提供了丰富的工具和函数,可用于实现视频信号的采集、处理和分析。
本文将介绍如何使用LabVIEW来实现视频信号的采集与处理。
一、视频信号的采集视频信号的采集是指将来自摄像头或视频设备的图像数据转换为数字信号,以便进一步处理和分析。
LabVIEW提供了多种方法来实现视频信号的采集,最常用的方式是使用Vision开发模块。
Vision开发模块提供了一系列功能强大的工具和函数,用于图像采集、预处理和分析。
用户可以通过调用Vision相关的VI(Virtual Instrument,虚拟仪器)来进行图像采集。
LabVIEW还支持各种类型的摄像头和视频设备,用户可以方便地选择适合自己需求的硬件设备。
二、视频信号的处理视频信号的处理是指对采集到的视频图像进行处理、分析和增强,以提取有用的信息。
LabVIEW提供了丰富的图像处理函数和算法,可以实现包括滤波、边缘检测、特征提取和目标跟踪等功能。
LabVIEW的图像处理工具箱(Image Processing Toolkit)是视频信号处理的重要组成部分。
它包含了大量常用的图像处理函数和算法,用户可以通过简单的拖放和连接操作来构建自己的图像处理流程。
同时,LabVIEW还支持自定义图像处理算法,用户可以使用G语言(G Language)进行编程,实现更加复杂和高级的图像处理功能。
三、LabVIEW与视频处理的应用案例1. 电视广播行业:在电视广播行业中,LabVIEW可以用于视频信号的采集、转码和转发等操作。
通过LabVIEW的图像处理功能,可以实现视频质量的优化和噪声的消除,从而提供更好的用户体验。
2. 医学图像处理:在医学图像处理领域,LabVIEW可以结合医学设备,对患者进行影像诊断和分析。

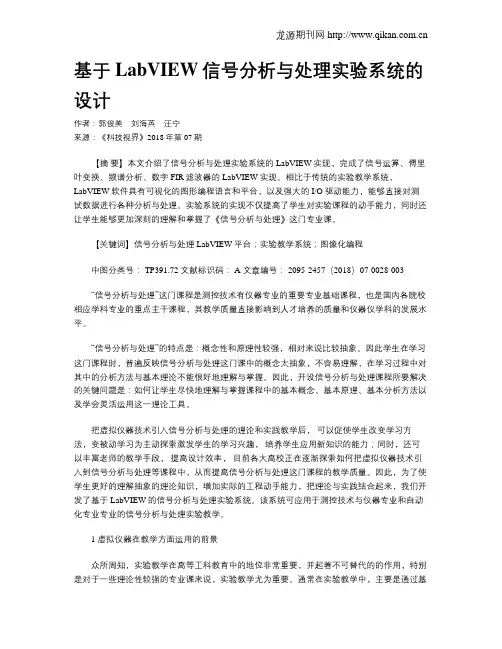

基于LabVIEW信号分析与处理实验系统的设计作者:郭俊美刘海英汪宁来源:《科技视界》2018年第07期【摘要】本文介绍了信号分析与处理实验系统的LabVIEW实现,完成了信号运算、傅里叶变换、频谱分析、数字FIR滤波器的LabVIEW实现。
相比于传统的实验教学系统,LabVIEW软件具有可视化的图形编程语言和平台,以及强大的I/O驱动能力,能够直接对测试数据进行各种分析与处理。
实验系统的实现不仅提高了学生对实验课程的动手能力,同时还让学生能够更加深刻的理解和掌握了《信号分析与处理》这门专业课。
【关键词】信号分析与处理 LabVIEW平台;实验教学系统;图像化编程中图分类号: TP391.72 文献标识码: A 文章编号: 2095-2457(2018)07-0028-003“信号分析与处理”这门课程是测控技术有仪器专业的重要专业基础课程,也是国内各院校相应学科专业的重点主干课程,其教学质量直接影响到人才培养的质量和仪器仪学科的发展水平。
“信号分析与处理”的特点是:概念性和原理性较强,相对来说比较抽象。
因此学生在学习这门课程时,普遍反映信号分析与处理这门课中的概念太抽象,不容易理解,在学习过程中对其中的分析方法与基本理论不能很好地理解与掌握。
因此,开设信号分析与处理课程所要解决的关键问题是:如何让学生尽快地理解与掌握课程中的基本概念、基本原理、基本分析方法以及学会灵活运用这一理论工具。
把虚拟仪器技术引入信号分析与处理的理论和实践教学后,可以促使学生改变学习方法,变被动学习为主动探索激发学生的学习兴趣,培养学生应用新知识的能力;同时,还可以丰富老师的教学手段,提高设计效率,目前各大高校正在逐渐探索如何把虚拟仪器技术引入到信号分析与处理等课程中,从而提高信号分析与处理这门课程的教学质量。
因此,为了使学生更好的理解抽象的理论知识,增加实际的工程动手能力,把理论与实践结合起来,我们开发了基于LabVIEW的信号分析与处理实验系统。

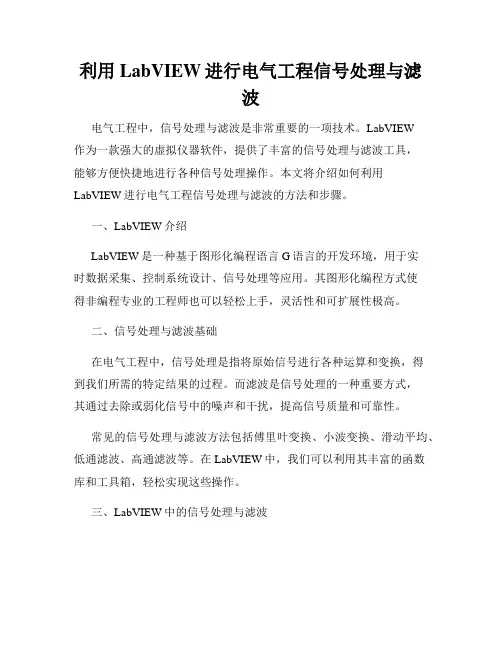

利用LabVIEW进行电气工程信号处理与滤波电气工程中,信号处理与滤波是非常重要的一项技术。
LabVIEW作为一款强大的虚拟仪器软件,提供了丰富的信号处理与滤波工具,能够方便快捷地进行各种信号处理操作。
本文将介绍如何利用LabVIEW进行电气工程信号处理与滤波的方法和步骤。
一、LabVIEW介绍LabVIEW是一种基于图形化编程语言G语言的开发环境,用于实时数据采集、控制系统设计、信号处理等应用。
其图形化编程方式使得非编程专业的工程师也可以轻松上手,灵活性和可扩展性极高。
二、信号处理与滤波基础在电气工程中,信号处理是指将原始信号进行各种运算和变换,得到我们所需的特定结果的过程。
而滤波是信号处理的一种重要方式,其通过去除或弱化信号中的噪声和干扰,提高信号质量和可靠性。
常见的信号处理与滤波方法包括傅里叶变换、小波变换、滑动平均、低通滤波、高通滤波等。
在LabVIEW中,我们可以利用其丰富的函数库和工具箱,轻松实现这些操作。
三、LabVIEW中的信号处理与滤波LabVIEW提供了一系列用于信号处理与滤波的工具,如数字滤波器、时频分析工具、滤波设计工具等。
下面以数字滤波器为例,介绍LabVIEW中信号处理与滤波的具体步骤。
1. 准备信号数据首先,我们需要准备待处理的信号数据。
可以通过LabVIEW的数据采集模块获取现场实时信号,也可以通过导入文件的方式获取离线信号数据。
2. 设计滤波器根据信号特性和需求,选择合适的滤波器类型和参数进行设计。
LabVIEW中提供了数字滤波器设计工具,可以根据输入的滤波器参数自动生成对应的滤波器模型。
3. 滤波器实现将设计好的滤波器模型和信号数据输入LabVIEW的信号处理模块中,进行滤波操作。
LabVIEW提供了多个数字滤波器模块,如FIR滤波器、IIR滤波器等,根据实际需要选择合适的滤波器模块。
4. 信号分析与显示滤波后的信号可以通过LabVIEW的数据显示模块进行实时分析和显示。
使用LabVIEW进行电气信号处理与滤波电气信号处理与滤波是电子工程领域中常见的任务之一。
LabVIEW作为一种基于图形化编程的软件,为工程师和科学家提供了一个强大的平台来进行信号处理和滤波的设计和实现。
本文将探讨如何使用LabVIEW进行电气信号处理与滤波。
一、LabVIEW介绍LabVIEW是一款由美国国家仪器公司开发的图形化编程环境。
它以其用户友好的界面和强大的功能而受到广泛的欢迎和应用。
LabVIEW通过连接各种测量和控制设备,可以进行数据采集、实时控制、信号处理以及系统集成等任务。
二、信号处理基础在进行电气信号处理与滤波之前,我们需要了解一些信号处理的基础概念。
信号处理主要涉及信号的采集、采样、量化、变换和滤波等方面。
在LabVIEW中,可以使用不同的模块和工具箱来实现这些功能。
1. 信号采集与采样信号采集是指通过传感器或其他设备收集信号的过程。
在LabVIEW中,我们可以使用各种数据采集卡或模块来获取信号,并将其转换为数字形式进行处理。
信号采样是指对连续的信号进行离散化处理,将其转换为离散的样本点。
2. 信号量化与变换信号量化是将连续的信号转换为离散的量化值。
通过选择适当的量化级别,可以将模拟信号转换为数字信号,方便进行后续处理。
信号变换常用的包括傅里叶变换、小波变换等,可以将信号从时域转换到频域,便于频谱分析和滤波设计。
3. 信号滤波信号滤波可以帮助我们去除信号中的噪声或干扰成分,提取我们所关注的有效信号。
在LabVIEW中,可以使用FIR滤波器、IIR滤波器等进行滤波设计和实现。
通过选择合适的滤波器类型和参数,可以实现不同的滤波效果。
三、LabVIEW中的信号处理与滤波工具LabVIEW提供了丰富的信号处理与滤波工具箱,方便工程师和科学家进行信号处理与滤波的设计和实现。
1. 数字滤波器设计LabVIEW中的滤波器设计工具箱可以帮助用户设计和实现各种数字滤波器,包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。

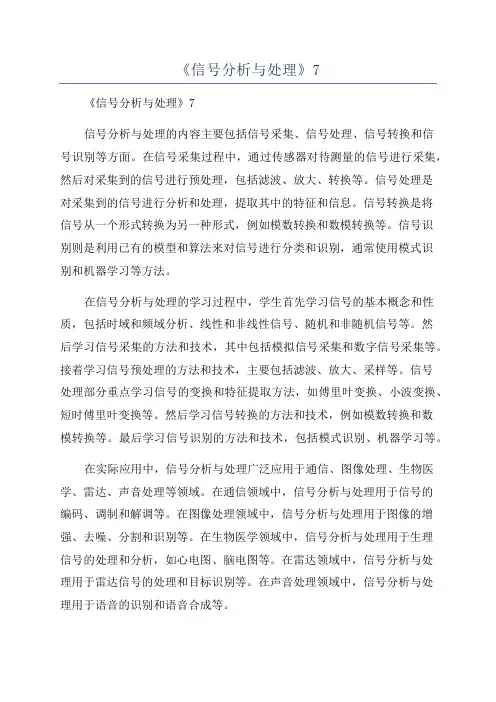

《信号分析与处理》7《信号分析与处理》7信号分析与处理的内容主要包括信号采集、信号处理、信号转换和信号识别等方面。
在信号采集过程中,通过传感器对待测量的信号进行采集,然后对采集到的信号进行预处理,包括滤波、放大、转换等。
信号处理是对采集到的信号进行分析和处理,提取其中的特征和信息。
信号转换是将信号从一个形式转换为另一种形式,例如模数转换和数模转换等。
信号识别则是利用已有的模型和算法来对信号进行分类和识别,通常使用模式识别和机器学习等方法。
在信号分析与处理的学习过程中,学生首先学习信号的基本概念和性质,包括时域和频域分析、线性和非线性信号、随机和非随机信号等。
然后学习信号采集的方法和技术,其中包括模拟信号采集和数字信号采集等。
接着学习信号预处理的方法和技术,主要包括滤波、放大、采样等。
信号处理部分重点学习信号的变换和特征提取方法,如傅里叶变换、小波变换、短时傅里叶变换等。
然后学习信号转换的方法和技术,例如模数转换和数模转换等。
最后学习信号识别的方法和技术,包括模式识别、机器学习等。
在实际应用中,信号分析与处理广泛应用于通信、图像处理、生物医学、雷达、声音处理等领域。
在通信领域中,信号分析与处理用于信号的编码、调制和解调等。
在图像处理领域中,信号分析与处理用于图像的增强、去噪、分割和识别等。
在生物医学领域中,信号分析与处理用于生理信号的处理和分析,如心电图、脑电图等。
在雷达领域中,信号分析与处理用于雷达信号的处理和目标识别等。
在声音处理领域中,信号分析与处理用于语音的识别和语音合成等。
总的来说,《信号分析与处理》是一门涉及信号的理论和应用技术的学科,通过对信号的分析和处理,可以获取信号的特征和信息,并在不同的领域中进行应用。
在学习过程中,学生将学习信号的基本概念和性质、信号采集的方法和技术、信号预处理的方法和技术、信号处理的方法和技术、信号转换的方法和技术以及信号识别的方法和技术。
在实际应用中,信号分析与处理广泛应用于通信、图像处理、生物医学、雷达、声音处理等领域。

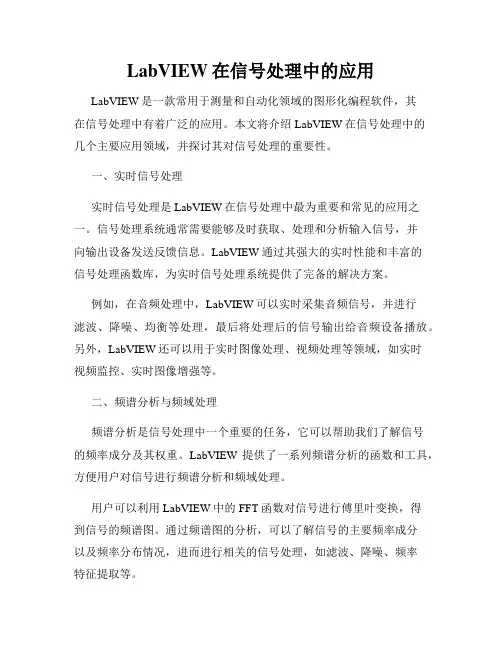

LabVIEW在信号处理中的应用LabVIEW是一款常用于测量和自动化领域的图形化编程软件,其在信号处理中有着广泛的应用。
本文将介绍LabVIEW在信号处理中的几个主要应用领域,并探讨其对信号处理的重要性。
一、实时信号处理实时信号处理是LabVIEW在信号处理中最为重要和常见的应用之一。
信号处理系统通常需要能够及时获取、处理和分析输入信号,并向输出设备发送反馈信息。
LabVIEW通过其强大的实时性能和丰富的信号处理函数库,为实时信号处理系统提供了完备的解决方案。
例如,在音频处理中,LabVIEW可以实时采集音频信号,并进行滤波、降噪、均衡等处理,最后将处理后的信号输出给音频设备播放。
另外,LabVIEW还可以用于实时图像处理、视频处理等领域,如实时视频监控、实时图像增强等。
二、频谱分析与频域处理频谱分析是信号处理中一个重要的任务,它可以帮助我们了解信号的频率成分及其权重。
LabVIEW提供了一系列频谱分析的函数和工具,方便用户对信号进行频谱分析和频域处理。
用户可以利用LabVIEW中的FFT函数对信号进行傅里叶变换,得到信号的频谱图。
通过频谱图的分析,可以了解信号的主要频率成分以及频率分布情况,进而进行相关的信号处理,如滤波、降噪、频率特征提取等。
三、模拟信号处理模拟信号处理是指对模拟信号进行采集、处理和分析的过程。
LabVIEW具备强大的模拟信号处理功能,可用于各类模拟信号的采集与处理。
LabVIEW支持各种模拟输入设备,如传感器、放大器等,并提供了丰富的采样和数据处理函数。
通过LabVIEW中的模拟信号处理工具,用户可以实现对模拟信号的滤波、调制解调、采样定时、数字化等一系列操作。
四、数字信号处理数字信号处理(DSP)是指对数字信号进行采集、处理和分析的过程。
LabVIEW作为一款专业的图形化编程软件,提供了丰富的数字信号处理函数库,并支持多种数字输入输出设备,如DAQ卡、FPGA等。
在数字信号处理中,LabVIEW可以实现对信号的数字滤波、降噪、特征提取、时频分析等操作,帮助用户对数字信号进行深入研究和分析。

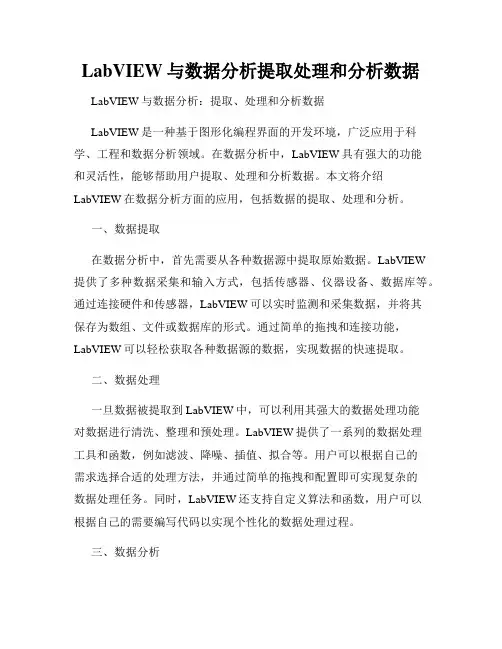

LabVIEW与数据分析提取处理和分析数据LabVIEW与数据分析:提取、处理和分析数据LabVIEW是一种基于图形化编程界面的开发环境,广泛应用于科学、工程和数据分析领域。
在数据分析中,LabVIEW具有强大的功能和灵活性,能够帮助用户提取、处理和分析数据。
本文将介绍LabVIEW在数据分析方面的应用,包括数据的提取、处理和分析。
一、数据提取在数据分析中,首先需要从各种数据源中提取原始数据。
LabVIEW提供了多种数据采集和输入方式,包括传感器、仪器设备、数据库等。
通过连接硬件和传感器,LabVIEW可以实时监测和采集数据,并将其保存为数组、文件或数据库的形式。
通过简单的拖拽和连接功能,LabVIEW可以轻松获取各种数据源的数据,实现数据的快速提取。
二、数据处理一旦数据被提取到LabVIEW中,可以利用其强大的数据处理功能对数据进行清洗、整理和预处理。
LabVIEW提供了一系列的数据处理工具和函数,例如滤波、降噪、插值、拟合等。
用户可以根据自己的需求选择合适的处理方法,并通过简单的拖拽和配置即可实现复杂的数据处理任务。
同时,LabVIEW还支持自定义算法和函数,用户可以根据自己的需要编写代码以实现个性化的数据处理过程。
三、数据分析一旦数据经过处理,接下来就可以进行数据分析了。
LabVIEW提供了丰富的数据分析工具和函数,包括统计分析、频域分析、时域分析、图像处理等。
用户可以根据自己的数据特点和需求选择合适的数据分析方法,并通过简单的配置和调整参数即可实现数据分析的过程。
LabVIEW还支持数据可视化,用户可以将分析结果以图表、曲线等形式直观地展示出来,便于更好地理解和解释数据。
四、实时数据分析LabVIEW不仅支持离线数据的分析,还可以进行实时数据分析。
通过与实时数据采集设备的连接,LabVIEW能够实时获取并分析数据,例如传感器数据、网络数据等。
实时数据分析可以用于监测、控制和预测等应用场景,在工程、自动化等领域具有广泛的应用。
LabVIEW与生物医学工程实时信号处理与分析LabVIEW(Laboratory Virtual Instrument Engineering Workbench)是一款由美国国家仪器公司(National Instruments)开发的图形化编程平台,广泛应用于工程、科研和教育领域。
作为一种强大的数据采集和控制系统,LabVIEW在生物医学工程领域中扮演着关键的角色。
本文将介绍LabVIEW在生物医学工程实时信号处理与分析方面的应用。
一、LabVIEW在生物医学工程领域的应用概述随着数字信号处理技术的发展和生物医学工程领域的迅速发展,对于实时信号处理和分析的需求也越来越高。
LabVIEW作为一种非常灵活和易于操作的编程工具,被广泛应用于生物医学信号的采集、处理与分析。
二、生物医学信号的特点及其处理需求生物医学信号包括脑电图(EEG)、心电图(ECG)、肌电图(EMG)等多种类型。
这些信号具有复杂的特征和动态变化的特点,需要进行实时和精确的处理与分析。
LabVIEW提供了丰富的工具和函数,可以满足这些信号处理的需求。
三、LabVIEW在生物医学工程实时信号处理中的主要功能与应用LabVIEW提供了一系列用于实时信号采集和处理的模块和工具,包括数据采集卡、滤波器、频谱分析等。
以下将介绍LabVIEW在生物医学信号处理与分析中的几个主要功能与应用。
1. 数据采集与显示LabVIEW可以通过与硬件设备的连接,实时采集生物医学信号,如EEG、ECG等,并将采集到的数据实时显示在界面上。
这使得医生、工程师等专业人员能够直观地观察到信号的变化,进行实时监测和分析。
2. 实时滤波与去噪由于生物医学信号常常受到各种干扰,如电源噪声、肌肉运动等,需要对信号进行滤波和去噪处理。
LabVIEW提供了丰富的滤波器模块和算法,可以实时滤波信号,并去除其中的噪声。
3. 频谱分析与特征提取频谱分析是生物医学信号处理的重要环节,可以揭示信号的频率成分和特征。
基于 LabVIEW 的信号分析院系班级姓名学号时间目录1 虚拟仪器的概述 ........................................................... 错误!未定义书签。
1.1 虚拟仪器的产生 ..................................................... 错误!未定义书签。
1.2 虚拟仪器的构成 ..................................................... 错误!未定义书签。
1.3 虚拟仪器的发展趋势 ............................................. 错误!未定义书签。
2 设计方案 ....................................................................... 错误!未定义书签。
2.1 总体设计方案 ......................................................... 错误!未定义书签。
2.2 具体设计方案 ......................................................... 错误!未定义书签。
2.2 1.频域分析的实现............................................. 错误!未定义书签。
2.2 2 .FFT转换.......................................................... 错误!未定义书签。
2.2 3时域分析的方法 ............................................ 错误!未定义书签。
2.2 4电压、电流的检测......................................... 错误!未定义书签。
利用LabVIEW进行信号处理与滤波的实践经验信号处理与滤波在许多科学与工程领域中扮演着重要角色,其应用范围包括通信系统、生物医学、图像处理等。
为了有效处理信号并滤除噪声,许多工程师和科学家选择使用LabVIEW软件进行实践。
本文将分享利用LabVIEW进行信号处理与滤波的实践经验,并提供一些技巧和建议。
一、信号处理与滤波的基本概念在开始介绍LabVIEW信号处理与滤波的实践经验之前,我们先来回顾一下信号处理与滤波的基本概念。
信号处理是指对信号进行获取、采样、分析、处理和还原的过程,目的是从原始信号中提取有用的信息。
而滤波则是信号处理的一个重要步骤,它可以通过去除噪声、增强信号等方式改善信号的质量。
二、LabVIEW的基本特点LabVIEW是一款功能强大的图形化编程环境,它以图形化的方式呈现程序结构,使得程序设计更加直观和易于理解。
LabVIEW具有以下几个基本特点:1. 虚拟仪器:LabVIEW支持以虚拟仪器的形式进行操作和模拟实验,可以方便地搭建各种测试平台和数据采集系统。
2. 图形化编程:LabVIEW使用图形化的编程语言G语言,用户可以通过将图标与线条连接来表示程序结构和数据流动,简化了程序设计的过程。
3. 多平台支持:LabVIEW可以在不同的操作系统上运行,包括Windows、Linux和Mac OS等,使得用户可以在不同平台下开展信号处理与滤波的工作。
三、使用LabVIEW进行信号处理与滤波的实践经验在使用LabVIEW进行信号处理与滤波时,以下几个方面需要注意:1. 信号采集:LabVIEW提供了丰富的信号采集函数和工具,可以方便地获取各种类型的信号数据,例如模拟信号、数字信号、音频信号等。
在进行信号采集时,需要根据实际需求选择合适的采集设备和参数设置。
2. 信号处理:LabVIEW中提供了多种信号处理函数和工具,可以对采集到的信号进行滤波、FFT变换、时频分析等操作。
在进行信号处理时,需要根据信号的特点选择合适的处理方法,并合理设置参数以达到预期的效果。
基于LabVIEW的信号分析与处理系统的设计作者:赵斌杰叶国文来源:《中小企业管理与科技·下旬刊》2013年第08期摘要:LabVIEW作为最流行的虚拟仪器开发平台,数据采集、信号处理与分析是其强项与优势,本文以混合白噪声的信号的分析与处理为例,构建一个基于LabVIEW的信号分析与处理系统。
关键词:LabVIEW 信号分析与处理0 引言随着计算机、电子技术及信息处理技术的发展,以及它们在测量领域的广泛应用,新技术新理论的产生,仪器的概念和设计原理发生了巨大的变化,而虚拟仪器(Virtual Instrumentation,VI)也越来越受到人们的关注。
虚拟仪器起源于20世纪70年代,其有别于传统仪器的概念,主要强调软件在仪器中的作用,由于其结构的多样性及适用范围的广泛性,到现在还没有一个统一的定义。
美国国家仪器公司(National Instruments Corporation,NI)提出了一种定义:虚拟仪器是由计算机硬件资源、模块化硬件和用于数据分析、过程通信及图形用户界面的软件组成的测控系统,是一种计算机操纵的模块化仪器系统。
并且于1986年10月发布了LabVIEW 1.0(Laboratory Virtual Instrument Engineering Workbench),随后经过NI公司LabVIEW开发团队不断地改进和更新,已经从最初简单的数据采集和仪器控制的工具发展成为科技人员用来设计、发布虚拟仪器软件的图形化平台,成为测试测量和控制行业的标准软件平台。
LabVIEW的应用前景很广,个人认为好像是一门专业编程语言,就好像C语言一样,C 语言是把高级语言的基本结构和语句与低级语言的实用性结合起来。
而LabVIEW也包含有类似于C语言的控件,提供了大量的可视化的模块,例如布尔,滤波器等,用连线将其连接;还有LabVIEW有非常方便的硬件接口,可以与C语言等结合起来使用,使用户还有开发者更加灵活地应用和开发。
LabVIEW 7 Express评估版使用指南2003年4月版产品号:350777B-01全球技术支持和产品信息NI公司总部11500 North Mopac Expressway, Austin, Texas 78759-3504 USA Tel: (512) 683-0100NI全球分公司澳大利亚61 2 96728846;奥地利43 0 662 45 79 90 0;比利时32 0 2 757 00 20;巴西55 11 3262 3599;加拿大(卡加立) 403 274 9391;加拿大(安大略) 905 785 0085;加拿大(渥太华)613 233 5949;加拿大(魁北克)514 694 8521;中国021 6555 7838;丹麦45 76 26 00;芬兰09 725 725 11;法国01 48 14 24 24;德国089 741 31 30;希腊30 1 42 96 427;香港2645 3186;印度91805275406;以色列;03 6120092;意大利02 413091;日本03 5472 2970;韩国02596 7456;墨西哥(墨西哥城) 5 280 7625;墨西哥(蒙特里) 8 357 7695;荷兰0348433466;新西兰09 914 0488;挪威32 27 73 00;波兰022 528 94 06;葡萄牙351 1726 9011;新加坡2265886;西班牙91 640 0085;瑞典08 587 895 00;瑞士056 20051 51;台湾02 2528 7227;英国01635 523545NI驻中国地区联系地址:免费咨询电话:800-8203622 @香港电话:(852)2645 3186 传真:(852)2686 8505地址:香港沙田小沥源安心街十九号汇贸中心二楼五室深圳电话:(0755)390 4939 传真:(0755)390 4936地址:深圳福田区深南大道华丰大厦1808室邮编:518034上海电话:(021)6555 7838 传真:(021)6555 6244地址:上海曲阳路800号商务大厦6楼邮编:200437北京电话:(010)62628052/53/54/55 传真:(010)62628056地址:北京中科泛华测控技术有限公司海淀区科学院南路5号北京8741信箱邮编:100080Email:mail@©2003年National lnstruments出版,版权所有。
1 第七章 信号分析与处理 7.1 概述 LabVIEW 6i版本中,有两个子模板涉及信号处理和数学,分别是Analyze子模板和Methematics子模板。这里主要涉及前者。 进入Functions模板Analyze》Signal Processing子模板。
其中共有6个分析VI库。其中包括: ①.Signal Generation(信号发生):用于产生数字特性曲线和波形。 ②.Time Domain(时域分析):用于进行频域转换、频域分析等。 ③.Frequency Domain(频域分析): ④.Measurement(测量函数):用于执行各种测量功能,例如单边FFT、 频谱、比例加窗以及泄漏频谱、能量的估算。 ⑤.Digital Filters(数字滤波器):用于执行IIR、FIR 和非线性滤波功能。 ⑥.Windowing(窗函数):用于对数据加窗。 在labview\examples\analysis 目录中可找到一些演示程序。
7.2 信号的产生 本节将介绍怎样产生标准频率的信号,以及怎样创建模拟函数发生器。参考例子见examples\analysis\sigxmpl.llb。 信号产生的应用主要有: 当无法获得实际信号时,(例如没有DAQ板卡来获得实际信号或者受限制无法访问实际信号),信号发生功能可以产生模拟信号测试程序。 产生用于D/A转换的信号
在LabVIEW 6i中提供了波形函数,为制作函数发生器提供了方便。以Waveform>>Waveform Generation中的基本函数发生器(Basic Function Generator.vi)为例,其图标如下:
其功能是建立一个输出波形,该波形类型有:正弦波、三角波、锯齿波和方波。这个VI会 2
记住产生的前一波形的时间标志并且由此点开始使时间标志连续增长。它的输入参数有波形类型、样本数、起始相位、波形频率(单位:Hz)
参数说明: offset:波形的直流偏移量,缺省值为0.0。数据类型DBL reset signal:将波形相位重置为相位控制值且将时间标志置为0。缺省值为FALSE. signal type:产生的波形的类型,缺省值为正弦波。 frequency :波形频率(单位 Hz),缺省值为10。 amplitude :波形幅值,也称为峰值电压,缺省值为1.0。 phase :波形的初始相位(单位 度)缺省值为0.0. error in :在该VI运行之前描述错误环境。缺省值为 no error. 如果一个错误已经发生,该VI在error out端返回错误代码。该VI仅在无错误时正常运行。 错误簇包含如下参数。 status :缺省值为FALSE,发生错误时变为TRUE。 code :错误代码,缺省值为0。 source :在大多数情况下是产生错误的VI或函数的名称,缺省值为一个空串。 sampling info :一个包括采样信息的簇。共有Fs和#s 两个参数。 Fs :采样率,单位是样本数/秒,缺省值为1000。 #s :波形的样本数,缺省值为1000。 duty cycle (%):占空比,对方波信号是反映一个周期内高低电平所占的比例,缺省值为50%。 signal out:信号输出端 phase out :波形的相位,单位:度。 error out :错误信息。如果 error in 指示一个错误,error out 包含同样的错误信息。否则,它描述该VI 引起的错误状态。 使用该VI制作的函数发生器如下,由框图可以看出,其中没有附加任何其他部件。 3
7.3 标准频率 在模拟状态下,信号频率用Hz或者每秒周期数为单位。但是在数字系统中,通常使用数字频率,它是模拟频率和采样频率的比值,表达式如下: 数字频率=模拟频率/采样频率 这种数字频率被称为标准频率,单位是周期数/采样点。 有些信号发生VI使用输入频率控制量f,它的单位和标准频率的单位相同:周期数/每个采样点,范围从0到1,对应实际频率中的0到采样频率fs的全部频率。它还以1.0为周期,从而令标准频率中的1.1与0.1相等。例如某个信号的采样频率是奈奎斯特频率(fs/2),就表示每半个周期采样一次(也就是每个周期采样两次)。与之对应的标准频率是1/2 周期数/采样点,也就是0.5 周期数/采样点。标准频率的倒数1/f表示一个周期内采样的次数。 如果你所使用的VI需要以标准频率作为输入,就必须把频率单位转换为标准单位:周期数/采样点。
7.4 数字信号处理 7.4.1 FFT变换 信号的时域显示(采样点的幅值)可以通过离散傅立叶变换(DFT)的方法转换为频域显示。为了快速计算DFT,通常采用一种快速傅立叶变换(FFT)的方法。当信号的采样点数是2的幂时,就可以采用这种方法。 FFT的输出都是双边的,它同时显示了正负频率的信息。通过只使用一半FFT输出采样点转换成单边FFT。FFT的采样点之间的频率间隔是fs/N,这里fs是采样频率。 Analyze库中有两个可以进行FFT的VI,分别是 Real FFT VI 和 Complex FFT VI。 这两个VI之间的区别在于,前者用于计算实数信号的FFT,而后者用于计算复数信号的FFT。它们的输出都是复数。 大多数实际采集的信号都是实数,因此对于多数应用都使用Real FFT VI 。当然也可以通过设置信号的虚部为0,使用Complex FFT VI 。使用Complex FFT VI 的一个实例是信号含有实部和虚部。这种信号通常出现在数据通信中,因为这时需要用复指数调制波形。 计算每个FFT显示的频率分量的能量的方法是对频率分量的幅值平方。高级分析库中Power Spectrum VI可以自动计算能量频谱。Power Spectrum VI的输出单位是Vrms2 。但是能量频谱不能提供任何相位信息。 FFT和能量频谱可以用于测量静止或者动态信号的频率信息。FFT提供了信号在整个采样期间的平均频率信息。因此,FFT主要用于固定信号的分析(即信号在采样期间的频率变化不大)或者只需要求取每个频率分量的平均能量。 4
2.流程图中的Array Size 函数用来根据样本数转换FFT的输出,得到频率分量的正确幅值。 3.把该VI保存为LabVIEW\Activity目录中的FFT_2sided.vi。 4.选择频率(Hz)=10,采样率= 100,样本数= 100。执行该VI。注意这时的时域图和频谱图。因为采样率=样本数= 100 ,所以时域图中的正弦波的周期数与选择的频率相等,即可以显示10个周期。(如果把频率改成5,那么就会显示5个周期) 双边 FFT 5.检查频谱图可以看到有两个波峰,一个位于10Hz,另一个位于90Hz,90Hz处的波峰实际上是10Hz处的波峰的负值。因为图形同时显示了正负频率,所以被称为双边FFT。 6.先后令频率=10、20(Hz),执行该VI。注意每种情况下频谱图中波峰位置的移动。 观察频率等于10和20时的时域波形。注意哪种情况下的波形显示更好,并解释原因。 7.因为fs = 100 Hz,所有只能采样频率低于50Hz的信号(奈奎斯特频率=fs/2)。把频率修改为48Hz,可以看到频谱图的波峰位于± 48 Hz。 8.把频率改为52HZ,观察这时产生的图形与第5步产生的图形的区别。因为52大于 5
奈奎斯特频率,所以混频偏差等于|100 – 52| = 48 Hz。 9.把频率改成30和70Hz,执行该VI。观察这两种情况下图形是否相同,并解释原因。 单边 FFT 10.按照下图修改流程图。上面已经知道因为FFT含有正负频率的信息,所以可以FFT具有重复信息。现在这样修改之后只显示一半的FFT采样点(正频率部分)。这样的方法叫做单边FFT。单边FFT只显示正频部分。注意要把正频分量的幅值乘以2才能得到正确的幅值。但是,直流分量保持不变。(若程序中考虑含直流分量的情况,应当增加一个分支或case结构。
11.设置频率(Hz) = 30,采样率= 100,样本数= 100, 运行该VI。 12.保存该VI为LabVIEW\Activity目录下的FFT_1sided.vi。 13.把频率改为70Hz,执行该VI,观察这时产生的图形与第9步产生的图形的区别。
练习 7-1 结束。 7.4.2 窗函数 计算机只能处理有限长度的信号,原信号x(t)要以T(采样时间或采样长度)截断,即有限化。有限化也称为加“矩形窗”或“不加窗”。矩形窗将信号突然截断,这在频域造成很宽的附加频率成分,这些附加频率成分在原信号x(t)中其实是不存在的。一般将这一问题称为有限化带来的泄露问题。泄露使得原来集中在f0上的能量分散到全部频率轴上。泄露带来许多问题:如①使频率曲线产生许多“皱纹”(Ripple),较大的皱纹可能与小的共振峰值混淆;②如信号为两幅值一大一小频率很接近的正弦波合成,幅值较小的一个信号可能被淹没。③f0附近曲线过于平缓,无法准确确定f0的值。 为了减少泄露,人们尝试用过渡较为缓慢的、非矩形的窗口函数。常用的窗函数如下表所示。
窗 定 义 应 用 矩形窗(无窗) W[n]=1.0 区分频域和振幅接近的信号瞬时信号宽度小于窗 指数形窗 W[n]=exp[n*lnf/N-1] f=终值 瞬时信号宽度大于窗
海宁窗 W[n]=0.5cos(2nπ/N) 瞬时信号宽度大于窗普通目的的
