《Protel DXP使用教程》(第2版_王正勇)电子课件 第3章

3.1.3 放置元件
图3-9 选择所需的元器件库
图3-10 选择所需的元器件
3.1.4 编辑元件属性
元件的属性主要包括元件的符号、封装形式、管脚号定义等。对于Protel DXP自带的 元器件库中的元器件，在认可其默认属性的情况下，只需对元器件在原理图中的序号 进行修改和定义，下面以电容为例对元件属性进行编辑。 如用鼠标左键双击要编辑的电容元件Cap，或在放置元器件时按【Tab】键会弹出如 图3-11所示的对话框。

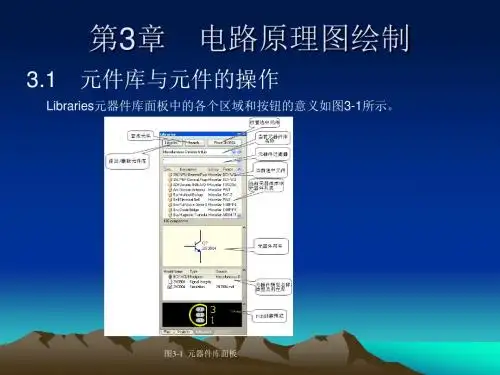

图3-2 当前可用库对话框 图3-3 打开库文件对话框
图3-4 打开二级子元器件库文件夹
图3-5 添加Maxim Converter Analog to Digital.IntLib库后的可用库对话框
3.1.2 查找元件
若用户只知道元器件的名称，可以用鼠标左键单击Libraries元器件库面板上的按 钮进行查找，系统将自动弹出如图3-6所示的对话框。在Libraries Search对话框中的文 本框内输入想要查找的元器件的名称，如输入Cap，单击“Search”按钮，将弹出如图 3-7所示的查找结果对话框。对话框中描述了元器件所有的元器件描述（Description）、 元器件库名称（Miscellaneous Devices.IntLib）、封装类型（Footprint）、模型名称 （Model Name）与类型（Type）等信息。
图3-11 元器件属性编辑对话框
3.1.5 实例：放置电阻 （1）执行菜单命令“Design”→“Browse Library”，或单击标签栏中的“System”→ “Libraries”，弹出的Libraries元器件库面板，加载电阻元件所在的常用分立元器件库 Miscellaneous Devices.Intlib。 （2）将常用分立元器件库Miscellaneous Devices.Intlib设定为当前库元器件，在元器件过 滤器中输入电阻在库文件中的开头字母Res，各种电阻元器件将出现在元器件列表中， 如图3-12所示。 （3）单击“Place”按钮，将鼠标移动到合适位置，单击鼠标左键放置电阻元件，如图3-13 所示。 （4）在元器件的某一属性上双击鼠标左键，将弹出一个针对该属性的对话框，如在R？上 双击则将弹出如图3-14所示的对话框。在Value选项区可以修改元器件在图纸里的流水 号，在Properties选项区可以修改元器件的坐标、颜色及翻转角度等。

软件界面与操作问题
软件界面不友好
01
描述软件界面可能存在的问题
，如界面布局不合理、颜色搭
配不协调等。
02
软件操作不便捷
03
描述软件操作可能存在的问题
，如操作步骤繁琐、快捷键不
实用等。
04
解决方案
05
针对软件界面与操作问题的解
决方案，如优化界面布局、简
化操作步骤等。
06
06
DXP软件案例分享
案例一：使用DXP软件进行销售数据分析
数据导出与分享
总结词
将DXP项目中的数据导出为其他格式，或分享给其他用户。
详细描述
在DXP软件中，用户可以将项目中的数据导出为多种格式，如CSV、Excel、PDF等。同时，用户还可以通过分享 功能，将数据分享给其他用户或团队成员。根据需要选择导出格式和分享方式，即可完成数据的导出和分享操作 。
04
解决方案
05
06
针对数据导入导出问题的解决方案，如 转换数据格式、优化数据量等。
数据查询与筛选问题
数据查询速度慢 描述在进行数据查询时可能遇到的问 题，如查询速度缓慢、查询结果不准
确等。
数据筛选不准确
描述在进行数据筛选时可能遇到的问 题，如筛选条件设置错误、筛选结果 不符合预期等。
解决方案
针对数据查询与筛选问题的解决方案 ，如优化查询语句、提高数据库性能 等。
导入/导出数据
总结词
将数据从外部文件导入到DXP项目中，或将项目中的数据导出为外部文件。
详细描述
在DXP软件中，可以通过“文件”菜单下的“导入数据”和“导出数据”选项 ，将CSV、Excel等格式的数据导入或导出。根据向导指引，选择数据源和目标 文件，即可完成数据的导入或导出操作。

要点
•
介绍原理图编辑器界面
•
设置图纸
•
加载原理图元器件库
•
绘制简单原理图
•
绘制具有复合式元器件的原理图，绘制具有总线结构
的原理图
•
原理图中的复制、粘贴等操作
•
修改元器件属性
Pro1t5e.1l2D.2X0P202004 SP2实用设计教程(第二版)
5
第 2 章 绘制原理图
• 查找元器件符号
•
产生元器件清单和原理图打印等
Pro1t5e.1l2D.2X0P202004 SP2实用设计教程(第二版)
14
第 2 章 绘制原理图
“高级绘图工具”图标
：用鼠标左键单击该图标右侧
的下拉箭头，会出现“高级绘图”工具栏的各命令按钮，如图2-
1-6所示。图中主要是文字标注和图形编辑等命令按钮。
图2-1-6 “高级绘图”工具栏
Pro1t5e.1l2D.2X0P202004 SP2实用设计教程(第二版)
Pro1t5e.1l2D.2X0P202004 SP2实用设计教程(第二版)
6
第 2 章 绘制原理图 2.1 任务一：原理图图纸设置和画面管理 2.1.1 图纸设置
要求：了解原理图编辑器界面，了解画面管理的主要操作 方法，设置原理图图纸为A4横放、可视栅格大小为10mil，光 标一次移动半个栅格，标题栏类型为标准型（Standard），显 示图纸参考边框，启动电气栅格，电气栅格设置为4。
15
第 2 章 绘制原理图
“对齐工具”图标
：“对齐”工具栏中包含的主要是
各种对齐命令按钮，如图2-1-7所示。
图2-1-7 “对齐”工具栏
Pro1t5e.1l2D.2X0P202004 SP2实用设计教程(第二版)

修改Report Mode，点击你要修改的违反规则旁的Report Mode， 并从下拉列表中选择严格程度。一般使用默认设置。
◆设置连接矩阵：Project \ Project Options \connection matrix 设置的是错误类型的严格性，这将检查如引脚间的连接、元件和图 纸输入。
出现新的项目文件，PCB Project1.PrjPCB
• ◆ File »Save Project As 键入路径和文件名 Multivibrato
点击
2019/9/23
7
File »Save Project As 键入路径和文件名 Multivibrator.PrjPCB
绘制印制板图： ×××.PcbDoc • 设置DRC,检查PCB图，无误后，生成输出文件
2019/9/23
5
一、创建一个新的PCB项目：
• ◆设计窗口，Pick a Task区，点Create a new Board Level Design Project
◆或左下Files面板中，New\Blank Project (PCB) ◆或顶部菜单File » New \ PCB Project
2019/9/23
10
1、创建一个新的原理图图纸
• File »New\Schematic Sheet：一个名为 Sheet1.SchDoc的原理图图纸出现在设计窗口 中，并且原理图文件夹也自动地添加（连接） 到项目。
• File »Save As：保存为Multivibrator.SchDoc， 并点击Save。
2019/9/23
46
放说明文字
多行文本说明 可中文
2019/9/23
注意保存！
47
