礼来桩基施工方案

  • 格式：docx
  • 大小：993.31 KB
  • 文档页数：10

age 1 of 10

®China MCC5 Group Corp. Ltd.

中国五冶集团有限公司 礼来桩基施工方案

age 2 of 10

®China MCC5 Group Corp. Ltd.

中国五冶集团有限公司 目录

PART I. TECHNICALSCOPEOFWORK综合说明 ....................................................... 3

一、 编制依据 ................................................................................................................................ 3

二、 编制原则 ................................................................................................................................ 3

PART II. GENERAL 工程概况 .................................................................................. 4

一、 工程说明 ................................................................................................................................ 4

二、 设计概况 ................................................................................................................................ 4

三、 地质条件 ................................................................................................................................ 5

四、 工期要求 ................................................................................................................................ 5

PART III. 施工总体策划和部署 ................................................................................... 5

一、 施工前的准备工作 .................................................................................................................. 5

二、 施工组织管理、主要人员、机械设备配备 ............................................................................. 6

三、 施工进度计划的控制 .............................................................................................................. 6

age 3 of 10

®China MCC5 Group Corp. Ltd.

中国五冶集团有限公司 PART I. TECHNICALSCOPEOFWORK

综合说明

礼来苏州制药有限公司扩建的湖东工厂胰岛素灌装项目桩基工程分两个区：A区位于苏州工业园方中街以西，中田巷以南，星华街以东；B区位于苏州工业园中新路东北侧，方中街西侧，长田路南侧。建筑场地约45000㎡。拟建建筑物包括QA/QC实验室及灌装车间(50区)，仓库(51区)，CUP, WWT, OSBL处理中心(60区)以及行政办公楼（8区）。建筑等级均为二级，结构形式以钢结构为主。主要建筑物概况见下表：

一、 编制依据

1. 桩基础工程设计（施工图）

2. 岩土工程详细勘察报告

3. GB 13476-2009

4. SU-G03-2012先张法预应力混凝土管桩图集

5. GB 50007-2011建筑地基基础设计规范

6. GB50202-2002地基与基础验收规范

7. JGJ 94-2008建筑桩基技术规范

8. JGJ106-2003建筑桩基检测技术规范

9. JGJ T 93-95桩基低应变动力检测规程

10. JC 888-2001先张法预应力混凝土薄壁管桩

11. YBJ 235-91预应力钢筋混凝土管桩施工技术规程

12. JGJ33-2001建筑机械使用安全技术规程

13. 苏州市有关文件规定

14. 业主单位对实施本工程的有关具体要求；

15. 国家现行施工验收技术规范、技术标准和江苏省、苏州市地方标准；

16. 建设部颁布的《建设工程施工现场管理规定》；

17. 国家建设《建筑工程质量验收评定标准》及《建筑施工安全生产、文明施工》达标的有关规定

18. 现场目测。

二、 编制原则

1. 认真贯彻国家对工程建设的各项方针政策，严格执行工程建设的各项程序。 序号 建筑物名称 建筑物区域 设计地坪±0.00标高 层数 建筑物等级 结构类型 荷载

（KN/柱）

1. QA/QC实验室及灌装车间 50 3.5 三层 二级 钢结构 2980

2. 仓库 51 3.5 一层 二级 钢结构 560

3. CUP, WWT, OSBL处理中心 60 3.5 一层 二级 钢结构 728

4. 行政办公楼 8 3.5 三层 二级 钢结构 4000

age 4 of 10

®China MCC5 Group Corp. Ltd.

中国五冶集团有限公司 2. 遵循建筑施工工艺及其技术规范，合理安排施工程序及施工顺序。

3. 从实际出发，作好人力、物力的综合平衡，组织均衡施工。

4. 采用先进的施工技术，科学地确定施工方案；严格控制施工质量，确保施工安全；努力缩短工期，提高劳动生产力。

PART II. GENERAL

工程概况

一、 工程说明

工程名称：礼来苏州湖东工厂胰岛素灌装项目桩基工程

建设地点：苏州工业园

桩基形式：正式工程桩

建设单位：礼来苏州制药有限公司

二、 设计概况

1. 本工程采用静压高强预应力混凝土管桩，局部采用钢筋混凝土灌注桩。A区以粘土层⑤为桩尖持力层，桩端进入持力层深度不小于2d（d为桩径）单桩竖向承载力特征值为700 kN；B区以。。。。。。。为桩尖持力层，桩端进入持力层深度不小于2d（d为桩径），单桩竖向承载力特征值不小于2000kN。

2. 根据江苏省工程建设标准设计图集《预应力混凝土管桩》（苏G03-2012），本工程选用管桩编号为PHC-400(95)AB-C80型，桩长为15m、24m、25m三种规格，预应力高强混凝土管桩（C80）力学性能及几何、配筋参数表参本图集10页；PHC-400(95)AB-C80管桩配筋图参本图集23页；管桩采用焊接连接，接头做法参本图集44页；本工程桩均不设桩尖；主要工程量见下表：

子项号 桩型 桩总数

A区 PHC－400（95）AB－C80－7，7,11 353

PHC－400（95）AB－C80－12，12 746

PHC－400（95）AB－C80－7，8 939

B区 PHC－400（95）AB－C80－12，12 121

PHC－400（95）AB－C80－7，8 202

总计 2361

3. 预应力管桩施工完毕后，应采用动测法检测桩身完整性，柱下三桩或三桩以下的承台抽检桩数不得少于1根，检测数量不小于总桩数的20%；另应采用单桩竖向抗压承载力静载试验进行验收检测，检测数量不小于总桩数的1%，且不少于3根。

4. 管桩沉桩到位后，应尽快于管桩内灌注C30砼封底，封底高度不小于2米。

5. 试桩根数为3根，桩顶标高782.0m，选用管桩编号为PC 400 AB 95-22(桩长)。不作为工程桩使用。

age 5 of 10

®China MCC5 Group Corp. Ltd.

中国五冶集团有限公司 三、 地质条件

1. According to the geological survey report that the site land is flat, it is measured that the

exploration pointsare 2.36 ~ 3.54m based on 1985 National Height Datum, maximum height

difference is 1.18m, the landscape is the Yangtze River delta rushed lacustrine plain.

根据地勘报告，本场地地势平坦，测得勘探点1985国家高程基准2.36～3.54m,最大高差为1.18m，本场地地貌单元属长江三角洲河口冲湖积平原。

2. Basic meteorological characteristics: the annual average temperature is 15.7 degree, the

extreme maximum temperature was 39.2 degree, the lowest temperature was -9.8 degree,

the annual average rainfall is 1099.6mm, average relative humidity is 80%.

基本气象特征为：年平均气温为15.7度，极端最高气温为39.2度，极端最低气温为-9.8度，年平均降水量为1099.6mm,平均相对湿度为80%。

3. Because superficial part distributes ②clay that is waterproof, ③1 silty clay and ③2 silty clay

is micro-permeable layer, they belongs to relative water-tight layer, and their total thickness is

not less than 4m, the engineering foundation pit excavation depth is not exceeding bottom

plate of ②clay, it need not consider the adverse effect of micro-confined water during

合集下载

桩基施工方案专项施工方案

桩基施工方案专项施工方案

桩基施工方案专项施工方案

1. 引言

本文档旨在对桩基施工方案进行专项施工方案描述，以确保项目的安全性和施工质量。桩基施工方案是在设计基础上进行实施的具体施工方案，包括材料选用、施工工艺、施工组织等内容。本文档将详细描述桩基施工方案的专项施工方案。

2. 施工准备

在进行桩基施工前，需要进行充分的施工准备，包括： - 确定施工现场的基础情况，包括土壤特征、地下水位等； - 确定所用桩基的类型和规格； - 安排施工人员，并提供必要的培训； - 准备施工所需的机械设备和工具。 3. 材料选用

桩基施工所需的材料包括钢筋、混凝土等。在选择材料时，需要考虑以下因素： - 材料的强度和稳定性； - 材料的环保性； - 材料的耐久性。

4. 施工工艺

桩基施工的工艺包括以下几个关键步骤：

4.1 钻孔施工

钻孔施工是桩基施工的第一步，主要包括以下过程： - 根据设计要求和地下情况确定钻孔的位置和深度； - 使用钻机进行钻孔，并根据需要灌注冲洗液； - 监控钻孔进度和质量。

4.2 桩身安装

桩身安装是指将钢筋和混凝土灌注到钻孔中的过程。具体步骤如下：

- 确保钻孔底部的清洁，并清除钻屑和泥浆； - 根据设计要求，按照钢筋配筋图进行钢筋的安装； - 混凝土灌注，保证充实度和均匀性； - 按照规范要求对桩身进行养护。

4.3 桩头处理

桩头处理是指对桩身进行切割、修整和加固的过程。具体步骤如下：

- 清除桩身表面的杂物和污垢； - 进行桩头的切割和修整； - 根据设计要求，对桩头进行加固，如焊接钢板等。

5. 施工组织

为了确保桩基施工的顺利进行，需要进行合理的施工组织，包括以下方面： - 制定详细的施工方案和施工进度； - 安排专业人员进行现场管理和监督； - 设立安全防护措施，并进行培训； - 定期进行施工质量检查和安全检查。 6. 施工质量控制

为了保证桩基施工的质量，需要进行严格的施工质量控制，包括以下内容： - 严格按照设计要求进行施工操作； - 对施工过程进行监控和记录； - 进行工程质量检测和验收。

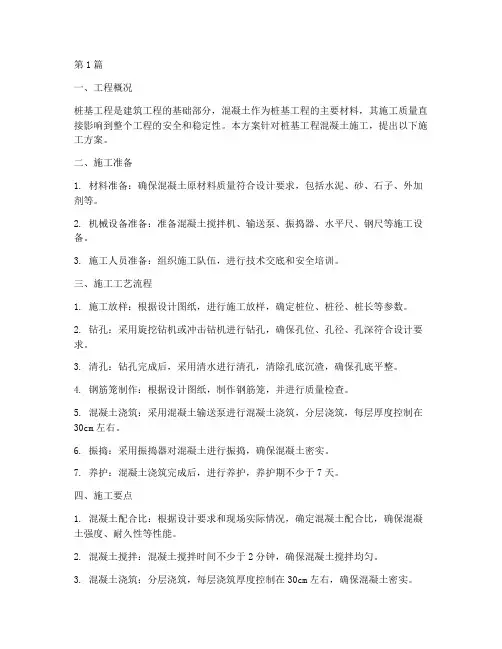

桩基工程混凝土施工方案(3篇)
