第一章 电路基本原理第一节 电流与电压u （t ）和i （t ）这两个变量是电路中最基本的概念，描述了电路中各种不同的关系。
电荷与电流电荷与电流的概念是解释一切电气现象的基础原则。
而电荷也是电路的最基本的量。
电荷是构成物质的原子的电气属性，单位是库仑（C ）。
通过基础物理学，我们了解到一切物质都是由被称为原子的基本粒子构造而成的，每个原子中都包含电子、质子和中子。
我们还知道电子上的电荷带负电，每个电子上的电量是1.60210×10-19库仑。
质子带与电子相等的正电荷。
原子上质子与电子的数目相等，使其呈中性。
我们来考虑电荷的运动。
电或电荷的独特之处就是它们可以移动，也就是说电荷可以从一个地方移动到另一个地方，从而转换成另外一种形式的能量。
当把一根导线接在电池（一种电源）的两端时，电荷受迫而运动；正电荷与负电荷分别向相反的两个方向移动。
这种电荷的移动产生了电流。
习惯上，我们把正电荷移动的方向或负电荷移动的反方向称为电流的方向，如图1-1所示。
这种说法是由美国科学家、发明家本杰明·富兰克林提出的。
即使我们知道金属导体中的电流是由于带负电荷的电子（运动）而产生的，（我们）也使用默认的习惯，将正电荷运动的方向定义为电流的方向。
因此，电流是单位时间内电荷的变化率，单位是安培（ampere ，A ）。
在数学上，电流i 、电荷q 和时间t 的关系为i=dtdq （1-1） 将等式的两边同时进行积分，则可得到电荷在时间t 和t 0之间的变化。
有q== 0t t idt （1-2）在等式（1-1）中我们给电流i 的定义表现了电流不是一个定值量，电荷随时间的变化不同，电流也与之呈不同的函数关系。
电压、电能与电功率使电子在导体中定向运动需要做功或能量转换。
功由外电动势提供，最典型的就是图1-1中的电池。
外电动势也可理解为电压或电位差。
电路中，a 、b 两点之间的电压U ab 等于从a 到b 移动单位电荷所需能量（所做的功），有U ab =dqdw （1-3） w 代表电能，单位是焦耳（J ）；q 代表电量。

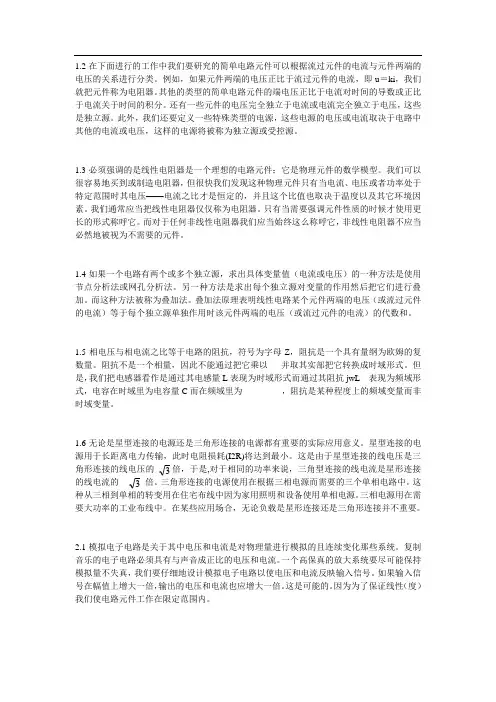

1.2在下面进行的工作中我们要研究的简单电路元件可以根据流过元件的电流与元件两端的电压的关系进行分类。
例如，如果元件两端的电压正比于流过元件的电流，即u ＝ki ，我们就把元件称为电阻器。
其他的类型的简单电路元件的端电压正比于电流对时间的导数或正比于电流关于时间的积分。
还有一些元件的电压完全独立于电流或电流完全独立于电压，这些是独立源。
此外，我们还要定义一些特殊类型的电源，这些电源的电压或电流取决于电路中其他的电流或电压，这样的电源将被称为独立源或受控源。
1.3必须强调的是线性电阻器是一个理想的电路元件；它是物理元件的数学模型。
我们可以很容易地买到或制造电阻器，但很快我们发现这种物理元件只有当电流、电压或者功率处于特定范围时其电压——电流之比才是恒定的，并且这个比值也取决于温度以及其它环境因素。
我们通常应当把线性电阻器仅仅称为电阻器。
只有当需要强调元件性质的时候才使用更长的形式称呼它。
而对于任何非线性电阻器我们应当始终这么称呼它，非线性电阻器不应当必然地被视为不需要的元件。
1.4如果一个电路有两个或多个独立源，求出具体变量值（电流或电压）的一种方法是使用节点分析法或网孔分析法。
另一种方法是求出每个独立源对变量的作用然后把它们进行叠加。
而这种方法被称为叠加法。
叠加法原理表明线性电路某个元件两端的电压（或流过元件的电流）等于每个独立源单独作用时该元件两端的电压（或流过元件的电流）的代数和。
1.5相电压与相电流之比等于电路的阻抗，符号为字母Z ，阻抗是一个具有量纲为欧姆的复数量。
阻抗不是一个相量，因此不能通过把它乘以 并取其实部把它转换成时域形式。
但是，我们把电感器看作是通过其电感量L 表现为时域形式而通过其阻抗jwL 表现为频域形式，电容在时域里为电容量C 而在频域里为 ，阻抗是某种程度上的频域变量而非时域变量。
1.6无论是星型连接的电源还是三角形连接的电源都有重要的实际应用意义。
星型连接的电源用于长距离电力传输，此时电阻损耗(I2R)将达到最小。

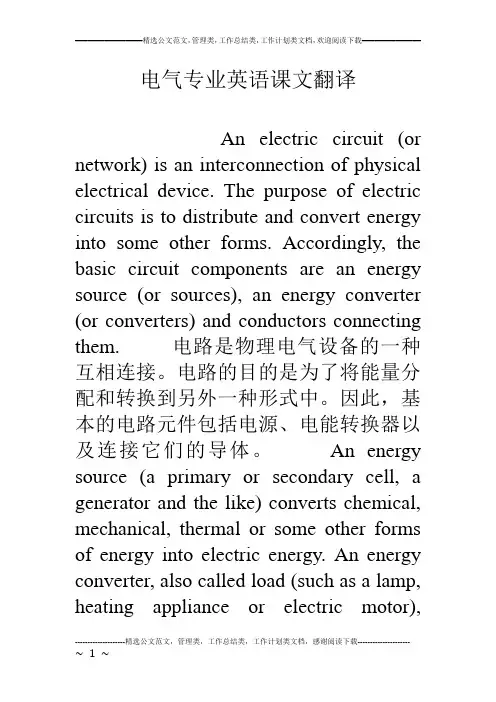

电气专业英语课文翻译An electric circuit (or network) is an interconnection of physical electrical device. The purpose of electric circuits is to distribute and convert energy into some other forms. Accordingly, the basic circuit components are an energy source (or sources), an energy converter (or converters) and conductors connecting them. 电路是物理电气设备的一种互相连接。
电路的目的是为了将能量分配和转换到另外一种形式中。
因此，基本的电路元件包括电源、电能转换器以及连接它们的导体。
An energy source (a primary or secondary cell, a generator and the like) converts chemical, mechanical, thermal or some other forms of energy into electric energy. An energy converter, also called load (such as a lamp, heating appliance or electric motor),converts electric energy into light, heat, mechanical work and so on. 电源将化学能量、机械能量，热能或者其他形式的能量转换成电能。
电能转换器将电能转换成光、热、机械运动等等。
Events in a circuit can be defined in terms of (or voltage) and current. When electric energy is generated, transmitted and converted under conditions such that the currents and voltages involved remain constant with time, one usually speaks of direct-current () circuits. 电路属性可以根据电动势和电流来定义。
电气工程及其自动化专业英语苏小林课后答案【篇一：电气工程及其自动化准耶英语】/p> characterize描绘…的特征，塑造人物，具有….的特征property 性质，财产equal in magnitude to 在数量（数量级）上等同于 convert 转换converter 转换器time rate 时间变化率mathematically 从数学上来讲differentiatev 区分，区别in honor of 为纪念某人 name in honor of为纪念某人而以他命名electromotive force （ e m f ）电动势voltaic battery 伏打电池，化学电池an element 一个电器元件interpret 口译，解释，说明potential difference/voltage 电势差/电压 expend 花费，消耗instantaneous 瞬时的，促发的passive sign convention 关联参考方向the law of conservation of energy 能量守恒定律 reference polarity 参考极性electron 电子 electronic 电子的 electric 电的，电动的 time-varying 时变的 constant-valued 常量的metallic 金属的be due to 是因为，由于，归功于building block 模块coulomb库伦，ampere安培，joule焦耳，volt伏特，watt瓦特，work 功变量u（t），i(t)是电路中最基本的概念。
他们描述了电路中的各种关系。
电荷量的概念是解释电现象的基本原理，电荷量也是电路中最基本的量。
电荷也是构成物质的原子的电器属性，量纲是库伦。
我们从初等物理可以得知所有物质是由基本组成部分原子组成，而原子又包括电子（electron），质子（proton）和中子（neutron）我们都知道电荷e是带负电的电子，在数量上等于1.60210*1019 c, 而质子携带同等电荷量的正电荷，相同数量的质子，电子使原子呈现电中性（neutrally charged）。

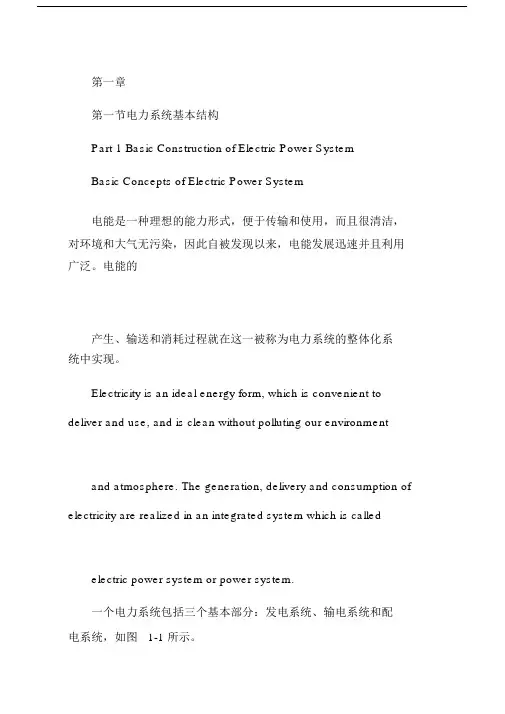

第一章第一节电力系统基本结构Part 1 Basic Construction of Electric Power SystemBasic Concepts of Electric Power System电能是一种理想的能力形式，便于传输和使用，而且很清洁，对环境和大气无污染，因此自被发现以来，电能发展迅速并且利用广泛。
电能的产生、输送和消耗过程就在这一被称为电力系统的整体化系统中实现。
Electricity is an ideal energy form, which is convenient to deliver and use, and is clean without polluting our environmentand atmosphere. The generation, delivery and consumption of electricity are realized in an integrated system which is calledelectric power system or power system.一个电力系统包括三个基本部分：发电系统、输电系统和配电系统，如图1-1 所示。
An electric power system consists of three principal divisions: power generation, power transmission system, and powerdistribution systems, as shown in Fig.1.1图 1-1 电力系统的三个基本部分用户从电力系统取用的所有电能都是在某种形式的电厂（或者称作电站）中产生的。
发电是整个电能利用过程的第一环节。
All the electricity the consumers take from the power system is generated in a power plant, or called power station, of somekind. Power generation is the first stage of the whole progress of the utilization of electric energy.输电系统连接发电和配电系统，并经过网络互连通向其他电力系统。
电气工程及其自动化专业英语翻译（精选多篇）第一篇：电气工程及其自动化专业英语翻译Electric Power Systems.The modern society depends on the electricity supply more heavily than ever before.It can not be imagined what the world should be if the electricity supply were interrupted all over the world.Electric power systems(or electric energy systems), providing electricity to the modern society, have become indispensable components of the industrial world.The first complete electric power system(comprising a generator, cable, fuse, meter, and loads)was built by Thomas Edison – the historic Pearl Street Station in New York City which began operation in September 1882.This was a DC system consisting of a steam-engine-driven DC generator supplying power to 59 customers within an area roughly 1.5 km in radius.The load, which consisted entirely of incandescent lamps, was supplied at 110 V through an underground cable system..Within a few years similar systems were in operation in most large cities throughout the world.With the development of motors by Frank Sprague in 1884, motor loads were added to such systems.This was the beginning of what would develop into one of the largest industries in the world.In spite of the initial widespread use of DC systems, they were almost completely superseded by AC systems.By 1886, the limitations of DC systems were becoming increasingly apparent.They could deliver power only a short distance from generators.To keep transmission power losses(I 2 R)and voltage drops to acceptable levels, voltage levels had to be high for long-distance power transmission.Such high voltages were not acceptable for generation and consumption of power;therefore, a convenient means for voltage transformationbecame a necessity.The development of the transformer and AC transmission by L.Gaulard and JD Gibbs of Paris, France, led to AC electric power systems.In 1889, the first AC transmission line in North America was put into operation in Oregon between Willamette Falls and Portland.It was a single-phase line transmitting power at 4,000 V over a distance of 21 km.With the development of polyphase systems by Nikola Tesla, the AC system became even more attractive.By 1888, Tesla held several patents on AC motors, generators, transformers, and transmission systems.Westinghouse bought the patents to these early inventions, and they formed the basis of the present-day AC systems.In the 1890s, there was considerable controversy over whether the electric utility industry should be standardized on DC or AC.By the turn of the century, the AC system had won out over the DC system for the following reasons:（1）Voltage levels can be easily transformed in AC systems, thusproviding the flexibility for use of different voltages for generation, transmission, and consumption.（2）AC generators are much simpler than DC generators.（3）AC motors are much simpler and cheaper than DC motors.The first three-phase line in North America went into operation in 1893——a 2,300 V, 12 km line in southern California.In the early period of AC power transmission, frequency was not standardized.This poses a problem for interconnection.Eventually 60 Hz was adopted as standard in North America, although 50 Hz was used in many other countries.The increasing need for transmitting large amounts of power over longer distance created an incentive to use progressively high voltage levels.To avoid the proliferation of anunlimited number of voltages, the industry has standardized voltage levels.In USA, the standards are 115, 138, 161, and 230 kV for the high voltage(HV)class, and 345, 500 and 765 kV for the extra-high voltage(EHV)class.In China, the voltage levels in use are 10, 35, 110 for HV class, and 220, 330(only in Northwest China)and500 kVforEHVclass.Thefirst750kVtransmission line will be built in the near future in Northwest China.With the development of the AC/DC converting equipment, high voltage DC(HVDC)transmission systems have become more attractive and economical in special situations.The HVDC transmission can be used for transmission of large blocks of power over long distance, and providing an asynchronous link between systems where AC interconnection would be impractical because of system stability consideration or because nominal frequencies of the systems are different.The basic requirement to a power system is to provide an uninterrupted energy supply to customers with acceptable voltages and frequency.Because electricity can not be massively stored under a simple and economic way, the production and consumption of electricity must be done simultaneously.A fault or misoperation in any stages of a power system may possibly result in interruption of electricity supply to the customers.Therefore, a normal continuous operation of the power system to provide a reliable power supply to the customers is of paramount importance.Power system stability may be broadly defined as the property of a power system that enables it to remain in a state of operating equilibrium under normal operating conditions and to regain an acceptable state of equilibrium after being subjected to a disturbance..Instability in a power system may be manifested in many different ways depending on the system configurationand operating mode.Traditionally, the stability problem has been one of maintaining synchronous operation.Since power systems rely on synchronous machines for generation of electrical power, a necessary condition for satisfactory system operation is that all synchronous machines remain in synchronism or, colloquially “in step”.This asp ect of stability is influenced by the dynamics of generator rotor angles and power-angle relationships, and then referred to “ rotor angle stability ”译文：电力系统现代社会比以往任何时候更多地依赖于电力供应。
电气工程及其自动化专业英语苏小林课后答案【篇一：电气工程及其自动化准耶英语】/p> characterize描绘…的特征，塑造人物，具有….的特征property 性质，财产equal in magnitude to 在数量（数量级）上等同于 convert 转换converter 转换器time rate 时间变化率mathematically 从数学上来讲differentiatev 区分，区别in honor of 为纪念某人 name in honor of为纪念某人而以他命名electromotive force （ e m f ）电动势voltaic battery 伏打电池，化学电池an element 一个电器元件interpret 口译，解释，说明potential difference/voltage 电势差/电压 expend 花费，消耗instantaneous 瞬时的，促发的passive sign convention 关联参考方向the law of conservation of energy 能量守恒定律 reference polarity 参考极性electron 电子 electronic 电子的 electric 电的，电动的 time-varying 时变的 constant-valued 常量的metallic 金属的be due to 是因为，由于，归功于building block 模块coulomb库伦，ampere安培，joule焦耳，volt伏特，watt瓦特，work 功变量u（t），i(t)是电路中最基本的概念。
他们描述了电路中的各种关系。
电荷量的概念是解释电现象的基本原理，电荷量也是电路中最基本的量。
电荷也是构成物质的原子的电器属性，量纲是库伦。
我们从初等物理可以得知所有物质是由基本组成部分原子组成，而原子又包括电子（electron），质子（proton）和中子（neutron）我们都知道电荷e是带负电的电子，在数量上等于1.60210*1019 c, 而质子携带同等电荷量的正电荷，相同数量的质子，电子使原子呈现电中性（neutrally charged）。
Most people can formulate a mental picture of a computer, but computers do so many things and come in such a variety of shapes and sizes that it might seem difficult to distill their common characteristics into an all-purpose definition. At its core, a computer is a device that accepts input， processes data， stores data, and produces output, all according to a series of stored instructions.Computer input is whatever is put into a computer system. Input can be supplied by a person， by the environment, or by another computer。
Examples of the kinds of input that a computer can accept include the words and symbols in a document, numbers for a calculation, pictures， temperatures from a thermostat，audio signals from a microphone， and instructions from a computer program. An input device, such as a keyboard or mouse， gathers input and transforms it into a series of electronic signals for the computer.In the context of computing, data refers to the symbols that represent facts, objects， and ideas. Computers manipulate data in many ways， and we call this manipulation processing。
昆明学院《专业英语》课程教学大纲（适用电气专业）（共 32 学时）一、课程的性质、地位、任务和教学目标（一）课程的性质和地位专业英语是电气工程及其自动化的通识教育公共必修课程之一，随着国际交流的日益广泛,专业英语的重要性也日渐明显。
本课程是专业基础教育的一门选修课。
本课程既是专业知识的学习又是英语的学习，具有双重意义。
（二）课程的主要任务课程的主要任务从以下三个方面体现：1. 专业词汇领会掌握250-300个本专业单词，以及由这些词构成的常用词组200-250个，并具有按构词语法识别生词的能力。
2. 阅读翻译能力借助工具书，能流利阅读本专业的英文书籍及相关资料，并有一定的翻译能力。
3. 英文摘要写作与学术交流能力具有初步的英文摘要写作与学术交流能力。
教学重点：1．掌握教材中出现过的专业英语词汇；2．掌握专业英语的阅读技巧；3．掌握专业英语的翻译技巧；4．掌握专业英语的语法特点；5．掌握专业英语和科技英语中的常见文体，尤其是学术论文的写作知识。
教学难点：1．专业英语词汇的积累；2．专业英语的正确应用。
（三）课程的教学目标本课程目标是使学生了解专业英语的基本特点，并学习相应的专业词汇，提高学生应用英语的能力。
学生通过本课程的学习，能够了解专业英语的特点，可以拓展自己的专业词汇，能基本无障碍的阅读本专业英文文献，具备一定翻译本专业英文文献和和写作本专业英文科技论文的基础，并有一定的学术交流能力，为将来从事专业工作打下必要的基础。
二、课程教学环节组成由课堂讲授，师生讨论，习题课，答疑，复习等环节组成。
三、课程教学内容纲要第一章：Fundamentals of Electric Circuits【目的和要求】掌握课文及专业英文的语法特点和词汇特点。
【教学内容】1.1 Current and Voltage1.2 Circuit Elements1.3 Ohm’s Law1.4 Kirchhoff’s Laws1.5 Basic Analysis Methods1.6 Sinusoidal AC Circuit Analysis and Three-Phase Circuit【重点和难点】1）The relation between power and energy2）Independent sources3）How to use Kirchhoff’s current law and voltage law?4）Nodal analysis5）Balanced three-phase Voltage第二章：Electronics【目的和要求】掌握课文及词义选择、词义的引申和长难句的翻译。
电气工程及其自动化专业英语-ZOE Su1. Introduction电气工程及其自动化( Electrical Engineering and Automation)是一个广泛应用于各个领域的学科，它涵盖了电力系统、电子电路、自动控制、仪器测量等多个方面。
在学习和研究这门学科时，熟悉相关的英语专业术语是非常重要的。
本文档将介绍一些电气工程及其自动化专业中常用的英语词汇和短语。
2. Electrical Engineering 英语词汇2.1 电力系统•Power system: 电力系统•Power generation: 发电•Power transmission: 输电•Power distribution: 配电•Power plant: 发电厂•Substation: 变电站•Transformer: 变压器•Generator: 发电机•Transmission line: 输电线路•Circuit breaker: 断路器•Load: 负载2.2 电子电路•Circuit: 电路•Resistor: 电阻器•Capacitor: 电容器•Inductor: 电感器•Diode: 二极管•Transistor: 晶体管•Integrated circuit (IC): 集成电路•Printed circuit board (PCB): 印制电路板•Voltage: 电压•Current: 电流2.3 自动控制•Control system: 控制系统•Feedback: 反馈•PID controller: 比例积分微分（PID）控制器•Sensor: 传感器•Actuator: 执行器•Control signal: 控制信号•Closed-loop control: 闭环控制•Open-loop control: 开环控制2.4 仪器测量•Instrumentation: 仪器测量•Measurement: 测量•Accuracy: 精度•Calibration: 校准•Sensor: 传感器•Meter: 仪表•Voltmeter: 电压计•Ammeter: 电流计•Oscilloscope: 示波器•Multimeter: 电表3. Electrical Engineering 英语短语3.1 电力系统•Power blackout: 停电•Grid integration: 网络集成•Load shedding: 负荷调节•Power factor: 功率因数•Power outage: 断电•Voltage regulation: 电压调节•Renewable energy: 可再生能源•Power factor correction: 功率因数校正•Power supply: 电源3.2 电子电路•Logic gate: 逻辑门•Circuit design: 电路设计•Printed circuit board (PCB) design: 印刷电路板设计•Analog circuit: 模拟电路•Digital circuit: 数字电路•Circuit analysis: 电路分析•Circuit simulation: 电路仿真•Circuit board layout: 电路板布局•Electronic component: 电子元件•Circuit diagram: 电路图3.3 自动控制•Automatic control: 自动控制•Control loop: 控制回路•Feedback loop: 反馈回路•Control system design: 控制系统设计•Proportional control: 比例控制•Integral control: 积分控制•Derivative control: 微分控制•Control algorithm: 控制算法•System response: 系统响应•Setpoint: 设定值3.4 仪器测量•Measurement uncertainty: 测量不确定性•Precision measurement: 精密测量•Measurement accuracy: 测量准确性•Metrology: 计量学•Calibration procedure: 校准程序•Test equipment: 测试设备•Instrument calibration: 仪器校准•Measurement range: 测量范围•Measurement error: 测量误差•Data acquisition: 数据采集4. 总结掌握电气工程及其自动化专业中的英语词汇和短语是很有必要的，它可以帮助我们更好地理解和交流相关知识。
unit1 taxe A 电力变压器的结构和原理在许多能量转换系统中，变压器是一个不了缺少的原件。
它使得在经济的发电机所产生电能并以最经历的传输电压传输电能，同时对于特定的使用者合适的电压使用电能成为可能。
变压器同样广泛的应用于低功率低电流的电子电路和控制电路中，来执行像匹配电源组抗和负载以求得最大的传输效率。
隔离一个电路与另一个电路在两个电路之间隔离直流电而保证交流电继续通道的功能。
在本质上，变压器是一个由两个或多个绕组通过相互的磁通耦合而组成的，如果这其中的一个绕组，原边连接到交流电压源将产生交流磁通它的幅值决定于原边的电压所提供的电压频率及匝数。
感应磁通将与其他绕组交链，在副边中将感应出一个电压其幅值将取决于副边的匝数及感应磁通量和频率。
通过使原副边匝数比例适应，任何所期望的电压比例或转换比例都可以得到。
变压器工作的本质仅要求存在与两个绕组相交链的时变的感应磁通。
这样的作用也可以发生在通过空气耦合的两组绕组中，但用铁心或其他铁磁材料可以使绕组之间的耦合作用增强，因为一大部分磁通被限制在与两个绕组交链的高磁导率的路径中。
这种变压器通常被称作为心式变压器。
大部分变压器都是这种类型。
以下的讨论几乎全部围绕心事变压器。
为减少铁心中的涡流所产生的损耗，磁路通常由一叠薄的叠片所组成。
如图1.1所示两种常见的结构形式用示意图表示出来。
芯式变压器的绕组绕在两个矩形铁心柱上，壳式变压器的绕组绕在三个铁心柱中间的那个铁心柱上，。
0.14毫米厚的硅钢片通常被用于在低频率低于几百Hz下运行的变压器中，硅钢片具有价格低铁心损耗小，在高磁通密度下，磁导率高的理想性能，能用做高频率低能耗的标准的通讯电路中的小型变压器的铁心是由被称为铁氧体的粉末压缩制成的铁磁合金所构成的。
在这些结构中，大部分的磁通被限制在固定的铁心中与两个绕组相交链。
绕组也产生多余的磁通，像漏磁通，只经过一个绕组和另外的绕组不相交链。
虽然漏磁通只是所有磁通的一小部分，但它在决定变压器的运行情况中起着重要的作用。
电气工程专业英语Electrical Engineering专业英语1. Circuit analysis: 电路分析2. Power systems: 电力系统3. Control systems: 控制系统4. Electromagnetics: 电磁5. Electronics: 电子学6. Communication systems: 通信系统7. Digital signal processing: 数字信号处理8. Microelectronics: 微电子学9. Power electronics: 功率电子学10. Mechatronics: 机电一体化11. Electric machines and drives: 电机及驱动12. Renewable energy systems: 可再生能源系统13. High voltage engineering: 高压工程14. Electrical measurements: 电测量15. Electrical materials: 电材料16. Microwave engineering: 微波工程17. Optoelectronics: 光电子学18. Nanoelectronics: 纳米电子学19. Electromagnetic compatibility: 电磁兼容20. Robotics: 机器人学21. Artificial intelligence: 人工智能22. Embedded systems: 嵌入式系统23. Image and signal processing: 图像与信号处理24. Control theory: 控制理论25. Wireless communication: 无线通讯26. Power system protection: 电力系统保护27. Analog circuit design: 模拟电路设计28. Digital circuit design: 数字电路设计29. Fuzzy logic control: 模糊逻辑控制30. Biomedical engineering: 生物医学工程。
