建筑制图期末考试试题一、单项选择题（每题2分，共20分）1. 在建筑制图中，表示墙体厚度的线型是：A. 实线B. 虚线C. 点划线D. 双点划线2. 建筑平面图的比例尺一般为：A. 1:100B. 1:50C. 1:200D. 1:5003. 建筑立面图中，表示室外地面的线型是：A. 粗实线B. 细实线C. 虚线D. 点划线4. 以下哪个符号不是建筑制图中的常用符号？A. 指北针B. 比例尺C. 剖面符号D. 温度计5. 在建筑制图中，门的开启方向通常用以下哪种线表示？A. 虚线B. 点划线C. 箭头线D. 双点划线6. 建筑平面图中，窗户的表示方法通常是：A. 用实线表示窗框B. 用虚线表示窗框C. 用点划线表示窗框D. 用双点划线表示窗框7. 建筑制图中，表示楼梯的符号是：A. 箭头B. 斜线C. 虚线D. 点划线8. 建筑立面图中，表示阳台的线型是：A. 细实线B. 粗实线C. 虚线D. 点划线9. 在建筑制图中，表示屋顶的线型是：A. 粗实线B. 细实线C. 虚线D. 点划线10. 建筑剖面图中，表示楼层板的线型是：A. 粗实线B. 细实线C. 虚线D. 点划线二、简答题（每题10分，共40分）1. 简述建筑平面图的作用及其包含的主要内容。

2. 描述建筑立面图与建筑剖面图的主要区别。

3. 说明建筑制图中尺寸标注的基本原则。

4. 描述建筑制图中材料符号的表示方法及其意义。

三、绘图题（每题20分，共40分）1. 根据所给的建筑平面图，绘制相应的建筑立面图。

2. 根据所给的建筑立面图，绘制相应的建筑剖面图。

注意：- 请在答题纸上清晰、准确地作答。

- 绘图题请使用绘图工具，确保线条清晰、比例准确。

- 考试时间为120分钟，请合理分配时间。

- 请保持答题纸的整洁，避免涂改。

祝各位考生考试顺利！。

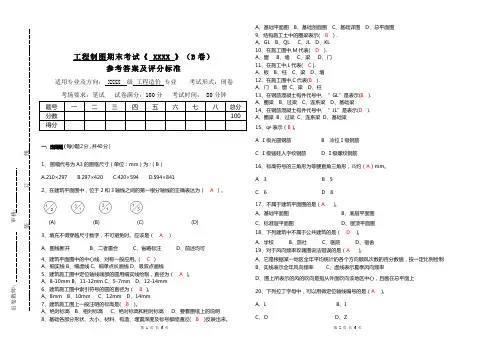

A、窗B、墙C、梁D、门11、在施工中,L代表( C ).A、板B、柱C、梁D、墙12、在施工图中,C代表(B ).A、门B、窗C、梁D、柱13、在钢筋混凝土构件代号中, “ GL”是表示(B ).A、圈梁B、过梁C、连系梁D、基础梁14、在钢筋混凝土构件代号中, “ JL”是表示(D ).A、圈梁B、过梁C、连系梁D、基础梁15、φL表示（B）。

A Ⅰ级光圆钢筋B 冷拉Ⅰ级钢筋C Ⅰ级锰硅人字纹钢筋D Ⅰ级螺纹钢筋16、标高符号的三角形为等腰直角三角形，髙约（A）mm。

A 3B 5C 6D 817、不属于建筑平面图的是（A）。

A、基础平面图B、底层平面图C、标准层平面图D、屋顶平面图18、下列建筑中不属于公共建筑的是（D）。

A、学校B、旅社C、医院D、宿舍19、对于风向频率玫瑰图说法错误的是（A）。

A、它是根据某一地区全年平均统计的各个方向顺风次数的百分数值，按一定比例绘制B、实线表示全年风向频率C、虚线表示夏季风向频率D、图上所表示的风的吹向是指从外面吹向该地区中心，且画在总平面上20、下列拉丁字母中，可以用做定位轴线编号的是（A）。

A、LB、IC、OD、Z二、判断题（下列各题，你认为正确的，请在题干的括号内打“√”，错的打“×”。

每小题2分，共20分）1、断面图是假想用一剖切形体，画出剖切面切到部分的图形和末剖切到面可见部分的图形。

（×）2、平面图定位轴线的竖向编号应用大写拉丁字母，从下至上顺序编写，其中的I、Q、J不得用作轴线编号。

（×）3、总平面图是画在有等交线或坐标方格网的地形图上。

（√）4、建筑立面图是平行于建筑物各方向外表立面的正投影图。

（√）5、常用构件的代号“GL”表示基础梁。

（×）6、当标注构件的上顶面标高时，应标注到不包括粉刷完成的结构顶面（如各层楼面标高）（×）第 1 页共4 页第2 页共 4 页7、建筑制图标注中中“φ”表示圆或弧的半径( × )8、梁内箍Φ6@200表示为HPB235级钢筋直径为6mm，钢筋中心距为200mm.（√）9、建筑立面图、平面图上的标高一般都是相对标高。

建筑工程制图与识图》期末试题及答案建筑工程制图与识图期末试题及答案注意事项：1.本试卷共四大题，满分100分，考试时间120分钟，闭卷；2.考前请将密封线内各项信息填写清楚；3.所有答案请直接做在试卷上，做在草稿纸上无效；4.考试结束，试卷、草稿纸一并交回。

一、填空题（每小题4分，本大题共40分）1.图板是用来铺放和固定图纸的。

板面要求平整光滑，图板四周一般都镶有硬木边框，图板的左边是工作边，称为导边，需要保持其平直光滑。

2.丁字尺主要用于画水平线，它由互相垂直并连接牢固的尺头和尺身两部分组成，尺身沿长度方向带有刻度的侧边为工作边。

3.三角板由45°和30°（60°）各一块组成一副，其作用是配合丁字尺画竖线和斜线。

4.分规的形状与圆规相似，只是两腿均装有尖锥形钢针，既可用它量取线段的长度，也可用它等分直线段或圆弧。

5.建筑模板主要用来画各种建筑标准图例和常用符号。

6.任何物体的形状都是由点、线和面等几何元素构成的。

7.积聚性是当平面图形（或直线）与投影面垂直时，其投影积聚成一条直线（或一个点）的投影性质。

8.类似性是当平面图形（或直线）与投影面倾斜时，其投影为原形的相似形的投影性质。

9.房屋的正投影图直观性不强，但能正确反映物体的形状和大小，并且作图方便，度量性好。

10.基本形体按其表面的性质不同，可分为平面立体和曲面立体。

二、单项选择题(每小题2分，本大题共20分)1.在建筑棱柱由两个相互平行的底面和若干个侧棱面围成，相邻两侧棱面的交线称为（B）。

A。

正棱线，简称正线B。

侧棱线，简称棱线C。

左棱线，简称左线D。

右棱线，右称棱线2.图样上的尺寸包括尺寸界线、尺寸线、（B）。

A。

尺寸起止数字和尺寸字母B。

尺寸起止符号和尺寸数字C。

尺寸起止字母和尺寸线段D。

尺寸起止线段和尺寸符号3.尺寸线应用细实线绘制，应与被注（B）。

A。

高度平行B。

长度平行C。

宽度平行D。

角度平行4.棱锥由一个底面和若干个三角形侧棱面围成，且所有棱面相交于一点，称为锥顶，常记为（A）。

2101-2102-1建筑装饰识图与制图（A）卷考试学期：2021-2022-1试卷类型：A适用年级：装饰2021-2022班考试时间：120分钟考试方式：闭卷所属院系:专业班级:姓名:学号:说明：建筑装饰识图与制图期末考试试卷题目一二三四总分分值20分10分40分30分100分得分评卷人复核一、单选题（本题共10小题，满分20分）1.设想将室内各墙面沿某阴角拆开，依次展开，直至都平放于同一铅直投影面，形成（）。

（2分）A.平面展开图B.装饰平面图C.立面展开图D.立面图2.绘制内墙展开立面图时，用（）绘制连续的墙面外轮廓、面与面转折的阴角线、内墙面、地面、顶棚等的轮廓（2分）A.粗实线B.中实线C.细实线D.中粗实线3.它是把在装饰平面布置图、顶棚平面图、装饰立面图中无法表达清楚的部分，按比例放大按正投影原理绘制的图样叫做（）（2分）A.剖面图B.大样图C.装饰详图D.结构图4.能唯一确定物体的空间形状的投影是（）（2分）A.两面投影B.平行投影C.正投影D.三面投影5.图名编号圆直径为（）（2分）A.8~10B.8~12C.10~12D.12~146.尺寸界限超出尺寸线长度为（）（2分）A.2B.4C.6D.87.下列图线相交的画法举例，正确的是（）（2分）A.B.C.D.8.尺寸界限的长度为（）（2分）A.2B.3C.7D.109.详图符号圆圈的直径为（）（2分）A.8B.10C.12D.1410.在房屋建筑室内装饰装修中表示需要设计的平面与所在楼层平面或环境的总体关系的图样称为（）（2分）A.总平面图B.平面图C.环境布点图D.展开图得分评卷人复核二、多选题（本题共5小题，满分10分）1.一套完整的装饰施工图包括（2分）A.首页图B.装饰平面图C.装饰立面图D.装饰详图E.家具图2.正投影的特性有（）（2分）A.相似性B.全等性C.实形性D.积聚性E.重合性3.下列常用于平面图的比例有哪些（2分）A.1：50B.1:65C.1:75D.1:100E.1:304.下列不是粗实线绘制的结构是（2分）A.平剖面图中被剖切的房屋建筑和装饰装修构造的主要轮廓线B.图形和图例的填充线C.房屋建筑室内装饰装修构造详图中的般轮廓线D.房屋建筑室内装饰装修立面图的外轮廓线5.图纸图幅以短边作为垂直变称为（）（2分）A.横式B.立式得分评卷人复核三、简答题（本题共4小题，满分40分）1.根据立体图，用1：1的比例绘制下列图形的三面投影图并标注尺寸。
