桩基检测技术(简全)

常用的桩基检测的主要方法.doc桩基是建筑物中承受地面载荷的主要构件之一，如果桩基存在质量问题将会严重影响建筑物的安全稳定性。

因此，桩基检测是建筑施工过程中非常重要的一项工作。

桩基检测的主要方法包括静载试验、动载试验、振动试验、沉降观测和声波检测等等。

1. 静载试验静载试验通常被认为是桩基质量控制的“金标准”。

它是通过在桩顶施加一个或多个静载，从而检测桩基承载性能的一种试验方法。

通常静载试验需要实现桩顶的位移、桩头的变形以及桩身的应力等参数的监测和计算。

通过这些测量值的分析和对比就可以判断该根桩是否符合设计要求。

动载试验的基本原理是利用冲击载荷快速施加到桩顶部位，然后测量桩头处的振动加速度信号，通过对桩体振动的行为进行分析研究其动态特性，可以得到桩基的承载能力。

在工程实际中，由于先决条件、试验条件等多种原因，极少有一次性达到理想状态。

因此，在进行动载试验时，需要进行多次试验，然后将试验数据进行分析和比较，以得出准确结论。

3. 振动试验振动试验通常使用低频（20至50 Hz）振动机对桩身进行激振，记录在不同位置处的振动响应，并从中计算出桩基的刚度和阻尼等物理参数。

通常情况下，振动试验也需要进行多组试验，以验证其数据的可靠性。

4. 沉降观测沉降观测是通过专用的沉降仪器观测桩基在施工过程中的沉降情况。

其基本原理是利用高灵敏度的测量设备，随时观测土体的沉降变形，然后利用专业软件进行数据处理和分析，通过观察土体沉降的变化来判断桩基是否达到安全稳定状态。

5. 声波检测声波检测是一种基于传声原理的桩基检测方法。

其基本原理是利用声波在桩体内的传播，从而测量桩顶和底部位置的声波速度，进而计算出桩体的强度、刚度等物理参数。

声波检测是一个非破坏性的检查工具，实施时不会对桩体造成任何损害。

综上所述，桩基检测方法的选择取决于需要测量的参数、地质情况和实际情况。

不同的检测方法之间也可以相互结合，以提高检测数据的准确性和可靠度。

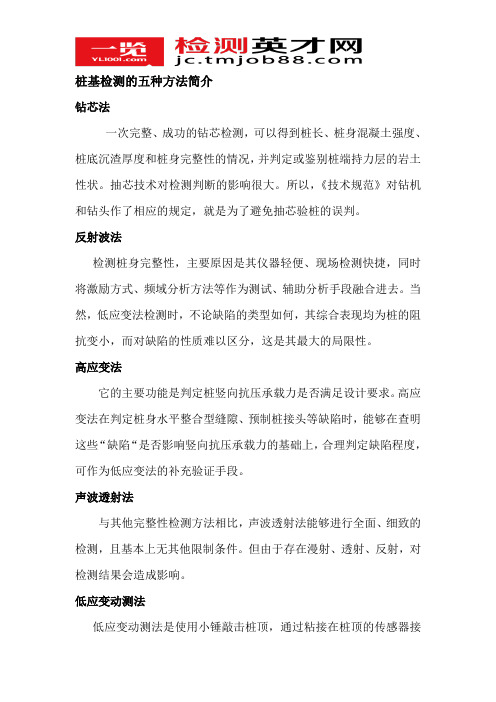

桩基检测的五种方法简介钻芯法一次完整、成功的钻芯检测，可以得到桩长、桩身混凝土强度、桩底沉渣厚度和桩身完整性的情况，并判定或鉴别桩端持力层的岩土性状。

抽芯技术对检测判断的影响很大。

所以，《技术规范》对钻机和钻头作了相应的规定，就是为了避免抽芯验桩的误判。

反射波法检测桩身完整性，主要原因是其仪器轻便、现场检测快捷，同时将激励方式、频域分析方法等作为测试、辅助分析手段融合进去。

当然，低应变法检测时，不论缺陷的类型如何，其综合表现均为桩的阻抗变小，而对缺陷的性质难以区分，这是其最大的局限性。

高应变法它的主要功能是判定桩竖向抗压承载力是否满足设计要求。

高应变法在判定桩身水平整合型缝隙、预制桩接头等缺陷时，能够在查明这些“缺陷“是否影响竖向抗压承载力的基础上，合理判定缺陷程度，可作为低应变法的补充验证手段。

声波透射法与其他完整性检测方法相比，声波透射法能够进行全面、细致的检测，且基本上无其他限制条件。

但由于存在漫射、透射、反射，对检测结果会造成影响。

低应变动测法低应变动测法是使用小锤敲击桩顶，通过粘接在桩顶的传感器接收来自桩中的应力波信号，采用应力波理论来研究桩土体系的动态响应，反演分析实测速度信号、频率信号，从而获得桩的完整性。

该方法检测简便，且检测速度较快测试过程是获取好信号的关键，测试中应注意：①测试点的选择。

测试点数依桩径不同、测试信号情况不同而有所不同②锤击点的选择。

锤击点宜选择距传感器20～30 cm 处不必考虑桩径大小。

③传感器安装。

传感器根据所选测试点位置安装，注意选择好粘贴方式。

④尽量多采集信号。

一根桩不少于10 锤。

桩基检测工程规范和技术规定一、参照根据：《建筑基桩检测技术规程》JGJ106—2023《建筑地基处理技术规范》JGJ79—2023《建筑桩基技术规范》JGJ94—2023《建筑地基基础设计规范》GB50007—2023项目预应力高强度混凝土管桩（PHC管桩）施工图及设计技术规定符合图集2023浙G22先张法预应力混凝土管桩规定。

项目地质勘察汇报二、检测机构和检测人员规定：1、资质原则：检测机构必须通过计量认证，获得基桩检测旳对应资质。

检测机构有自己独立旳试验室，全套旳检测、试验设备，具有进行检测成果分析旳专业人员。

2、业绩原则：检测机构必须在杭州地区实行过三个以上同类型项目旳检测，且至少有一种工程桩基检测代表值超过5000根旳同类型项目旳检测经验。

3、其他规定：检测人员必须为获得对应资格证书旳经验丰富旳作业人员。

本项目旳项目负责人必须为经验丰富旳高级工程师。

（提供项目负责人及检测人员旳项目经验）。

三、预应力高强度混凝土管桩（PHC管桩）检测技术原则：3.1检测类型：预应力高强度混凝土管桩（PHC管桩）；3.2检测内容：项目所有构造施工图中所包括旳桩基工程旳检测范围以及试验桩旳检测。

包括单桩竖向抗压静载荷试验、低应变动力测试、桩倾斜度检测等所有工作内容。

3.3桩身完整性检测旳抽检数量应符合如下规定：检测数量每个柱下承台检测桩数不少于1根；抽检数量不应少于总桩数旳20%,且不得少于10根；对于倾斜度不小于0.5%旳承压桩、抗拔桩、Ⅲ类及以上旳桩占检测总数量旳30%。

若采用锤击法施工，锤击数超过1800击旳基桩应逐根检测。

检测项目为检测桩身缺陷及其位置，鉴定桩身完整性类别。

3.4单桩竖向抗压承载力检测规定：规定采用静载荷试验，检测数量为每个建筑物同类型总桩数旳1%，且均不少于3根；当同类型总桩数不不小于50根时，检测数量为2根。

静载荷检测时间为试桩完毕30天后。

3.5 单桩倾斜度检测规定：检测数量每个柱下承台不少于1根；抽检数量不少于总桩数旳20%；抽检位置原则上不与低应变和静载荷检测位置重叠。

桩基工程施工检测桩基工程是指为大型建筑物或工程构筑物提供基础支撑的一种重要工程技术。

在桩基工程的施工过程中，施工质量的控制是至关重要的，而检测工作则是质量控制的重要环节之一。

本文将介绍桩基工程施工检测的相关内容，包括检测的目的、方法、标准、设备及操作流程等方面。

希望能为桩基工程施工提供一定的参考和帮助。

一、桩基工程施工检测的目的对于桩基工程来说，检测的主要目的是确保桩基施工符合设计要求，能够满足工程建设的需要。

具体来说，检测的目的包括以下几个方面：1. 确保桩基的技术性能满足设计要求，包括承载力、变位、沉降等方面；2. 发现和解决施工中可能存在的问题，及时调整施工方案，确保工程质量；3. 为工程进度和施工安全提供保障，排除施工隐患，确保工程进度；4. 为后续工程的施工提供可靠的基础支撑，保障工程的整体稳定性。

总的来说，桩基工程施工检测的目的就是通过对施工过程进行全面、有效的监测，确保施工的质量和安全，为工程建设提供可靠的技术保障。

二、桩基工程施工检测的方法桩基工程的施工检测方法主要包括现场检测和实验室检测两种方式。

现场检测是指在桩基施工现场进行的实时监测，用以控制和评价工程质量；实验室检测则是指通过对土样和桩基材料进行实验室试验，用以验证现场检测结果的准确性和可靠性。

下面将分别介绍现场检测和实验室检测的具体方法。

1. 现场检测方法（1）桩基质量检测：包括静载荷试验、超声波检测、动力触发检测等方法，用以验证桩基的承载力和变位等技术性能。

（2）桩身质量检测：通过对桩身的质量进行检测，包括外观检查、尺寸测量、金属探伤等方法，用以评估桩身质量是否符合设计要求。

（3）桩位偏移检测：通过测量桩位的偏移量，判断桩位是否正确，以及是否存在位移等问题，采取相应措施进行调整。

（4）桩身变形检测：通过对桩身的变形情况进行检测，包括拉力计、应变计等方法，评估桩体的强度和变形性能。

（5）桩周土体压力检测：通过对桩基周围土体压力的监测，判断桩基周围土体的变形和沉降情况，预防桩基沉降过大。

建筑工程技术中的桩基检测探究桩基作为一种常见的建筑工程基础，其负责承担着建筑物以及结构的重量，因此确保桩基的检测和质量是建筑工程技术中的重点之一。

本文将探究建筑工程技术中的桩基检测相关的技术及其应用。

一、桩基检测技术类别桩基检测技术可分为非损检测技术和损伤检测技术两类。

1. 非损检测技术非损检测技术是指不破坏桩体结构及配筋的条件下，利用一些物理手段获取桩基的质量信息。

主要有：（1）声波检测技术通过将声波由探头发送到桩身的外侧，每个点会产生不同的反射，并由探头传回声波，通过传回声波的幅度、速度与距离的关系来判断桩的重量。

（2）人工合成孔径雷达（人工探头声波测定）技术通过感应桩基发出的声波以后回波来测量基底、孔隙水位和单桩桩身的缺陷。

（3）阻抗检测法阻抗检测法是一种应用电流作用于磁场，通过检测磁场的变化来判断桩基缺陷的方法。

（4）地震波法地震波法是以地震波通过地层的速度来推测地下基础结构的方法。

2. 损伤检测技术损伤检测技术是通过对桩基进行破坏或者切割并进行探测，获取桩体存在的损伤。

主要有：（1）钻孔取样法钻孔取样法即是通过新钻孔以及原有的管桩孔洞进行样品的取样。

（2）核磁共振技术核磁共振技术是一种潜在的无损检测技术。

是一种通过核自旋翻转关系来测量材料分子的极化率、电导率和热导率的方法率。

（3）X射线衍射技术X射线衍射技术是一种测量材料晶体结构的方法，它通过X线的入射、透射、回旋和散射过程来探测材料晶粒、缺陷、残留应力等信息。

二、桩基检测技术的应用桩基检测技术主要应用于以下几个方面。

1. 桩基机械性能的检测利用阻抗、地震波及声波等非损检测技术来检测桩基的坚固性、抗压性及受力能力，以及桩基内部的缺陷情况。

2. 屈曲长度的测定与评价桩基在施工、使用以及现场的环境影响下，会逐渐受到荷载的作用，导致桩的屈曲变形。

利用损伤检测技术，例如钻孔取样法，可以对预制桩及灌注桩进行缺陷检测，查找桩基的屈曲情况，从而对桩基变形性能进行评价。

建筑基桩检测技术规范简介建筑基桩是一种重要的地基工程技术，它在建筑物的稳定性和安全性中起着至关重要的作用。

为了确保建筑基桩的质量和可靠性，基桩检测技术应用得越来越广泛。

本文将介绍建筑基桩检测技术规范的基本内容和要求。

一、检测目的和范围建筑基桩检测技术的主要目的是验证基桩的质量和技术指标是否符合施工图纸和设计要求。

检测范围包括基桩的质量、尺寸、位置和技术性能等方面。

二、检测人员资格要求进行建筑基桩检测的人员应具备相关专业知识和检测技能，并具备相应的资质证书。

检测人员应了解基桩施工工艺、材料性能和相关标准规范。

三、检测设备和仪器建筑基桩检测需要使用一系列仪器设备，如静载试验机、动测设备、声纳测试仪等。

这些设备应符合相关标准，工作准确可靠。

四、检测方法和步骤基桩检测常用的方法包括静载试验、动态测试、声纳检测等。

具体的检测步骤应根据不同的检测方法进行，确保检测的全面性和准确性。

1. 静载试验静载试验是基桩检测的一种常用方法。

它通过以不同的荷载施加在基桩上，测量位移与荷载之间的关系，评估其承载力和变形特性。

2. 动态测试动态测试主要包括冲击法和振动法。

冲击法通过人工或机械的冲击作用，观测基桩的反应特征，推测其质量和技术指标。

振动法则通过振动器振动基桩，通过观测振动波的传播特性，评估基桩的质量和技术指标。

3. 声纳检测声纳检测是通过声波在基桩中的传播速度和频率变化，判断其空洞、质量和技术指标。

这种方法便捷快速，对基桩进行全面检测。

五、检测结果评定根据建筑基桩检测结果，评定基桩的质量和技术指标是否符合要求。

在评定过程中，需要参考相关的标准规范和设计要求。

六、检测报告编制对建筑基桩进行检测后，需要编制详细的检测报告。

报告应包括基桩的检测方法、步骤、结果和评定等内容。

报告应清晰明了，具备较高的技术性和可读性。

七、检测结果的应用基桩检测结果的应用主要包括对基桩施工的质量控制、工程结构安全性评估和后续工程决策等方面。

XX项目地基基础检测桩基检测技术方案审批：审核：编制：XX有限公司二〇二三年三月十日一、工程概况XX项目。

地处XX市XX县。

桩基设计为丙级，桩基类型为混凝土钻孔灌注桩，桩径300mm，强度等级C30，持力层为泥灰层。

二、检测目的1、单桩竖向抗压静载试验是模拟基桩实际受力状态的试验方法，确定单桩竖向抗压极限承载力，为设计单位提供设计依据，为地基基础分部的验收提供验收依据。

2、单桩水平静载试验是模拟基桩实际受力状态的试验方法，确定单桩水平极限承载力，为设计单位提供设计依据，为地基基础分部的验收提供验收依据。

3、单桩竖向抗拔承载力试验是模拟基桩实际受力状态的试验方法，确定单桩竖向抗拔极限承载力。

为设计单位提供设计依据，为地基基础分部的验收提供验收依据。

二、检测、分析依据（1）《建筑地基基础工程施工质量验收规范》GB 50202-2018；（2）《建筑基桩检测技术规范》JGJ 106-2014；（3）《建筑桩基技术规范》JGJ 94-2008；（4）《建筑地基基础设计规范》GB 50007-2011；（5）本工程设计图纸、地质勘察资料及施工资料；（6）国家相关文件及工程技术资料。

三、检测方法（1）单桩竖向抗压静载试验加卸载方式1．加载方式：为设计提供依据的检测应采用慢速维持荷载法进行，即逐级等量加载，分级荷载宜为最大加载值或预估极限承载力的1/10，其中，第一级加载量可取分级荷载的2倍。

2．荷载分级：试验桩每级荷载加载为最大加载值或预估极限荷载力的1/10。

第一级可按2倍分级荷载加载，每级荷载在其维持过程中应保持荷载恒定。

3．沉降量观测：每级荷载施加后，应分别按第5、15、30、45、60min测读桩顶沉降量，以后每隔30min测读一次桩顶沉降量。

4．试桩沉降相对稳定标准：每一小时内的桩顶沉降量不得超过0.1mm，并连续出现两次（从分级荷载施加后的第30min开始，按1.5h连续三次每30min的沉降观测值计算）。

公路工程基桩检测技术规范公路工程基桩是注册的公路结构物和管理区域的重要组成部分，而其正确的检测是实现交通和形象质量改善的基础，为此，必须开展公路工程基桩检测技术规范，确保检测质量。

一、公路工程基桩检测技术规范1、基桩技术准则根据《中华人民共和国公路建设行政许可实施细则》以及《中华人民共和国公路建设行政许可范围审查办法》的要求，确定公路基桩技术要求：（1）基桩要求：在高速公路、国道、省道、县级公路的建设拟用的公路的基桩的技术要求，必须符合国家有关标准的要求。

（2）基桩监测要求：在公路建设项目中，采用人工检查或机械检查等技术手段，衡量基桩建造的合格情况，并确保基桩建设质量符合国家标准要求。

2、检查条件在实施公路工程基桩检测的过程中，检查条件必须符合有关标准要求，例如：（1）检测设备：应选用具有良好稳定性和测量精度的检测设备。

（2）检测工具：应具有精确的测量工具，确保检测精度符合有关规定。

（3）现场检验：应采用试井、试钻等要求，确保基桩完成度。

3、检测步骤公路基桩检测应按照以下步骤进行：（1）掌握公路基桩建造进度：根据实施计划，了解公路基桩的建造进度，确保基桩建设顺序正确。

（2）实施公路基桩检测：确定公路基桩检测的内容、检测方法和检测设备，对公路基桩进行检测。

（3）编制报告：根据检测结果，编制检测报告，并及时将报告提交至有关部门。

二、公路工程基桩检测实施要求1、技术要求（1）技术负责人：应确定专业技术负责人，确保技术质量符合要求。

（2）技术质量监督：对建设项目全程实施技术质量监督，确保其质量满足有关规定。

2、资料管理（1）收集基本信息：收集有关基桩的基本信息，包括地质、道路和环境等信息，以确保基桩检测的参照依据。

（2）建立资料库：建立公路工程基桩检测资料库，以便后续查询、管理和分析。

三、结论公路工程基桩检测技术规范是保证公路基桩合格的重要前提，其优质的技术要求、严格的检测程序和完善的资料管理，为公路基桩检测提供了保障。

桩基施工中的检测与监控技术桩基施工是建筑工程中非常重要的一环。

它不仅能够稳定地承载建筑物的重量，还能够抵御地震等自然灾害的影响。

为了确保桩基施工的质量和安全，需要进行检测和监控。

本文将介绍桩基施工中常用的检测与监控技术。

一、地质勘探技术在桩基施工前，首先需要进行地质勘探，以了解地下的地质情况。

地质勘探可以通过地质钻探、土质分析、地中雷达等技术手段来实现。

地质勘探能够确定桩基的设计参数，如桩长、桩径和桩的间距等，从而确保桩基施工的质量。

二、桩身质量检测技术在桩身施工中，常用的质量检测技术包括超声波检测、电阻率检测和压力计检测。

超声波检测能够通过测量声波的传播速度来获得桩身的质量信息，从而判断是否存在缺陷和疏松区域。

电阻率检测则可以通过电流在桩身中的传播速度和路径来判断桩体的质量情况。

压力计检测则是通过测量桩身在施工过程中的变形和位移来评估其受力情况。

三、桩端承载力监测技术桩端承载力是指桩基在垂直方向上能够承受的最大力。

为了确保桩基的稳定性，桩端承载力的监测非常重要。

常用的监测技术包括静载试验、动力触探试验和水压试验。

静载试验是在桩顶施加逐渐增大的荷载，从而观察桩身和土体之间的相互作用。

动力触探试验则是通过测量钻杆在桩身中的振动特性来判断桩身的承载力。

水压试验则是通过向桩身注水，观察水位变化来评估桩体的承载能力。

四、桩身位移监测技术在桩基施工过程中，桩身的位移情况需要进行实时监测。

常用的位移监测技术包括位移传感器、全站仪和测斜仪等。

位移传感器能够实时测量桩身在施工过程中的位移和变形情况。

全站仪则是通过测量桩头和桩身的水平角度和垂直角度来判断桩身的位置和形态。

测斜仪则可以测量桩身在施工过程中的倾斜角度。

五、数据分析与处理技术桩基施工中获得的大量数据需要进行分析和处理，以评估施工质量和桩体的承载能力。

数据分析与处理技术包括统计学方法、数学模型和监测数据云平台等。

统计学方法能够通过对监测数据进行统计分析，得出桩体的平均承载能力和方差等参数。
