第一章主回路工作原理一、什么叫主回路主回路指焊机中提供功率电源的电路部分。
二、主回路原理图（以ARC160例）三、组成器件说明1、K——电源开关用以接通（或切断）与市电（220V、50赫兹）的联系2、RT——起动电阻因焊机启动时要给后面的滤波电解电容充电。
为避免过大的开机浪涌电流损坏开关及触发空开跳闸，在开机时接入启动电阻，用以限制浪涌电流。
正常工作后，启动电阻被继电器短路。
实际电路中，为避免因开机浪涌电流冲击造成启动电阻损坏，起动电阻采用了热敏电阻（PTC和NTC），它们具有良好的耐冲击性。
3、J1——继电器开关接通之后，电流通过启动电阻给滤波电解电容充电，当电容电压达到一定值时，辅助电源开始工作提供24V电，使继电器吸合，将启动电阻短路。
4、DB——硅桥此硅桥用于一次整流，将市电220V、50赫兹交流电整流后输出308V的直流电。
5、C1——电解滤波电容整流后输出的308V的直流电为脉动直流，此电容起滤平作用6、R——放电电阻在关机以后，滤波电容中存有很高电压，为了安全，用此电阻将存电放掉。
7、C2——高频滤波电容在高频逆变中，需要给开关管提供高频电流，而电解滤波电容因本身电感及引线电感的原因，不能提供高频电流，因此需要高频电容提供。
8、Q——开关管开关管Q1、Q2、Q3、Q4组成全桥逆变器，在驱动信号作用下，将308V直流转变成100Kz（10万赫兹）交流电的。
9、C3——隔直电容为避免直流电流流过变压器肇成变压器饱而接入此电容。
10、T1——主变压器变压器的作用是将308V的高压变换成适合电弧焊接所需要的几十伏的低压。
11、D——快速恢复二极管D5、D6的作用是二次整流，即将100KHz的高频交流电流再次转变成直流电流。
12、L1——电抗器电抗器具有平波续流作用，可使输出电流变得连续稳定，保证焊接质量。
13、RF——分流器分流器是用锰铜制成的大功率小阻值的电阻，用于检测输出电流的大小，提供反馈信号。
三相全桥逆变电路详解三相全桥逆变电路，听起来挺复杂吧？别担心，咱们慢慢来，聊聊这个有趣的东西。
这玩意儿可不是用来做饭的，而是电力电子领域里的明星。
想象一下，三相电像三条欢快的小溪流淌，各自有自己的节奏。
当它们在一起的时候，就能发出美妙的和声。
而全桥逆变器就是在这个过程中起到关键作用的，仿佛是乐队里的指挥，让每个音符都完美契合。
说到逆变器，大家可能会想，为什么要逆变呢？哈哈，简单来说，逆变器就是把直流电“变身”成交流电，就像魔术一样。
你想象一下，家里的电池，给你提供的是直流电，而大多数家用电器需要的是交流电。
这时候，逆变器就像是个桥梁，把这两者连接起来，嘿，真是太神奇了！而三相全桥逆变器更是其中的佼佼者，它能把三相直流电转变为三相交流电，效率高得惊人，几乎能说是电力界的“超人”。
聊聊它的结构，三相全桥逆变器可不简单，里面可是有四个开关元件，通常用的是MOSFET或者IGBT。
它们就像一队忠诚的士兵，听从指挥，按下去就通，松开就断。
每个开关都有自己的职责，要是哪个开关没跟上节奏，整个系统就会乱套。
想想，如果你在跳舞，突然踩错了节拍，那可就尴尬了！所以，开关的控制信号得精准无误，这样才能确保输出的交流电波形美如画。
我们得说说三相全桥逆变器的优点，嘿，真的是优点多多！它的输出电流波形特别好，几乎没有谐波，像喝了灵芝一样清爽。
这种特性让电器工作得更加稳定，寿命也更长。
能量转换效率高，可以达到95%以上。
想想，这可是省电的利器，大家都爱吧？就像你喜欢吃美味的东西，又不想长肉一样，三相全桥逆变器就是这种“美味”。
再说说应用，三相全桥逆变器可用的地方可多了，风能发电、太阳能发电、还有电动汽车充电等等，真是无所不在。
想象一下，阳光照射下，太阳能电池板收集的能量，通过逆变器转变成交流电，供给你的家，嘿，生活多美好！而电动汽车的充电桩，更是离不开它，让你在路上畅行无阻，真是现代科技的奇迹。
这个系统也有点小麻烦，比如控制复杂性就高了，设计的时候可得小心翼翼，不能马虎哦。

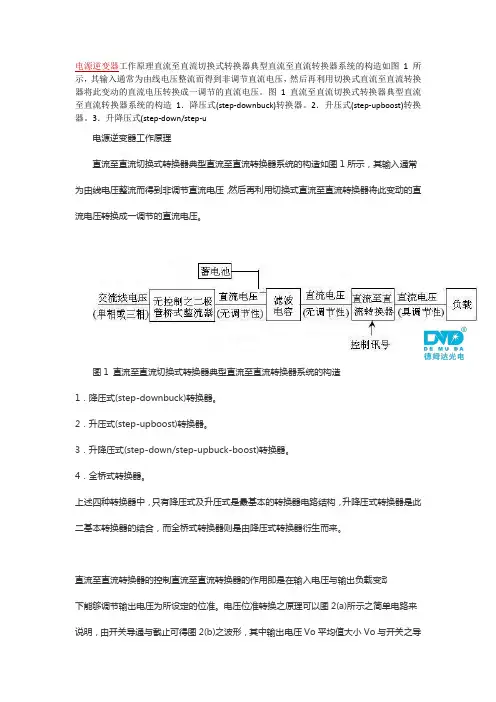

电源逆变器工作原理直流至直流切换式转换器典型直流至直流转换器系统的构造如图1所示，其输入通常为由线电压整流而得到非调节直流电压，然后再利用切换式直流至直流转换器将此变动的直流电压转换成一调节的直流电压。
图 1 直流至直流切换式转换器典型直流至直流转换器系统的构造1．降压式(step-downbuck)转换器。
2．升压式(step-upboost)转换器。
3．升降压式(step-down/step-u电源逆变器工作原理直流至直流切换式转换器典型直流至直流转换器系统的构造如图1所示，其输入通常为由线电压整流而得到非调节直流电压，然后再利用切换式直流至直流转换器将此变动的直流电压转换成一调节的直流电压。
图1 直流至直流切换式转换器典型直流至直流转换器系统的构造1．降压式(step-downbuck)转换器。
2．升压式(step-upboost)转换器。
3．升降压式(step-down/step-upbuck-boost)转换器。
4．全桥式转换器。
上述四种转换器中，只有降压式及升压式是最基本的转换器电路结构，升降压式转换器是此二基本转换器的结合，而全桥式转换器则是由降压式转换器衍生而来。
直流至直流转换器的控制直流至直流转换器的作用即是在输入电压与输出负载变动的情况下能够调节输出电压为所设定的位准。
电压位准转换之原理可以图2(a)所示之简单电路来说明，由开关导通与截止可得图2(b)之波形，其中输出电压Vo平均值大小Vo与开关之导通及截止时间(ton及toff)有关。
平均输出电压大小调整之最典型的方式是采用脉波宽度调变法(Pulse-WidthModulation，PWM)，其切换周期Ts(=ton+toff)为固定，由调整导通时间之大小来改变平均输出电压之大小Vo。
A B图2脉波宽度调变切换控制的方块图如图3(a)所示，开关之切换控制信号由控制讯号Vcontrol与周期为Ts之锯齿波Vst比较而得，控制信号则由Vo之实际值与设定值之误差放大而得。

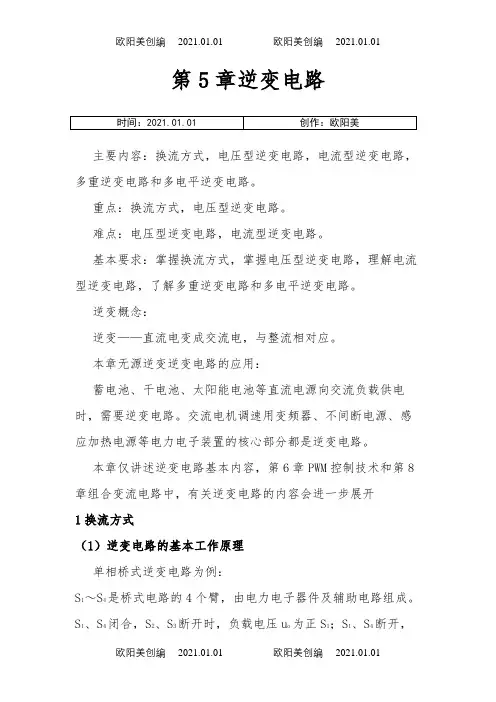

第5章逆变电路主要内容：换流方式，电压型逆变电路，电流型逆变电路，多重逆变电路和多电平逆变电路。
重点：换流方式，电压型逆变电路。
难点：电压型逆变电路，电流型逆变电路。
基本要求：掌握换流方式，掌握电压型逆变电路，理解电流型逆变电路，了解多重逆变电路和多电平逆变电路。
逆变概念：逆变——直流电变成交流电，与整流相对应。
本章无源逆变逆变电路的应用：蓄电池、干电池、太阳能电池等直流电源向交流负载供电时，需要逆变电路。
交流电机调速用变频器、不间断电源、感应加热电源等电力电子装置的核心部分都是逆变电路。
本章仅讲述逆变电路基本内容，第6章PWM控制技术和第8章组合变流电路中，有关逆变电路的内容会进一步展开1换流方式（1）逆变电路的基本工作原理单相桥式逆变电路为例：S1～S4是桥式电路的4个臂，由电力电子器件及辅助电路组成。
S1、S4闭合，S2、S3断开时，负载电压u o为正S1；S1、S4断开，S2、S3闭合时，u o为负，把直流电变成了交流电。
改变两组开关切换频率，可改变输出交流电频率。
图5-1 逆变电路及其波形举例电阻负载时，负载电流i o和u o的波形相同，相位也相同。
阻感负载时，i o滞后于u o，波形也不同（图5-1b）。
t1前：S1、S4通，u o和i o均为正。
t1时刻断开S1、S4，合上S2、S3，u o变负，但i o不能立刻反向。
i o从电源负极流出，经S2、负载和S3流回正极，负载电感能量向电源反馈，i o逐渐减小，t2时刻降为零，之后i o才反向并增大（2）换流方式分类换流——电流从一个支路向另一个支路转移的过程，也称换相。
开通：适当的门极驱动信号就可使其开通。
关断：全控型器件可通过门极关断。
半控型器件晶闸管，必须利用外部条件才能关断，一般在晶闸管电流过零后施加一定时间反压，才能关断。
研究换流方式主要是研究如何使器件关断。
本章换流及换流方式问题最为全面集中，因此在本章讲述1、器件换流利用全控型器件的自关断能力进行换流（Device Commutation）。

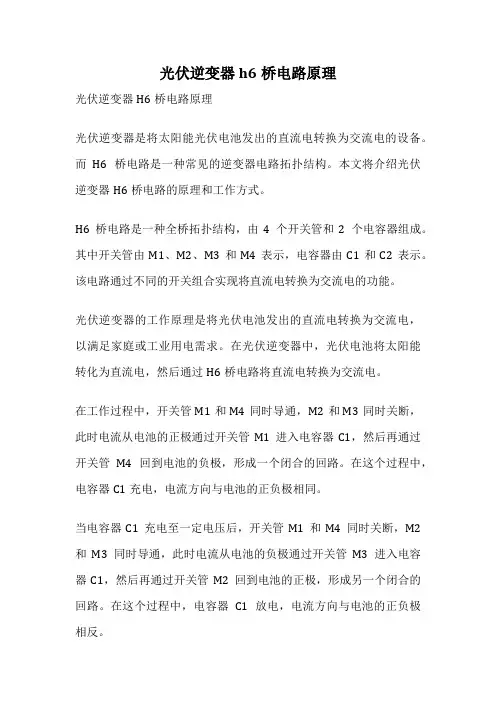

光伏逆变器h6桥电路原理光伏逆变器H6桥电路原理光伏逆变器是将太阳能光伏电池发出的直流电转换为交流电的设备。
而H6桥电路是一种常见的逆变器电路拓扑结构。
本文将介绍光伏逆变器H6桥电路的原理和工作方式。
H6桥电路是一种全桥拓扑结构，由4个开关管和2个电容器组成。
其中开关管由M1、M2、M3和M4表示，电容器由C1和C2表示。
该电路通过不同的开关组合实现将直流电转换为交流电的功能。
光伏逆变器的工作原理是将光伏电池发出的直流电转换为交流电，以满足家庭或工业用电需求。
在光伏逆变器中，光伏电池将太阳能转化为直流电，然后通过H6桥电路将直流电转换为交流电。
在工作过程中，开关管M1和M4同时导通，M2和M3同时关断，此时电流从电池的正极通过开关管M1进入电容器C1，然后再通过开关管M4回到电池的负极，形成一个闭合的回路。
在这个过程中，电容器C1充电，电流方向与电池的正负极相同。
当电容器C1充电至一定电压后，开关管M1和M4同时关断，M2和M3同时导通，此时电流从电池的负极通过开关管M3进入电容器C1，然后再通过开关管M2回到电池的正极，形成另一个闭合的回路。
在这个过程中，电容器C1放电，电流方向与电池的正负极相反。
通过不断地切换开关管的导通状态，电容器C1的充放电过程不断重复，从而实现了将直流电转换为交流电的功能。
交流电的频率由开关管的切换频率决定，通常为50Hz或60Hz，以满足电网的标准频率要求。
H6桥电路的优点是输出电压稳定，输出波形纯净，能够满足各种电器设备的供电需求。
此外，H6桥电路还具有较高的转换效率和较小的谐波失真。
光伏逆变器H6桥电路是一种常见的逆变器电路拓扑结构，通过不同的开关组合将直流电转换为交流电。
它具有输出电压稳定、波形纯净、转换效率高等优点，被广泛应用于光伏发电系统中。
希望通过本文的介绍，读者能够更好地理解光伏逆变器H6桥电路的原理和工作方式。
一款小功率光伏并网逆变器控制的设计引言21世纪，人类将面临着实现经济和社会可持续发展的重大挑战。
在有限资源和保护环境的双重制约下能源问题将更加突出，这主要体现在：①能源短缺；②环境污染；③温室效应。
因此，人类在解决能源问题，实现可持续发展时，只能依靠科技进步，大规模地开发利用可再生洁净能源。
太阳能具有储量大、普遍存在、利用经济、清洁环保等优点，因此太阳能的利用越来越受到人们的广泛重视，成为理想的替代能源。
文中阐述的功率为200W太阳能光伏并网逆变器，将太阳能电池板产生的直流电直接转换为220V/50Hz的工频正弦交流电输出至电网。
系统工作原理及其控制方案1 光伏并网逆变器电路原理太阳能光伏并网逆变器的主电路原理图如图1所示。
在本系统中，太阳能电池板输出的额定电压为62V的直流电，通过DC/DC变换器被转换为400V直流电，接着经过DC/AC逆变后就得到220V/50Hz的交流电。
系统保证并网逆变器输出的220V/50Hz正弦电流与电网的相电压同步。
图1 电路原理框图2 系统控制方案图2 主电路拓扑图图2为光伏并网逆变器的主电路拓扑图，此系统由前级的DC/DC变换器和后级的DC/AC逆变器组成。
DC/DC变换器的逆变电路可选择的型式有半桥式、全桥式、推挽式。
考虑到输入电压较低，如采用半桥式则开关管电流变大，而采用全桥式则控制复杂、开关管功耗增大，因此这里采用推挽式电路。
DC/DC 变换器由推挽逆变电路、高频变压器、整流电路和滤波电感构成，它将太阳能电池板输出的62V的直流电压转换成400V的直流电压。
DC/AC逆变器的主电路采用全桥式结构，由4个MOS管(该管内部寄生了反并联的二极管>构成，它将400V的直流电转换成为220V/50Hz的工频交流电。
2.1 DC/DC变换器控制方案图3 DC/DC变换器的控制框图DC/DC变换器的控制框图如图3所示。
控制电路是以集成电路SG3525为核心，由SG3525输出的两路50kHz的驱动信号，经门极驱动电路加在推挽电路开关管Q1和Q2的门极上。
单相全桥逆变电路移相调压方式的工作原理好嘞，今天我们来聊聊单相全桥逆变电路移相调压方式，听起来是不是有点高大上？别担心，我会尽量把它说得简单易懂，咱们就像聊天一样，轻松点。
什么是单相全桥逆变电路呢？简单说，它就像是一个电能的变换器，把直流电转换成交流电。
这种设备在生活中可常见了，比如说你家里的太阳能发电系统就可能用到它。
想象一下，咱们用的电器大部分都需要交流电，如果没有这种逆变电，咱们的电器可就无法正常工作了。
这个“移相调压”又是什么鬼？好比是你跟朋友约会，提前沟通好时间。
电流的相位就像约会的时间，想要调整就得移一下。
移相调压就是通过改变电流的相位来控制输出电压。
换句话说，咱们可以“调音”，让电压高点、低点，随心所欲。
这样一来，电器用起来更加得心应手，不用担心电压不稳，坏了电器，钱又得花。
这玩意儿的工作原理其实也挺有趣的。
想象一下，咱们把逆变器看作一个调音师。
它把直流电的“音符”变成了交流电的“旋律”。
怎么做到的呢？这就需要它里的四个开关管像乐队成员一样，配合得当。
这四个开关可以两两交替打开，形成不同的电流路径，嘿，这可真是技术活。
开关打开的时候，电流就像小溪一样流动，关掉的时候，溪水又停了。
通过这种方式，逆变器可以把直流电“转”成交流电，简直就是电流界的魔术师。
而移相调压就是在这个过程中加入了一些小技巧，调调节节，把电压弄得高一些或者低一些。
比如说你想让电器更亮，输出电压调高点，嘿，灯泡就亮了；反之，要是你觉得太亮了，那就调低一点，瞬间变得柔和。
这种灵活性可真是让人爱不释手。
这种调压方式的效率也相当不错。
现代的逆变器设计得越来越精妙，减少了能量损耗，就像是给你的钱包省钱。
你想，少花点电费，更多的钱可以用来买你喜欢的东西，何乐而不为呢？再说，单相全桥逆变电路的优点可不少。
它的结构简单，容易维护。
这就像你买了一台简单的咖啡机，使用起来毫不费力，坏了也容易修。
再加上它的成本相对较低，能给很多小型企业或家庭带来便利。
sg3525逆变器电路图大全（六款模拟电路工作原理详解）SG3525引脚功能及特点简介SG3525内部框图SG3525引脚功能介绍1.Inv.input（引脚1）：误差放大器反向输入端。
在闭环系统中，该引脚接反馈信号。
在开环系统中，该端与补偿信号输入端（引脚9）相连，可构成跟随器。
2.Noninv.input（引脚2）：误差放大器同向输入端。
在闭环系统和开环系统中，该端接给定信号。
根据需要，在该端与补偿信号输入端（引脚9）之间接入不同类型的反馈网络，可以构成比例、比例积分和积分等类型的调节器。
3.Sync（引脚3）：振荡器外接同步信号输入端。
该端接外部同步脉冲信号可实现与外电路同步。
4.OSC.Output（引脚4）：振荡器输出端。
5.CT（引脚5）：振荡器定时电容接入端。
6.RT（引脚6）：振荡器定时电阻接入端。
7.Discharge（引脚7）：振荡器放电端。
该端与引脚5之间外接一只放电电阻，构成放电回路。
8.Soft-Start（引脚8）：软启动电容接入端。
该端通常接一只5的软启动电容。
pensation（引脚9）：PWM比较器补偿信号输入端。
在该端与引脚2之间接入不同类型的反馈网络，可以构成比例、比例积分和积分等类型调节器。
10.Shutdown（引脚10）：外部关断信号输入端。
该端接高电平时控制器输出被禁止。
该端可与保护电路相连，以实现故障保护。
11.OutputA（引脚11）：输出端A。
引脚11和引脚14是两路互补输出端。
12.Ground（引脚12）：信号地。
13.Vc（引脚13）：输出级偏置电压接入端。
14.OutputB（引脚14）：输出端B。
引脚14和引脚11是两路互补输出端。
15.Vcc（引脚15）：偏置电源接入端。
16.Vref（引脚16）：基准电源输出端。
该端可输出一温度稳定性极好的基准电压。
特点如下：（1）工作电压范围宽：8—35V。
（2）5.1（11.0%）V微调基准电源。

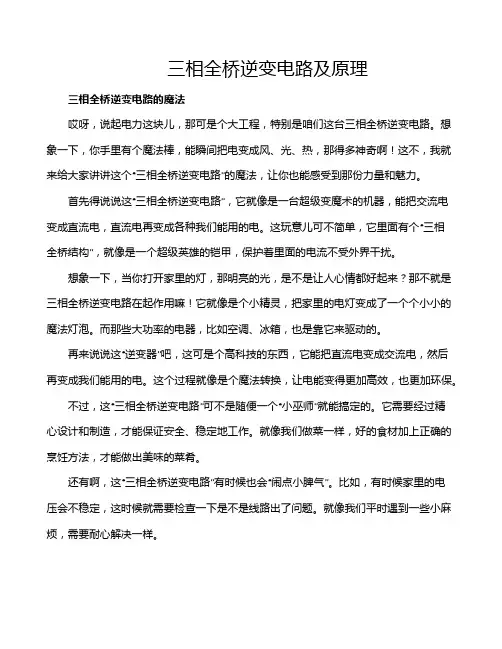

三相全桥逆变电路及原理三相全桥逆变电路的魔法哎呀，说起电力这块儿，那可是个大工程，特别是咱们这台三相全桥逆变电路。
想象一下，你手里有个魔法棒，能瞬间把电变成风、光、热，那得多神奇啊！这不，我就来给大家讲讲这个“三相全桥逆变电路”的魔法，让你也能感受到那份力量和魅力。
首先得说说这“三相全桥逆变电路”，它就像是一台超级变魔术的机器，能把交流电变成直流电，直流电再变成各种我们能用的电。
这玩意儿可不简单，它里面有个“三相全桥结构”，就像是一个超级英雄的铠甲，保护着里面的电流不受外界干扰。
想象一下，当你打开家里的灯，那明亮的光，是不是让人心情都好起来？那不就是三相全桥逆变电路在起作用嘛！它就像是个小精灵，把家里的电灯变成了一个个小小的魔法灯泡。
而那些大功率的电器，比如空调、冰箱，也是靠它来驱动的。
再来说说这“逆变器”吧，这可是个高科技的东西，它能把直流电变成交流电，然后再变成我们能用的电。
这个过程就像是个魔法转换，让电能变得更加高效，也更加环保。
不过，这“三相全桥逆变电路”可不是随便一个“小巫师”就能搞定的。
它需要经过精心设计和制造，才能保证安全、稳定地工作。
就像我们做菜一样，好的食材加上正确的烹饪方法，才能做出美味的菜肴。
还有啊，这“三相全桥逆变电路”有时候也会“闹点小脾气”。
比如，有时候家里的电压会不稳定，这时候就需要检查一下是不是线路出了问题。
就像我们平时遇到一些小麻烦，需要耐心解决一样。
这“三相全桥逆变电路”就像是家里的电力系统的大脑，负责指挥整个系统的运行。
有了它，我们的家才能变得既明亮又温馨。
所以啊，大家可得好好爱护这个“电力魔法师”，让它继续为我们服务，给我们带来光明和温暖。
好了，关于这个“三相全桥逆变电路”的故事就讲到这里吧。
下次再聊，咱们一起探索更多电力世界的奥秘！记得哦，电力是生活的必需品，但也需要我们共同呵护，才能让它更好地为我们的生活服务。
UPS中的直流变换器和半桥逆变器及单相全桥逆变器的详细介绍逆变器在电路中常被使用，本文中，小编将对UPS中的逆变器予以介绍。
本文介绍内容包括直流变换器、半桥逆变器、单相全桥逆变器以及三相全桥逆变器等知识，如果你对逆变器相关内容具有兴趣，不妨在本文下述内容中进行探索哦。
一、直流变换器直流变换器是一种最简单最基本的逆变器电路，主要应用于后备式UPS 中，它分为自激式和它激式两种。
1、自激式推挽变换器图1 自激式直流推挽变换器图1（a）所示是自激式直流推挽变换器电路，所谓自激就是不用外来的触发信号，UPS就可以利用自激振荡的方式输出交流电压，其交流电压的波形为方波，如图1（b）所示的波形UN。
UN是当电源电压E为额定值时的输出情况（其中阴影部分除外）。
自激直流变换器电路主要用于对电压稳定度要求不高但不能断电的地方，如电冰箱、紧要照明用的白炽灯、高压钠灯和金属卤素灯等，供电条件差的农村居民也有不少采用了这种电路作不间断电源。
由于它的电路简单、价格便宜、可靠性高，故也很受欢迎。
该电路的工作原理如下：在时间t=t0加直流电压E，这时由于晶体管V1和V2的基极电压Ub1=Ub2=0，（1）所示二者不具备开启条件，但在它们的集电极和发射极之间却都有漏电流，如图中的I1和I2所示，且二电流在变压器绕组中的流动方向相反，由于器件的分散性，使得I1-I2=ΔI≠0，（2）这个差值电流ΔI就在绕组中产生一个磁通量，于是就在基极绕组中感应出电压Ub1和Ub2，由同名端的标志可以看出，这两个电压的极性是相反的，即一个Ub给晶体管基极加正电压，使其开通，另一个Ub给另一个晶体管基极加负压，使其进一步截止。
电路的设计正好是漏电流大的那一个晶体管基极所感应出的Ub给自己基极加正压，而漏电流小的那一个晶体管基极所加的是负压，基极加正压管子的集电极电流进一步增加，又进一步使它的基极电压增大，这样一个雪崩式的过程很快使该管（设为V1）电流达到饱和值，即V1集电极-发射极之间的压降UCE1=0，绕组N1和N2上的电压也达到了最大值UN1=UN2=E，此后由于磁芯进入饱和阶段，磁芯中磁通的变化量减小，各绕组感应的电压也相应减小，原来导通的管子由于集电极电流增大（磁芯饱和所致）和基极电流减小而脱离饱和区，使绕组感应的电压进一步减小，这样一个反变化过程使得V1雪崩式地截止而V2达到饱和，如图1（b）t1所示。

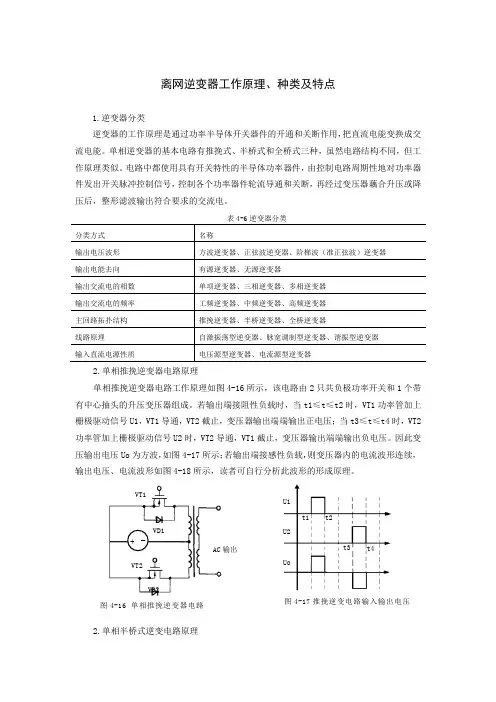

离网逆变器工作原理、种类及特点1.逆变器分类逆变器的工作原理是通过功率半导体开关器件的开通和关断作用，把直流电能变换成交流电能。
单相逆变器的基本电路有推挽式、半桥式和全桥式三种，虽然电路结构不同，但工作原理类似。
电路中都使用具有开关特性的半导体功率器件，由控制电路周期性地对功率器件发出开关脉冲控制信号，控制各个功率器件轮流导通和关断，再经过变压器藕合升压或降压后，整形滤波输出符合要求的交流电。
表4-6逆变器分类 分类方式 名称 输出电压波形方波逆变器、正弦波逆变器、阶梯波（准正弦波）逆变器 输出电能去向有源逆变器、无源逆变器 输出交流电的相数单项逆变器、三相逆变器、多相逆变器 输出交流电的频率工频逆变器、中频逆变器、高频逆变器 主回路拓扑结构推挽逆变器、半桥逆变器、全桥逆变器 线路原理自激振荡型逆变器、脉宽调制型逆变器、谐振型逆变器 输入直流电源性质 电压源型逆变器、电流源型逆变器2.单相推挽逆变器电路原理单相推挽逆变器电路工作原理如图4-16所示，该电路由2只共负极功率开关和1个带有中心抽头的升压变压器组成。
若输出端接阻性负载时，当t1≤t≤t2时，VT1功率管加上栅极驱动信号U1，VT1导通，VT2截止，变压器输出端端输出正电压；当t3≤t ≤t4时，VT2功率管加上栅极驱动信号U2时，VT2导通，VT1截止，变压器输出端端输出负电压。
因此变压输出电压Uo 为方波，如图4-17所示；若输出端接感性负载，则变压器内的电流波形连续，输出电压、电流波形如图4-18所示，读者可自行分析此波形的形成原理。
2.单相半桥式逆变电路原理VT1 VT2VD2VD1 U2Uo U1AC 输出图4-16 单相推挽逆变器电路 图4-17推挽逆变电路输入输出电压+ - t1t2 t3 t4单相半桥式逆变电路结构图所4-19所，示该电路由两只功率开关管、两只储能电容器等组成。
当功率开关管VT1导通时，电容C1上的能量释放到负载RL 上；当VT2导通时，电容C2的能量通过变压器释放到负载RL 上；VT1、VT2轮流导通时，在负载两端获得了交流电源。
三相逆变器分类一、三相逆变器的基本概念三相逆变器是一种将直流电能转换为交流电能的电力转换装置。
它主要由整流器和逆变器两部分组成。
整流器将输入的交流电转换为直流电，而逆变器则将直流电转换为输出的交流电。
三相逆变器广泛应用于工业、电力系统和新能源领域。
二、按控制方式分类的三相逆变器根据控制方式的不同，可以将三相逆变器分为两类：开环控制和闭环控制。
1. 开环控制逆变器开环控制逆变器是指在输出电压和电流不受外部反馈控制的情况下工作的逆变器。
它通过事先设定好的控制策略来实现电力转换。
开环控制逆变器具有结构简单、成本低、响应速度快等优点，但其输出电压和电流受负载和输入电压波动的影响较大，稳定性较差。
2. 闭环控制逆变器闭环控制逆变器是指在输出电压和电流受外部反馈控制的情况下工作的逆变器。
它通过测量输出电压和电流，并与设定值进行比较，通过控制电路对逆变器进行调节，使输出电压和电流维持在设定值范围内。
闭环控制逆变器具有输出电压和电流稳定、抗负载波动能力强等优点，但其结构复杂、成本较高、响应速度相对较慢。
三、按逆变原理分类的三相逆变器根据逆变原理的不同，可以将三相逆变器分为两类：PWM逆变器和多电平逆变器。
1. PWM逆变器PWM逆变器是通过脉宽调制技术实现电力转换的逆变器。
它通过改变输出电压的占空比来控制输出电压的大小。
PWM逆变器具有输出电压和电流波形接近正弦波、谐波含量低等优点，能够满足对电力质量要求较高的应用场景。
2. 多电平逆变器多电平逆变器是通过多个电平输出电压来实现电力转换的逆变器。
它通过增加逆变器的输出电平数目，降低谐波含量，提高输出电压和电流的质量。
多电平逆变器适用于对电力质量要求较高的应用，如电力系统、工业变频等领域。
四、按拓扑结构分类的三相逆变器根据拓扑结构的不同，可以将三相逆变器分为多种类型，常见的有单桥逆变器、全桥逆变器、三相桥臂逆变器等。
1. 单桥逆变器单桥逆变器是由单个桥臂构成的逆变器。
三相全桥逆变器拓扑支路三相全桥逆变器拓扑支路是一种常见的逆变器技术，逆变器具有将直流电转换为交流电的功能，广泛应用于家用电器、工业机械以及电力系统等领域。
本文将分步骤阐述三相全桥逆变器拓扑支路的特点、原理、控制方法等方面。
一、特点三相全桥逆变器拓扑支路具有以下特点：1. 该拓扑支路可支持控制各种负载，输出电压在调制方式改变时可进行调整。
2. 支路的电路结构简单，体积小，可以轻松地实现一些功能。
3. 由于其可控制性良好，系统运行效率高，避免了空漏断的情况。
二、原理三相全桥逆变器的基本原理是通过交替切换电压源管和输出底级管的状态来获得相应的输出电压波形。
在每个周期内，输出波形经过多级脉宽调制，以达到所需的电压、电流和相位变化等目标。
此拓扑结构可以使三相逆变器在低扭矩、高精度/分辨率等方面具有优异性能。
三、组成三相全桥逆变器拓扑支路主要由以下几个部分组成：1. 电压源：逆变器必须具有一种稳定的电压源，这种电压源可以是直流电源，也可以是由太阳能电池板和蓄电池组成的太阳能系统等。
2. 控制器：控制器是逆变器的核心设备，通过编程实现电压源管与输出底罩管的状态变化，以获得所需的输出波形。
控制器通常由处理器、存储器和其他相关元件组成。
3. 电容：电容在电路中起到储能的作用。
由于逆变器输出电压波形存在峰值，为平衡系统的负载，需要使用一定的电容来平衡输出波形的峰值。
4.感应电机或负载：逆变器的最终目标是为驱动负载或感应电机等设备提供所需的交流电能。
四、控制方法三相全桥逆变器拓扑支路采用脉宽调制技术来控制输出电压和功率，常用的脉冲宽度调制方法有：1. 半波调制法：半波脉冲调制法是最简单的脉冲调制技术，但该方法在输出电压中产生谐波，对系统故障检测、控制等方面都有一定的限制。
2. 全波调制法：该方法是通过全波脉冲调制，在输出电压的直流成分上加入AC场，解决了半波脉冲调制法中的谐波问题。
3. 调制索引调制法：将每个三角波中的峰值与低级脉冲进行比较，以获得所需的输出波形。
单相全桥逆变电路原理单相全桥逆变电路的原理基于桥式整流电路的基本结构，它由四个开关管和一组负载组成。
其中两个开关管位于直流电源的正负极之间，分别称为上桥臂和下桥臂；另外两个开关管位于负载的正负两端，分别称为左桥臂和右桥臂。
根据控制开关管的导通和断开状态，可以确定电流的流向，从而实现逆变功能。
在正半周期中，上桥臂的开关管（Q1）闭合，下桥臂的开关管（Q2）断开。
此时，电流从正极流向负极，经过左桥臂、负载和右桥臂，形成一个回路。
由于右桥臂的开关管（Q4）闭合，左桥臂的开关管（Q3）断开，电流只能通过负载。
因此，负载上的电压为正。
在负半周期中，上桥臂的开关管（Q1）断开，下桥臂的开关管（Q2）闭合。
此时，电流从负极流向正极，经过右桥臂、负载和左桥臂，形成一个回路。
由于左桥臂的开关管（Q3）闭合，右桥臂的开关管（Q4）断开，电流只能通过负载。
因此，负载上的电压为负。
通过改变开关管的导通和断开状态，可以控制上述两个半周期的开关时间比例，从而改变输出的交流电压的幅值和频率。
具体来说，如果正半周期的开关时间比例较大，负半周期的开关时间比例较小，那么输出的交流电压的幅值将较大；反之，则输出的交流电压的幅值将较小。
同样地，通过改变开关时间比例，可以改变输出的交流电压的频率。
1.在正半周期中，上桥臂的开关管（Q1）闭合，下桥臂的开关管（Q2）断开，电流从正极流向负极，经过负载。
2.在负半周期中，上桥臂的开关管（Q1）断开，下桥臂的开关管（Q2）闭合，电流从负极流向正极，经过负载。
3.通过改变开关管的导通和断开状态，可以控制输出的交流电压的幅值和频率。
单相全桥逆变电路具有高效率、输出波形质量好、容量大等优点。
它广泛应用于工业控制、电力电子、电力变换、电力输配等领域。
在逆变器、变频器、电动机驱动器等系统中发挥着重要作用。
通过对其原理的深入理解，可以更加灵活地设计和控制逆变电路，提高电能的使用效率和质量。
H桥逆变和全桥逆变1. 引言在电力电子领域，逆变器是一种将直流电转换为交流电的设备。
在这个过程中，H桥逆变和全桥逆变是两种常见的拓扑结构。
本文将介绍H桥逆变和全桥逆变的原理、特点和应用。
2. H桥逆变2.1 原理H桥逆变器由四个开关管组成，形成了一个类似字母”H”的结构。
每个开关管可以控制通断状态，从而实现对输出电压的控制。
当两个对角线上的开关管导通时，输出为正向电压；当另外两个对角线上的开关管导通时，输出为反向电压。
2.2 特点•可以实现正向和反向输出：通过控制开关管的导通状态，H桥逆变器可以实现正向和反向输出。
•输出电压可调：通过调整开关管的导通时间比例，可以实现对输出电压幅值和频率的调节。
•功能灵活：H桥逆变器可以实现多种功能，如有源功率因数校正、谐波抑制等。
2.3 应用H桥逆变器广泛应用于各种领域，包括：•可调速电机驱动：H桥逆变器可以通过调整输出电压和频率来控制电机的转速。
•高频照明：H桥逆变器可以将直流电转换为高频交流电，用于照明等应用。
•太阳能发电系统：太阳能发电系统中的太阳能板产生的直流电需要转换为交流电才能供给家庭和工业设备使用，H桥逆变器可以实现这一转换过程。
3. 全桥逆变3.1 原理全桥逆变器由四个开关管组成，形成了一个桥式结构。
与H桥不同的是，全桥逆变器中的开关管一般都是双向开关管。
通过控制开关管的导通状态，可以实现对输出电压的控制。
3.2 特点•输出电压可调：通过调整开关管的导通时间比例，可以实现对输出电压幅值和频率的调节。
•输出功率大：全桥逆变器相比于H桥逆变器具有更高的输出功率能力。
•效率高：全桥逆变器在转换过程中损耗较小，具有较高的转换效率。
3.3 应用全桥逆变器在以下领域中得到广泛应用：•电网并网逆变器：全桥逆变器可以将太阳能、风能等可再生能源转换为交流电并与电网进行并网。
•无线充电系统：全桥逆变器可以实现对电动汽车等设备的无线充电。
•UPS系统：UPS系统中的逆变器部分常采用全桥逆变器结构，以保证在停电时继续供应交流电。
大功率逆变电源 PWM 控制技术分析摘要:在功率电子学中，逆变电源控制技术是重要一个组成部分，文章基于全桥变换器PWM控制技术分类上，首先对PWM控制技术含义以及在纯硬件PWM法控制充电电流方法中的应用进行了简单分析，然后比较了四种PWM控制技术，并对四种技术的特点和原理做了分析，并根据对电路的要求，发现大功率全桥变换器还是比较适合电流型相移式PWM控制技术的。
关键词:电流型相移式控制；全桥变换器；PWM控制技术引言在电力电子技术中，逆变电源的控制技术也是一个非常重要的部分，其中脉宽调制（PWM）技术不但对电力变压器和输出滤波器的体积进行了减小，同时还使控制补偿网络的设计进行了简化，并且发展为了逆变控制技术的主流。
在等离子体、通信和表面工程领域，逆变电源的应用需求也在不断增加。
其中，变压器式全桥变流器控制技术一般分为四种技术:1电压型移相（PWM）技术、2电流型同步（PWM）技术、3电压型同步（PWM）技术、4电流型移相式（PWM）技术，分析表明，电流型移相式（PWM）技术是电力全桥逆变器较好的控制技术。
1.PWM控制技术含义PWM控制技术也叫做脉冲宽度调制技术，他是先对脉冲先进行调节，然后来获得波形的宽度，并且它的等效原理也是其技术中的重要领域，其中非常典型的是SPWM波形，这种波形就是正弦波的脉冲宽度和等效。
PWM的含义就是打开和关闭输出波形调解。
开关电源通常是一个脉冲宽度调制（PWM）技术，其特点是高频，高效率，高功率密度，高可靠性，然而，由于以高频率的开关状态的开关装置的操作，所以，其本来就是一个比较快速的瞬态电磁干扰源，而且它产生的EIM信号频率范围比较广，同时它具有一定幅度，当这样的电源是在数字装置直接使用，该设备产生的EMI信号将更加激烈和复杂[1]。
2.PWM技术的实际应用2.1在1PWM软件法控制充电电流方法中的应用在PWM软件法控制充电系统电流计算方法中的应用中，它是在不改变PWM信号周期的前提下，然后在利用单片机的PWM端口，来利用软件的方式调整单片机的PWM控制功能以及PWM的占空比，然后来对充电电流进行控制。
