工艺管道安装施工方案 0 / 23 HBDJ/SGFA-QJ-NO.002

广西贵港甘化股份有限公司热能中心节能降耗技改工程 工 艺 管 道 施工方案

编制人： 日期： 年 月 日 审核人： 日期： 年 月 日 审批人： 日期： 年 月 日

湖北省电力建设第一工程公司 贵港甘化技改工程项目经理部 2017年 月 日 工艺管道安装施工方案

0 / 23 目 录 一、工程概况： ....................................................... 0

二、编制依据 ......................................................... 0 三、主要工程量 ....................................................... 0 四、施工部署： ....................................................... 1 4.1施工规划： .................................................... 1 4.2劳动力计划： .................................................. 1 4.3施工机械计划 .................................................. 2 4.4检测仪器计划 .................................................. 2 4.5辅助用料： .................................................... 3

五、施工工艺要求： ................................................... 4 5.1施工工序 ...................................................... 4 5.2施工前的准备工作 .............................................. 4 5.3材料的验收 .................................................... 5 5.4阀门检验： .................................................... 5 5.5管道预制 ...................................................... 6 5.6管道的焊接 .................................................... 7 5.7焊接检验 ..................................................... 10 5.8支、吊架安装 ................................................. 11 5.9管道的安装 ................................................... 11 5.10管道的压力试验 .............................................. 12

六、管道防腐： ...................................................... 14 6.1管道防腐的范围： ............................................. 14 6.2表面除锈： ................................................... 15 6.3防腐涂层： ................................................... 15

七、质量保证措施 .................................................... 15 7.1质量措施 ..................................................... 15 7.2质量控制点： ................................................. 17

八、特殊气候条件下的施工 ............................................ 18 九、安全管理及保证措施： ............................................ 18 工艺管道安装施工方案

0 / 23 一、工程概况： 本工程为华西能源工业股份有限公司EPC项目，项目位于广西省贵港市，本工程为技改项目，建设规模为新建一台65t/h生物质循环流化床锅炉(型号:HX65/5.29-IV1型)和一台65t/h蔗渣锅炉(型号:HX65/5.29-IV2型)、一台15MW背压式汽轮机；以及相应的配套辅机、附属设备和相关系统管道。 本工程主要工艺管道系统有：主蒸汽管道、主给水管道、工业水管道、除氧给水管道、疏水及排污系统管道、压缩空气管道、锅炉本体管道、化水系统管道等，管道施工图纸由华蓝设计（集团）有限公司设计。

二、编制依据 本方案编制依据以下资料： 2.1本工程施工合同、会议纪要和相关资料。 2.2《电力建设施工技术规范 第5部分:管道及系统》DL 5190.5-2012 2.3《火力发电厂焊接技术规程》 DL/T 869-2012 2.4《钢制承压管道对接焊接接头射线检验技术规范》 DL/T 821-2002 2.5《火力发电厂水汽化学监督导则》 DL/T 561-95 2.6《涂装前钢材表面锈蚀等级和除锈等级》 GB8923.1-4 2.7《电力建设施工质量验收及评价规程》 DL/T 5210.1-8 2.8华蓝设计（集团）有限公司的设计图纸

三、主要工程量 主要工作量 序号 管道系统 管道材质 管道数量 备注 1 主蒸汽管道 15CrMoG 165.5米 2 主给水管道 20G 270.6米 3 工业水冷却水管道 Q235B 190.4米 工艺管道安装施工方案 1 / 23 4 除氧器系统管道 20 210.5米

5 疏水及排污系统管道 20、Q235B 151米 6 压缩空气管道 Q235B 119米

7 锅炉本体管 20G、15CrMoG、20、Q235B 1518米 8 汽机间管道 20、Q235B 575米 9 柴油点火系统管道 20 122米 10 化水系统管道 20 117米

四、施工部署： 4.1施工规划： 4.1.1本工程计划2017年7月20日开工，2015年9月10日结束。 4.2劳动力计划： 劳动力计划

2017.7.20-9.10 管 工 6 电焊工 4 起重工 2 电 工 2 辅 工 4 架子工 3 合 计 21 工艺管道安装施工方案 2 / 23 4.3施工机械计划 主要施工机械进场计划

序号 机械名称 型 号 单位 数量 备 注

1 卷扬机 2T 台 2 2 试压泵 SB4033B 台 1 3 电焊机 ZX7--400 台 4 4 氩弧焊机 ZX7--400 台 4 5 焊条烘干箱 ZYHC-60 台 1 6 倒链 1t 台 4 7 倒链 2t 台 8 8 倒链 3t 台 4 9 倒链 5t 台 4

4.4检测仪器计划 主要检测仪器计划

序号 仪器名称 型 号 单位 数量 备 注

1 钢卷尺 5m 把 4 2 钢卷尺 10m 把 4 3 钢角尺 L=500mm 把 4 4 钢角尺 L=300mm 把 2 5 水平尺 L=600mm 把 4 6 游标卡尺 把 2 7 水准仪 台 1 8 经纬仪 台 1 工艺管道安装施工方案 3 / 23 序号 仪器名称 型 号 单位 数量 备 注

9 压力表 0-10MPa 块 2

4.5辅助用料： 辅助用料计划 序号 名称 规格型号 单位 数量 备注 1 石板橡胶板 δ=4.5mm m2 1 制作临时垫片 2 麻绳 φ=16mm m 50 管道吊装 3 塑料布 kg 30 封闭管口 4 不干胶带 80mm 卷 20 封闭管口 5 防火帆布 8m×50m 卷 1 盖预制管道 注：如施工中遇其它情况，须采取特殊措施时，另作计划。

4.6施工现场组织机构图 项目经理 施工经理

焊接技术员 质检员 安全员 管道技术员

施工班组 工艺管道安装施工方案 4 / 23 五、施工工艺要求： 5.1施工工序

施工工序图

5.2施工前的准备工作 5.2.1现场条件的准备 5.2.1.1在材料的堆放过程中，各种材质的管道及管件应分类堆放并挂牌标记，钢管应堆放在道木上，特殊管件应挂牌保管，小、易丢失的管件应整齐摆放在材料货架上。

5.2.1.2现场临设、施工用水、用电已经接通，满足施工使用要求，各类机械设备已进点就位。

5.2.2技术准备

施工方案 现场准备 材料发放 方案交底 施工准备 焊材的管理 领料 标记移植

下料预制 焊接 焊缝外观检查 无损检测 阀门试压 安装 返修

三查四定 压力试验 保温 吹扫 系统开车

图纸会审 备料计划 材料验收

合集下载

工艺管道安装工程施工方案

工艺管道安装工程施工方案

工艺管道安装工程施工方案本工程中管道安装在土建施工中穿插进行，分段吊装到位。

工艺管道采用钢管，工艺管道与设备之间采用法兰连接，管道连接采用焊接。

钢管除锈达到Sa2.5级后内壁涂刷饮水容器内壁环氧防腐涂料2底2面，外壁刷防锈底漆4道、面漆4道。

加药采用UPVC管，管道连接采用粘接；压缩空气管道DN25以上采用镀锌钢管、DN25以下采用铜管，压缩空气管道镀锌钢管采用丝接，镀锌钢管外壁涂刷银粉2道。

铜管采用焊接；消防给水管道采用镀锌钢管；室内给水管采用PP-R管；室内排水管道采用U-PVC排水管。

一、工艺管道安装的工艺流程：测量放线一管道支撑一管道就位一管道连接一管道防腐一管道试压一管道冲洗与消毒二、管材、管件及阀门的检验1、管材、管件的检验：工程中使用的管材、管件，必须具有制造厂产品合格证，其表面要求无裂纹、气孔、夹渣、严重的锈蚀及其它机械损伤，尺寸偏差均应符合规范要求。

安装前按设计要求核对规格、材质、型号并按不同使用的管材、管件分类堆放。

2、阀门的检验：工程中使用的阀门，应具有制造厂的产品合格证。

阀门安装前应做强度、严密性试验。

强度试验压力为工作压力的L5倍，严密性试验压力为设计压力的1.1倍，5分钟无泄漏为合格。

三、管道安装1、管道焊接前的检查管道内的泥、油渍清理干净，管口边缘和焊口两侧10-15ιImI范围内的表面除锈、露出金属光泽。

钢管的表面无裂缝、锈蚀、起皮和压延等不良现象。

2、钢管的切割钢管切割选用自爬式电动割管机和气割相结合的切割方法。

3、管道的焊接(1)、焊缝要求：管道焊接采用单面焊接。

纵向焊缝放在管道中心线上半圆的45度左右。

(2)、对口要求：纵向焊缝错开，其间距不小于IOOmm。

对口时检查内壁是否平整，其错口的允许偏差不大于2mm,不允许在对口间隙帮条夹焊或用加热法去缩小间隙及强力接焊。

环向焊缝距支架净距不小于100mm,直管管段两相临环向焊缝的间距不小于200mm,不在管道任何位置焊有十字焊缝。

管道安装施工方案及工艺方法

管道安装施工方案及工艺方法

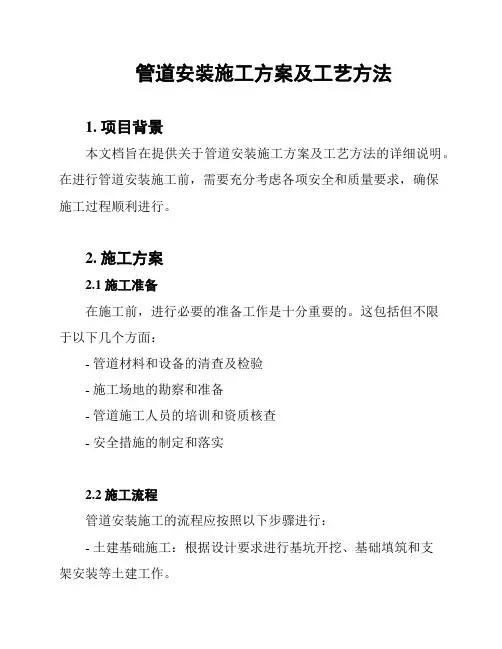

管道安装施工方案及工艺方法1. 项目背景本文档旨在提供关于管道安装施工方案及工艺方法的详细说明。

在进行管道安装施工前，需要充分考虑各项安全和质量要求，确保施工过程顺利进行。

2. 施工方案2.1 施工准备在施工前，进行必要的准备工作是十分重要的。

这包括但不限于以下几个方面：- 管道材料和设备的清查及检验- 施工场地的勘察和准备- 管道施工人员的培训和资质核查- 安全措施的制定和落实2.2 施工流程管道安装施工的流程应按照以下步骤进行：- 土建基础施工：根据设计要求进行基坑开挖、基础填筑和支架安装等土建工作。

- 管道预组装：在预定位置进行管道的预组装，包括焊接、连接和支撑等工作。

- 管道安装：按照设计要求将管道吊装至正确位置，并进行焊接、连接和固定等工作。

- 管道测试：对已安装的管道进行压力测试和泄漏测试，确保其符合安全和性能要求。

- 管道绝缘和防腐：根据需要对管道进行绝缘和防腐处理，保护管道免受外界环境的损害。

- 管道清洗和保养：在施工完成后，对管道进行清洗和保养工作，确保其正常运行和长久使用。

2.3 施工安全措施在管道安装施工过程中，必须严格遵守相关的安全规定和措施，包括但不限于以下几个方面：- 确保施工场地的安全，防止人员和设备的意外伤害。

- 严格按照相关操作规程进行操作，防止操作失误造成事故。

- 使用合适的个人防护装备，确保人员的安全。

- 定期检查和维护使用的设备和工具，防止设备故障引发意外。

3. 工艺方法3.1 管道焊接管道焊接是管道安装施工中重要的一个环节。

在进行焊接工作时，应按照以下步骤进行：- 检查焊接材料和设备的质量，并确保其符合焊接要求。

- 准备焊接接头，包括清洁和对接。

- 进行焊接操作，确保焊缝的质量和强度。

- 进行焊后处理，包括焊缝的去毛刺和除氧化皮等工作。

3.2 管道连接和固定管道连接和固定是管道安装中的关键步骤，可采用以下几种方法：- 法兰连接：通过法兰和螺栓将管道连接起来，并使用密封垫片确保连接的密封性。

自来水厂工艺设备管道安装施工组织方案范文

自来水厂工艺设备管道安装施工组织方案范文

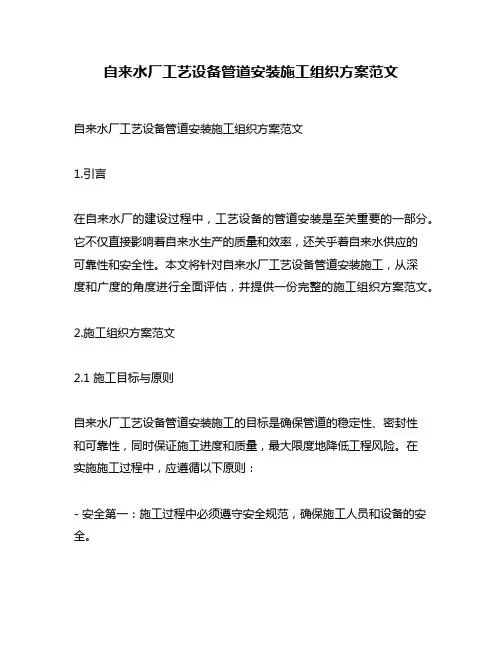

自来水厂工艺设备管道安装施工组织方案范文自来水厂工艺设备管道安装施工组织方案范文1.引言在自来水厂的建设过程中，工艺设备的管道安装是至关重要的一部分。

它不仅直接影响着自来水生产的质量和效率，还关乎着自来水供应的可靠性和安全性。

本文将针对自来水厂工艺设备管道安装施工，从深度和广度的角度进行全面评估，并提供一份完整的施工组织方案范文。

2.施工组织方案范文2.1 施工目标与原则自来水厂工艺设备管道安装施工的目标是确保管道的稳定性、密封性和可靠性，同时保证施工进度和质量，最大限度地降低工程风险。

在实施施工过程中，应遵循以下原则：- 安全第一：施工过程中必须遵守安全规范，确保施工人员和设备的安全。

- 质量优先：保证施工质量，确保工艺设备管道的正常运行和长期可靠性。

- 进度控制：合理安排施工进度，确保按时完成工程任务。

2.2 施工准备工作2.2.1 施工方案编制：根据工艺设备管道的特点和施工要求，编制详细的施工方案，并进行全面评估和审查。

方案中应包括管道材料、安装方式、施工图纸和工艺要求等内容。

2.2.2 材料采购：根据施工方案确定的材料清单，及时采购所需的管道材料和相关配件。

确保材料的质量符合标准要求，并保证供应的及时性。

2.2.3 施工人员培训：为施工人员组织培训活动，提升他们的专业知识和技能。

确保施工过程中的操作正确、安全，有效提高施工效率。

2.3 施工流程2.3.1 管道预制：根据施工方案，进行管道的预制工作。

包括管道的焊接、弯曲、切割、螺纹加工等工序。

所有预制工作必须严格按照技术要求进行，确保预制管道的质量和准确度。

2.3.2 管道安装：按照施工方案要求，进行管道的安装工作。

包括管道的定位、支撑、对接和固定等工序。

安装过程中要确保管道的位置准确、连接牢固，并注意管道间的净空和绝缘等要求。

2.3.3 检测和试验：在管道安装完成后，对管道进行全面的检测和试验。

包括泄漏测试、压力测试和功能测试等。

以确保管道的密封性、稳定性和可靠性。

工艺管道工程施工方案

工艺管道工程施工方案

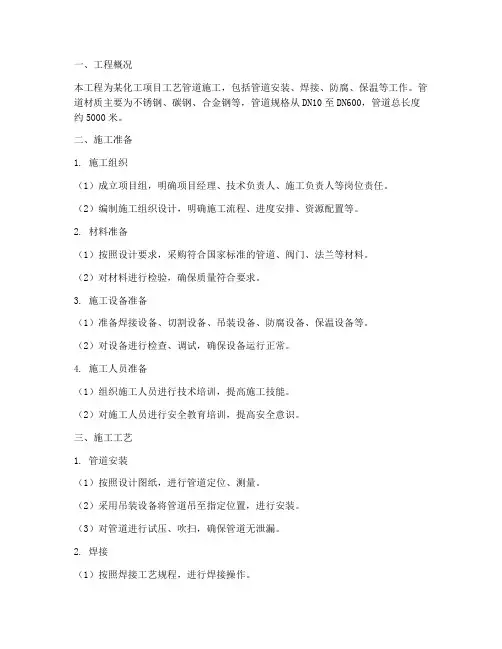

一、工程概况本工程为某化工项目工艺管道施工，包括管道安装、焊接、防腐、保温等工作。
