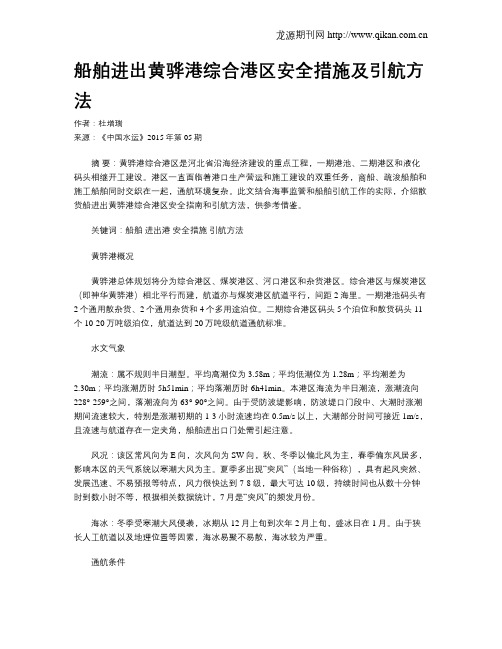

船舶进出黄骅港综合港区安全措施及引航方法作者：杜增瑞来源：《中国水运》2015年第05期摘要：黄骅港综合港区是河北省沿海经济建设的重点工程，一期港池、二期港区和液化码头相继开工建设。

港区一直面临着港口生产营运和施工建设的双重任务，商船、疏浚船舶和施工船舶同时交织在一起，通航环境复杂。

此文结合海事监管和船舶引航工作的实际，介绍散货船进出黄骅港综合港区安全指南和引航方法，供参考借鉴。

关键词：船舶进出港安全措施引航方法黄骅港概况黄骅港总体规划将分为综合港区、煤炭港区、河口港区和杂货港区。

综合港区与煤炭港区（即神华黄骅港）相北平行而建，航道亦与煤炭港区航道平行，间距2海里。

一期港池码头有2个通用散杂货、2个通用杂货和4个多用途泊位。

二期综合港区码头5个泊位和散货码头11个10-20万吨级泊位，航道达到20万吨级航道通航标准。

水文气象潮流：属不规则半日潮型。

平均高潮位为3.58m；平均低潮位为1.28m；平均潮差为2.30m；平均涨潮历时5h51min；平均落潮历时6h41min。

本港区海流为半日潮流，涨潮流向228°-259°之间，落潮流向为63°-90°之间。

由于受防波堤影响，防波堤口门段中、大潮时涨潮期间流速较大，特别是涨潮初期的1-3小时流速均在0.5m/s以上，大潮部分时间可接近1m/s，且流速与航道存在一定夹角，船舶进出口门处需引起注意。

风况：该区常风向为E向，次风向为SW向，秋、冬季以偏北风为主，春季偏东风居多，影响本区的天气系统以寒潮大风为主。

夏季多出现“突风”（当地一种俗称），具有起风突然、发展迅速、不易预报等特点，风力很快达到7-8级，最大可达10级，持续时间也从数十分钟时到数小时不等，根据相关数据统计，7月是“突风”的频发月份。

海冰：冬季受寒潮大风侵袭，冰期从12月上旬到次年2月上旬，盛冰日在1月。

由于狭长人工航道以及地理位置等因素，海冰易聚不易散，海冰较为严重。

a安全管理DOI：10.3963/j.issn.1006-8864.2020.06.032□吴洪文赵娜黄骅港船舶失控海事安全监管研究关键词:海事监管;船舶失控；应急处置；长航道；报警功能；黄骅港黄骅港位于河北省与山东省交界处、沧州市区以东约90公里的渤海之滨,陆上距黄骅市区约45公里，北距天津60海里，东距龙□149海里。

目前，黄骅港有4个港区:煤炭港区的港□生产以煤炭运输为主，综合港区、散货港区以铁矿、集装箱等货物为主，河口港区以煤炭、矿石、钢材、油品砂石料等货物为主。

黄骅港有3条人工航道：一是煤炭港区航道，总长43.5公里，设计水深14米，可满足5万吨级船舶双向重载航行（兼顾7万、10万吨级散货船舶乘潮单向）。

二是综合港区10万吨级航道，总长44公里，设计水深14.5米,可满足10万吨级散货船单向乘潮满载航行。

三是综合港区、散货港区20万吨级航道，总长56.8公里，设计水深18.3米，实际水深19米，可满足20万吨级散货船舶单向乘潮满载航行。

其中，综合港区10万吨级航道和综合港区、散货港区20万吨级航道有交叉重合部分，两条航道汇合后总长为60.5公里，是世界上最长的海港人工航道。

由于目前的3条航道均为单向航道，船舶进出港采取“排队”方式，如果一旦船舶发生失控导致搁浅、碰撞等险情事故，特别是位于队首位置的船舶失控，将会造成事故应急处置难度极大，不仅船舶脱浅困难，还极易引发次生事故，航道被扼制停航，船舶将无法正常进出，对港□生产造成致命的影响。

因此，对船舶失控海事安全监管进行研究意义重大。

一、船舶发生失控的种类船舶失控主要发生在以下几个设备系统：一是主机系统，如机舱油管爆裂导致船舶失控;主机油管爆裂故障导致船舶失控；因水泵故障造成主机轴瓦抱缸"咬死”停机熄火。

二是电力系统，如辅机故障，造成全船短时间停电，由于时间较短，未启动应急舵；发电机日常维护保养不到位导致全船失电而引发船舶失控。

三是操舵系统,如舵机液压油管爆裂，导致舵机失灵船舶失控;舵机失电，船舶失控;舵机液压油管爆裂,导致舵机失灵船舶失控。

黄骅港船舶航行安全富余水深研究的开题报告一、研究背景黄骅港是中国海洋经济强国的一部分，也是华北地区的重要港口。

早在唐代，黄骅港就已经是我国北方的重要航线之一。

随着新世纪的到来，中国海运业的发展日益壮大，尤其是北方沿海港口，黄骅港的运营规模不断扩大，港口进出口总量日益增多。

在黄骅港的船舶航行中，航行安全是至关重要的因素。

船舶航行安全的关键因素之一是水深，水深状况不仅影响船舶行驶的速度和航线，同时还是决定船舶航行安全的重要因素之一。

因此，对于黄骅港船舶航行安全富余水深的研究具有非常重要的现实意义。

二、研究目的本研究旨在通过对黄骅港船舶航行区域进行水文地质综合勘查和水动力学数值模拟，分析并评估该区域船舶航行安全富余水深的状况，在此基础上提出相应的管理措施和改进建议，以保障黄骅港内的船舶航行安全。

三、研究方法1. 水文地质综合勘查：通过对黄骅港船舶航行区域的海底地形、海水盐度、水深、泥沙分布等要素进行勘查，获取精准的区域水文地质资料。

2. 水动力学数值模拟：采用数值模拟方法，在已确定的港口地理位置、港口结构和潮汐条件下，模拟黄骅港船舶航行区域的水动力学变化，获取船舶航行安全富余水深的定量数据，同时对比分析不同潮汐条件对航行安全富余水深的影响。

3. 改进建议：基于以上研究结果，提出针对性的改进建议，包括加强港口维护保养，优化港口结构，完善航行规划和管理等方面，以提高黄骅港船舶航行安全的水平。

四、研究意义黄骅港作为中国海洋经济强国的重要组成部分，运营的良好与否关系到我国整个海运、物流产业的发展。

本研究通过水文地质综合勘查和水动力学数值模拟，获取黄骅港船舶航行安全富余水深的相关数据，能够为黄骅港的客户和管理者提供决策参考。

同时，提出的改进建议，有助于提高黄骅港的管理水平，推动我国海运产业的健康快速发展。

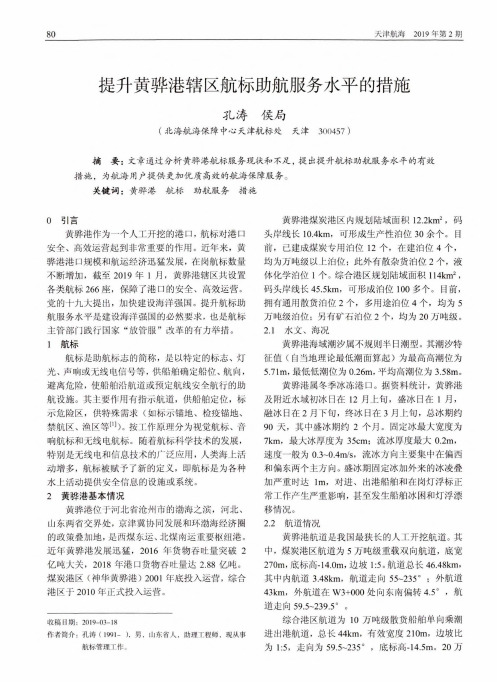

80天津航海2019年第2期提升黄骅港辖区航标助航服务水平的措施孔涛侯局（北海航海保障中心天津航标处天津300457）摘要：文章通过分析黄骅港航标服务现状和不足，提出提升航标助航服务水平的有效措施，为航海用户提供更加优质高效的航海保障服务。

关键词：黄骅港航标助航服务措施0引言黄骅港作为一个人工开挖的港口，航标对港口安全、高效运营起到非常重要的作用。

近年来，黄骅港港口规模和航运经济迅猛发展，在岗航标数量不断增加，截至2019年1月，黄骅港辖区共设置各类航标266座，保障了港口的安全、高效运营。

党的十九大提出，加快建设海洋强国。

提升航标助航服务水平是建设海洋强国的必然要求，也是航标主管部门践行国家“放管服”改革的有力举措。

1航标航标是助航标志的简称，是以特定的标志、灯光、声响或无线电信号等，供船舶确定船位、航向，避离危险，使船舶沿航道或预定航线安全航行的助航设施。

其主要作用有指示航道，供船舶定位，标示危险区，供特殊需求（如标示锚地、检疫锚地、禁航区、渔区等山）。

按工作原理分为视觉航标、音响航标和无线电航标。

随着航标科学技术的发展，特别是无线电和信息技术的广泛应用，人类海上活动增多，航标被赋予了新的定义，即航标是为各种水上活动提供安全信息的设施或系统。

2黄骅港基本情况黄骅港位于河北省沧州市的渤海之滨，河北、山东两省交界处，京津冀协同发展和环渤海经济圈的政策叠加地，是西煤东运、北煤南运重要枢纽港。

近年黄骅港发展迅猛，2016年货物吞吐量突破2亿吨大关，2018年港口货物吞吐量达2.88亿吨。

煤炭港区（神华黄骅港）2001年底投入运营，综合港区于2010年正式投入运营。

收稿日期：2019-03-18作者简介：孔涛（1991-）,男，山东省人，助理工程师，现从事航标管理工作。

黄骅港煤炭港区内规划陆域面积12.2km2,码头岸线长10.4km,可形成生产性泊位30余个。

目前，已建成煤炭专用泊位12个，在建泊位4个，均为万吨级以上泊位；此外有散杂货泊位2个，液体化学泊位1个。

中国沿海港口进港注意事项及港口资料正和船队常到港口概况一、黄骅港1.VTS管理。

通信联络，黄骅港甚高频无线电话（VHF)通讯系统为国内外各种进出港口、锚地水域的船舶提供船岸通信业务及公众通信业务。

船岸之间还可以利用无线电话通过人工方式转接到有关用户或进人公众网接到全国各地。

目前黄骅港各单位及部门所使用的频道分别为：引航站VHF06船队VHF13调度室VHF14交管中心VHF08话台VHF16、79、84黄骅海事局VHF122.航道。

航行条件助航标志黄骅港助航标志主要由导标、灯桩和灯浮标组成。

航道口门设安全水域标(灯浮）。

航道上设有1?55号灯标，其中1?30号为活节式灯桩、31?55号为灯浮。

黄骅港航道两侧设1?10号防沙堤灯桩，在29号、30号灯桩两侧设防波堤活节式灯桩各1座，防波堤堤头设堤头灯桩2座。

防沙堤高潮淹没，低潮干出，船舶航行应注意。

大口河航道上设有1?7号灯浮，灯浮标位置常有变化，进出港的船舶应注意。

碍航物港口附近有4处碍航物。

30号灯桩南侧，概位坐标38°22'05"N、118°01'09"E据报该点为沉船。

30号灯桩东南.概位坐标38°22'49"N、118°01'28"E。

概位坐标38°34'15"N、118°13'20"E。

概位坐标38°32'31"N、118°16'51"E。

以上4点均设有危险物标志，来往船舶应注意航行。

航道黄骅港主要航道长42.5千米，宽140米，水深14.0米，港口航道回淤量较大。

航法外来船舶航行到安全水域标后.按照导标航行进入航道，取航向240°左右，按灯浮标航行，当驶至40号灯浮(设雷达应答器）附近修正航向至235°,按照灯浮及引导灯桩航行进港。
