板负筋对量争议

常见问题答疑第一部分：软件难点原则分享对比原则详解——对比关系是怎么建立的构件：一对一、一对多；图元：一对一、一对多、多对多；【楼层匹配】使用场景：两方层数不同但是空间位置相同。

案例：A工程只有基础层，B工程有基础层和负一层，但是A工程的基础中包含了负一层的图元。

【相似区域】使用场景：工程中有相似的结构或者形状的工程；已结算工程经验值参考，单方含量；案例：A工程绘制有主楼和裙楼，B、C工程分别绘制主楼、裙楼。

数据关系——对量中数据来源对量的数据的包含三个部分：量差分析表；计算式页签；报表；分别对应钢筋的钢筋算量中：绘图输入结果，图元的计算结果，报表数据(钢筋汇总信息表)；功能原则详解——刷新与对比计算刷新：同步【工程设置、属性、原位标注、示意图】信息；对比计算：同步钢筋修改的所有数据和结果；功能原则详解——显示关联原则：1.软件默认勾选本层内构件对当前图元有影响。

2.只有相交的图元的，才能够显示出来。

3.可以通过自己的调整，关注你想关注的相关图元。

主要使用场景：查看空间相交关系；通过空间相交关系查看图元属性(出现【计算式】的差异原因)；功能原则详解——定位选中图元原则:1.显示在示意图双方的所有图元，选中后都能通过【定位选中图元】功能跳转到量差分析表所在的行。

2.定位后也可恢复到定位前所在的行；主要使用场景：定位图元后进行修改；定位图元后查看其对应关系。

功能原则详解——显示同俯视原则：1.示意图中出现的图元与对方空间上有相交的都能出来，忽略标高。

2.软件默认同类构件才能显示俯视；3.可以通过自己的调整，关注你想关注的相关图元。

主要使用场景：对空显示时查看对方是否有图元；对量时发现两方差距较大(长度),看看对方工程的情况；功能原则详解——板钢筋对比原则受力筋：钢筋信息、钢筋线布置方向、平面位置；负筋：比受力筋多考虑【左右标注】通过属性查看板钢筋范围：功能原则详解——楼层匹配与相似区域第二部分：常见问题分享柱对空了，显示同俯视有，对方也是柱为什么？汇总信息一样都是墙为什么对不上？软件提示【计算式】的差异原因，查看【计算式】确没有任何差异？在对量中有图元，但是没有工程量，为什么？审定值有的能改，有都不能改，为什么？标准层不一致不能对比，为什么？没有计算结果，加载不进来，为什么？对比的两个工程，是否有版本限制？裙楼和主楼一起画，一个分开画怎么对比？一个只有屋顶层，一个是屋顶加屋面怎么对比？钢筋中楼层匹配问题，是否对锚固搭接是否有影响？查看工程量与报表的数据不一样为什么？（GGJ和GGS)盗版工程能不能对比，有什么问题？某某工程面积多少，某某结构，对量需要多少时间？钢筋图形计算规则问题，对的特别细的时候，需要我们加强钢筋和图形的计算学习能力。

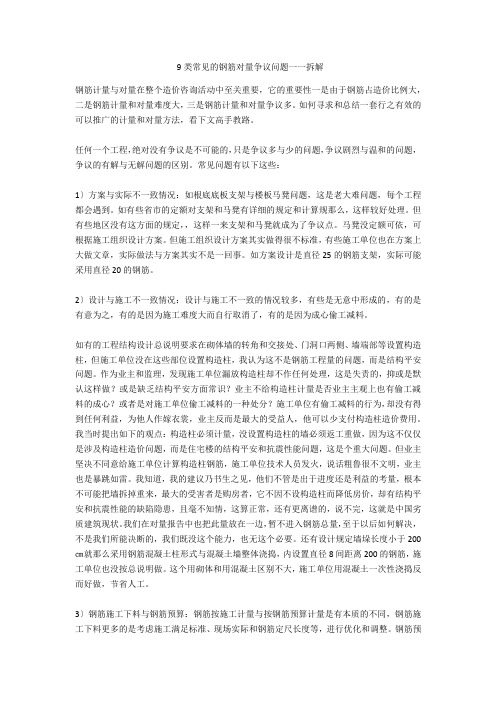

9类常见的钢筋对量争议问题一一拆解钢筋计量与对量在整个造价咨询活动中至关重要，它的重要性一是由于钢筋占造价比例大，二是钢筋计量和对量难度大，三是钢筋计量和对量争议多。

如何寻求和总结一套行之有效的可以推广的计量和对量方法，看下文高手教路。

任何一个工程，绝对没有争议是不可能的，只是争议多与少的问题，争议剧烈与温和的问题，争议的有解与无解问题的区别。

常见问题有以下这些：1〕方案与实际不一致情况：如根底底板支架与楼板马凳问题，这是老大难问题，每个工程都会遇到。

如有些省市的定额对支架和马凳有详细的规定和计算规那么，这样较好处理。

但有些地区没有这方面的规定，，这样一来支架和马凳就成为了争议点。

马凳没定额可依，可根据施工组织设计方案。

但施工组织设计方案其实做得很不标准，有些施工单位也在方案上大做文章，实际做法与方案其实不是一回事。

如方案设计是直径25的钢筋支架，实际可能采用直径20的钢筋。

2〕设计与施工不一致情况：设计与施工不一致的情况较多，有些是无意中形成的，有的是有意为之，有的是因为施工难度大而自行取消了，有的是因为成心偷工减料。

如有的工程结构设计总说明要求在砌体墙的转角和交接处、门洞口两侧、墙端部等设置构造柱，但施工单位没在这些部位设置构造柱，我认为这不是钢筋工程量的问题，而是结构平安问题。

作为业主和监理，发现施工单位漏放构造柱却不作任何处理，这是失责的，抑或是默认这样做？或是缺乏结构平安方面常识？业主不给构造柱计量是否业主主观上也有偷工减料的成心？或者是对施工单位偷工减料的一种处分？施工单位有偷工减料的行为，却没有得到任何利益，为他人作嫁衣裳，业主反而是最大的受益人，他可以少支付构造柱造价费用。

我当时提出如下的观点：构造柱必须计量，没设置构造柱的墙必须返工重做，因为这不仅仅是涉及构造柱造价问题，而是住宅楼的结构平安和抗震性能问题，这是个重大问题。

但业主坚决不同意给施工单位计算构造柱钢筋，施工单位技术人员发火，说话粗鲁很不文明，业主也是暴跳如雷。

板钢筋计算对量及要点分析一、引言钢筋是工程建设中常用的一种重要材料，广泛应用于各种混凝土结构中。

板钢筋计算和对量是工程设计和施工中非常重要的一环，下面将对板钢筋计算、对量及要点进行详细的分析。

二、板钢筋计算1.板的受力分析：首先需要对板的受力情况进行分析，包括板的受弯、剪切和扭转等受力情况。

根据板的受力分析结果确定板的受力状况和设计荷载。

2.钢筋的布置方式：根据板的受力情况以及设计荷载，确定钢筋的布置方式。

通常情况下，钢筋的布置应尽量均匀，避免出现过密或过松的情况。

3.钢筋的强度计算：根据设计荷载和板的几何尺寸，计算钢筋所需的截面积。

计算时需考虑钢筋的抗拉和抗弯强度。

4.钢筋的数量计算：根据板的几何尺寸和强度计算结果，确定钢筋的数量。

需考虑板的厚度、宽度以及受力情况等因素。

三、板钢筋对量板钢筋对量是为了确认钢筋的使用量，提供给施工单位进行材料采购和工程施工的依据。

对于板钢筋的对量，需要注意以下几个方面：1.清点数量：对于每根钢筋，应清点其数量。

对于不同规格的钢筋，应区分统计。

2.规格鉴定：对于每根钢筋，应进行规格鉴定，确保钢筋的规格符合设计要求。

3.长度测量：对于每根钢筋，应测量其长度。

需注意测量的准确性，保证施工操作的精度。

4.质量鉴定：对于每根钢筋，应进行质量鉴定。

鉴定要点包括钢筋的强度、伸长率、断面形状等。

四、要点分析在进行板钢筋计算和对量时，需要注意以下几个要点：1.设计准则：板钢筋计算和对量需符合相关的设计准则和规范要求。

如《混凝土结构设计规范》等。

2.精确度：在进行计算和对量时，需保证数据的准确性和计算的精确度。

尽量避免计算和对量中出现误差。

3.工艺要求：进行板钢筋计算和对量时，需考虑工程施工的要求。

尽量避免出现工艺难度大、施工效率低的情况。

4.材料选用：在进行钢筋计算和对量时，需选择合适的材料。

确保钢筋的质量和性能符合设计要求。

五、总结板钢筋计算和对量是工程设计和施工中非常重要的一环。

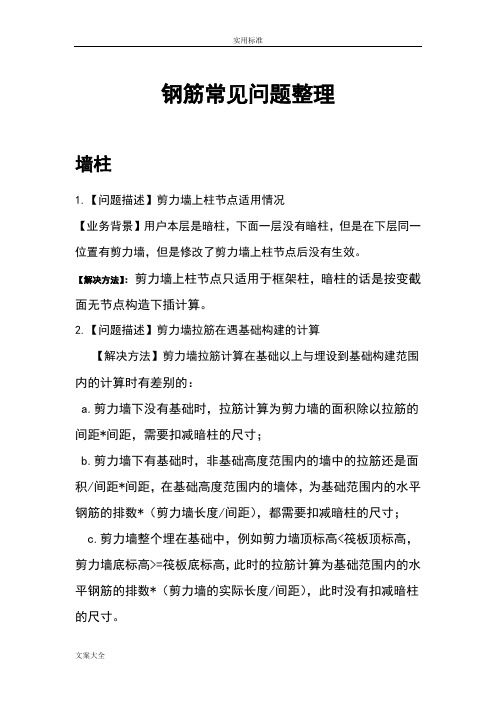

钢筋常见问题整理墙柱1.【问题描述】剪力墙上柱节点适用情况【业务背景】用户本层是暗柱，下面一层没有暗柱，但是在下层同一位置有剪力墙，但是修改了剪力墙上柱节点后没有生效。

【解决方法】：剪力墙上柱节点只适用于框架柱，暗柱的话是按变截面无节点构造下插计算。

2.【问题描述】剪力墙拉筋在遇基础构建的计算【解决方法】剪力墙拉筋计算在基础以上与埋设到基础构建范围内的计算时有差别的：a.剪力墙下没有基础时，拉筋计算为剪力墙的面积除以拉筋的间距*间距，需要扣减暗柱的尺寸；b.剪力墙下有基础时，非基础高度范围内的墙中的拉筋还是面积/间距*间距，在基础高度范围内的墙体，为基础范围内的水平钢筋的排数*（剪力墙长度/间距），都需要扣减暗柱的尺寸；c.剪力墙整个埋在基础中，例如剪力墙顶标高<筏板顶标高，剪力墙底标高>=筏板底标高，此时的拉筋计算为基础范围内的水平钢筋的排数*（剪力墙的实际长度/间距），此时没有扣减暗柱的尺寸。

3. 【问题描述】连梁的两边是暗柱，在暗柱的范围内要求连梁直锚，而且要在锚固的区域内按照间距计算箍筋根数，该怎么设置？【解决方法】：（1）在节点设置的洞口连梁锚固节点里面选择节点三，（2）然后在计算设置里面把连梁在暗柱内是否计算箍筋改为是，（3）在属性中把是否为顶层连梁改为是，就可以实现。

4. 【问题描述】为什么布置了砌体加筋,但是汇总之后没有钢筋量？【业务背景】用户布置了砌体加筋,也汇总计算成功了,但是点编辑钢筋没有钢筋量:【解决方案】用户定义的砌体加筋的间距为500，但是实际上这个位置的砌体墙的标高从底到顶只有500的高度，就是砌体加筋的布置间距已经超出了砌体墙的高度，所以就没有计算。

5. 【问题描述】柱子的箍筋加密区和非加密区的级别间距不一样怎么设置？【解决方法】用斜杠隔开斜杠前面输入加密区的级别间距斜杠后面输入非加密区的级别间距6.【问题描述】柱子如果是上下楼层变截面的话，不想让柱子下插到下一层的柱子的钢筋，怎么办，修改节点设置是没有用？【业务背景】：用户改了本层的节点设置没有起作用【解决方案】算了插筋，修改了节点是没有用的，这个要修改下一层的相对应的柱子节点设置才可以！软件就不在算插筋了！7. 【问题描述】：4层和5层层高一样，柱子属性一样的，但是箍筋根数一个计算29个，一个计算35个？【业务背景】：用户工程4层和5层层高是一样的，柱子的属性也是一样的，但是柱子的箍筋根数不一样，根数计算公式点开发现搭接区的箍筋间距一个是5*12，另一个是5*16,？【解决方法】：4层柱子直筋是12，3层的柱子纵筋是16，3 层柱与4层柱子钢筋搭接了，所以搭接区箍筋间距是（5*d,100）取小值,d取的是两层中较大直径16.8、【问题描述】：客户的工程里面二层的框架柱，同一个名称和钢筋信息，有的是露出柱子一段长度，有的纵筋还没有升到柱顶，客户对这个很不理解。

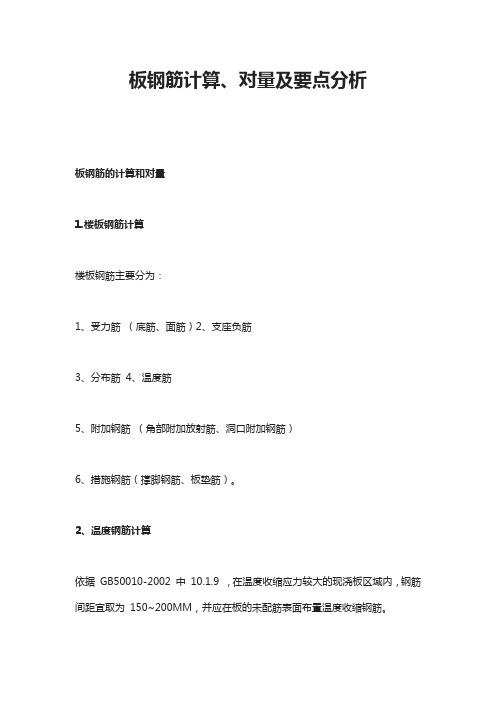

板钢筋计算、对量及要点分析板钢筋的计算和对量1.楼板钢筋计算楼板钢筋主要分为：1、受力筋（底筋、面筋）2、支座负筋3、分布筋4、温度筋5、附加钢筋（角部附加放射筋、洞口附加钢筋）6、措施钢筋（撑脚钢筋、板垫筋）。

2、温度钢筋计算依据GB50010-2002 中10.1.9 ，在温度收缩应力较大的现浇板区域内，钢筋间距宜取为150~200MM，并应在板的未配筋表面布置温度收缩钢筋。

板温度筋计算温度筋长度计算：长度=轴线长度-负筋标注长度*2+搭接长度*2（150）温度筋根数计算：根数=（净跨长度-负筋标注长）/温度筋间距-1板锅底状变形与最佳配筋（1）图左：板在竖向荷载作用下的锅底状变形（2）图中：1/2起步布置不符合变形法则（3）图右：中间加密才是好钢用在刀刃上，与变形吻合单向板与双向板的变形比较楼盖体系的特征和作用楼盖相当于水平隔板，它不仅聚集和传递惯性力到各个竖向抗侧力子结构，而且要使这些子结构能协同承受地震作用。

楼盖的刚度可保证建筑物的整体性能和水平力的有效传递。

下列部位须配置双层双向板钢筋（1）顶层板（2）地下室顶板（3）转换层（4）平面复杂的楼层（5）开洞过大的楼层。

（6）房屋的外角。

（7）管线密集的楼板。

（8）其它质量触目惊心，板负筋形同虚设！双层双向钢筋刚性好！3、板受力筋计算板底钢筋的长度计算长度=净跨+伸进长度*2+弯勾6.25d *2简支板或连续板下部纵向受力钢筋伸入支座的锚固长度不应小于5d，d为下部纵向受力钢筋的直径。

当连续板内温度、收缩应力较大时，伸入支座的锚固长度宜适当增加。

板底钢筋的支座－伸进长度其它情况伸进长度＝max（≥12d且≥梁（或墙）宽/2 ）伸进长度≥La（锚固长度）伸进长度＝过墙（或梁）中线＋5d伸进长度＝梁（或墙）宽－保护层伸进长度＝到墙（或梁）的中线板底钢筋根数计算第一根钢筋距梁或墙边50mm第一根钢筋距梁或墙边一个保护层第一根钢筋距梁角筋为1/2板筋间距4、板负筋计算板负筋长度的计算伸到或超过梁中线加弯钩，总锚长达到la .至支座中线能满足>=0.4la时即可弯折，不必伸至对边再弯。

钢筋算量中需要注意的一些问题箍筋计算按照净跨算梁的支座不计算箍筋计算通长钢（贯通筋）的时候梁的一端有柱那还有一端是墙的话钢筋需要锚固锚固的长度与支座的宽度有关系，两端不一定长度相等箍筋计算按照净跨-50*2计算中间有柱时扣柱,计算方法同上一条结构各类构件的连接关系问题，也就是谁时谁的支座的问题基础是柱、墙的支座，柱是梁的支座，梁是板的支座、次梁以主梁为支座。

纵向钢筋锚入支座；横向钢筋（箍筋）不进支座，进入支座也是构造要求不是受力要求。

柱、墙进入支座的插筋之箍筋不起箍筋作用，只起稳定作用，只要一个大的方框箍就行，真正上面柱中起箍筋作用时需要隔一拉一。

梁进入支座时也是纵筋进入，但连梁到了顶层要求箍筋进入支座，因为顶层连梁上部受力筋在表皮，锚固不可靠，要靠箍筋把它约束住，不崩出去。

梁箍筋的计算长度是每跨的净跨长减去100MM，也就是说，梁的箍筋是从柱边50MM开始布置的，柱中不布置梁箍筋，但柱箍筋必须布置且加密；这一点在中国抗震设计规范中有明确规定；梁钢筋的锚固问题只与梁下部存不存在支座有关，与支座究竟是柱还是墙或者是其他主梁无关；梁钢筋在支座内的锚固长度问题与梁的类型（框架梁＼次梁）和支座类型（边支座＼中支座）有关；框架梁在边支座的锚固长度是0．4倍LAE（LAE为一个锚固长度）＋弯钩15D（D为钢筋直径）；如果边支座的宽度本身不小于钢筋的一倍锚固长度，框架梁的钢筋则可以不必弯钩进行直锚，但此时直锚长度必须不小于一倍锚固长度；框架梁底筋在中支座的的锚固长度为一倍LAE，面部通长筋在跨中1／3区域内连接（冷接或焊接或机械连接），须满足连接长度规范；次梁在边支座的锚固长度是直段12D＋弯钩15D，在中支座的锚固长度是12D；记住了，这就是框架梁与次梁的区别；关于梁中架立筋＼构造腰筋＼抗扭腰筋的连接长度，是一般人容易出错的一个问题：梁中架立筋和构造腰筋的连接长度不论什么梁一律是15D，抗扭腰筋的方式同梁中主筋一样，遵守受力主筋的连接规范；主梁箍筋的加密长度问题，一般人只知道是梁高的1．5倍，此识有误．实际是，一级抗震结构，主梁箍筋加密长度是梁高的2．0倍，二三四级抗震结构，才是梁高的1．5倍．算量方法：一、梁（一）框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值以上三类钢筋中均涉及到支座锚固问题，那么总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。

板支座负筋系数
板支座负筋系数是指在建筑结构中使用的一种连接装置。

它的作用是通过固定在混凝土板与支座之间，使得板与支座之间能够形成稳定的连接，以承受楼板的重量和外部荷载。

本文将介绍板支座负筋系数的基本概念和作用。

首先，板支座负筋系数是指板与支座之间负筋的数量和尺寸。

负筋是指板上的钢筋，它们被固定在支座上，通过与混凝土板的连接，以增加结构的稳定性和承载能力。

负筋的数量和尺寸需要根据具体的结构设计要求进行计算和确定。

其次，板支座负筋系数的作用是增加板与支座之间的摩擦力和连接强度。

通过增加负筋的数量和尺寸，可以提高板与支座之间的摩擦阻力，使得结构更加稳定。

此外，负筋还可以增加板与支座之间的连接强度，使得结构能够承受更大的荷载。

在实际的工程应用中，板支座负筋系数的选择需要根据具体的结构要求和设计标准进行确定。

一般来说，负筋的数量和尺寸需要满足
结构的承载能力和变形要求。

同时，还需要考虑材料的可靠性和施工的可行性。

最后，板支座负筋系数的正确选择对于结构的安全性和稳定性具有重要的意义。

如果选择的负筋系数不合理，可能会导致结构的不稳定和损坏。

因此，在设计和施工过程中，需要经过科学的计算和严格的控制，以确保负筋系数的准确和合理。

总之，板支座负筋系数是建筑结构中一个重要的连接装置。

它能够增加板与支座之间的摩擦力和连接强度，提高结构的稳定性和承载能力。

正确选择和控制负筋系数对于结构的安全性和稳定性至关重要，需要在设计和施工中予以重视。

钢筋结算手册目录一、钢筋结算前期准备 (4)二、钢筋结算过程资料的收集 (4)三、钢筋算量软件计算设置 (8)四、钢筋算量软件建模输入 (8)五、算量应特别注意的地方 (11)六、对量 (12)前言为统一规划钢筋结算，做到经济适用，促进结算工作的顺利进行，特制定本规则，总结了以前结算中遇到的问题及总结的经验教训，结合分公司钢筋精算中心的工作使命，特制本手册。

钢筋结算手册编制的主要依据：《建设工程工程量清单计价规范》 GB500500-2013《混凝土结构施工图平法整体表示方法制图规则和构造详图》（现浇混凝土框架、剪力墙、梁、板）（16G101-1）（现浇混凝土板式楼梯）（16G101-2）（独立基础、条形基础、筏形基础、桩基础）（16G101-3）《混凝土结构钢筋排布规则与构造详图》（现浇混凝土框架、剪力墙、梁、板）（12G901-1）（现浇混凝土板式楼梯）（12G901-2）（独立基础、条形基础、筏形基础、桩基础）（12G901-3）《钢筋机械连接技术规程》 GBJ107-2016《混凝土结构工程施工规范》 GB50666-2011《混凝土结构工程施工质量验收规范》 GB50204-2015《混凝土结构设计规范》 GB50010-2010本手册仅用于钢筋精算中心对钢筋结算管理工作的指导，难免存在疏漏欠妥之处，在使用过程中请采纳手册内容，并殷切希望和欢迎提出宝贵意见。

一、钢筋结算前期准备1、熟悉总包合同、定额计算规则、图纸会审、设计变更、施工方案、技术交底。

2、熟悉图纸，明确嵌固部位、设计抗震等级、各部位混凝土强度、环境类别及保护层厚度、特殊节点做法、钢筋连接方式，钢筋接头面积百分率。

3、熟悉现场，施工工艺，流水段划分。

4、熟悉钢筋算量软件，软件设置及节点设置。

二、钢筋结算过程资料的收集结算过程资料是我们结算过程需要提供的影像资料证据，一是合同要求必须提供的资料证据，二是避免在结算中可能出现的争议需要提供的资料支撑，下方列表主要列举了图纸未明确说明做法部位需要收集的资料，图纸有明确要求的只需留存按图施工照片及隐蔽资料即可。
