UPS电源常见故障分析及维修技巧

不间断电源维修的常见故障及技巧描述不间断电源就是UPS。

很多朋友购买了不间断电源使用一段时间后总会出现问题和故障，目前UPS主要有外置式和内置式两个大类，按其工作性质又分为后备型和在线型两种。

在不间断电源维修过程中，最难解决的问题莫过于图纸资料的缺乏，有时费了很大周折找来了图纸，与实物也不一定能对得上，因此在不间断电源维修中，一味地依靠图纸或测绘线路是不现实的。

不间断电源作用1.电网电压正常时，市电电压通过UPS稳压后供应给负载使用，性能好的UPS本身就是良好的交流稳压器，同时改善电源质量;同时它还对机内的电池进行充电，储存后备能量。

2.电网电压异常时(欠压、过压、掉电、干扰等)UPS的逆变器将电池的直流电能转换为交流电能维持对负载的供电。

3.UPS在电网供电和电池供电之间自行切换，确保对负载的不间断供电。

而且可以根据设备的精密程度来选择可承受的切换时间。

不间断电源特点UPS是针对中国电网环境和网络监控及网络系统、医疗系统等对电源的可靠性要求，克服中、大型计算机网络系统集中供电所造成的供电电网环境日益恶劣的问题，以全新的数字技术研制出的第三代工频纯在线式智能型UPS。

直流电源，是维持电路中形成稳恒电流的装置。

如干电池、蓄电池、直流发电机等。

UPS和直流电源是企业重要的供电保障设备，传统的维护管理包括：①日常巡检外观，定期更换电池、滤波电容、风机等易损件，大修时做电池活化等;②改造或采用换代设备，使用高级工具测试电池性能。

这种管理方式企业投入成本高，维护人员工作量大，不易实时掌握设备运行状态和关键数据，设备事故预防能力低。

实施在线维护管理可避免传统方式的不足之处，获得良好效益。

UPS的中文意思为“不间断电源”，是英语“UninterruptiblePowerSystem/UninterruptiblePowerSupply”的缩写，它可以保障计算机系统在停电之后继续工作一段时间以使用户能够紧急存盘，使用户不致因停电而影响工作或丢失数据。

ups常见故障及处理方法-回复UPS（不间断电源）是一种为电子设备提供稳定电力的设备，它具有保护电子设备免受电力波动、电压脉动、电力中断和电压峰值等问题的功能。

然而，像其他电子设备一样，UPS也会出现一些常见故障。

在本文中，我将逐步回答有关UPS常见故障及处理方法的问题。

一、UPS无法开启或没有输出电力1.检查电源线：首先，确保UPS的电源线连接正常，没有损坏或松动的问题。

对于固定安装的UPS设备，还需要检查插座是否正常工作。

2.检查在线/离线开关：UPS通常具有在线/离线开关，用于切换电源模式。

确保在线/离线开关处于正确的位置。

如果设备仍然无法开启，尝试切换在线/离线开关的位置。

3.检查电源电压：使用电压表测量UPS的输入电压。

如果输入电压正常，但UPS仍然无法开启，则可能是UPS内部电路的问题。

这种情况下，最好联系专业技术人员进行修理。

二、UPS无法自主转换到电池供电模式1.检查电池连接：确保电池连接正常，没有松动的接触或腐蚀的问题。

还需要检查电池是否仍然具有足够的电力储备。

2.检查输入电源：UPS无法自主转换到电池供电模式可能是由于输入电源的问题引起的。

检查你的建筑物是否存在电力中断或电力波动等问题。

如果输入电源正常，但UPS仍然无法自主转换，可能是电池充电功能出现问题，需要联系专业技术人员。

三、UPS发出异常响声或过热1.检查通风设施：UPS内部有风扇用于散热，确保风扇正常运转并保持通风良好的环境。

如果风扇有异常噪音或停止运转，可以尝试清洁或更换风扇。

2.检查负载：UPS可能超载或过热，导致异常响声或过热问题。

在UPS 上检查负载，确保没有超出额定容量。

如果负载太大，应考虑分散负载或升级UPS设备。

四、UPS自检失败或报警灯闪烁1.检查电池状态：不间断电源通常在开启时进行自检，以确保电池状态良好。

如果UPS自检失败或报警灯闪烁，可能是由于电池故障引起的。

检查电池的充电状态和寿命，如有需要，更换电池。

ups常见故障及处理方法-回复UPS（不间断电源）是将电池与电源之间进行连接的设备，用于提供电源的备份和稳定，并在电网电压不稳定或断电的情况下提供电力。

虽然UPS 具有高可靠性，但也会出现一些常见的故障。

在这篇文章中，我们将一步一步回答有关UPS常见故障及处理方法的问题。

第一步：了解UPS的常见故障类型UPS常见的故障类型包括电池故障，过载，短路以及电源故障。

了解这些故障类型有助于我们更好地应对问题。

1. 电池故障：UPS的电池是其关键组件之一，如果电池老化或损坏，则UPS无法提供稳定的备用电源。

电池故障可能表现为缩短的备用电源时长或完全无法进行备份。

2. 过载：过载是指UPS的负载超过了其额定能力。

过载可能导致UPS 无法维持供电过程或关机。

3. 短路：短路是指电路中出现两个或多个节点之间的低阻抗路径。

短路可能导致UPS损坏或发生故障。

4. 电源故障：电源故障包括供电中断或电网电压不稳定等问题。

这些故障可能导致UPS无法提供稳定的备份电源。

第二步：根据故障类型采取相应的处理方法针对不同的故障类型，我们需要采取特定的处理方法来修复UPS的问题。

1. 电池故障处理方法：- 检查电池状态：检查电池连接是否良好，并通过使用电池测试仪来检测电池的状态。

如果电池老化或损坏，需要更换新的电池。

- 清洁电池接触点：清洁电池接触点，确保良好的接触，以提高电池的性能。

2. 过载处理方法：- 减少负载：检查所有连接到UPS的设备和电池，确保负载不超过UPS的额定能力。

如果负载过重，需要减少负载或增加UPS容量。

- 分流电源：将电路划分成不同的电源区块，以减轻特定区块的负载。

3. 短路处理方法：- 查找短路：使用电路测试仪逐步检查电路，找到短路出现的位置。

- 修复短路：修复短路，可能涉及更换电线或元件。

4. 电源故障处理方法：- 检查电源：检查电源和电网连接是否正常，确保电源供应没有中断或电压过高/过低等问题。

- 使用稳压器：安装稳压器来稳定电源的电压。

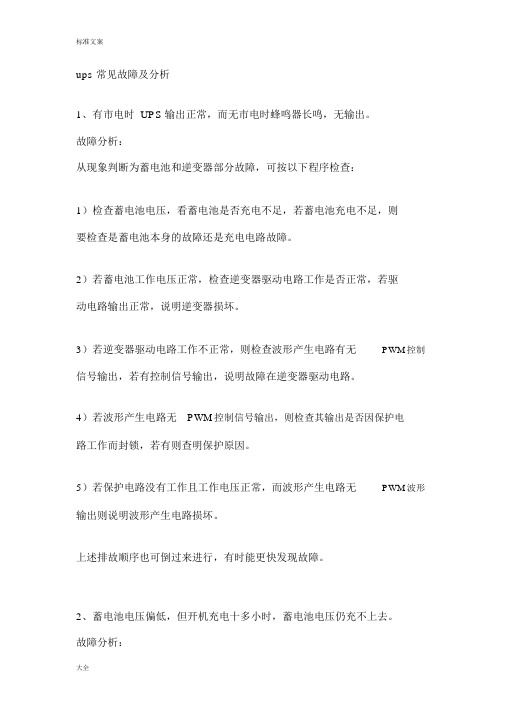

ups 常见故障及分析1、有市电时 UPS输出正常，而无市电时蜂鸣器长鸣，无输出。

故障分析：从现象判断为蓄电池和逆变器部分故障，可按以下程序检查：1）检查蓄电池电压，看蓄电池是否充电不足，若蓄电池充电不足，则要检查是蓄电池本身的故障还是充电电路故障。

2）若蓄电池工作电压正常，检查逆变器驱动电路工作是否正常，若驱动电路输出正常，说明逆变器损坏。

3）若逆变器驱动电路工作不正常，则检查波形产生电路有无PWM控制信号输出，若有控制信号输出，说明故障在逆变器驱动电路。

4）若波形产生电路无PWM控制信号输出，则检查其输出是否因保护电路工作而封锁，若有则查明保护原因。

5）若保护电路没有工作且工作电压正常，而波形产生电路无PWM波形输出则说明波形产生电路损坏。

上述排故顺序也可倒过来进行，有时能更快发现故障。

2、蓄电池电压偏低，但开机充电十多小时，蓄电池电压仍充不上去。

故障分析：从现象判断为蓄电池或充电电路故障，可按以下步骤检查：1）检查充电电路输入输出电压是否正常。

2）若充电电路输入正常，输出不正常，断开蓄电池再测，若仍不正常则为充电电路故障。

3）若断开蓄电池后充电电路输入、输出均正常，则说明蓄电池已因长期未充电、过放或已到寿命期等原因而损坏。

3、逆变器功率级一对功放晶体管损坏，更换同型号晶体管后，运行一段时间又烧坏。

故障分析：从现象判断为引起原因是电流过大，而导致过大电流的原因有：1）过流保护失效。

当逆变器输出发生过电流时，过流保护电路不起作用。

2）脉宽调制（ PWM）组件故障，输出的两路互补波形不对称，一个导通时间长，而另一个导通时间短，使两臂工作不平衡，甚至两臂同时导通，造成两管损坏。

3）功率管参数相差较大，此时即使输入对称波形，输出也会不对称，该波形经输出变压器，造成偏磁，即磁通不平衡，积累下去导致变压器饱和而电流骤增，烧坏功率管，而一只烧坏，另一只也随之烧坏。

4、UPS开机后，面板上无任何显示，UPS不工作。

UPS不间断电源常见故障及如何排除（1）UPS故障报警灯持续点亮的情况
1、检查UPS各外部接口的接触情况，如果接触不良，应将其接口拧紧或者更换；
2、如果接触不良是由于插头松动或者接口接触不良导致，可以用一般的插头抹除剂来清洁插头，保证插头夯实接触；
3、查看UPS输出端电压，如果过低，说明UPS在正常电源输入时电压不稳定，需要采用稳压器，稳定输入电源；
4、检查UPS的电池是否损坏，电池损坏的情况下，UPS会有报警灯持续点亮的情况，需要更换新的电池。

（2）UPS失去负载保护
1、检查UPS各外部接口的接触情况，如果接触不良，应将其接口拧紧或者更换；
2、检查UPS的过载保护是否正常，如果过载保护没有正常工作，可能是由于电源噪声引起的，可以采用稳压器来提高系统的电源稳定性；
3、检查UPS是否超出其负载容量限制，如果UPS的负载过大，应当增大UPS的额定负载；
4、检查UPS的电池是否正常，如果电池存在问题，可以通过更换新的电池来恢复其正常的工作状态。

（3）UPS“旁路输出”不工作
1、检查UPS各外部接口的接触情况，如果接触不良。

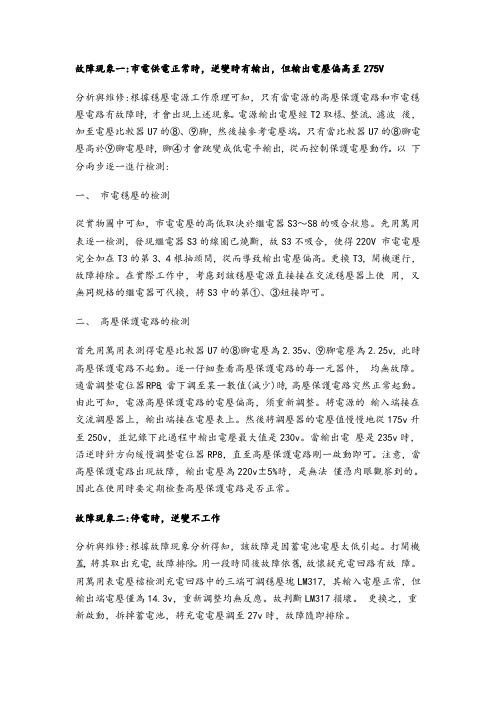

故障現象一:市電供電正常時，逆變時有輸出，但輸出電壓偏高至275V分析與維修:根據穩壓電源工作原理可知，只有當電源的高壓保護電路和市電穩壓電路有故障時，才會出現上述現象。

電源輸出電壓經T2取樣、整流、濾波後，加至電壓比較器U7的⑧、⑨腳，然後接參考電壓端。

只有當比較器U7的⑧腳電壓高於⑨腳電壓時，腳④才會跳變成低電平輸出，從而控制保護電壓動作。

以下分兩步逐一進行檢測:一、市電穩壓的檢測從實物圖中可知，市電電壓的高低取決於繼電器S3～S8的吸合狀態。

先用萬用表逐一檢測，發現繼電器S3的線圈已燒斷，故S3不吸合，使得220V 市電電壓完全加在T3的第3、4根抽頭間，從而導致輸出電壓偏高。

更換T3，開機運行，故障排除。

在實際工作中，考慮到該穩壓電源直接接在交流穩壓器上使用，又無同規格的繼電器可代換，將S3中的第①、③短接即可。

二、高壓保護電路的檢測首先用萬用表測得電壓比較器U7的⑧腳電壓為2.35v、⑨腳電壓為2.25v，此時高壓保護電路不起動。

逐一仔細查看高壓保護電路的每一元器件，均無故障。

適當調整電位器RP8，當下調至某一數值(減少)時，高壓保護電路突然正常起動。

由此可知，電源高壓保護電路的電壓偏高，須重新調整。

將電源的輸入端接在交流調壓器上，輸出端接在電壓表上。

然後將調壓器的電壓值慢慢地從175v升至250v，並記錄下此過程中輸出電壓最大值是230v。

當輸出電壓是235v時，沿逆時針方向緩慢調整電位器RP8，直至高壓保護電路剛一啟動即可。

注意，當高壓保護電路出現故障，輸出電壓為220v±5%時，是無法僅憑肉眼觀察到的。

因此在使用時要定期檢查高壓保護電路是否正常。

故障現象二:停電時，逆變不工作分析與維修:根據故障現象分析得知，該故障是因蓄電池電壓太低引起。

打開機蓋，將其取出充電，故障排除。

用一段時間後故障依舊，故懷疑充電回路有故障。

用萬用表電壓檔檢測充電回路中的三端可調穩壓塊LM317，其輸入電壓正常，但輸出端電壓僅為14.3v，重新調整均無反應。

UPS常见故障及处理方法解析
一、电池检查
1.检查电池无损坏，检查电池端口及电池连接处是否有松动，并保持电池温度在室温左右；
2.将电池放入供电设备总开关是否打开，UPS无功率供电，即UPS无功率输出；
3.将电池放入UPS供电设备总开关是否关闭，UPS有功率供电，即UPS有功率输出；
4.查看UPS电池放电指示，如果有放电指示，表明UPS正在放电；
二、更换电池
1.断开UPS电源；
2.拆卸掉旧电池，将新电池安装准备安装；
3.将新电池安装好，将旧电池拆卸掉；
4.将新旧电池接头相接，确保接头紧固、无松动；
5.将电池放入UPS供电设备，UPS中断线路开关打开，开始供电。

三、更换UPS电池
1.断开UPS电源；
2.将旧电池及其接线拆卸；
3.准备新电池，检查电池外壳及接线是否完好；
4.将新电池安装到UPS中，将电池的正负线安装好；
5.连接电池接线，确保接线没有松动；
6.将UPS中断线路开关打开，并打开UPS的供电开关；
7.检查UPS电池是否工作正常；
四、更换UPS内电路板
1.断开UPS电源；
2.打开UPS机箱，拆卸旧电路板；
3.将新电路板安装好，检查UPS电路板接线是否正确且无松动；
4.将UPS机箱上的所有接线完成。

1、后备式UPS当负载接近满载时，市电供电正常，而蓄电池供电时蓄电池保险丝熔断。

故障分析：蓄电池保险丝熔断，说明蓄电池供电流过大，检测步骤如下：——逆变器是否击穿;——蓄电池电压是否过低;——若蓄电池电压过低，再检测蓄电池充电电路是否正常;——若蓄电池充电电路正常，再检测蓄电池电压检测电路工作是否正常。

2、蓄电池电压偏低，但开机充电十多小时，蓄电池电压仍充不上去。

故障分析：从现象判断为蓄电池或充电电路故障，可按以下步骤检查：——检查充电电路输入输出电压是否正常;——若充电电路输入正常，输出不正常，断开蓄电池再测，若仍不正常则为充电电路故障;——若断开蓄电池后充电电路输入、输出均正常，则说明蓄电池已因长期未充电、过放或已到寿命期等原因而损坏。

3、逆变器功率级一对功放晶体管损坏，更换同型号晶体管后，运行一段时间又烧坏的原因是电流过大，而引起电流过大的原因有：——过流保护失效。

当逆变器输出发生过电流时，过流保护电路不起作用;——脉宽调制(PWM)组件故障，输出的两路互补波形不对称，一个导通时间长，而另一个导通时间短，使两臂工作不平衡，甚至两臂同时导通，造成两管损坏;——功率管参数相差较大，此时即使输入对称波形，输出也会不对称，该波形经输出变压器，造成偏磁，即磁通不平衡，积累下去导致变压器饱和而电流骤增，烧坏功率管，而一只烧坏，另一只也随之烧坏。

4、UPS开机后，面板上无任何显示，UPS不工作。

故障分析：从故障现象判断，其故障在市电输入、蓄电池及市电检测部分及蓄电池电压检测回路：——检查市电输入保险丝是否烧毁;——若市电输入保险丝完好，检查蓄电池保险是否烧毁，因为某些UPS当自检不到蓄电池电压时，会将UPS的所有输出及显示关闭;——若蓄电池保险完好，检查市电检测电路工作是否正常，若市电检测电路工作不正常且UPS不具备无市电启动功能时，UPS同样会关闭所有输出及显示。

——若市检测电路工作正常，再检查蓄电池电压检测电路是否正常。

UPS不间断电源常见故障维修方法
一、UPS不间断电源检查维修方法
1、检查电源线接头是否损坏：可使用多用测试仪检查线接头是否损
坏或有短路。

2、检查输入中性线绝缘状态：可使用多用测试仪检查380V输入的中
性线的电压绝缘情况，检查是否有放电。

3、检查输出接头情况：可使用多用测试仪检查输出接头，看看是否
有线接头损坏或接头有短路。

4、检查UPS输出线路板电压：可利用万用表测量UPS输出线路板电压，确认双相同的情况下，各个空中是否有电压差异，这样可以确定UPS
是否有不平衡的情况。

5、检查电池电压：可用万用表检查电池单体的电压，观察是否有电
压不平衡。

6、检查UPS内部布线：可拆开UPS机器，查看机内部的布线情况，
如果存在负线断路或短路，或出现外延的电线束，应及时纠正。

7、检查UPS模块：可通过多用测试仪检查UPS模块的输入输出端口，检查是否有损坏或短路。

8、检查UPS的温度保护装置：应检查当UPS温度超过一定值时，UPS
是否能够正常关闭，如果不能，应进行维修。

9、检查UPS的输入电压和输出电压：使用万用表检查UPS的输入电
压和输出电压，确认电压是否正确，同时应观察输出电压的波动情况。

ups电源原理和维修技巧1. 介绍UPS电源的作用和重要性UPS电源是一种用于保护计算机和其他重要设备免受电力故障和波动影响的设备。

它可以提供稳定的电力，以保持设备的正常运行，并在停电时提供备用电源。

UPS电源在现代社会中起着至关重要的作用，尤其是在需要持续稳定供电的关键行业，如医疗、金融、通信等。

2. UPS电源的工作原理UPS（不间断电源）是一种通过将直流（DC）转换为交流（AC）来提供稳定备用能量的设备。

它通常由三个主要组件组成：整流器、蓄电池和逆变器。

2.1 整流器整流器将交流输入转换为直流输出，并充入蓄电池以供后续使用。

整流器通常采用双向开关模式，可以根据需要从主市区或蓄电池中获取能量。

2.2 蓄电池蓄电池是UPS系统中最重要的组件之一。

它们负责存储能量，并在停电时提供备用能源。

根据应用需求，蓄电池可以使用不同类型，如铅酸、镍镉或锂离子电池。

2.3 逆变器逆变器将储存在蓄电池中的直流能量转换为交流能量，以供设备使用。

逆变器的输出应具有稳定的电压和频率，以确保设备正常运行。

3. UPS电源的维修技巧UPS电源作为保障设备正常运行的重要组成部分，其维护和维修至关重要。

以下是一些常见的UPS维修技巧：3.1 定期检查定期检查UPS系统是确保其正常运行的关键。

检查蓄电池是否有损坏或老化迹象，并确保其连接牢固。

同时，检查整流器和逆变器是否存在过热或其他故障迹象。

3.2 清洁和通风UPS系统应放置在通风良好且干燥无尘的环境中。

定期清洁UPS设备，并确保通风孔不被堵塞。

过热是UPS故障最常见的原因之一，因此要确保良好通风以降低温度。

3.3 定期校准校准是确保UPS输出稳定性和准确性的重要步骤之一。

使用专业工具对输出电压和频率进行校准，并根据需要进行调整。

3.4 储电池的维护蓄电池的维护是保证UPS备用能源可靠性的关键。

定期检查蓄电池的容量和健康状况，并根据需要更换老化或损坏的蓄电池。

3.5 UPS系统故障排除在UPS系统故障时，及时进行故障排除是至关重要的。
