材料制备与加工实验实验指导书目录实验1、铝合金时效硬化曲线的测定及其影响因素分析实验2、焊接工艺与焊缝组织检验实验4、热塑性塑料的挤出造粒和注射成型实验1、铝合金时效硬化曲线的测定及其影响因素分析一、实验目的1．掌握固溶淬火及时效处理的基本操作；2．了解时效温度和时效时间对时效强化效果的影响规律；3．了解固溶淬火工艺(淬火加热温度、保温时间及淬火速度等)对铝合金时效效果的影响；4．掌握金属材料最佳淬火温度的确定方法；5．加深对时效强化及其机制的理解。
二、实验原理从过饱和固溶体中析出第二相(沉淀相)或形成溶质原子聚集区以及亚稳定过渡相的过程称为脱溶或沉淀，它是一种扩散型相变。
发生这种转变的最基本条件是，合金在平衡状态图上有固溶度的变化，并且固溶度随温度降低而减少，如图2-1所示。
如果将C成分的合金自单相α固溶体状态缓慢冷却到固溶度线(MN)以下温度(如T3)保温时，β相将从α相固溶体中脱溶析出，α相的成分将沿固溶度线变化为平衡浓度C1，这种转变可表示为α(C)→α(C1)+β。
其中β为平衡相，它可以是端际固溶体，也可以是中间相，反应产物为(α+β)双相组织。
将这种双相组织加热到固溶度线以上某一温度(如T1)保温足够时间，β相将全部溶入α相中，然后再急冷到室温将获得单相过饱和的α固溶体。
这种处理称为固溶处理（淬火）。
图2-1 固溶处理与时效处理的工艺过程示意图然而过饱和的α相固溶体在室温下是亚稳定的，它在室温或较高温度下等温保持时，亦将发生脱溶。
但脱溶相往往不是状态图中的平衡相，而是亚稳相或溶质原子聚集区。
这种脱溶可显著提高合金的强度和硬度，称为时效硬(强)化或沉淀硬(强)化。
合金在脱溶过程中，其力学性能、物理性能和化学性能等均随之发生变化，这种现象称为时效。
室温下产生的时效称为自然时效，高于室温的时效称为人工时效。
若将过饱和固溶体在足够高的温度下进行时效，最终将沉淀析出平衡脱溶相。
但在平衡相出现之前，根据合金成分不同会出现若干个亚稳脱溶相或称为过渡相。
第1篇一、实验目的本次实验旨在研究铝合金时效处理对材料性能的影响，通过对比不同时效条件下的硬度、强度和耐腐蚀性能，分析时效处理对铝合金性能的优化效果。
二、实验材料与方法1. 实验材料：选用某型号铝合金板材，尺寸为100mm×100mm×10mm。
2. 实验方法：- 时效处理：将铝合金板材分别进行以下时效处理：- 人工时效：将板材加热至180℃，保温2小时，自然冷却至室温；- 自然时效：将板材在室温下放置，自然时效30天；- 低温时效：将板材加热至-20℃，保温2小时，自然冷却至室温。
- 性能测试：- 硬度测试：采用维氏硬度计测试板材的维氏硬度；- 强度测试：采用万能试验机测试板材的拉伸强度和屈服强度；- 耐腐蚀性能测试：采用盐雾试验箱测试板材的耐腐蚀性能。
三、实验结果与分析1. 时效处理对硬度的影响：- 人工时效处理后的板材硬度最高，维氏硬度为300HV；- 自然时效处理后的板材硬度次之，维氏硬度为280HV；- 低温时效处理后的板材硬度最低，维氏硬度为260HV。
2. 时效处理对强度的影响：- 人工时效处理后的板材拉伸强度最高，达到400MPa；- 自然时效处理后的板材拉伸强度次之，达到380MPa；- 低温时效处理后的板材拉伸强度最低，达到360MPa。
3. 时效处理对耐腐蚀性能的影响：- 人工时效处理后的板材耐腐蚀性能最佳，盐雾试验后无腐蚀现象；- 自然时效处理后的板材耐腐蚀性能次之，盐雾试验后出现轻微腐蚀；- 低温时效处理后的板材耐腐蚀性能最差，盐雾试验后出现严重腐蚀。
四、实验结论1. 时效处理对铝合金的硬度、强度和耐腐蚀性能均有显著影响。
2. 人工时效处理能够有效提高铝合金的硬度、强度和耐腐蚀性能；3. 自然时效处理对铝合金的性能提升效果较好，但不如人工时效处理；4. 低温时效处理对铝合金的性能提升效果较差，且耐腐蚀性能最差。
五、实验建议1. 在实际生产中，应根据铝合金的使用要求选择合适的时效处理方法；2. 对于要求高硬度和强度的铝合金制品，建议采用人工时效处理；3. 对于要求良好耐腐蚀性能的铝合金制品，建议采用自然时效处理；4. 对于要求兼顾性能和成本的铝合金制品，建议采用低温时效处理。
实验十铝合金最佳固溶时效强化工艺参数的研究—Al—Si－Cu－Mg－Mn系合金最佳固溶时效强化工艺参数的测定一、实验目的：通过Al—Si－Cu－Mg－Mn的成分配制—合金的熔炼—合金的固溶时效—显微组织分析—机械性能测定，最终测得最佳的铝合金固溶与时效温度及热处理时间的工艺参数。
二、原理概述：从过饱和固溶体中析出第二相（沉淀相）或形成溶质原子聚焦区以及亚稳定过渡相的过程称为脱溶或沉淀，是一种扩散型相变。
具有这种转变的最基本条件是，合金在平衡状态图上有固溶度的变化，并且固溶度随温度降低而减少，如图1所示。
如果将C0成分的合金自A单相α固溶体状态缓慢冷却到固溶度线（MN）以下温度（如T3）保温时，β相将从α相中脱溶析出，α相的成分将沿固溶度线变化为平衡浓度C1，这种变化可表示为：α（C0）→α（C1）＋β。
β为平衡相，可以是端际固溶体，也可以是中间相，反应产物为（α＋β）双相组织，将这种双相组织加热到固溶度线以上某一温度，（如T1）保温足够时间，将获得均匀的单相固溶体α相，这种处理称为固溶处理。
图1固溶处理与时效处理的工艺过程示意图若将经过固溶处理的C0成分合金急冷，抑制α相分解，则在室温下获得亚稳的过饱和α相固溶体。
这种过饱和固溶体在室温或在较高温度下等温保持时，亦将发生脱溶，但脱溶往往不是状态图中的平衡相，而是亚稳相或溶质原子聚焦区。
这种脱溶可显著提高合金的强度和硬度，称为沉淀强化或时效强化，是强化合金材料的重要途径之一。
固溶加时效是提高合金强度的一种重要途径，它不同于钢材的强化，钢在淬火后可立即获得很高的硬度和强度。
铝合金淬火后，硬度和强度并不立即升高，但塑性较高，但把这种淬火后的铝合金放置一些时间（4～6天）后，强度和硬度显著提高，而塑性明显降低。
人们把淬火后的铝合金性能随时间而发生显著提高的现象称为时效。
时效可以在室温发生，也可以在高于室温的某一温度范围（100～200℃）内发生。
前者称自然时效，后者称人工时效。

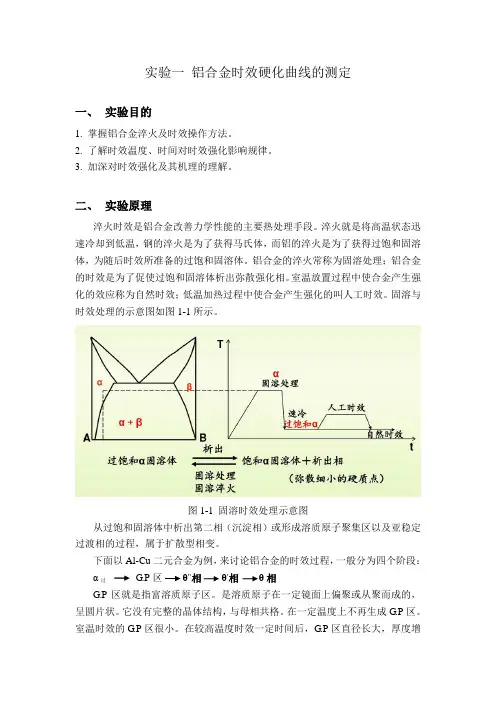

实验一铝合金时效硬化曲线的测定一、实验目的1. 掌握铝合金淬火及时效操作方法。
2. 了解时效温度、时间对时效强化影响规律。
3. 加深对时效强化及其机理的理解。
二、实验原理淬火时效是铝合金改善力学性能的主要热处理手段。
淬火就是将高温状态迅速冷却到低温，钢的淬火是为了获得马氏体，而铝的淬火是为了获得过饱和固溶体，为随后时效所准备的过饱和固溶体。
铝合金的淬火常称为固溶处理；铝合金的时效是为了促使过饱和固溶体析出弥散强化相。
室温放置过程中使合金产生强化的效应称为自然时效；低温加热过程中使合金产生强化的叫人工时效。
固溶与时效处理的示意图如图1-1所示。
图1-1 固溶时效处理示意图从过饱和固溶体中析出第二相（沉淀相）或形成溶质原子聚集区以及亚稳定过渡相的过程，属于扩散型相变。
下面以Al-Cu二元合金为例，来讨论铝合金的时效过程，一般分为四个阶段：α过G.P区θ"相θ'相θ相G.P区就是指富溶质原子区。
是溶质原子在一定镜面上偏聚或从聚而成的，呈圆片状。
它没有完整的晶体结构，与母相共格。
在一定温度上不再生成G.P区。
室温时效的G.P区很小。
在较高温度时效一定时间后，G.P区直径长大，厚度增加。
温度升高，G.P区数目开始减少。
θ"相是随时效温度升高或时效时间延长，G.P区直径急剧长大，且溶质、溶剂原子逐渐形成规则排列，即正方有序结构。
在θ"相过渡相附近造成的弹性共格应力场或点阵畸变区都大于G.P区产生的应力场，所以θ"相产生的时效强化效果大于G.P区的强化作用。
θ'相是当继续增加时效时间或提高时效温度时由θ"相转变而成。
θ'相属正方结构，θ'相在一定面上与基体铝共格，在另一晶面上共格关系遭到部分破坏。
θ相是平衡相，为正方有序结构。
由于θ相完全脱离了母相，完全失去与基体的共格关系，引起应力场显著减弱。
这也就意味着合金的硬度和强度下降。
