LED照明灯调光电路的特点分析

LED调光深度解析导读：调光的本质是相位控制器暂时的切断输入电压来减少向光源输入的功率。

因为每一次切断输入电流都发生在交流正弦波中，它们也被称为切相调光器。

标签：LED调光固态照明切相调光器恒流源LED驱动从LED特性来说，固态照明可以很平滑的调光，但为了兼容传统调光技术，就出现问题了。

调光经常用于酒店和剧院，用来营造气氛，创造亲密的感觉，愉悦食客和观众。

对于会议室和报告大厅来说，调光还可以降低能耗和增强空间的功能。

尽管调光得到大范围应用，但调光器配合传统光源使用时仍然存在一些问题，比如降低白炽灯的效能，损害荧光灯的寿命。

固态照明系统与技术联盟(ASSIST)组织者，照明研究中心(LRC)主管，Nadarajah Narendran说：当今安装的大部分调光系统都是相位控制器。

它们最初是针对白炽灯设计的，通过切断每半个工频周期内的输入电流来减少光输出。

调光的本质是相位控制器暂时的切断输入电压来减少向光源输入的功率。

因为每一次切断输入电流都发生在交流正弦波中，它们也被称为切相调光器。

切相调光器每秒钟切断120次，或者切断次数等于交流电传递电力给输电线的频率。

由于白炽灯的钨丝加热和冷却的速度比较慢，所以人眼看到的光源亮度是以恒定的水平下降的。

切断的时间越长，灯越暗。

并不是所有相位控制器都从交流正弦波的同一方向切断。

三端双向可控硅器件(TRIAC)用于白炽灯和卤素灯调光，它从正弦波的前相开始切断，在切断点位置，输入电压刚过零，输入电流刚反向。

因此，它也被叫做前相控制调光器，前相控制调光器会在开始导通的时候产生电流尖峰，此尖峰电流会引起蜂鸣声和增加电子驱动器的压力。

反相控制调光器可以避免上述问题，因为它是从交流正弦波的后半部分或者说是后沿开始切断调光器。

反相控制调光器在输入电流刚改变方向时导通，它允许电压逐渐升高，然后在下一个半周期内切断它。

反相控制调光器也被叫做电子低压(ELV)调光器，用于提高使用电子变压器的卤素灯的性能。

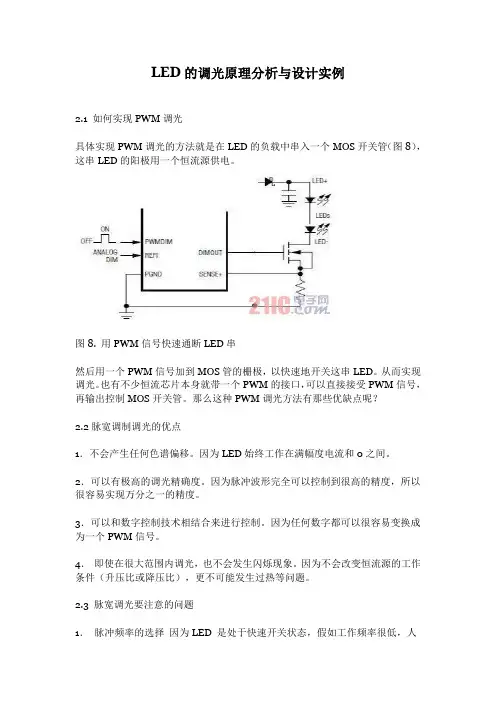

LED的调光原理分析与设计实例2.1 如何实现PWM调光具体实现PWM调光的方法就是在LED的负载中串入一个MOS开关管（图8），这串LED的阳极用一个恒流源供电。

图8. 用PWM信号快速通断LED串然后用一个PWM信号加到MOS管的栅极，以快速地开关这串LED。

从而实现调光。

也有不少恒流芯片本身就带一个PWM的接口，可以直接接受PWM信号，再输出控制MOS开关管。

那么这种PWM调光方法有那些优缺点呢？2.2脉宽调制调光的优点1．不会产生任何色谱偏移。

因为LED始终工作在满幅度电流和0之间。

2．可以有极高的调光精确度。

因为脉冲波形完全可以控制到很高的精度，所以很容易实现万分之一的精度。

3．可以和数字控制技术相结合来进行控制。

因为任何数字都可以很容易变换成为一个PWM信号。

4．即使在很大范围内调光，也不会发生闪烁现象。

因为不会改变恒流源的工作条件（升压比或降压比），更不可能发生过热等问题。

2.3 脉宽调光要注意的问题1．脉冲频率的选择因为LED 是处于快速开关状态，假如工作频率很低，人眼就会感到闪烁。

为了充分利用人眼的视觉残留现象，它的工作频率应当高于100Hz，最好为200Hz。

2．消除调光引起的啸声：虽然200Hz 以上人眼无法察觉，可是一直到20kHz 却都是人耳听觉的范围。

这时候就有可能会听到丝丝的声音。

解决这个问题有两种方法，一是把开关频率提高到20kHz 以上，跳出人耳听觉的范围。

但是频率过高也会引起一些问题，因为各种寄生参数的影响，会使脉冲波形（前后沿）产生畸变。

这就降低了调光的精确度。

另一种方法是找出发声的器件而加以处理。

实际上，主要的发声器件是输出端的陶瓷电容，因为陶瓷电容通常都是由高介电常数的陶瓷所做成，这类陶瓷都具有压电特性。

在200Hz 的脉冲作用下就会产生机械振动而发声。

解决的方法是采用钽电容来代替。

不过，高耐压的钽电容很难得到，而且价钱很贵，会增加一些成本。

第二部分采用交流电源的LED 调光三．用可控硅对LED 调光普通的白炽灯和卤素灯通常采用可控硅来调光。

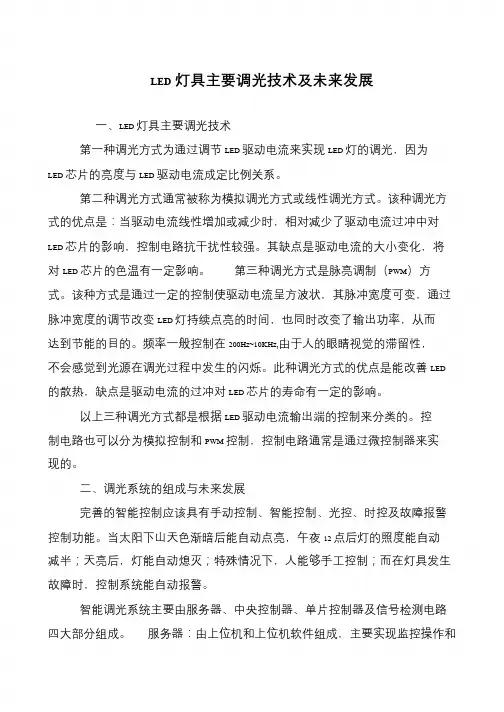

LED灯具主要调光技术及未来发展一、LED 灯具主要调光技术第一种调光方式为通过调节LED 驱动电流来实现LED 灯的调光，因为LED 芯片的亮度与LED 驱动电流成定比例关系。

第二种调光方式通常被称为模拟调光方式或线性调光方式。

该种调光方式的优点是：当驱动电流线性增加或减少时，相对减少了驱动电流过冲中对LED 芯片的影响，控制电路抗干扰性较强。

其缺点是驱动电流的大小变化，将对LED 芯片的色温有一定影响。

第三种调光方式是脉亮调制（PWM）方式。

该种方式是通过一定的控制使驱动电流呈方波状，其脉冲宽度可变，通过脉冲宽度的调节改变LED 灯持续点亮的时间，也同时改变了输出功率，从而达到节能的目的。

频率一般控制在200Hz~10KHz,由于人的眼睛视觉的滞留性，不会感觉到光源在调光过程中发生的闪烁。

此种调光方式的优点是能改善LED 的散热，缺点是驱动电流的过冲对LED 芯片的寿命有一定的影响。

以上三种调光方式都是根据LED 驱动电流输出端的控制来分类的。

控制电路也可以分为模拟控制和PWM 控制，控制电路通常是通过微控制器来实现的。

二、调光系统的组成与未来发展完善的智能控制应该具有手动控制、智能控制、光控、时控及故障报警控制功能。

当太阳下山天色渐暗后能自动点亮，午夜12 点后灯的照度能自动减半；天亮后，灯能自动熄灭；特殊情况下，人能够手工控制；而在灯具发生故障时，控制系统能自动报警。

智能调光系统主要由服务器、中央控制器、单片控制器及信号检测电路四大部分组成。

服务器：由上位机和上位机软件组成，主要实现监控操作和报警功能。

服务器位于路灯管理等控制中心，其与中央控制器之间的联系可采用电力载波、网络或无线方式。

中央控制器：负责接受服务器发来的信号，并解码后发送至单元控制器，实现控制，同时将信号检测的结果传送至服务器。

信号检测电路：检测环境亮度、驱动电源电压、电流。

并将检测所得的信号发送至单元控制器或者中央控制器。

LED照明的五种调光方法1.PWM调光法PWM(Pulse Width Modulation)是一种利用脉冲宽度来控制输出亮度的方法。

LED灯具在一个周期内，通过控制每个周期中脉冲的宽度，从而控制LED的亮度。

具体实现方式是由调光电路进行控制，通过控制每个脉冲的宽度和频率来实现亮度的调节。

PWM调光法的优点是调光范围大，可以实现0-100%的亮度调节。

2.DC电流调光法DC电流调光法是通过改变LED的工作电流来调节亮度。

根据不同的需求，可以通过调整LED的电流大小来实现亮度的调节。

具体实现方式是通过调光电源对LED的电流进行控制，改变电流大小来实现亮度的调节。

DC电流调光法的优点是调光稳定，效果比较好，但是调光范围较小。

3.模拟调光法模拟调光法是通过改变LED的电压来实现亮度的调节。

具体实现方式是通过调光器对LED的电压进行调节，改变电压大小来实现亮度的调节。

模拟调光法的优点是操作简单，调光范围较大，可以实现连续调光，但是调光精度相对较低。

4.DALI调光法DALI(Digital Addressable Lighting Interface)是一种数字化的照明调光方式。

在DALI系统中，每个LED灯具都有一个唯一的地址，可以通过DALI控制器来对LED灯具进行调光控制。

DALI调光法的优点是调光控制精确，支持多灯组合调光，可以实现灯具的独立控制，但是需要对整个DALI系统进行编程和配置。

5.无线调光法无线调光法是通过无线通信技术实现对LED照明的调光控制。

具体实现方式是通过无线调光器和LED灯具之间的无线通信实现亮度的调节。

无线调光法的优点是操作便捷，可以实现远距离控制，但是相对于有线方式，无线调光法的稳定性和可靠性较低。

总结而言，LED照明的五种调光方法分别是PWM调光法、DC电流调光法、模拟调光法、DALI调光法和无线调光法。

不同的调光方法适用于不同的需求和场景，可以根据实际情况选择合适的调光方式。

led灯分段调光的原理LED灯分段调光的原理LED灯作为一种新型的照明光源，具有节能、寿命长、环保等优点，因此在照明行业得到了广泛的应用。

LED灯的亮度调节是其中一个重要的功能，而LED灯分段调光则是一种常见的亮度调节方式。

本文将介绍LED灯分段调光的原理及其应用。

一、LED灯的基本原理LED灯是通过半导体材料发光的，其发光原理是正向电压作用下，电子和空穴在P-N结的边界层复合，释放出能量而发光。

LED灯的亮度调节主要通过改变正向电压或电流来实现。

二、LED灯分段调光的原理LED灯分段调光是通过将LED灯串联分段控制的方式来实现的。

具体来说，LED灯通常由多个发光二极管（LED）组成，每个LED都有自己的电流控制电路。

在分段调光的模式下，通过控制各个电流控制电路的工作状态，可以实现对LED灯的不同段亮度的调节。

三、LED灯分段调光的实现方式1. 硬件实现方式：在硬件上，可以通过使用多个电流控制电路来控制每个LED的亮度。

这些电流控制电路通常由可调节的电阻或电流源组成，通过改变电阻或电流源的数值，可以改变LED的亮度。

此外，还可以使用PWM（脉冲宽度调制）技术来控制LED的亮度，通过改变PWM信号的占空比来实现亮度调节。

2. 软件实现方式：在软件上，可以通过控制LED驱动芯片的输出信号来实现分段调光。

LED驱动芯片通常具有多个通道的输出，每个通道对应一个LED灯的控制。

通过改变各个通道的输出电压或电流，可以实现对各个LED段的亮度调节。

四、LED灯分段调光的应用LED灯分段调光可以广泛应用于照明领域。

其中一个应用场景是室内照明。

通过将LED灯串联分段控制，可以实现灯具的局部调光，使得不同区域的亮度可以根据需求进行调节，提供更加舒适的照明环境。

另外，LED灯分段调光还可以应用于舞台照明、展示柜照明等领域，通过灯光的亮度调节，可以实现更加丰富多样的光效。

总结：LED灯分段调光通过控制LED灯串联分段控制电路的工作状态，实现对LED灯不同段亮度的调节。

led灯调节亮度原理
LED灯的调节亮度原理取决于所采用的调光方式。

以下是几种常见的LED灯调节亮度原理：
1. 脉宽调制（PWM）：这是最常见的LED灯调光方式。

通过改变电流或电压的波形，以产生一系列的脉冲信号。

脉冲信号的占空比决定了LED灯的亮度。

占空比越高，LED灯越亮。

占空比越低，LED灯越暗。

2. 电流调节：这种调光方式通过改变电流的大小来控制LED 灯的亮度。

增大电流可以使LED灯变亮，而减小电流则可以使LED灯变暗。

通常通过电流驱动电路中的电流控制芯片来实现电流调节。

3. 额定电压调节：这种调光方式通过改变电压的大小来调节LED灯的亮度。

当电压较高时，LED灯会更亮，而电压较低时，LED灯会变暗。

通常通过恒压驱动电路中的电压控制芯片来实现额定电压调节。

4. 预设场景调光：一些智能LED灯可以通过预设场景来实现调光。

用户可以选择不同的场景模式，比如阅读、休息、聚会等，LED灯会根据不同的场景需求自动调整亮度。

需要注意的是，不同的LED灯产品可能采用不同的调光方式和控制器。

因此，在选择LED灯时，需要根据具体的调光需求和产品规格来选购。

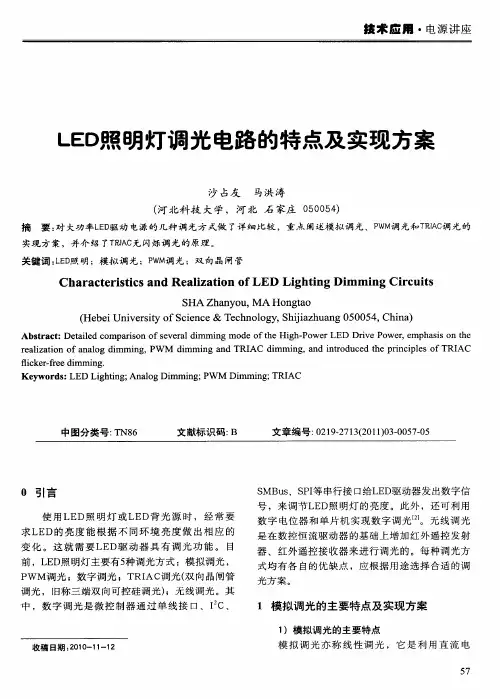

Ｖｏ ．４ Ｎ０ ３ Ｉ１ ． Ｍａ ０ｌ ｒ２ ｌ
压 信 号 使Ｌ Ｄ驱动 器 的输 出 电流 连 续地 变 化 ，从 Ｅ
而实 现对 Ｌ Ｄ的 线性 调 光 。其 特 点 是调 光 信 号 为 Ｅ 模 拟量 ， 并且 输 出 电流 是 连续 变 化 的 ，使 Ｌ Ｄ的 Ｅ
其 输 出 电流 可视 为 Ｌ Ｄ灯 串平 均 电流 （ Ｇ Ｅ ＬＤ ｖ） Ｅ 的 镜 像 电流 （ 图 Ｉ 因 中未 使 用 输 出 电容 器 ，故， 需 。 用 平 均 电流 表 示 ） ，二 者 存 在 确 定 的 比例 关 系 ， 令 比例 系 数 ，则 ＝ｋＬＤ ｖ ） 为 Ｉ （ Ｇ；当ｋ 时Ｉ ＝ ＥＡ ＝１ Ｈ
Ｓ Ａ Ｈ Ｚｈａ ｙ ｕ Ｍ Ａ ｏ ｔ ｏ ｎ ｏ ． Ｈ ｎｇ ａ
（ ｂ ｉ ｉｅｓ ｙｏ ｃｅ ｃ ＆ Ｔ ｃ ｎ ｌｇ ， ｈ ｉ ｈ ａ ｇ０ ０ ５ ． ｈｎ ） Ｈｅ ｅ Ｕｎｖ ｒｉ ｆ ｉ ｅ ｔ Ｓ ｎ ｅｈ ｏｏ ｙ Ｓ ｉａ ｕ ｎ ５ ０ ４ Ｃ ｉａ ｊｚ
调光 ，旧称 三端 双 向可控 硅 调 光 ） ；无 线 调 来 进 行 调 光 的 。每 种 调 光 方
式 均 有各 自的优 缺 点 ，应 根 据 用 途 选 择 合 适 的调
光方 案 。
中 ，数 字 调 光 是 微 控 制 器 通 过 单 线 接 口 、１Ｃ、 ２
实 现 方 案 ，并 介 绍 了ＴＪ Ｃ 闪 烁 调 光 的 原 理 。 ＰＡ 无
关 键词 ：Ｅ Ｇ 明 ；模拟 调 光 ；Ｐ Ｍ 光 ；双 向晶 闸管 ＬＤＥ Ｗ 调
Ｃｈａ ａ ｔ ｒｓｉ ｓａ ｅ ｌ ａ ｉ ｎ Ｏ ｒ ｃ ｅ ｉｔｃ ｎｄ Ｒ ａ ｉ ｔｏ ｆＬＥＤ ｇ ｉ ｇ Ｄｉ ｍ ｉ ｒ ｕ ｔ ｚ Ｌｉ ｈｔｎ ｍ ｎｇ Ｃｉｃ ｉｓ

LED常见调光方式及其优缺点比较LED调光是控制LED光亮度的方法，根据不同的应用需求和光源特性，有多种常见的调光方式。

下面将介绍常见的LED调光方式以及它们的优缺点比较。

1.脉宽调制（PWM）：脉宽调制是最常见的LED调光方式之一，它通过改变电流的通断频率来控制LED发光的亮度。

优点是调光范围广，反应速度快，调光过程平滑；缺点是频闪可能导致视觉疲劳、眩光和感光受损。

2.电流调节：电流调节是通过改变LED电流的大小来调光。

优点是调光线性性好，对亮度调节精确；缺点是调光范围相对较窄，效率较低。

3.电压调节：电压调节是通过改变LED电压的大小来调光。

优点是调光范围较广，调光效果平滑；缺点是调光线性性较差，需要考虑到电压与电流的关系。

4.多级调光：多级调光是通过控制多个LED灯珠同时亮灭或者控制多个灯珠的亮度来实现调光。

优点是调光精度高，亮度范围广，颜色稳定性好；缺点是系统复杂度高，成本相对较高。

5.颜色混光调光：颜色混光调光是通过控制LED灯珠的RGB通道比例来调整发出的光的颜色和亮度。

优点是调光范围广，可以实现丰富的颜色效果；缺点是成本较高，需要使用多个颜色的LED灯珠。

6.数字调光：数字调光是通过数字信号控制LED的亮度，可以实现更精确的调光控制和多种灯光效果。

优点是调光效果精确，可实现复杂的动态效果；缺点是成本较高，需要专门的控制器和传输设备。

综上所述，不同的LED调光方式具有各自的优点和缺点。

选择适合的调光方式应根据实际应用需求、成本和效果来综合考虑。

同时，随着LED 技术的不断发展，可能还会出现更多新的调光方式，以满足不同场景和需求的LED照明应用。

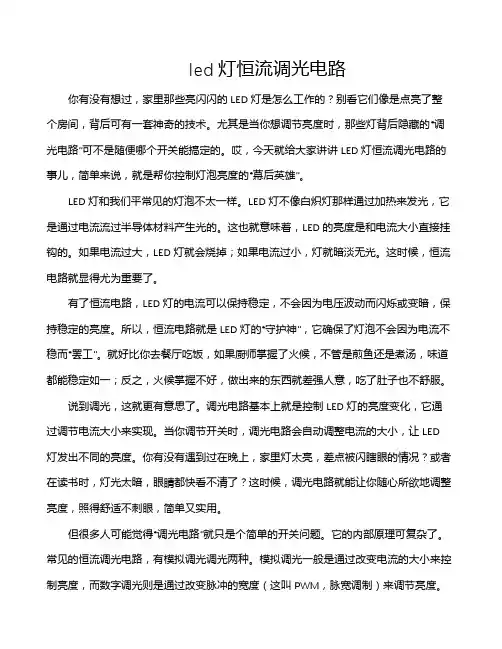

led灯恒流调光电路你有没有想过，家里那些亮闪闪的LED灯是怎么工作的？别看它们像是点亮了整个房间，背后可有一套神奇的技术。

尤其是当你想调节亮度时，那些灯背后隐藏的“调光电路”可不是随便哪个开关能搞定的。

哎，今天就给大家讲讲LED灯恒流调光电路的事儿，简单来说，就是帮你控制灯泡亮度的“幕后英雄”。

LED灯和我们平常见的灯泡不太一样。

LED灯不像白炽灯那样通过加热来发光，它是通过电流流过半导体材料产生光的。

这也就意味着，LED的亮度是和电流大小直接挂钩的。

如果电流过大，LED灯就会烧掉；如果电流过小，灯就暗淡无光。

这时候，恒流电路就显得尤为重要了。

有了恒流电路，LED灯的电流可以保持稳定，不会因为电压波动而闪烁或变暗，保持稳定的亮度。

所以，恒流电路就是LED灯的“守护神”，它确保了灯泡不会因为电流不稳而“罢工”。

就好比你去餐厅吃饭，如果厨师掌握了火候，不管是煎鱼还是煮汤，味道都能稳定如一；反之，火候掌握不好，做出来的东西就差强人意，吃了肚子也不舒服。

说到调光，这就更有意思了。

调光电路基本上就是控制LED灯的亮度变化，它通过调节电流大小来实现。

当你调节开关时，调光电路会自动调整电流的大小，让LED 灯发出不同的亮度。

你有没有遇到过在晚上，家里灯太亮，差点被闪瞎眼的情况？或者在读书时，灯光太暗，眼睛都快看不清了？这时候，调光电路就能让你随心所欲地调整亮度，照得舒适不刺眼，简单又实用。

但很多人可能觉得“调光电路”就只是个简单的开关问题。

它的内部原理可复杂了。

常见的恒流调光电路，有模拟调光调光两种。

模拟调光一般是通过改变电流的大小来控制亮度，而数字调光则是通过改变脉冲的宽度（这叫PWM，脉宽调制）来调节亮度。

听起来有点晦涩是吧？其实这就像你调节电视音量，有时候是调小声音的幅度（模拟），有时候是通过远程调节每秒钟发出的“开关”频率（数字），原理差不多。

如果你想让LED灯真正做到无闪烁、亮度稳定，就得选用一个高质量的恒流调光电路。

led亮度调节电路
LED亮度调节电路是一种用于控制LED亮度的电路。

LED是一种半导体发光二极管，其亮度可以通过调整通电电流来控制。

LED亮度调节电路通常包括一个电流源和一个调节器。

常见的LED亮度调节电路有以下几种：
1. 电阻调节法：通过改变电流源中的电阻值来调节电流大小，从而控制LED的亮度。

这种方法简单易行，但调节范围有限。

2. PWM调节法：采用脉宽调制（PWM）的方式来调节LED
的亮度。

通过调节PWM信号的占空比，控制LED的亮度。

这种方法调节范围较大，但需要使用专门的PWM调节器。

3. 恒流源调节法：采用恒流源驱动LED，通过改变恒流源的
电流大小来调节LED的亮度。

这种方法能够稳定地提供恒定
的电流给LED，使LED的亮度更加稳定。

4. DAC调节法：使用数字电压转换器（DAC）将数字信号转
换为相应的模拟电压信号，然后将模拟电压信号通过电压放大器送入LED驱动电路，从而调节LED的亮度。

这种方法适用
于需要精确控制LED亮度的场合。

以上是几种常见的LED亮度调节电路，具体使用哪种方法应
根据实际应用需求和电路设计的要求来决定。

LED照明调光技术一、引言随着科技的不断发展，LED照明技术已经成为了现代照明领域的重要组成部分。

其中，LED照明调光技术作为一种能够调整光源亮度的技术，受到了广大科研人员和消费者的热烈欢迎。

本文将详细介绍LED照明调光技术的原理、类型、应用以及未来发展。

二、LED照明调光技术原理LED照明调光技术主要是通过调整LED驱动器的输出电流，从而改变LED灯的亮度。

LED灯的亮度与输入电流成正比，因此，通过调整输入电流，就可以实现对LED灯亮度的调整。

三、LED照明调光技术类型1. 线性调光：线性调光是指通过调整电压的大小，来改变LED灯的亮度。

这种方法的优点是调光效果好，但是缺点是需要额外的调光设备，会增加系统的成本。

2. PWM调光：PWM调光是指通过调整脉冲宽度调制（PWM）信号的占空比，来改变LED灯的亮度。

这种方法的优点是成本低，但是缺点是可能会产生噪音。

3. 数字调光：数字调光是指通过数字信号处理器（DSP）对LED驱动器进行控制，来实现对LED灯亮度的调整。

这种方法的优点是调光效果好，而且可以实现多种调光模式，但是缺点是成本较高。

四、LED照明调光技术应用LED照明调光技术广泛应用于各种场合，如家庭照明、商业照明、公共照明等。

通过对LED灯的亮度进行调整，可以实现不同的照明效果，满足不同的照明需求。

例如，在家庭照明中，可以通过调整LED灯的亮度，来实现舒适的阅读光线；在商业照明中，可以通过调整LED灯的亮度，来营造不同的商业氛围。

五、LED照明调光技术未来发展随着科技的不断发展，LED照明调光技术也将有更大的发展空间。

一方面，未来的LED照明调光技术将更加智能化，可以实现自动调光、远程控制等功能；另一方面，未来的LED照明调光技术将更加节能，可以实现更高的能效比。

此外，随着新材料、新技术的出现，未来的LED照明调光技术还将有更多的创新可能。

六、总结LED照明调光技术作为一种重要的照明技术，已经在现代照明领域中发挥了重要的作用。

直流led灯调节亮度的原理直流LED灯调节亮度的原理直流LED灯调节亮度的原理主要依赖于几种不同的技术方法，包括脉宽调制（PWM）调光、模拟调光、数字驱动器控制、电阻调光以及电流恒定降低（CCR）调光。

每种方法都有其独特的优缺点，适用于不同的应用场景。

PWM调光：高效且广泛应用的调光技术PWM调光是一种高效且广泛应用的调光技术。

它通过快速开关LED，利用人眼的视觉暂留现象实现亮度调整。

具体工作原理如下：●●工作原理：LED以很高的频率（通常每秒几千次）通断。

通过改变PWM信号的占空比，即LED通电时间与总周期时间的比例，LED的实际平均电流也随之改变，从而控制其亮度。

PWM调光的核心在于通过快速的开关操作，使得LED在短时间内的亮度变化不被人眼察觉，从而实现平滑的亮度调节。

●●优点：PWM调光不会导致色温偏移，且效率较高。

它能够实现从1%到100%的亮度调节范围，非常适合需要精细调光的场合。

由于PWM调光的高效性，它在节能方面也表现出色，尤其是在需要长时间使用的照明设备中。

PWM调光的另一个优势是其对LED寿命的保护，因为它通过减少平均电流来降低热量积累，从而延长LED的使用寿命。

●应用：PWM调光技术广泛应用于各种LED照明产品，如台灯、路灯、景观灯等。

尤其在需要精确控制光线强度的场合，如摄影棚、舞台灯光等，PWM调光因其高效和精确的控制能力而被广泛采用。

●模拟调光：通过调节电流改变亮度模拟调光是通过调节流过LED的直流电流大小来改变其亮度。

具体工作原理如下：●●工作原理：LED的亮度几乎与通过其的直流电流大小成正比。

通过改变与LED串联的电流检测电阻的大小，或将LED驱动芯片的输入电压进行调整，可以改变LED的电流，从而实现亮度调节。

模拟调光的实现相对简单，通常只需调整电路中的电阻或电压即可。

●●缺点：模拟调光在低电流下可能导致LED发光颜色出现偏移，特别是对于白光LED，可能会变得更暖（偏向黄色）。

LED调光技术的分析LED照明产品在替代通用白炽灯、节能灯照明的同时，除了可调光外，LED 灯的发光颜色、光输出、发光效率等相关指标，与LED驱动的调光控制方案(例如0-10V，DALI等有关控制协议)、拓扑结构、散热系统、驱动方案以及现有的一些基础设施有很大关联，这些都影响到LED调光过程中的工作状态和调光控制性能。

目前关于LED调光方面有如下几种技术：1、用调正向电流的方法来调亮度LED调光顾名思义，可以理解为调整LED的亮度，调整LED的亮度，最简单的一个措施就是改变它的工作电流。

因为根据LED的特性，其亮度与它的工作电流基本上成正比关系。

图1中显示的是美国知名芯片公司Cree公司的一款大功率LED芯片XlampXP-G的输出相对光强和正向电流的关系。

图1XLampXP-G的输出相对光强和正向电流的关系由上图可知，在LED光输出100%的时候，其工作电流为350mA，那么当其工作电流降低到200mA时，其光输出就大约是60%，当其工作电流降低到100mA时，光输出降低到大约25%。

因此改变LED的正向电流大小可以很容易的实现亮度的调节。

1.1调节正向电流的方法分析目前LED供电系统电路的拓扑结构，基本上所有的LED驱动芯片都有一个接口用来检测电流，这个接口的工作原理是通过检测到输出的电流检测电阻上的电压来和芯片内部的参考电压比较，从而达到控制输出电流恒定的目的。

这也是说调节LED的电流，最简单的方法就是改变和LED负载串联的电流检测电阻(图2a)，就可以达到调光的目的。

然后根据由于考虑系统整体效率的因素，这个检测电阻的值通常很小，往往只有几欧甚至只有零点几欧，通过在墙壁上安装一个几欧甚至零点几欧的电位器来调节电流是不太现实的一种做法，因为连接LED灯和电位器之间的引线电阻也会有零点几欧了。

此外，有些芯片因此提供了一个控制电压的接口，改变输入的控制电压就可以改变其输出恒流值。

例如凌特公司的LT3478(图2b)只要改变R1和R2的比值，从而改变其芯片内部的基准电压，也可以改变其输出的恒流值。

led灯调光的原理
LED灯调光的原理。

LED灯调光是通过控制LED灯的亮度来实现灯光的调节，其原理主要涉及到LED灯的工作原理、调光方式和调光控制器等方面。

首先，LED灯的工作原理是基于半导体发光原理。

当电流通过半导体材料时，电子与空穴结合释放出能量，产生光子从而发光。

LED灯的亮度和色温可以通过改变电流的大小来控制，因此实现LED灯的调光。

LED灯的调光方式主要有PWM调光、电流调光和电压调光。

PWM调光是通过改变LED灯的通断时间比例来控制LED灯的亮度，这种调光方式具有调光范围广、调光效果好的特点。

电流调光是通过改变LED灯的工作电流来控制LED灯的亮度，这种调光方式具有调光响应速度快、调光效果稳定的特点。

电压调光是通过改变LED灯的工作电压来控制LED灯的亮度，这种调光方式具有调光简单、成本低的特点。

调光控制器是用来控制LED灯的亮度的设备，主要有0-10V调光器、DALI调光器和无线调光器等。

0-10V调光器是通过改变输出电压来控制LED灯的亮度，DALI调光器是通过数字信号来控制LED灯的亮度，无线调光器是通过无线信号来控制LED灯的亮度。

这些调光控制器能够实现LED灯的远程控制和智能调光，提高了LED灯的使用便利性和灵活性。

总之，LED灯调光的原理是基于LED灯的工作原理和调光方式，通过调光控制器来实现LED灯的亮度调节。

随着LED技术的不断发展，LED灯调光技术也在不断完善，为人们提供了更加舒适、节能、智能的照明环境。

LED照明灯调光电路的特点分析摘要：在使用 LED 照明灯时，需要根据环境的亮度，对 LED 的亮度进行相应的调整。

因此，需要 LED 照明灯的驱动电源具有调节亮度的功能。

现阶段，LED照明灯的调光方式主要包括模拟调光、数字调光等，这些调光方式具有各自的特点以及优势，通过加强对不同调光方式的研究，能有效实现 LED 照明灯调光方式的不断发展，进而促进 LED 照明灯驱动电源具有较好的调光能力，保证 LED 照明灯在不同环境下的良好使用。

关键词：LED照明灯；调光电路；特点1.TRIAC调光的主要特点分析（1） TRIAC调光的主要特点LED 照明灯的调节亮度作用主要是通过TRIAC 调光来实现的，在利用该技术调节亮度时需要具备以下两个条件：一是确保调光的效果不变；二是保证原调光器在 TRIAC 的作用下不发生改变。

TRIAC 调光技术具有的优点包括调节速度快、成本低、实时调整以及调光精度高等特点。

但是由于 TRIAC 调光作业是在斩波方式下实现的，将无法输出正弦波电压，因此，将导致在调节亮度时，出现大量的谐波，不利于促使 TRIAC 调光实现良好的调节效果。

LED调光的关键技术是要解决LED驱动器与TRIAC调光器的兼容问题。

这是因为原有的TRIAC调光器接的是白炽灯或卤化物灯这类电阻性负载。

但LED灯并不属于电阻性负载，如果直接用TRIAC调光器来调节LED灯的亮度，LED就容易出现闪烁问题。

其主要原因有以下3种:①在TRIAC开始导通给输人电容器充电过程中，可能产生衰减振荡，使TRIAC被误关断;②因LED灯串的电流小于TRIAC的维持电流，而导致TRIAC被误关断;③TRIAC在每个半周期的导通角不相同，也会造成LED灯出现闪烁。

（2）TRIAC调光的实现方案TRIAC 调光已经广泛使用在 LED 驱动器中，利用该调光方式推出的 LED 驱动器适用于商业以及家庭照明等多种领域。

例如，M3445 便是支持 TRIAC 调光的一种LED 驱动器，属于恒流控制器，能实现改变开关频率以及固定关断时间的作用。

led灯亮度调节原理
LED灯亮度调节原理
LED灯的亮度调节原理是通过改变电流或电压来控制LED发
光的亮度。

LED灯是一种半导体器件，其亮度与电流之间呈
线性关系。

因此，通过改变电流的大小可以实现LED灯的亮
度调节。

LED灯的亮度调节可以通过直接调节驱动电流来实现。

一般
来说，LED灯驱动电流的大小与亮度成正相关。

通过改变驱
动电流的大小，可以使LED灯的亮度增加或减小。

在实际应用中，LED灯的亮度调节可以通过PWM（脉冲宽度
调制）技术来实现。

PWM技术是一种通过改变脉冲信号的宽
度来控制输出信号的占空比的技术。

在LED灯亮度调节中，PWM技术可以通过改变LED驱动电流的占空比来实现亮度的调节。

具体来说，当PWM信号的占空比较大时，LED灯的驱动电流较大，LED灯亮度较高；当PWM信号的占空比较小时，LED灯的驱动电流较小，LED灯亮度较低。

通过PWM技术调节LED灯亮度的好处是可以实现灯光的平
滑调节，同时避免了频繁的电流变化对LED灯寿命的影响。

除了PWM技术，LED灯的亮度调节还可以通过改变驱动电压的大小来实现。

一般来说，LED灯的亮度与驱动电压之间也
呈线性关系。

通过改变驱动电压的大小，可以实现LED灯的
亮度调节。

总结起来，LED灯的亮度调节原理主要包括改变驱动电流、改变PWM信号的占空比以及改变驱动电压这几种方法。

通过这些方法，可以灵活地调节LED灯的亮度，以满足不同的照明需求。

led灯三色调光原理
LED灯三色调光原理分析
在LED灯的三色调光原理中，使用了三种基本颜色的LED灯，即红(Red)、绿(Green)和蓝(Blue)。

通过调节这三种颜色的亮度，可以产生不同的光颜色和亮度。

LED灯的三色调光原理是基于RGB(红绿蓝)颜色模型的。

在RGB颜色模型中，每种基本颜色都有分别独立的控制通道，
通过调节每个通道上的电流来控制对应颜色的亮度。

三种基本颜色的光线混合在一起时，就可以产生出各种不同的颜色效果。

三色调光原理的基本思想是通过改变每个颜色通道的亮度来调节LED灯的光输出。

通过改变红、绿、蓝三种颜色的亮度比例，可以实现从暖色调到冷色调的不同光效。

例如，当红灯和绿灯的亮度都增加时，可以产生出黄色的光；当绿灯和蓝灯的亮度都增加时，可以产生出青色的光。

在实际应用中，LED灯的亮度调节可以通过调节电流大小来
实现。

每个LED通道的电流可以通过PWM（脉宽调制）技
术来控制，即通过调节每个通道上的脉冲宽度来改变电流大小。

PWM技术可以快速地改变LED灯的亮度，使人眼难以察觉到光的闪烁。

通过适当的PWM调节，可以实现平滑的调光效果。

综上所述，LED灯的三色调光原理是通过控制红、绿、蓝三
种基本颜色的亮度来实现对光颜色和亮度的调节。

通过合理调
节这三种颜色通道的亮度比例，可以实现不同的光效和亮度需求，使LED灯具有更广泛的应用范围。
