SOP-SB-202 多功能提取机组标准操作规程

多功能提取罐使用标准操作规程文件名称多功能提取罐使用标准操作规程文件编码颁发部门质量管理部分发部门生产技术部、质量管理部、工程中心起草（修订）人：签名：日期：年月日部门审核人：签名：日期：年月日QA审核人：签名：日期：年月日批准人：签名：日期：年月日生效日期年月日文件页数共3页1．目的：建立多功能提取罐操作规程，以规范多功能提取罐操作过程。

2．范围：本规程适用于多功能提取罐的操作管理。

3．职责：生产技术部：负责组织安排操作人员操作设备。

设备操作工：负责按SOP操作程序操作设备、SOP修订。

工程中心：负责培训、监督设备操作，审核SOP。

维修人员：负责设备运行中故障的排除。

设备管理员：负责收集记录设备运行档案。

现场QA：负责SOP执行的监督。

4．内容：4.1概述：本机是由浙江森立机械科技有限公司生产制造，位于提取车间二层，本设备的整个提取过程是在密闭可循环系统内完成，可在常温常压提取，也可负压低温提取，满足水提、醇提、提油等各种用途。

4.2主要参数：型号容器夹套参数设计压力(Mpa) 常压0.25设计温度(℃) 105 137工作压力(Mpa) 常压0.3工作温度(℃) ≤100 1434.3使用前的准备：4.3.1检查设备清洁状况，各部位应清洁干净，检查设备标识状况，有无清场合格证。

4.3.2检查提取罐上下盖是否严密，水阀、气阀是否有泄漏和堵塞，自来水、视镜灯是否正常，检查出液管路、储液罐、过滤器是否干净、通畅。

4.3.3检查供汽（锅炉蒸汽）、供水（生产用水、冷却水）、供电、供气（压缩空气）等均正常。

4.3.4检查确认各控制部分（含电气、仪表）正常。

4.3.4取下“待用”和“已清洁”状态标志牌，挂上“正在运行中”状态标志牌。

4.3.5按照生产要求，领取原料。

4．4操作程序4.4.1水提4.4.1.1开启空气压缩机，同时打开提取罐相对应的压缩空气管道上的阀门，使压力达到0.7MPa。

打开电磁阀的总电源，及相对应提取罐的分电源,使相应提取罐关上底盖，待底盖靠拢后，按锁紧按钮锁定后，关闭电磁阀的分电源。

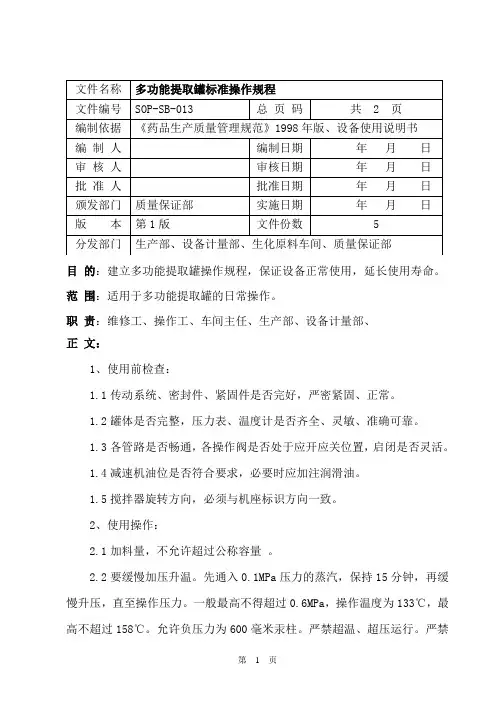

目的：建立多功能提取罐操作规程，保证设备正常使用，延长使用寿命。

范围：适用于多功能提取罐的日常操作。

职责：维修工、操作工、车间主任、生产部、设备计量部、正文：1、使用前检查：1.1传动系统、密封件、紧固件是否完好，严密紧固、正常。

1.2罐体是否完整，压力表、温度计是否齐全、灵敏、准确可靠。

1.3各管路是否畅通，各操作阀是否处于应开应关位置，启闭是否灵活。

1.4减速机油位是否符合要求，必要时应加注润滑油。

1.5搅拌器旋转方向，必须与机座标识方向一致。

2、使用操作：2.1加料量，不允许超过公称容量。

2.2要缓慢加压升温。

先通入0.1MPa压力的蒸汽，保持15分钟，再缓慢升压，直至操作压力。

一般最高不得超过0.6MPa，操作温度为133℃，最高不超过158℃。

允许负压力为600毫米汞柱。

严禁超温、超压运行。

严禁骤冷、骤热，以防损坏设备。

2.3操作中需要搅拌时，可先用手盘车，运转灵活后，再启动电机，进行搅拌。

2.4运行中如发生异常应先停搅拌，卸压后进行检查或修理。

严禁带压检修。

2.5按工艺要求设定设备参数，进行提取操作。

3、放料：3.1反应完毕应由罐底放料阀放料。

3.2如用压缩空气压料或真空抽料倒罐时，应注意安全控制好压力，操作人员不准离开岗位。

1、使用前检查排渣门的卡钩是否锁紧到位，排渣门是否关好。

2、投料门的开、关：将投料门松锁阀手柄拉出，投料门锁进钩自动松开；将投料门开关阀手柄拉出，投料门自动打开；将投料门开关阀手柄推进，投料门自动关闭；再将投料门松手阀手柄推进，投料门锁钩自动锁紧。

3、排渣门的开、关：将排渣门松锁阀手柄拉出，排渣门锁钩自动松开，门打开；将排渣门开关阀手柄拉出，排渣门自动关闭到位后，在将排渣门松锁阀手柄推进，排渣门锁钩自动锁紧。

4、投料，如采用水提则打开喷淋管阀门，从进水口向罐内加水。

5、投料结束后，向启闭缸进气，关闭投料门，向锁紧缸进气，使卡钩将投料门卡紧到位。

6、按工艺要求设定设备参数，进行提取操作。

微型多功能提取浓缩机组使用说明书一、小型提取浓缩机组主要部件示意图0锅炉压力表提取罐急停按钮加热\热水泵\真空泵启动按钮温控仪冷凝器消泡器回收罐二、主要用途主要适用于科研院所、药厂、食品等行业对中草药液、果汁等物质的提取、浓缩以及有机溶媒的回收。

三、工作原理本机组集多能提取、真空浓缩、溶剂回收为一体。

由于整个提取浓缩、回收在封闭的流路中进行，因而避免了“跑”“冒”“漏”等现象。

提取罐采用夹套加热。

热源采用高温热水循环电加热方式。

四、结构及操作本机组组成：微型提取罐、回流冷凝器、消泡器、回收冷凝器、回收罐、电控箱、水环真空泵以及以上各部件的连接管阀件、仪表等部分组成。

操作规程：一、开机前准备，检查设备各密封处及阀门是否完好无泄露，真空泵转动是否灵活完好，自控箱内电器、电压是否正常，锅炉水是否加满，冷却循环水是否正常。

二、打开提取罐上盖，按工艺要求将物料称重后投入提取罐，加入相应的水或溶剂，开启总电源，开启加热自动按钮，打开冷凝器上冷却水，在温控仪上设定所需温度值，启动热水泵热水循环，待达到目标温度时可打开真空泵，注意：真空泵启动前必须先打开进水阀，严禁无水空转，打开提取罐真空阀门，保持提取罐内真空度-0.03Mpa至-0.04MPa，以增加罐内沸点与物料动态，如出现真空泵尖叫声，可把真空泵头上的渗气阀向逆时针微调。

提取结束后，关闭热水泵循环泵电源，打开放空口。

三、水环式真空泵长期停用后，必须拆下电机风叶罩、用手转动风叶数转，方可启动。

五、维护及保养1、严禁在无负荷下运转真空泵，开启真空泵前应先开启真空泵进水阀（进水阀开度要适中控制好进水流量），在过载的情况下会发出爆鸣声可松开泄爆调节螺丝。

2、设备每班应作各密封部件的检查，发现泄露应及时排除。

3、每月对各种仪表进行一次校验。

六、清洗1、设备开机前应处于清洁状态，一般采用在线清洗。

2、设备停产清洗应抽入适量清水蒸煮半小时，在设备运行情况下再循环半小时，然后排除污水，放入清水冲洗后排出，待下次生产用机。

多功能提取浓缩机组安全操作及保养规程前言多功能提取浓缩机组是一种用于药物、食品、化工等领域的设备，它可以提取、分离、浓缩、干燥等多种操作。

由于其中涉及到的物质种类和性质非常复杂，因此安全操作和规范保养显得极其重要。

本文将为您介绍多功能提取浓缩机组的安全操作及保养规程。

一、设备安全操作1. 技术人员操作多功能提取浓缩机组的操作必须由专业技术人员进行。

在进行操作前，必须对该设备的性能和操作要求进行了解和掌握，必要时要翻看设备的使用手册或规范性文件。

2. 基本要求在正式操作前，必须进行必要的设备检查，包括电源开关、真空泵和减压阀门等设备状态。

3. 操作步骤在进行操作时，必须严格按照以下步骤：•打开总电源；•按下冷却水泵的启动按键；•打开真空泵的电源开关，然后连续按两次【启动】键；•调节真空泵运行状态，使其逐渐达到设定的转速；•开启电磁阀，并将气体引入设备内进行操作。

4. 操作要点在操作时，需要注意以下要点：•操作人员必须具备相关技术知识和操作技能；•要时刻检查设备与仪器的工作状态是否正常；•操作时必须注意对设备中各种物质的性质和安全性的了解，避免不必要的事故发生；•操作完成后，必须确认设备和仪器的关闭状态，同时做好设备的保护工作。

二、设备保养规程1. 质量保证多功能提取浓缩机组在使用前要进行出厂质量检测，保证设备的各项技术指标符合要求。

2. 定期检查多功能提取浓缩机组需要进行定期检查，以确保其正常使用。

具体做法包括：•每周对设备进行清洁，清除灰尘，维护通风系统；•定期检查电缆和接线柜的连接状态，确保电源稳定；•对设备内的过滤器和刺激器进行清洗和更换。

3. 日常维护在使用多功能提取浓缩机组时需要注意一些日常维护工作，包括：•预防机器老化，注意机器发热和散热；•定期检查机器的螺纹刀、密封垫等易损件，及时更换；•注意更换滤网、过滤棉等部件，保持设备的通风；4. 定期保养为了保证设备的长期使用寿命，需要进行定期保养。
