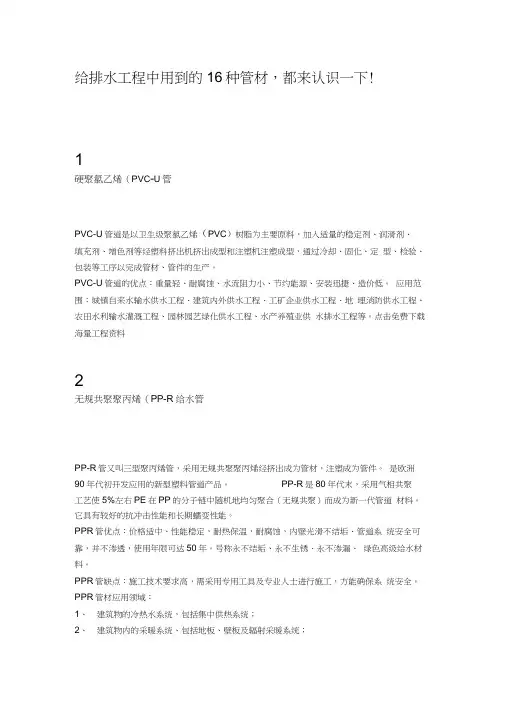

给排水工程中用到的16种管材

给排水及工艺管道安装工程施工方法及技术要求室内外给排水及工艺管道安装工程，主要包括：室内给水(冷、热) 系统、室内排水系统、消火栓给水系统、纯水循环水系统、压缩空气系统、屋面雨水排水系统和室外给水系统、污废水排水系统、雨水排水系统、工艺冷却循环水系统等。

下面是管道安装工程的施工程序、主要施工方法和技术措施简要的叙述。

并对施工中容易出现的质量问题进行剖析，提出可行性防治措施或解决办法，各系统管道所用的材质及连接方式见下表：管道工程材质及连接方式表序号系统名称管材选用连接方式1 室内给水系统冷水：PE聚乙烯管电熔焊连接热水：PB聚丁烯热水管热熔连接2 室内排水系统立管：U-PVC螺旋管粘接横管：U-PVC排水管粘接3 室内消火栓给水系统热镀锌钢管丝扣连接4 纯水系统给水聚丁烯PB管5 室内压缩空气系统无缝钢管焊接6 车间屋面雨水排水系统PVC管粘接7 室外给水系统DN50- DN 80： PPR 热熔连接DN100- DN 200：球墨铸铁承插连接8 室外污废水系统PVC双壁波纹管承插连接9 室外雨水排水系统PVC双壁波纹管承插连接1工艺冷却循环水SUS304不锈钢管焊接1.4.1 管道安装总体原则和施工程序1.4.1.1 管道安装总体原则管道工程施工的总体原则为：先预留预埋、后管道安装；先地下管、后地上管；先主管、后支管；先架空后地面；先设备就位、后工艺配管；先施工室内部分再施工室外部分。

同时为了配合总体进度，对于土建优先施工的要提前施工给予配合。

室内部分先配合土建做好预留、预埋工作，然后在土建适当工序完成后合理交叉、配合；室外部分管道的施工合理选择施工时机，一般为室内工作量已大部分完成、室外道路施工之前，按“先下后上、先大后小”的原则进行。

1.4.1.2 主要施工程序1) 室内管道安装施工主要工序流程图如下：材料确定 样品呈批 试验专题方案 试验准备 预留、预埋 套管形式规格选定 模具、套管定位 管道下料 管道预制管道加工 支吊架制作 支吊架选型 材料准备支架安装 管道安装 管道系统试验 管道冲洗防腐保温卫生洁具安装 管道消毒、系统试验 交工验收材料准备及验收2) 室外管道安装施工主要工序流程图如下：技术交底材料检验测量放线管沟开挖标高测量清理沟底沟底垫沙标高测量管道安装井室砌筑闭水试验隐蔽验收土方回填交工验收1.4.2 材料准备及验收1.4.2.1 对进场材料进行严格检查，必须符合设计要求。

连接方式主要有焊 接、丝接、沟槽、法兰 等。
2
1、 给水管材
c、内衬塑外镀锌钢管 衬塑钢管是以镀锌
无缝钢管、焊接钢管为 基管，内壁去除焊筋后， 衬入与镀锌管内等径的 食品级聚乙烯(PE)管材， 聚乙烯衬层厚度要求符 合CJ/T136-2007标准， 最后加压加热一定时间 后成型，是传统镀锌管 的升级型产品。
管道的连接形式主要以铜件 压接为主。
16
3、 采暖管材
b、PERT地暖管 PE-RT管，即 耐热聚乙烯管，
是由中密度聚乙烯和辛烯共聚而 成，是一种可以用于热水的非交 联的聚乙烯管，也有人突出了其 非交联的特性，叫它"耐高温非交 联聚乙烯管"。它保留了PE管的良 好的柔韧性，高热传导性和惰性， 同时使之耐压性更好，可长期用 于60℃以下热水输送。
型金属与塑料复合的管材，采用钢 带辊压成型为钢管并进行氩弧对接 焊，内外均有塑层，中间为增强焊 接钢管的五层复合结构，克服了钢 管存在的易锈蚀，有污染，笨重， 使用寿命短和塑料管存在的强度低， 膨胀量大，易变形的缺陷，而又具 有钢管和塑料管的共同优点，如隔 氧性好，有较高的刚性和较高的强 度，埋地管容易探测等。钢塑复合 压力管可广泛应用于建筑给水工程， 石油，化工，制药，食品，矿山， 燃气，高速公路穿线等领域，是目 前世界上发达国家广泛使用并取代 铸铁管、PVC实壁管的理想材料。
管材应贮存于常温干燥库中， 不允许与有毒有害物质混放，应 远离热源，在存放处应设置醒目 的禁火标志；存放期自生产之日 起，一般不得超过2年。
10
2、 排水管材
b、HDPE钢带增强螺旋波纹管 采用了U型钢带复合PE材料，
使管材在不增加成本的前提下大 幅度提高环刚度，同等重量情况 下比缠绕管、克拉管强度大幅度 提高。可解决重载等一系列问题， 大口径管材优势更加明显，生产 管材口径从DN300mm到 DN2400mm，环刚度都保持在 8KN/m2以上，比水泥管和其它 塑料管重量更轻、强度更高。

管径（mm） ≤1000
防腐层厚度允许 表面缺陷允许深
偏差
度
±2
2
＞1000，且 ±3
3
≤1800
＞1800
＋4
4
－3
编辑ppt
（六）外防腐层材料质量应符合下列规定。 1、沥青应采用建筑10号石油沥青。 2、玻璃布应采用干燥、脱腊、无捻、封边、网状平纹、
中碱的玻璃布。 3、外包保护层应采用可适应环境温度变化的聚氯乙烯工
135°范围内不得超挖；管顶以上超挖量不得大 于1.5cm。 2、顶进钢管采用钢丝网水泥砂浆和肋板保护层时， 焊接后应补做焊口处的外防腐层。
编辑ppt
3、混凝土管节表面应光洁、平整，无砂眼、气泡。 4、橡胶圈的外观和断面组织应致密、均匀，无裂
缝、孔隙或凹痕等缺陷；安装前应保持清洁，无 油污，且不得在阳光下直晒。 5、钢套环接口无疵点，焊接接缝平整，肋部与钢 板平面垂直，且应按设计规定进行防腐处理。 （三）顶管结束后，管节接口的内侧间隙应按设计 规定处理，设计无规定时，可采用石棉水泥、弹 性密封膏或水泥砂浆密封。填塞物应抹平，不得 凸入管内。
末端，可不做弯钩，但搭接长度不应小于钢筋直
径的30倍。
编辑ppt
（二）钢筋绑扎接头的最小搭接长度 表5.2.15
钢筋级别 Ⅰ级
受拉区 30do
Ⅱ级
35do
Ⅲ级
40do
低碳冷拔钢丝 (mm)
250
编辑ppt
受压区 20do 25do 30do 200
编辑ppt
四、钢筋
（一）钢筋的绑扎接头应符合下列规定：
1、搭接长度的末端与钢筋弯曲处的距离，不得 小于钢筋直径的10倍。接头不宜位于构件最大弯 矩处；

公称直径
DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN150 DN200 DN250 DN300 DN350 DN400 DN450 DN500 DN600 DN700 DN800 DN900 DN1000 DN1100 DN1200 DN1300 DN1400 DN1500 DN1600 DN1700 DN1800 DN1900 DN2000 DN2100 DN2200 DN2300 DN2400 DN2500
无缝钢管 GB/T8163-2008
HG20553(Ⅰa) HG20553(Ⅱ)
D21.3×2.9 D26.9×2.9 D33.7×3.2 D42.4×3.6 D48.3×3.6 D60.3×4.0 D76.1×4.5 D88.9×4.5 D114.3×5.0 D168.3×5.0 D219.1×6.3 D273.0×6.3 D323.9×6.3 D355.6×8.0 D406.4×8.0 D457×8.0 D508×10.0 D610×10.0 D711×10.0 D813×11.0 D914×11.0 D1016×12.5
说明
给排水工程中管径大于DN250，输送 介质为水的管道，不推荐采用无缝钢 管，所选用钢管壁厚等级： Sch20(DN>50),Sch40(DN≤50)， 制 造验收标准GB/T8163,尺寸标准 HG20553,或GB/T17395
GB/T3091-2008可 作为镀锌钢管及 其他类型钢管热 镀锌处理的技术 标准
表中带【 】的尺寸规格属于规范 SY/T5037-2000之外的规格，材料表 中须注明，提交商务部与供货方协商 供货
