测控电路课后习题

  • 格式：doc
  • 大小：443.00 KB
  • 文档页数：16

习题参考答案 （时间仓促，难免有误，请指正，谢谢！）

1-3 试从你熟悉的几个例子说明测量与控制技术在生产、生活与各种工作中的广泛应用。 为了加工出所需尺寸、形状的高精度零件，机床的刀架与主轴必须精确地按所要求的轨迹作相对运动。为了炼出所需规格的钢材，除了严格按配方配料外，还必须严格控制炉温、送风、冶炼时间等运行规程。为了做到这些，必须对机器的运行状态进行精确检测，当发现它偏离规定要求，或有偏离规定要求的倾向时，控制它，使它按规定的要求运行。 计算机的发展首先取决于大规模集成电路制作的进步。在一块芯片上能集成多少个元件取决于光刻工艺能制作出多精细的图案，而这依赖于光刻的精确重复定位，依赖于定位系统的精密测量与控制。航天发射与飞行，都需要靠精密测量与控制保证它们轨道的准确性。 一部现代的汽车往往装有几十个不同传感器，对点火时间、燃油喷射、空气燃料比、防滑、防碰撞等进行控制。微波炉、照相机、复印机等中也都装有不同数量的传感器，通过测量与控制使其能圆满地完成规定的功能。 1-4 测控电路在整个测控系统中起着什么样的作用？ 传感器的输出信号一般很微弱，还可能伴随着各种噪声，需要用测控电路将它放大，剔除噪声、选取有用信号，按照测量与控制功能的要求，进行所需演算、处理与变换，输出能控制执行机构动作的信号。在整个测控系统中，电路是最灵活的部分，它具有便于放大、便于转换、便于传输、便于适应各种使用要求的特点。测控电路在整个测控系统中起着十分关键的作用，测控系统、乃至整个机器和生产系统的性能在很大程度是取决于测控电路。 1-5 影响测控电路精度的主要因素有哪些，而其中哪几个因素又是最基本的，需要特别注意？ 影响测控电路精度的主要因素有： （1） 噪声与干扰； （2） 失调与漂移，主要是温漂； （3） 线性度与保真度； （4） 输入与输出阻抗的影响。 其中噪声与干扰，失调与漂移（含温漂）是最主要的，需要特别注意。 1-7 为什么说测控电路是测控系统中最灵活的环节，它体现在哪些方面？ 为了适应在各种情况下测量与控制的需要，要求测控系统具有选取所需的信号、灵活地进行各种变换和对信号进行各种处理与运算的能力，这些工作通常由测控电路完成。它包括： （1） 模数转换与数模转换； （2） 直流与交流、电压与电流信号之间的转换。幅值、相位、频率与脉宽信号等之间的转换； （3） 量程的变换； （4） 选取所需的信号的能力，信号与噪声的分离，不同频率信号的分离等； （5） 对信号进行处理与运算，如求平均值、差值、峰值、绝对值，求导数、积分等、非线性环节的线性化处理、逻辑判断等。 1-9 为什么要采用闭环控制系统？试述闭环控制系统的基本组成及各组成部分的作用。 在开环系统中传递函数的任何变化将引起输出的变化。其次，不可避免地会有扰动因素作用在被控对象上，引起输出的变化。利用传感器对扰动进行测量，通过测量电路在设定上引入一定修正，可在一定程度上减小扰动的影响，但是这种控制方式同样不能达到很高的精度。一是对扰动的测量误差影响控制精度。二是扰动模型的不精确性影响控制精度。比较好的方法是采用闭环控制。 闭环控制系统的基本组成见图X1-3。它的主要特点是用传感器直接测量输出量，将它反馈到输入端与设定值相比较，当发现它们之间有差异时，进行调节。这里系统和扰动的传递函数对输出基本没有影响，影响系统控制精度的主要是传感器和比较电路的精度。在图X1-3中，传感器反馈信号与设定信号之差不直接送到放大电路，而先经过一个校正电路。这主要考虑从发现输出量变化到执行控制需要一段时间，为了提高响应速度常引入微分环节。另外，当输出量在扰动影响下作周期变化时，由于控制作用的滞后，可能产生振荡。为了防止振荡，需要引入适当的积分环节。在实际电路中，往往比较电路的输出先经放大再送入校正电路，然后再次放大。图X1-3为原理性构成。

图X1-3 闭环控制系统的基本组成 2-2什么是高共模抑制比放大电路？应用何种场合？ 有抑制传感器输出共模电压（包括干扰电压）的放大电路称为高共模抑制比放大电路。应用于要求共模抑制比大于100dB的场合，例如人体心电测量。 2-3图2-13b所示电路，N1、N2为理想运算放大器，R4=R2=R1=R3=R，试求其闭环电压放大倍数。 由图2-13b和题设可得u01 =ui1 (1+R2 /R1) = 2ui1 , u0=ui2 (1+R4 /R3 )–2ui1 R4/R3 =2ui2–2 ui1=2(ui2-ui1)，所以其闭环电压放大倍数Kf=2。

2-6何谓电桥放大电路？应用于何种场合？ 由传感器电桥和运算放大器组成的放大电路或由传感器和运算放大器构成的电桥都称为电桥放大电路。应用于电参量式传感器，如电感式、电阻应变式、电容式传感器等，经常通过电桥转换电路输出电压或电流信号，并用运算放大器作进一步放大，或由传感器和运算放大器直接构成电桥放大电路，输出放大了的电压信号。 2-9 什么是CAZ运算放大器？它与自动调零放大电路的主要区别是什么？何种场合下采较为合适？ CAZ运算放大器是轮换自动校零集成运算放大器的简称，它通过模拟开关的切换，使内

设定 电路 比较 电路 校正 转换 电路 给定 机构 执行 机构 被控 对象 输出

传感器

扰动 部两个性能一致的运算放大器交替地工作在信号放大和自动校零两种不同的状态。它与自动调零放大电路的主要区别是由于两个放大器轮换工作，因此始终保持有一个运算放大器对输入信号进行放大并输出，输出稳定无波动，性能优于由通用集成运算放大器组成的自动调零放大电路，但是电路成本较高，且对共模电压无抑制作用。应用于传感器输出信号极为微弱，输出要求稳定、漂移极低，对共模电压抑制要求不高的场合。 2-11 何谓自举电路？应用于何种场合？请举一例说明之。 自举电路是利用反馈使输入电阻的两端近似为等电位，减小向输入回路索取电流，从而提高输入阻抗的电路。应用于传感器的输出阻抗很高（如电容式，压电式传感器的输出阻抗可达108Ω以上）的测量放大电路中。图2-23所示电路就是它的例子。

2-12什么是可编程增益放大电路？请举例说明之。 放大电路的增益通过数字逻辑电路由确定的程序来控制，这种电路称为可编程增益放大电路，亦称程控增益放大电路，简称PGA。例如图X2-2，程序为A=0(开关A断开) 、B=0(开关B断开)时，放大电路的电压放大倍数为-R/R1；当程序为A=1(开关A闭合) 、B=0(开关B断开)时，放大倍数为- R2R/[R1（R2+R）]；当程序为A=0(开关A断开)、B=1(开关B闭合)，放大倍数为 –R3R/[R1（R3+R）]；当程序为A=1、B=1(开关A、B均闭合)，放大倍数为–R2R3R/[R1

（R2 R3+R3 R +R R2）]。

因此可编程增益放大电路的增益是通过数字逻辑电路由确定的程序来控制。

2-13请根据图2-29b，画出可获得1、10、100十进制增益的电路原理图。 由图X2-3可得：当开关A闭合时，Uo=Ui；当开关B闭合时，Uo=10Ui，当开关C闭合时，Uo=100Ui。

2-14根据图2-29c和式（2-32），若采用6个电阻，请画出电路原理图，并计算电阻网络各电阻的阻值。 N=6 : R6 =R1 +R2 + R3 +R4 +R5 , R6 +R5 =2（R1 +R2 + R3 +R4） R6 +R5 +R4=3（R1 +R2 + R3）, R6 +R5 +R4+ R3=4（R1 +R2）,

∞ －

+ + N

R

Uo

Ui

B A R1

R2

R3

图X2-2

C R ∞ －

+ + N

Uo B

A

Ui

9R 90R

图X2-3 R6 +R5 +R4+ R3+R2=5R1, 取R1=R，则R6=3R，R5=R，R4=R/2，R3=3R/10，R2=R/5，R1=R。见图X2-4。

2-15什么是隔离放大电路？应用于何种场合？ 隔离放大电路的输入、输出和电源电路之间没有直接的电路耦合，即信号在传输过程中没有公共的接地端。隔离放大电路主要用于便携式测量仪器和某些测控系统（如生物医学人体测量、自动化试验设备、工业过程控制系统等）中，能在噪声环境下以高阻抗、高共模抑制能力传送信号。 3-1 什么是信号调制？在测控系统中为什么要采用信号调制？什么是解调？在测控系统中常用的调制方法有哪几种？ 在精密测量中，进入测量电路的除了传感器输出的测量信号外，还往往有各种噪声。而传感器的输出信号一般又很微弱，将测量信号从含有噪声的信号中分离出来是测量电路的一项重要任务。为了便于区别信号与噪声，往往给测量信号赋以一定特征，这就是调制的主要功用。调制就是用一个信号（称为调制信号）去控制另一作为载体的信号（称为载波信号），让后者的某一特征参数按前者变化。在将测量信号调制，并将它和噪声分离，放大等处理后，还要从已经调制的信号中提取反映被测量值的测量信号，这一过程称为解调。 在信号调制中常以一个高频正弦信号作为载波信号。一个正弦信号有幅值、频率、相位三个参数，可以对这三个参数进行调制，分别称为调幅、调频和调相。也可以用脉冲信号作载波信号。可以对脉冲信号的不同特征参数作调制，最常用的是对脉冲的宽度进行调制，称为脉冲调宽。 3-2 什么是调制信号？什么是载波信号？什么是已调信号？ 调制是给测量信号赋以一定特征，这个特征由作为载体的信号提供。常以一个高频正弦信号或脉冲信号作为载体，这个载体称为载波信号。用需要传输的信号去改变载波信号的某一参数，如幅值、频率、相位。这个用来改变载波信号的某一参数的信号称调制信号。在测控系统中需传输的是测量信号，通常就用测量信号作调制信号。经过调制的载波信号叫已调信号。 3-3 什么是调幅？请写出调幅信号的数学表达式，并画出它的波形。 调幅就是用调制信号x去控制高频载波信号的幅值。常用的是线性调幅，即让调幅信号的幅值按调制信号x线性函数变化。调幅信号su的一般表达式可写为： tmxUucmscos)( 式中 c──载波信号的角频率；

Uo ∞

－

+ + N

5路摸拟开关

R R/5 R 3R Ui 3R/10 R/2

图X2-4

合集下载

测控电路习题详解

测控电路习题详解

测控电路习题详解第一章绪论 (2)第二章信号放大电路 (7)第四章信号分离电路 (14)第五章信号运算电路 (25)第六章信号转换电路 (29)第七章信号细分与辨向电路 (34)第一章绪论1-1为什么说在现代生产中提高产品质量与生产效率都离不开测量与控制技术？为了获得高质量的产品，必须要求机器按照给定的规程运行。

例如，为了加工出所需尺寸、形状的高精度零件，机床的刀架与主轴必须精确地按所要求的轨迹作相对运动。

为了炼出所需规格的钢材，除了严格按配方配料外，还必须严格控制炉温、送风、冶炼时间等运行规程。

为了做到这些，必须对机器的运行状态进行精确检测，当发现它偏离规定要求，或有偏离规定要求的倾向时，控制它，使它按规定的要求运行。

为了保证产品质量，除了对生产过程的检测与控制外，还必须对产品进行检测。

这一方面是为了把好产品质量关，另一方面也是为了检测机器与生产过程的模型是否准确，是否在按正确的模型对机器与生产过程进行控制，进一步完善对生产过程的控制。

生产效率一方面与机器的运行速度有关，另一方面取决于机器或生产系统的自动化程度。

为了使机器能在高速下可靠运行，必须要求机器本身的质量高，其控制系统性能优异。

要做到这两点，还是离不开测量与控制。

产品的质量离不开测量与控制，生产自动化同样一点也离不开测量与控制。

特别是当今时代的自动化已不是本世纪初主要靠凸轮、机械机构实现的刚性自动化，而是以电子、计算机技术为核心的柔性自动化、自适应控制与智能化。

越是柔性的系统就越需要检测。

没有检测，机器和生产系统就不可能按正确的规程自动运行。

自适应控制就是要使机器和系统能自动地去适应变化了的内外部环境与条件，按最佳的方案运行，这里首先需要的是对外部环境条件的检测，检测是控制的基础。

智能化是能在复杂的、变化的环境条件下自行决策的自动化，决策的基础是对内部因素和外部环境条件的掌握，它同样离不开检测。

1-2试从你熟悉的几个例子说明测量与控制技术在生产、生活与各种工作中的广泛应用。

测控电路习题

测控电路习题

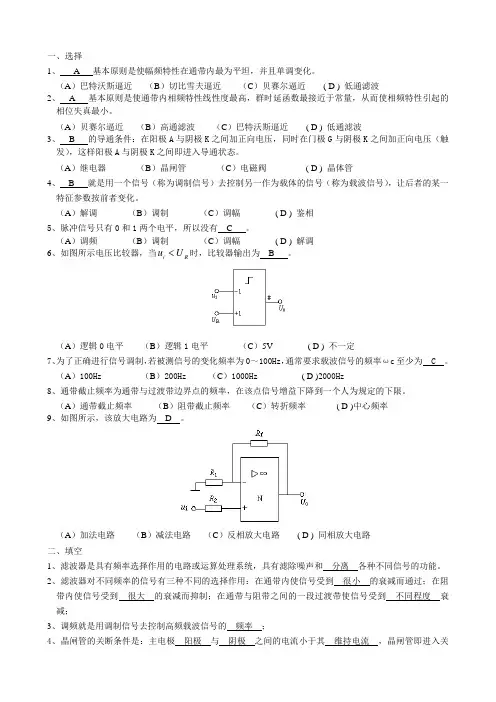

1、 A 基本原则是使幅频特性在通带内最为平坦，并且单调变化。

（A ）巴特沃斯逼近 （B ）切比雪夫逼近 （C ）贝赛尔逼近 ( D ) 低通滤波2、 A 基本原则是使通带内相频特性线性度最高，群时延函数最接近于常量，从而使相频特性引起的相位失真最小。

（A ）贝赛尔逼近 （B ）高通滤波 （C ）巴特沃斯逼近 ( D ) 低通滤波3、 B 的导通条件：在阳极A 与阴极K 之间加正向电压，同时在门极G 与阴极K 之间加正向电压（触发），这样阳极A 与阴极K 之间即进入导通状态。

（A ）继电器 （B ）晶闸管 （C ）电磁阀 ( D ) 晶体管4、 B 就是用一个信号（称为调制信号）去控制另一作为载体的信号（称为载波信号），让后者的某一特征参数按前者变化。

（A ）解调 （B ）调制 （C ）调幅 ( D ) 鉴相 5、脉冲信号只有0和1两个电平，所以没有 C 。

（A ）调频 （B ）调制 （C ）调幅 ( D ) 解调 6、如图所示电压比较器，当R i U u 时，比较器输出为 B 。

（A ）逻辑0电平 （B ）逻辑1电平 （C ）5V ( D ) 不一定7、为了正确进行信号调制，若被测信号的变化频率为0～100Hz ，通常要求载波信号的频率ωc 至少为 C 。

（A ）100Hz （B ）200Hz （C ）1000Hz ( D )2000Hz8、通带截止频率为通带与过渡带边界点的频率，在该点信号增益下降到一个人为规定的下限。

（A ）通带截止频率 （B ）阻带截止频率 （C ）转折频率 ( D )中心频率 9、如图所示，该放大电路为 D 。

（A ）加法电路 （B ）减法电路 （C ）反相放大电路 ( D ) 同相放大电路 二、填空1、滤波器是具有频率选择作用的电路或运算处理系统，具有滤除噪声和 分离 各种不同信号的功能。

2、滤波器对不同频率的信号有三种不同的选择作用：在通带内使信号受到 很小 的衰减而通过；在阻带内使信号受到 很大 的衰减而抑制；在通带与阻带之间的一段过渡带使信号受到 不同程度 衰减；3、调频就是用调制信号去控制高频载波信号的 频率 ；5、幅值调制就是让已调信号的幅值随调制信号的值变化，因此调幅信号的包络线形状与调制信号一致。

测控电路第五版李醒飞第五章习题答案

测控电路第五版李醒飞第五章习题答案

第五章 信号运算电路5-1推导题图5-43中各运放输出电压，假设各运放均为理想运放。

(a)该电路为同相比例电路，故输出为：()0.36V V 3.02.01o =⨯+=U(b)该电路为反相比例放大电路，于是输出为：V 15.03.021105i o -=⨯-=-=U U(c)设第一级运放的输出为1o U ，由第一级运放电路为反相比例电路可知：()15.03.0*2/11-=-=o U 后一级电路中，由虚断虚短可知，V 5.0==+-U U ，则有：()()k U U k U U o 50/10/1o -=---于是解得：V 63.0o =U(d)设第一级运放的输出为1o U ，由第一级运放电路为同相比例电路可知：()V 45.03.010/511o =⨯+=U后一级电路中，由虚断虚短可知，V 5.0==+-U U ，则有：()()k U U k U U o 50/10/1o -=---于是解得：V 51.0o =U5-211图X5-15-3由理想放大器构成的反向求和电路如图5-44所示。

（1）推导其输入与输出间的函数关系()4321,,,u u u u f u o =；（2）如果有122R R =、134R R =、148R R =、Ω=k 101R 、Ω=k 20f R ，输入4321,,,u u u u 的范围是0到4V ，确定输出的变化范围，并画出o u 与输入的变化曲线。

（1）由运放的虚断虚短特性可知0==+-U U ，则有：fR u R u R u R u R u 044332211-=+++ 于是有：⎪⎪⎭⎫⎝⎛+++-=44332211o U R R U R R U R R U R R U f f f f（2）将已知数据带入得到o U 表达式：()4321o 25.05.02i i i i U U U U U +++-=函数曲线可自行绘制。

5-4理想运放构成图5-45a 所示电路，其中Ω==k 10021R R 、uF 101=C 、uF 52=C 。

测控电路李醒飞第五版第二章习题答案

测控电路李醒飞第五版第二章习题答案

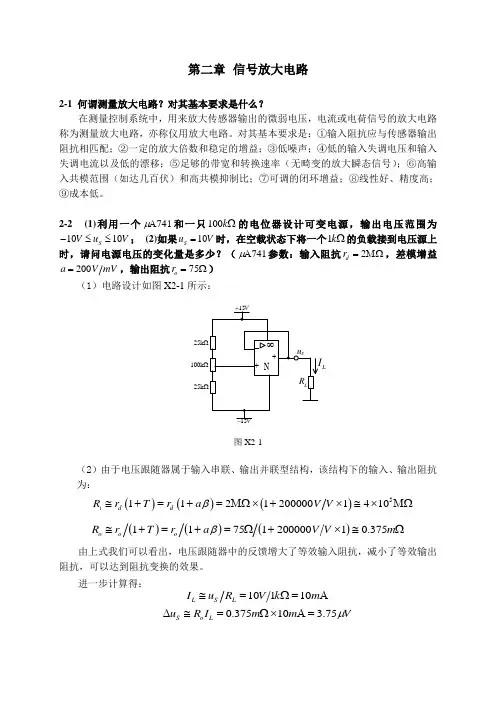

第二章 信号放大电路2-1 何谓测量放大电路？对其基本要求是什么？在测量控制系统中，用来放大传感器输出的微弱电压，电流或电荷信号的放大电路称为测量放大电路，亦称仪用放大电路。
