本标段内隧道共三座、碎石加工厂一座、集中拌合站一座。其中官岭山隧道DK2+505～DK4+158.745全长1653.745m,六岙隧道DK5+352.465～DK6+145全长792.535m,江北岭隧道DK6+229～DK11+040全长4811m。

三、临时用电施工组织设计

3.1 施工用电负荷分类及设备特征

1.用电设备负荷分类

为保证施工用电必要的可靠性和合理地选择供电方式，将用电负荷按其重要性和停电造成的损失程度分为下列三类：

一类负荷（Ⅰ类）：停电将造成人身伤亡；停电将造成重大政治影响；停电将造成重大的经济损失；停电将造成严重的公共秩序混乱；

二类负荷（Ⅱ类）：停电将造成较大政治影响；停电将造成较大的经济损失；停电将造成公共秩序混乱；

三类负荷（Ⅲ类）：凡不属于一、二类负荷者。

为合理的选择供电方式，还必须了解用电设备特征，包括生产规模、生产班制、用电设备的额定电压、功率、功率因素、效率、用电设备安装数量和备用率。 涪陵火车站与涪陵城区联系干道

页脚内容2 2.用电设备组特征（表1）

序号 工程施工

系统划分 施工主要用电设备 用电负荷

类 型 设备电压（V） 需要系数kx 功率因素cos

1 隧道开挖 空压机、通风机、注浆机、砼喷射机 除少数Ⅰ类外，其余均为Ⅱ类 380 0.6 0.8

2 砼浇筑 输送泵、水泵、振捣棒等 Ⅱ类 380 0.4 0.4

3 砼搅拌系统 搅拌机、胶带机、螺旋输送机、计量系统等 Ⅱ类 380 0.5 0.65

4 供水系统 水 泵 Ⅱ类 380 0.6 0.8

5 供风系统 空压机、水泵等 Ⅱ类 380 0.6 0.7

6 机修系统 焊接设备、各种机床等 Ⅲ类 380 0.3 0.4

7 钢筋加工 焊接设备、钢筋切断机、弯曲机 Ⅲ类 380 0.4 0.5

8 洞内排水 水 泵 洞口属倒坡为Ⅰ类,其余属Ⅱ类 380 0.6 0.6

9 洞内照明 Ⅰ类 220/36 0.8 0.8

10 洞外照明 Ⅲ类 220 0.4 0.4

11 拌合站 拌合机、湿喷机 Ⅰ类 380 0.6 0.6

各用电设备组特征 表1

3.施工用电负荷计算式

按需要系数计算负荷：

Pf＝Kx∑Pe （1－1） 涪陵火车站与涪陵城区联系干道

页脚内容3 Sf＝cosPf （1－2）

If＝efU3S （1－3）

式中 Pf——总计算有功功率，kw

Sf——总计算视在功率，kvA

∑Pe——用电设备装机容量总和，Kw

cos——网络功率因素，一般取0.65～0.9

If——总计算电流强度，A

Ue——额定线电压，KV

Kx——需要系数，它是用电设备组在最大负荷时需要的有功功率与其设备容量的比值，一般取Kx＝0.7～0.9，

3.2 洞内洞外供电方案的选择

1.洞内供电方案的选择

隧道变压器设在洞外，采用“动照分供法”。

2.洞外供电方案的选择

洞外供电均采用架空线路，不得采用埋地敷设。

3.供电系统采用400V/230V三相五线制（TN－S）供电。

3.3 变压器的选择

变配站共四处，一是官岭山隧道进口（里程为DK2＋505，变压器容量为315KVA,2台）。二是六岙隧道出口与江北岭隧道进口（里程为DK6+145、DK6+229，变压器容量为400KVA,2台），三是江北岭隧道出口（里程为DK11+040，变压器容量为400KVA,2台）,四是集

合集下载

隧道施工临时用电方案

隧道施工临时用电方案

新建蒙华铁路MHSS-4标段

（DK691+361.53～DK716+850.00）

隧道施工临时用电方案

编制：

审核：

审批：

中铁十六局蒙华铁路MHSS-4标段项目经理部

二〇一五年五月一日

蒙华铁路MHSS-4标

城烟、崤山隧道施工临时用电方案

1.编制依据

1.1中华人民共和国《安全生产法》；

1.2施工现场临时用电安全技术规范JGJ46—2005；

1.3工业与民用供电系统设计规范；

1.4新建铁路蒙西至华中地区煤运通道MHSS-4标段设计图纸；

2.工程概况

本标段自DK691+361.53～DK716+850.00，全长25.488km，位于河南省三门峡市下辖灵宝市川口镇及卢氏县官道口镇境内，包括城烟隧道1座，崤山隧道1座、渡槽1座、框架涵1座，路基两段。

城烟隧道位于河南省三门峡市下辖灵宝市川口镇城烟村境内，出口位于灵宝市寺河乡细岭口，为燕尾式隧道。长度为2667.4m。城烟隧道在DK691+610处设置了1座横洞作为辅助坑道，隧道施工采用无轨运输。

崤山隧道设计为双洞单线隧道，崤山隧道位于河南省三门峡市下辖灵宝市寺河乡及卢氏县官道口镇境内，进口位于灵宝市寺河乡城烟村附近，出口位于卢氏县官道口镇车家岭附近。本隧道为两条单线隧道，左线隧道全长22751m，右线隧道全长22771m，为全线第一长隧道。崤山隧道为了满足施工总工期的要求，设置了5座施工斜井做为辅助坑道，在正洞DK703+460处设置竖井（深15m），竖井与3#斜井连通作为隧道永久排烟通道（长度160.55m）。隧道施工均采用无轨运输。

3.临时用电施工组织设计

3.1施工用电负荷计算

城烟、崤山隧道主要施工用电负荷

蒙西华中铁路MHSS-4段标隧道施工用电负荷

编制单位：中国铁建十六局集团蒙西华中铁路项目部

隧道施工临时用电方案 2

隧道施工临时用电方案 2

文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.

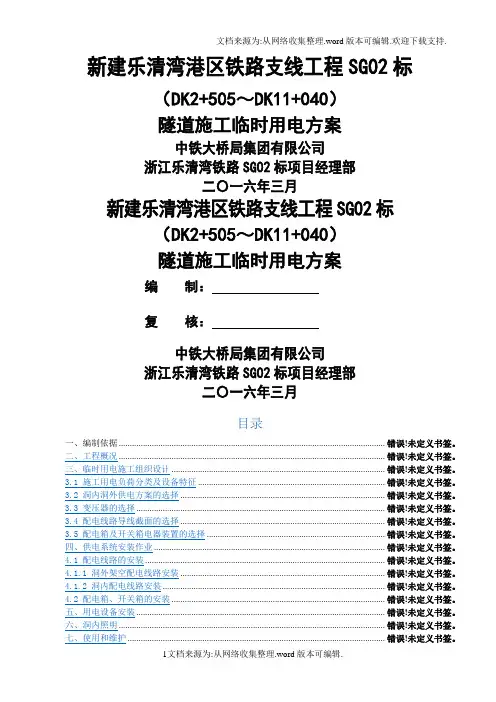

1文档来源为:从网络收集整理.word版本可编辑. 新建乐清湾港区铁路支线工程SG02标
