第03章 MCS-51单片机汇编语音程序设计清华单片机课件

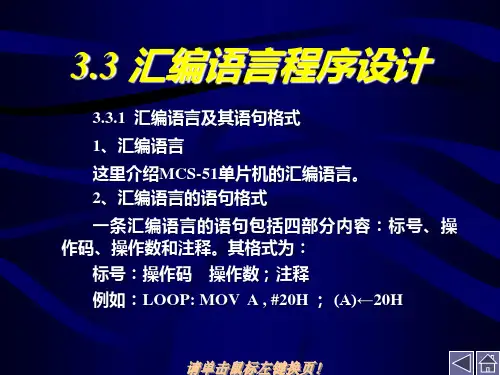

3. 汇编语言的语句格式是什么？使用标号有什么限制？注释段起什么作用？ 答案： MCS-51汇编语言的语句格式应符合下列结构： 【标号：】 操作码 【操作数】【；注释】 标号位于语句的开始，由以字母开头的字母和数字组成，它代表该语句的地址。 标号与操作码之间要用“：”隔开，标号与“：”之间不能有空格，“：”与操 作码之间可以有空格。 注释在语句的最后，以“；”开始，是说明性的文字，与语句的具体功能无关。 4. MCS-51汇编语言有哪几条常用伪指令？各起什么作用？ 答案： ORG：汇编程序起始地址，用来说明其后程序段在存储器中存放的起始地址； EQU：赋值指令，用来给变量标号赋予一个确定的数值； DB：定义数据字节，指令按字节数的形式把数据存放在存储单元中； DW：定义数据字，按字（双字节）的形式把数据存放在存储单元中； DS：定义存储区，从指定的地址单元开始，保留一定数量的存储单元； BIT：位定义，其功能是把位地址赋给字符名称； END：汇编结束，表明汇编语言程序结束。
2.顺序程序
顺序程序是指程序中没有使用转移类指令的程序段，机器执行这 类程序时也只需按照先后顺序依次执行，中间不会有任何分支、循环， 也不需要调用子程序。 例：将一个单字节十六进制数转换成BCD码。 解：算法分析。单字节十六进制数在0～255之间，将其除以100后， 商为百位数；余数除以10，商为十位数，余数为个位数。 设单字节数存放在40H，转换后，百位数存放在R0中，十位数存 放在R1中，个位数存放在R2中，具体程序如下： ORG 0030H MOV A, 40H ；将单字节十六进制数送入A中 MOV B，#64H ；将100送入B中, #64H可直接写成#100 DIV AB MOV R0，A ；百位数送R0，余数在B中 XCH A，B ；余数送入A中 MOV B，#0AH ；将10送入B中, #0AH可直接写成#10 DIV AB ；商为十位数，余数为个位数 MOV R1，A MOV R2，B SJMP $

格式：DS n DS n从标号指定单元开始，预留n个单元的存贮区。
5、赋值伪指令
格式汇编指令
格式： END END指示源程序到结束，常将其放在汇编语言源 程序的末尾。

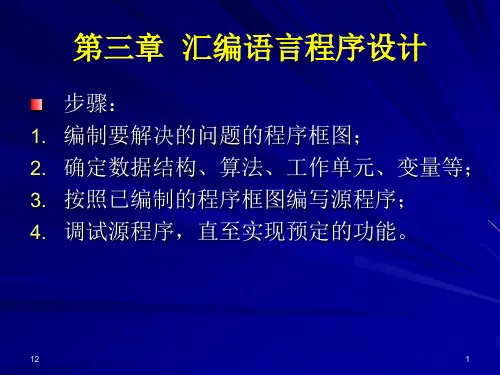

3.3.3 汇编语言程序设计过程
1、分析任务，确定算法或解题思路 2、根据算法和解决思路画出程序流程图 流程图是由一些框图和流程线组合而成：
【例3-10】 求单字节有符号二进制数的补码。
编程如下：
CMPT:
MOV A , 30H
JNB ACC.7 , NCH
；（A）≥0，不需要转换
MOV C , ACC.7 ；保存符号
MOV 10H , C
CPL A
ADD A , #1
MOV C , 10H
MOV ACC.7 , C ；恢复符号
NCH: END
3.3.2 伪指令
1、定位伪指令 格式：ORG n 2、定义字节伪指令 格式：标号：DB X1, X2, ……Xn 此伪指令的功能是把Xi存入从标号开始连续的单元中。 3、定义双字节伪指令 格式：标号：DW X1，X2，……Xn 此伪指令的功能是把Xi存入从标号开始的连续单元中。
4、预留存贮区伪指令
解：编程说明： 内部数据区首址： R0←30H 外部数据区首址： DPTR←2000H 循环次数： R2←32H 程序流程如图3-9所示。
参考程序如下： START: MOV R0 , #30H MOV DPTR , #2000H MOV R2 , #32H
LOOP: MOV A , @R0 MOVX @DPTR , A INC R0 INC DPTR DJNZ R2 , LOOP END
MOV R2 , #10H MOV R4 , #00H MOV R5 , #00H

执行 PUSH DPL
PUSH DPH
后，各单元中的内容。
POP direct 指令执行中，机器也自动进行两步操作： （1）（direct） （（SP）） （2）（SP） （SP）－ 1 例2、设（SP）= 0BH，（0BH）= 01H，（0AH）= 23H
执行 POP DPH POP DPL 后，各单元中的内容。
6、相对寻址 把指令中给定的地址偏移量与本指令所在单元地址（PC内容）
相加得到真正有效的操作数所存放的地址。 例如 “李同学20岁，张同学比李同学大3岁，问张同学多少岁？” 这就是一个相对寻年龄的问题，而相对寻址与此类似。 如 JC 60H ；设（PC） = 2000H为基址，相对偏进、出栈规则： 先进后出，后进先出。应注意指令书写先后顺序； 3）可用于“保护现场，恢复现场”。
3、字节交换指令
XCH A，Rn
XCH A，direct 整字节交换
XCH A，Ri
XCHD A，Ri
SWAP A
半字节交换
不影响任何标志位。
二、 外部RAM数据传送 MOVX A，Ri MOVX A, DPTR MOVX Ri, A MOVX DPTR，A 执行过程中会使/WR、/RD有效。
MOV #data, A
Х
等等指令是非法指令。
2、栈操作指令
PUSH direct
POP direct
不影响任何标志位。
PUSH direct 指令执行中，机器自动进行两步操作：
（1） （SP）
（SP）+ 1
（2）（（SP）） （direct）
例1、设（SP） = 09H，（DPTR）= 0123H，分析：
MOV Ri，A
MOV Ri, direct

3000H 3001H 3002H 23 64 41 ORG 3000H TAB： DB 23H，100，‘A’
第3章 51单片机程序设计
2.字节定义
标号： DB（字节常数，
地址 LN 数据
或字符或表达式）
功能：指示在程序存储器中以标号为起始地 址的单元里存放的数为字节数据（八位二进 制数）。 例如 FFH LN：DB 32，’C’，25H，-1；LN～
fun1(形式参数表) /*函数1*/ 形式参数说明
}
第3章 51单片机程序设计
C语言的语句规则： 1. 每个变量必须先说明后引用,变量名英文大小写是有差别 的。 2. C语言程序一行可以书写多条语句，但每个语句必须以 “；”结尾，一个语句也可以多行书写为好。
3. C语言的注释用/*……*/表示。
第3章 51单片机程序设计
1)确定程序中每条汇编语言指令的指令机器码 2)确定每条指令在存储器中的存放地址
3)提供错误信息
4)提供目标执行文件(*.OBJ/*.HEX)和列表文件(*.LST)
地址 2000H 2002H
机器码 78 30 E6
源程序 ORG 2000H MAIN： MOV R0，#30H MOV A，@R0 …
第3章 51单片机程序设计
10.2.1 C51变量的数据类型
无论哪种数据都是存放在存贮单元中的，每一个数
据究竟要占用几个单元(即数据的长度)都要提供给编译系 统，正如汇编语言中存放数据的单元要用DB或DW伪指
令进行定义一样，编译系统以此为根据预留存贮单元，
这就是定义数据类型的意义.C51编译器支持数据类型见 表10.1。
表10-2 汇编语言和C语言的对照
注： 上表省略了汇编语言程序中对符号地址n和m用EQU伪指令进行具体地 址定义的 语句以及C语言对变量n、m和指针变量P进行类型定义的语句，实 际程序设计中，此步是不可 缺少的。表中&为取地址运算符，*为取内容运 算符。

*
单片机原理与接口技术(第2版).李晓林.电子工业出版社
返回目录
14
4.1.3 汇编语言的规范
----伪指令DB的应用
如：ORG 1010H
TAB: DB 32, ‘C’, 25H, -1
以上伪指令经汇编以后，将从 1010H开始的若干内存单元赋值：
(1010H)=20H (1011H)=43H (1012H)=25H (1013H)=FFH
*
单片机原理与接口技术(第2版).李晓林.电子工业出版社
返回目录
9
4.1.3 汇编语言的规范
----操作数
操作数：操作数用于给指令的操作提供数据或地址。 在一条汇编语句中操作数可能是空白的，也可能包 括两项或三项。各操作数间用逗号分隔。操作数字 段的内容可能包括工作寄存器、特殊功能寄存器、 标号、常数和表达式。
*
单片机原理与接口技术(第2版).李晓林.电子工业出版社
返回目录
18
4.1.3 汇编语言的规范
----伪指令BIT
（7）位定义伪指令BIT
字符名称 BIT 位地址 功能：将位地址赋给字符名称。 例如： S BIT P1.0 经汇编后，S符号的值是P1.0的地址90H。
*
单片机原理与接口技术(第2版).李晓林.电子工业出版社
返回目录
19
4.1.4 汇编语言程序编辑和汇编
----编写规范
1．汇编语言源程序编辑
DATA0 EQU 30H
;将30H赋予字符名称DATA0
ORG 4000H
;规定下面程序从4000H单元开始存放
MOV R0, #DATA0
;30H→R0
MOV R1, DATA0
;(30H)→R1

这里源操作数不能进行寄存器间接寻址, 也就是MOV Rn , @Rn 这个指令是不能用 的。
第 二 节 数 据 传 送 指 令
第3章 MCS-51单片机指令系统
（2）将数据传送到工作寄存器Rn的指令（3条） 例:已知累加器A的内容为30H,寄存器R7的内容 为50H,内部RAM30H单元的内容为40H,内部 RAM50H单元的内容为10H,请指出下列每条指令 执行以后相应单元内容的变化.
第 一 节 指 令 格 式 与 寻 址 方 式
第3章 MCS-51单片机指令系统
（6） 相对寻址：
在MCS -51 指令系统中设有转移指令, 分 为直接转移和相对转移指令, 在相对转移 指令中采用相对寻址方式。这种寻址方式 是以PC的内容为基本地址, 加上指令中给 定的偏移量作为转移地址，也就是目的地 址（用来修改PC的值）。指令中给出的偏 移量是一个 8 位带符号的常数, 可正可负, 其范围为－128～+127。
第3章 MCS-51单片机指令系统
（1） 立即寻址：
立即寻址方式是将操作数直接存放在指令字 节中，作为指令的一部分存放在代码段里。 比如：MOV A, ＃3AH 跟在指令操作码后面的数就是参加运 算的数, 该操作数称为立即数。立即数有一字 节和二字节两种可能, 如指令: MOV DPTR, ＃0DFFFH 上述两条指令均为立即寻址方式, 第 一条指令的功能是将立即数 3AH送累加器A中, 第二条指令的功能是将立即数 0DFFFH送数据 指针DPTR中（DPH, 0FFH→DPL）。
第 二 节 数 据 传 送 指 令
第3章 MCS-51单片机指令系统
3.2数据传送指令
程序中使用最多的指令,主要用于内部RAM、 寄存器、外部RAM以及程序存储器之间的数据 传送、保存以及交换。 工作原理：将源操作数简单地传给目的 操作数，而源操作数的内容不变，PSW的内容 不改变。 分类：内部数据传送指令、外部传送指 令、查表指令、交换指令和堆栈指令。

12 20
INC R1 MOV A, R7 MOV R6,A LOOP1: MOVX A, @R0 ; ;
MOV B, A
;
MOVX A, @R1 ; CJNE A, B, NEXT; 相邻两数比较, SJMP NOCHA ; 相等不交换
12
21
NEXT: JC NOCHA ; Cy =1, 则前者大于后者,
分地址单元作为工作单元 , 存放程序执行的中间值或执行结
果, 工作单元清零工作常常放在程序的初始化部分中。
设有50个工作单元, 其首址为外部存储器8000H单元, 则 其工作单元清零程序如下:
12
10
CLEAR: CLR A
MOV DPTR, ＃8000H ; 工作单元首址送指针
MOV R2, #50 ; CLEAR: CLR A
CLEAR1: MOVX @DPTR, A
INC DPTR ;
MOV DPTR,#8000H
#50+1 MOV R2,#50
CLR2: DJNZ RET R2,CLR1
DJNZ R2, CLEAR1;
RET
CLR1: MOVX @DPTR,A INC DPTR
SJMP
12
CLR2
11
例 6
设在内部 RAM 的 BLOCK 单元开始处有长度为
PKEY0:
PKEY0(H) PKEY0(L)
PKEY1(H)
PKEY1(L) PKEY2(H) PKEY2(L) PKEY3(H)
PKEY3(L)
...... PKEYN-1(H) PKEYN-1(L)
... ...
TAB: DW
12
PKEY0, PKEY1, ....
