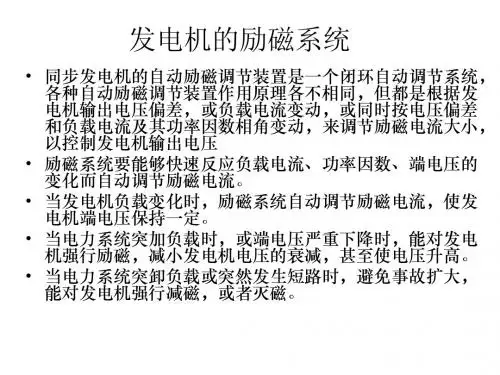

发电机的励磁系统

发电机励磁方式有哪几种

LELE was finally revised on the morning of December 16, 2020 发电机励磁方式有哪几种有何特点发电机的励磁有五种方式：他励方式、自励方式、混合式励磁、转子绕组双轴励磁及定子绕组励磁方式。

（1）他励方式。这种励磁方式，发电机的励磁不是同步发电机本身供给，而是由其他电源供给。根据电源形式的不同，通常有如下几种：

1）同轴直流励磁机供电的励磁方式。这是小容量发电机普遍使用的一种励磁方式，其优点是励磁可靠，调节方便，但换向器和电刷设备的维护量大。

2）不同轴直流励磁机供电的励磁方式，如采用单独供电的感应电机拖动或经减速齿轮与发电机大轴连接的低速直流发电机，当转速在1000r/min以下时，可应用在大容量的机组上，但结构复杂，应用不多。对水轮发电机，因转速低，故直流发电机的换向不是主要问题，但在过低转速下，容量太大的直流发电机也存在着结构上困难。

3）同轴交流励磁机－静止整流器供电的励磁方式（可控或不可控）。这是交流发电机和整流装置的组合，适用在较大容量的发电机上。

4）同轴交流励磁机－旋转整流器供电供电的励磁方式。无刷励磁系统主要由同轴交流励磁机与主轴一起旋转的硅整流装置组成。同轴交流励磁机的三相交流绕组装在转子上，而直流励磁绕组则装在定子上，这样励磁机发出的交流经旋转硅整流装置整流后，通入主发电机的励磁绕组，不需要换向器、电刷和滑环等设备。它解决了大容量机组励磁系统中大电流滑动接触的滑环制造和维护的问题，结构简单、维护方便、因而可靠性高。但也存在一些问题：

装在高速旋转大轴上的硅整流元件和附属设备在运行中承受很大的离心力，因而存在机械强度上的问题。

发电机励磁回路的监测问题。

快速灭磁问题。

整流元件的保护问题，当励磁回路元件故障时，无法使用备用励磁机。

5）不同轴交流励磁机供电的励磁方式。如采用经齿轮减速器与发电机轴连接的静止可控整流。

同步发电机为了实现能量的转换，需要有一个直流磁场而产生这个磁场的直流电流，称为发电机的励磁电流。根据励磁电流的供给方式，凡是从其它电源获得励磁电流的发电机，称为他励发电机，从发电机本身获得励磁电源的，则称为自励发电机。

一、发电机获得励磁电流的几种方式

1、直流发电机供电的励磁方式：这种励磁方式的发电机具有专用的直流发电机，这种专用的直流发电机称为直流励磁机，励磁机一般与发电机同轴，发电机的励磁绕组通过装在大轴上的滑环及固定电刷从励磁机获得直流电流。这种励磁方式具有励磁电流独立，工作比较可靠和减少自用电消耗量等优点，是过去几十年间发电机主要励磁方式，具有较成熟的运行经验。缺点是励磁调节速度较慢，维护工作量大，故在10MW以上的机组中很少采用。

2、交流励磁机供电的励磁方式，现代大容量发电机有的采用交流励磁机提供励磁电流。交流励磁机也装在发电机大轴上，它输出的交流电流经整流后供给发电机转子励磁，此时，发电机的励磁方式属他励磁方式，又由于采用静止的整流装置，故又称为他励静止励磁，交流副励磁机提供励磁电流。交流副励磁机可以是永磁机或是具有自励恒压装置的交流发电机。为了提高励磁调节速度，交流励磁机通常采用100——200HZ的中频发电机，而交流副励磁机则采用400——500HZ的中频发电机。这种发电机的直流励磁绕组和三相交流绕组都绕在定子槽内，转子只有齿与槽而没有绕组，像个齿轮，因此，它没有电刷，滑环等转动接触部件，具有工作可靠，结构简单，制造工艺方便等优点。缺点是噪音较大，交流电势的谐波分量也较大。

3、无励磁机的励磁方式：

在励磁方式中不设置专门的励磁机，而从发电机本身取得励磁电源，经整流后再供给发电机本身励磁，称自励式静止励磁。自励式静止励磁可分为自并励和自复励两种方式。自并励方式它通过接在发电机出口的整流变压器取得励磁电流，经整流后供给发电机励磁，这种

励磁方式具有结简单，设备少，投资省和维护工作量少等优点。自复励磁方式除没有整流变压外，还设有串联在发电机定子回路的大功率电流互感器。这种互感器的作用是在发生短路时，给发电机提供较大的励磁电流，以弥补整流变压器输出的不足。这种励磁方式具有两种励磁电源，通过整流变压器获得的电压电源和通过串联变压器获得的电流源。

发电机励磁系统工作原理

发电机励磁系统的工作原理如下：

1. 励磁电源：发电机励磁系统通常由励磁电源提供直流电能。励磁电源可以是直流电源、电池或者其他的电源装置。

2. 励磁线圈：发电机中有一个称为励磁线圈的线圈，它通常由铜导线绕成，固定在发电机的定子上。励磁线圈连接到励磁电源。

3. 励磁电流：当励磁电源接通时，电流将开始流经励磁线圈。这会在发电机中产生一个磁场。

4. 磁场：励磁线圈产生的磁场通过铁芯传导到转子和定子之间的空间。转子是发电机中旋转的部分，定子是固定的部分。

5. 感应电压：当发电机的转子旋转时，磁场也随之旋转。由于电磁感应的原理，转子中的导线将产生感应电压。这个感应电压会驱动绕在定子上的线圈产生电流。

6. 电流输出：通过定子上的线圈产生的电流输出到外部负载上，为外部负载提供电能供应。

总结起来，发电机励磁系统的工作原理就是通过励磁电源提供直流电能，产生磁场，使得转子中的线圈通过电磁感应产生电流，从而输出电能供应外部负载。

励磁系统故障的原因及处理

大家好，今天咱们聊聊励磁系统故障这件事。说实话，这个话题可能听上去有点儿枯燥，但别急，咱们把它拆开来，一步步说清楚，也不难懂的。

1. 励磁系统的基本概念

1.1 什么是励磁系统？

励磁系统其实就是发电机里一个非常重要的部件，简单说，它的作用就是给发电机提供所需的磁场。想象一下，如果没有磁场，发电机就像是没有油的汽车，根本无法启动。

1.2 励磁系统的作用

励磁系统的核心作用就是确保发电机能够稳定地输出电力。如果励磁系统出现问题，就会导致发电机的电压不稳定，甚至可能引发一系列麻烦事儿。

2. 励磁系统故障的常见原因

2.1 电源问题

首先，电源问题是最常见的故障原因。比如电池电量不足、电源线路老化，这些都是让励磁系统“掉链子”的常见元凶。试想一下，如果你的手机没电了，它是不是也用不了？励磁系统也是这个道理。

2.2 设备老化

接下来，就是设备老化。时间一长，系统里的部件会逐渐磨损，这就像是你用得久了的老鞋子，慢慢就会出现问题。比如励磁机的刷子磨损，或者是电磁铁的线圈变得不灵光，这些都是老化的表现。

2.3 环境因素

环境因素也是个大问题。高温、高湿度都会对励磁系统造成影响，就像是你在炎热的夏天里，电脑也会因为热而变得卡顿。

3. 励磁系统故障的处理方法

3.1 定期维护

面对这些问题，最好的办法就是定期维护。就像你定期给汽车换机油一样，励磁系统也需要定期检查。这样可以避免许多潜在的问题，确保系统运行得更稳定。

3.2 更换故障部件

遇到具体的故障时，需要及时更换损坏的部件。比如说，如果发现励磁机的刷子磨损了，那就要及时更换刷子，这样才能让系统重新“焕发活力”。

3.3 环境控制

最后，还要注意环境控制。尽量避免让励磁系统暴露在极端的环境下，确保它在一个适宜的温度和湿度范围内工作。这就像是给它穿上合适的衣服，保护它免受环境的侵害。

总结

总的来说，励磁系统的故障虽然听上去有点复杂，但只要我们掌握了常见原因，并且采取合适的处理措施，就能有效预防和解决这些问题。定期维护、及时更换部件、注意环境控制，这些都是保证励磁系统正常运转的“法宝”。希望今天的分享能让大家对励磁系统有更多了解，也希望大家在工作中能顺利无阻！
