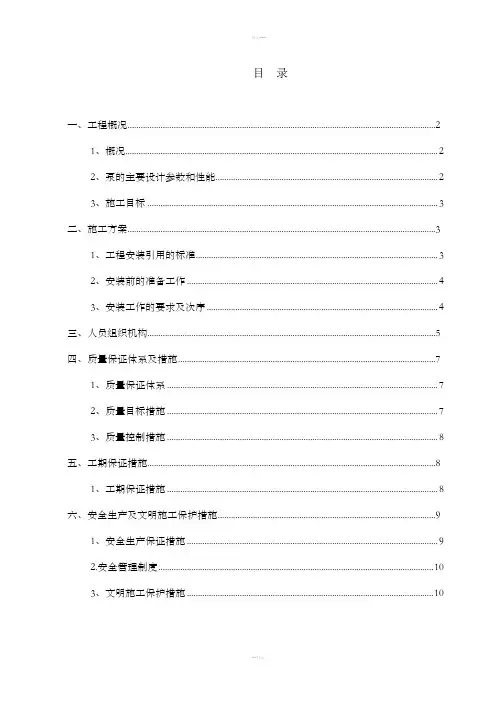

水泵及其电机安装方案计划

、工程概况 ...................................................................... 2..

1、 概况 ...................................................................... 2..

2、 泵的主要设计参数和性能 .................................................... 2.

3、 施工目标 ................................................................. 3..

——、施工万^案 .................................................................... 3..

1、 工程安装引用的标准 ........................................................ 3.

2、 安装前的准备工作 ......................................................... .3.

3、 安装工作的要求及次序 ...................................................... 3.

三、 人员组织机构 ................................................................. 4..

四、 质量保证体系及措施 ........................................................... 6.

1、 质量保证体系 ............................................................. 6..

2、 质量目标措施 ............................................................. 6..

3、 质量控制措施 ............................................................. 6..

五、 工期保证措施 .................................................................. 7..

1、工期保证措施 .............................................................. 7..

六、 安全生产及文明施工保护措施 ................................................... 7.

1、 安全生产保证措施 .......................................................... 7..

2、安全管理制度 8..

3、 文明施工保护措施 .......................................................... &

一、工程概况

1、 概况

龙游河南站移建工程位于龙游河与大通河交汇处，主要功能为防洪、引水及改善 水环境，建设内容主要包括单孔 6m节制闸和15m3/s泵站各一座，配置节制闸闸门、 卷扬式启闭机、轴流泵和异步电动机等相应的设备，同时实施围墙、道路、绿化等配 套设施。

由于本工程水泵电机等均由业主采购，故本次只涉及本工程的水泵及电机的安装 方面，其主要内容为：我方负责 3台水泵的整体安装，含喇叭口、导叶体、泵主体、 弯管、上下伸缩节、扩散管以及电机、电机座的安装，以及安装完成后的调试。

工作特点：本工程技术要求高，专业协调复杂，安全控制要求高。

2、 泵的主要设计参数和性能

1400ZLB-3.5型半调节轴流泵为立式全调节轴流泵，调节方式为停机半调节； 叶

片从+4°至-6°可调节；水泵机组立式布置，流道进水， 60°弯管出水流道；水泵与

电动机直接联接；水泵旋转方向为：从电动机端向水泵方向看，水泵叶轮顺时针旋转。 水泵叶轮直径1250mm水泵设计转速370转/分。水泵在规定的工况范围内能够连续 安全稳定地运行，设计流量：5m3/s，设计扬程范围：1.3-3.65m。水泵配用电机功率 250kW

1400ZLB-3.5型半调节轴流泵为立式双基础结构,泵体部分置于泵座上,电机置于 电机层。泵体由泵壳体部件，泵轴部件，转子部件组成。水泵为下拆结构，打开垂直中 开分半的叶轮室后，可将转子部件拆下径向移出。水泵的轴向力由电机座油箱部件承 受。水泵设计允许水泵的转动部件在事故停泵过程中发生短时间 （不超过2分钟）倒转,

最大倒转转速为运行中可能出现的最大飞逸转速 450r/min。泵系统有水泵和电机、进

出水流道、辅助设备等组成。

流道部分：由进水流道和60°出水弯管组成；进水流道为土建流道，采用钢筋混 凝土结构。60°出水弯管后按泵站设计而定。

水泵部分：水泵采用立式安装结构形式；由泵外壳部件、泵轴部件及转子部件组 成。1）泵外壳部件；主要由60°出水弯管、填料函体部件、泵座、底板、导叶体、叶 轮外壳、填料压圈、 进水伸缩节等零部件组成。2）、转子部件：是立式轴流泵机组

的心脏。主要由叶轮毂、叶片等零件组成。叶轮加工完成后，在厂内进行外圆球形校 正、静平衡试验等。按有关标准进行静平衡试验，精度不低于 G6.3级，残留不平衡重 *

量不超过标准定的数值，残留不平衡重量产生的离心力不大于叶轮重量的 0.2 %。叶

片根部在最大安放角度时，与动叶外圈球面间的间隙不大于 1.2毫米。3)泵轴部件：

主要由泵轴、传动轴、联轴器等零件组成。 4)填料函部分：由填料函、填料、填料

压盖等零件组成，填料函、填料压盖均为中开铸铁件，填料为 20 X 20石墨填料。

3、施工目标

(1) 工期目标：三台水泵将分别于5月17日、5月19日、5月22日供货，电机 5月25日供货，根据水下部分进度要求及厂家供货情况，安装于 2017年5月17日开 始进行，于5月24日完成安装调试，5月28日完成二期混凝土的浇筑。

(2) 质量目标：按照施工图纸及技术规范进行施工，配置专职质检员，确保工程 质量，施工质量实行“三检制”。工程质量达到《水利工程施工质量检验与评定规范》

(DB32/T 2334-2013 )认定的合格等级。

二、施工方案

1、 工程安装引用的标准

1. 《泵站安装及验收规范》 SL317-2004 ;

2. 《水利工程施工质量检验与评定规范》(DB32/T 2334-2013 )

3. 《水利水电工程施工质量检验与评定规程》(SL176-2007)

4. 《水利水电建设工程验收规程》(SL 223-2008 )

2、 安装前的准备工作

(1) 解体出厂的泵应检查各零件和部件应无损伤、无锈蚀，并将其清洗洁净。配 合面应上润滑油，并应按装配零件和部件的标记分类放置。

(2) 泵本体、传动装置、电动机应无损伤，泵轴和传动轴不应弯曲。

(3) 应检测泵轴和传动轴在轴颈处的径向跳动， 各联轴器端面倾斜度偏差及联轴 器的径向跳动。

(4) 应检测叶片外圆对转子轴线的径向跳动，并应符合设备技术条件的规定。

(5) 叶轮外圆与叶轮外壳之间的间隙应均匀， 其间隙应符合设备的技术文件的规

^定。

(6) 聚氨酯轴承不应沾油脂。

备注：工厂己组装好的部件可不拆检直接总装

3、 安装工作的要求及次序

(1) 将套管、压盖及底座部件就位;

（2） 底脚螺栓、 螺母、 垫圈及调整垫就位；

（3） 将泵座与导叶体组件吊装在基础上，紧固地脚螺栓，通过调整垫调整泵座底板 使泵座平面达到水平要求，允差小于0.04mm/n，导叶体安装导流锥。

（4） 灌泵座地脚螺栓混凝土。

（5） 将电动机基础件就位，通过调整平面的水平度允差小于 0.04m m/m并且方向

与泵座平面方向一致。与泵座的同心度允差小于 0.04mm/m

（6） 将60°出水弯管桉泵房出水方向要求吊装在泵座上,找准60°出水弯管轴承 孔与导叶体轴承孔及泵座、电动机的同心度。找准叶轮中心线至电动机传动轴法兰端

面的长度。找正底座与叶轮中心线的长度。

（7） 测量出出水弯管橡胶轴承底面到导叶体橡胶轴承的长度。

（8） 浇筑喇叭口二期混凝土。

（9） 油箱装入电机座，紧固。

（10） 将聚脂胺轴承装入出水弯管轴承孔内并将冷却水护轴套管压入聚脂 胺轴承下端槽孔内。

（11） 将填料及填料函体装上出水弯管上，顺手压紧填料压盖。

（⑵ 连接好出水弯头出水口与出水管路的连接，使水能按要求输送到规定的地 方。浇筑出水口二期混凝土。

（13） 盘车没发觉磕碰现象，转动灵活,测定的数椐没变动。

（14） 将电机与电机座组装，并紧固。

（15） 电机联轴器与泵联轴器用柱销连接。

（16） 将润滑冷却水源连接到60°出水弯管聚胺脂轴承进水管内。

（17） 根椐开车前的准备工作的要求进行检查无误，接上电源开车试验检测各项 技术指标情况。

三、人员组织机构

拟实施本合同工程项目经理部人员表*

技术部：朱行武

项

目

经

理

孙

月

虎 现场负责人：王志仙 生产部：范伟平

质检部：张德祥

物供部：徐峰

财务部：方国亮

项

目

总

工

刘

敬 设备部：李书荣

安全科：王国芳
